Problembeschreibung
Das Konstruktionsraster auf dem Zeichenblatt wird normalerweise orthogonal mit weißem Hintergrund und schwarzen Rasterlinien dargestellt. Es kann vorkommen, dass dieses nicht angezeigt wird und fehlt oder in einer falschen Ausrichtung dargestellt wird, mit falschen Abständen oder in unerwünschten Farben.
Troubleshooting
1. Menübefehl „Konstruktionsraster darstellen“ aktiviert?
Ansicht > Konstruktionsraster darstellen
Der Menübefehl „Konstruktionsraster darstellen“ muss aktiviert sein.
Weitere Informationen: Konstruktionsraster einrichten
2. Art von Raster prüfen
Ansicht > Raster- & Bearbeitungsebenen-Optionen
Es gilt sicherzustellen, welche Art von Raster ausgewählt ist:
- Orthogonales Raster
- Gedrehtes Raster
3. Raster-Einstellungen prüfen

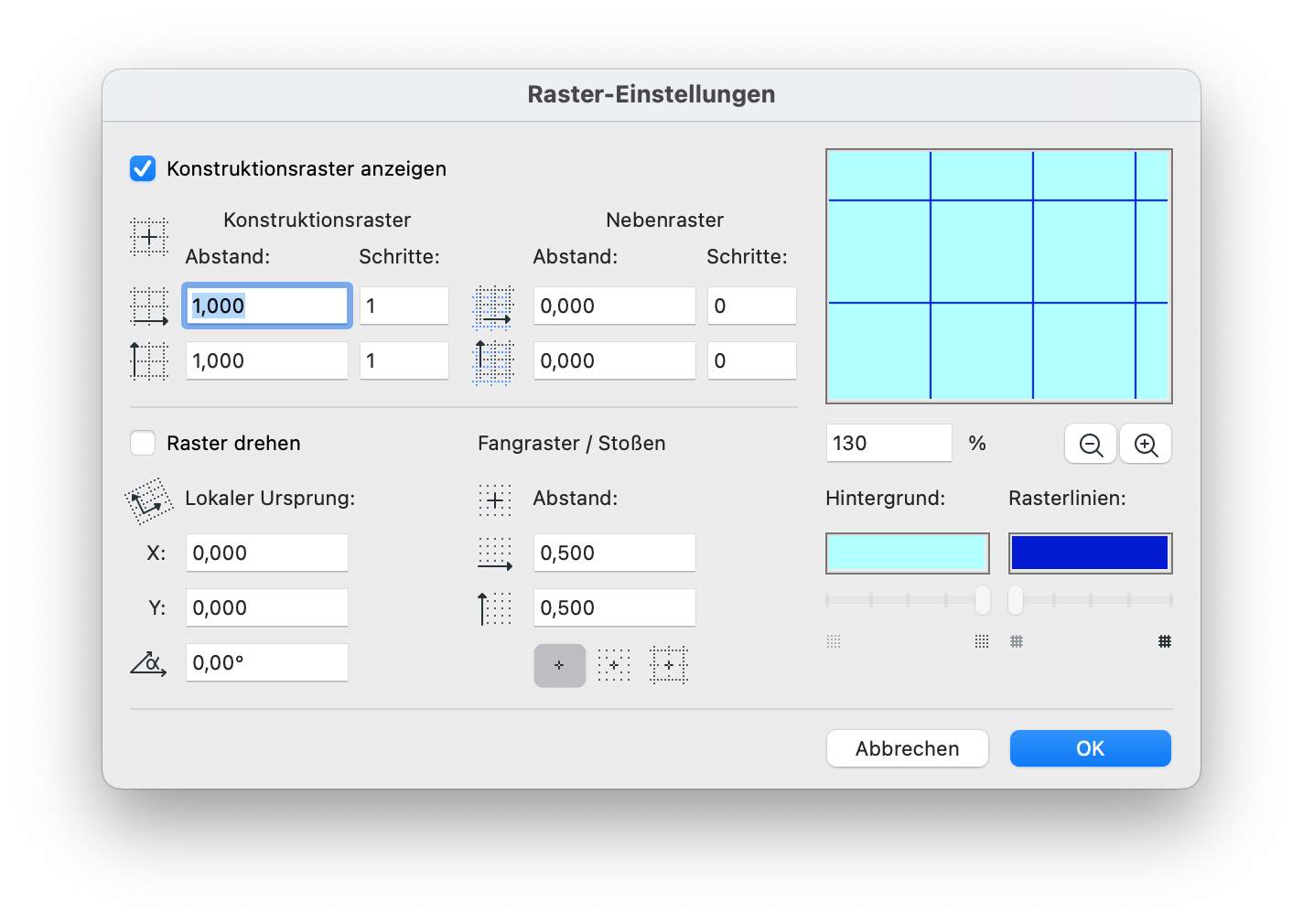

Ansicht > Raster- & Bearbeitungsebenen-Optionen > Raster-Einstellungen…
- Ist die Funktion „Konstruktionsraster anzeigen“ aktiviert?
- Welche Abstände und Schritte sind für das Konstruktionsraster und Nebenraster eingestellt?
- Ist die Funktion „Raster drehen“ aktiviert? Falls ja, welche Werte sind für X, Y und den Winkel eingestellt?
- Welche Abstände sind für Fangraster/Stoßen eingestellt?

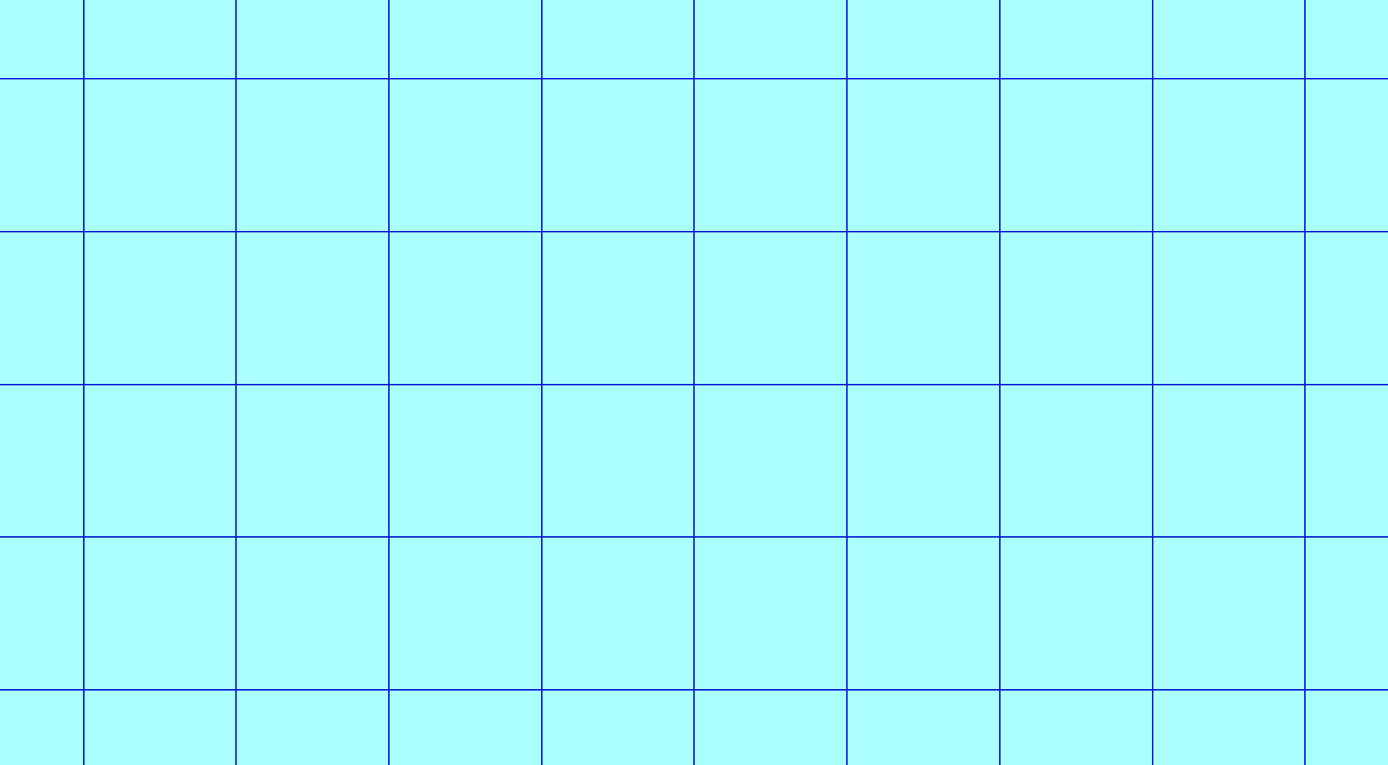

- Welche Farben sind für den Hintergrund und die Rasterlinien definiert?
Weitere Informationen: Fenster Hintergrund und Farbe der Rasterlinie einstellen
