Problembeschreibung

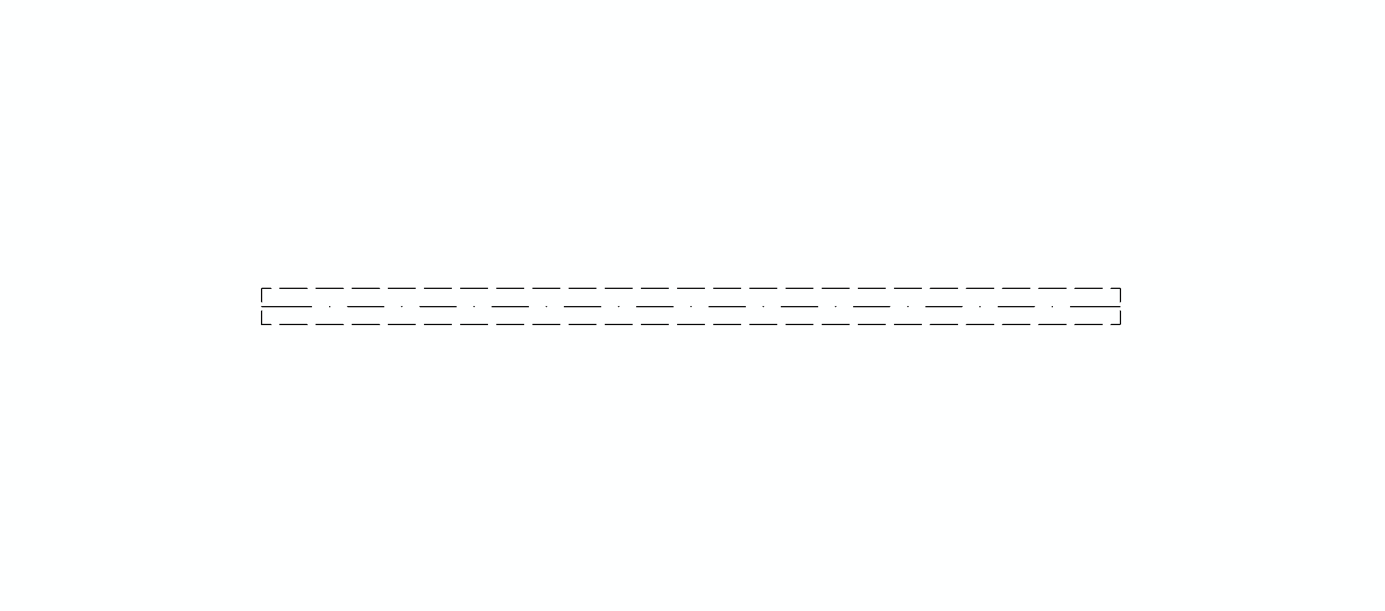

Mit dem Träger-Werkzeug ist ein Träger bzw. Unterzug erstellt. In der Grundrissdarstellung wird dieser ohne eine Farbfüllung oder mit einer fehlerhaften Deckschraffur dargestellt. Eine entsprechende Deckschraffur lässt sich für den Träger nicht korrekt einstellen und anzeigen.
Troubleshooting
1. Deckschraffur aktiviert?
Einstellungen für die Träger-Auswahl > Grundriss und Schnitt > Deckschraffuren
Ist die Option Deckschraffuren aktiviert? Sind die Einstellungen unter der oben genannten Rubrik geprüft hinsichtlich definierten Schraffurtypen, Stiftnummern und der Ausrichtung?
Weitere Informationen zu diesem Thema bietet der folgende Link: Zuweisen einer Deckschraffur
2. „Nur Aufsicht“ als Grundrissdarstellung eingestellt?

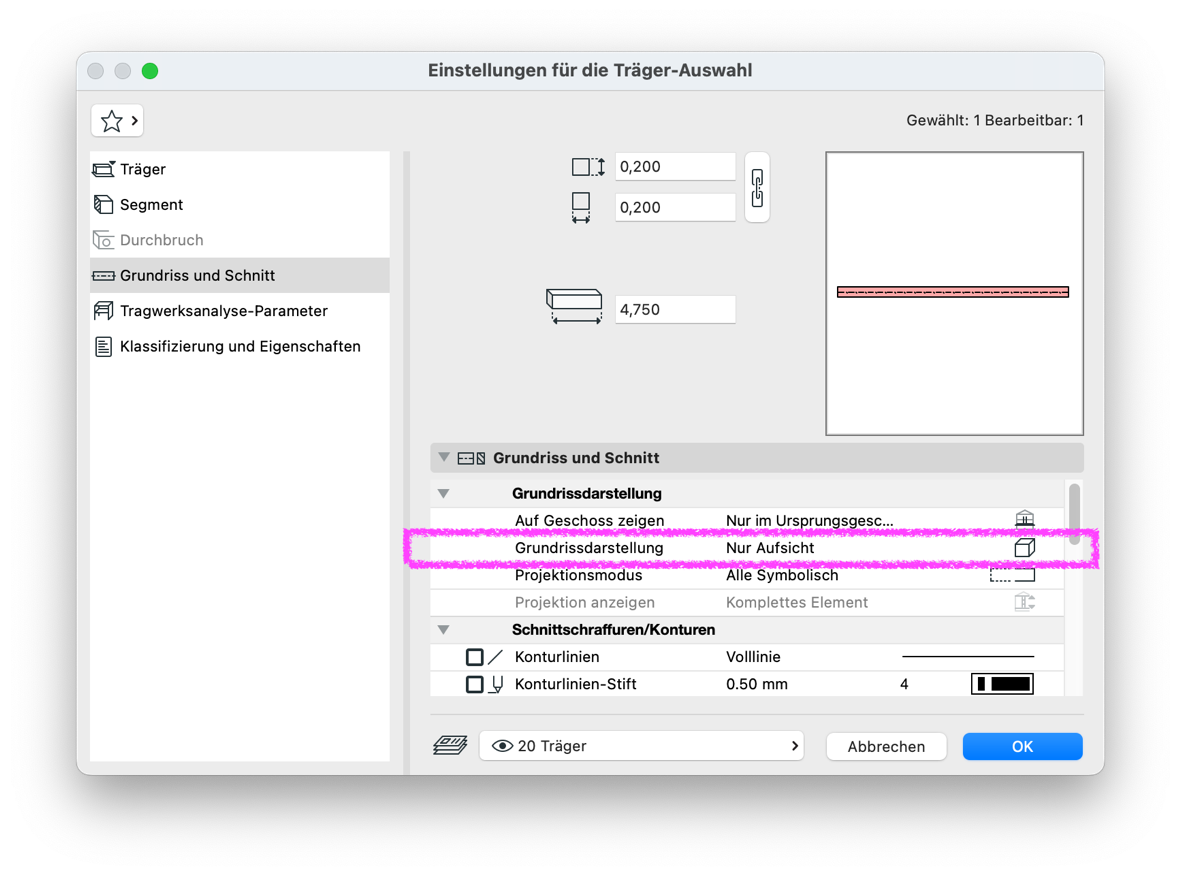

Einstellungen für die Träger-Auswahl > Grundriss und Schnitt > Grundrissdarstellung
Die aktivierte Deckschraffur greift nur bzw. wird für den Träger im Grundriss nur dargestellt, wenn als Grundrissdarstellung Nur Aufsicht definiert ist.
3. Ist eine grafische Überschreibung aktiv?
Dokumentation > Grafische Überschreibung > Grafische Überschreibungen…
Ist eine grafische Überschreibungsregel eingestellt bzw. aktiv, welche sich auf die Darstellung von Trägern auswirkt?
4. Ist ein Umbau-Filter mit einer grafischen Überschreibung aktiv?
Dokumentation > Umbau > Umbau-Filter-Optionen…
Ist ein Umbau-Filter mit einer grafischen Überschreibungsregel für Bestand, Abbruch und/oder Neubau eingestellt bzw. aktiv, welche sich auf die Darstellung von Trägern auswirkt?
5. Einstellungen der Variantenplanung geprüft?
Dokumentation > Variantenplanung > Varianten-Manager bzw. Varianten-Palette

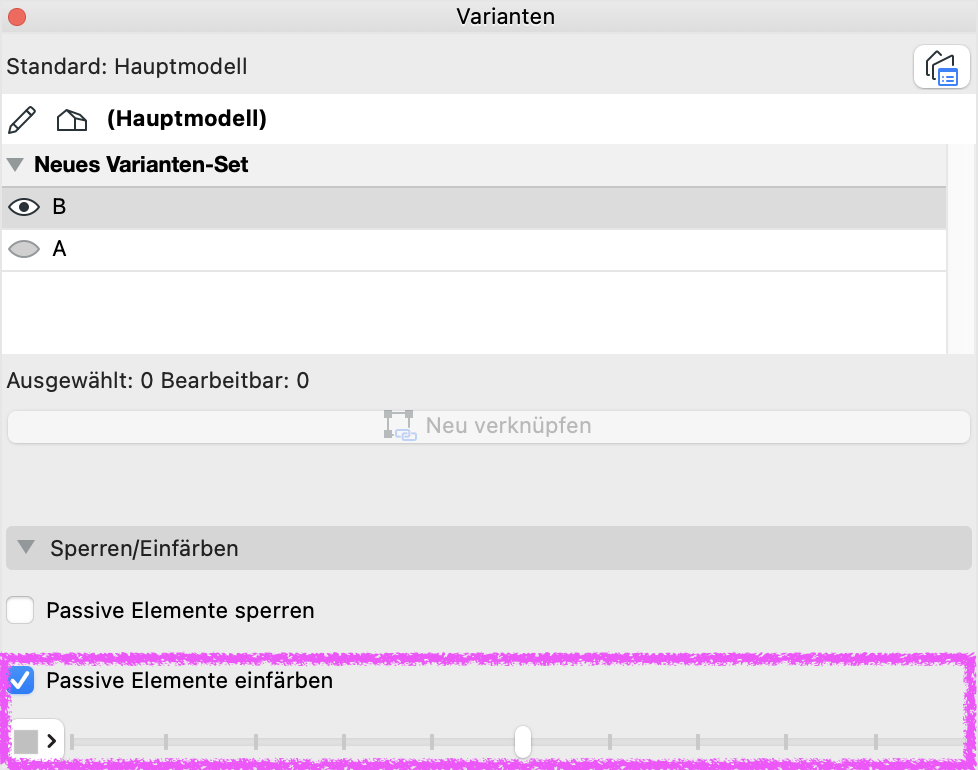

Wird mit der Variantenplanung gearbeitet und sind Träger folglich Bestandteil von Varianten? Falls dem so ist, könnte je nach gewählter Variante das Erscheinungsbild der Träger beeinträchtigt sein durch die aktivierte Funktion „Passive Elemente einfärben“.
6. Transparentpausen-Optionen geprüft?

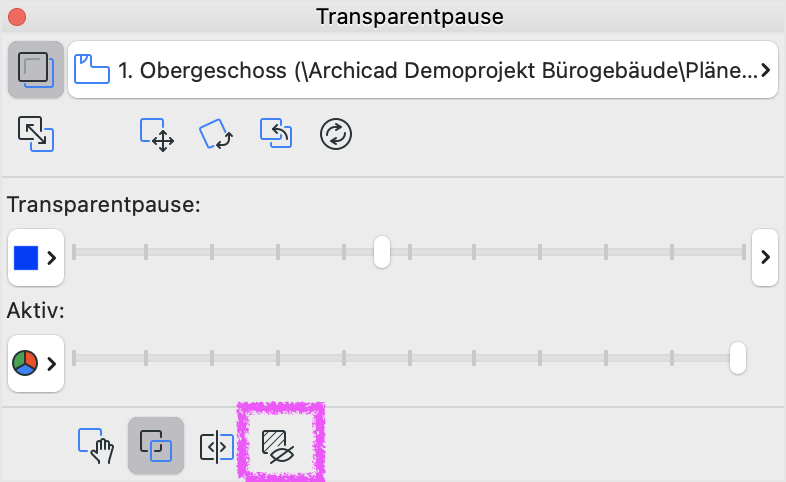

Ansicht > Transparentpausen-Optionen > Schraffuren und Raumflächen transparent anzeigen
Falls die Transparentpause aktiv ist, muss die Funktion „Schraffuren und Raumflächen transparent anzeigen“ deaktiviert sein.
