Problembeschreibung
Bei Erstellung einer Bruttorauminhalts-Berechnung (BRI) treten folgende Probleme auf:
- Morphs werden nicht angezeigt
- die BRI-Berechnung ist unvollständig
- die Reihenfolge der Morph-Körper passt nicht
- die Volumina-Werte sind fehlerhaft
- Nebenrechnungen werden nicht angezeigt
- 3D-Vorschaubilder fehlen
- die Geschosszuordnung ist falsch
- oder andere
Troubleshooting
Hinweis: Workflow für BRI-Berechnung prüfen - Flächenberechnung, BRI, Wohnflächen
1. Morph-Körper pro Geschoss platziert?
Für jedes Geschoss muss ein Morph-Körper in der Größe der BRI erstellt werden.
Hinweise zu Modellierung mit Morph: Morphs
2. Höhen der Morph-Körper prüfen
Die Geschosszuordnung erfolgt nach der Unterkante der Morph-Körper. Wenn die Zuordnung falsch ist, müssen die Morph-Körper aufgeteilt werden.

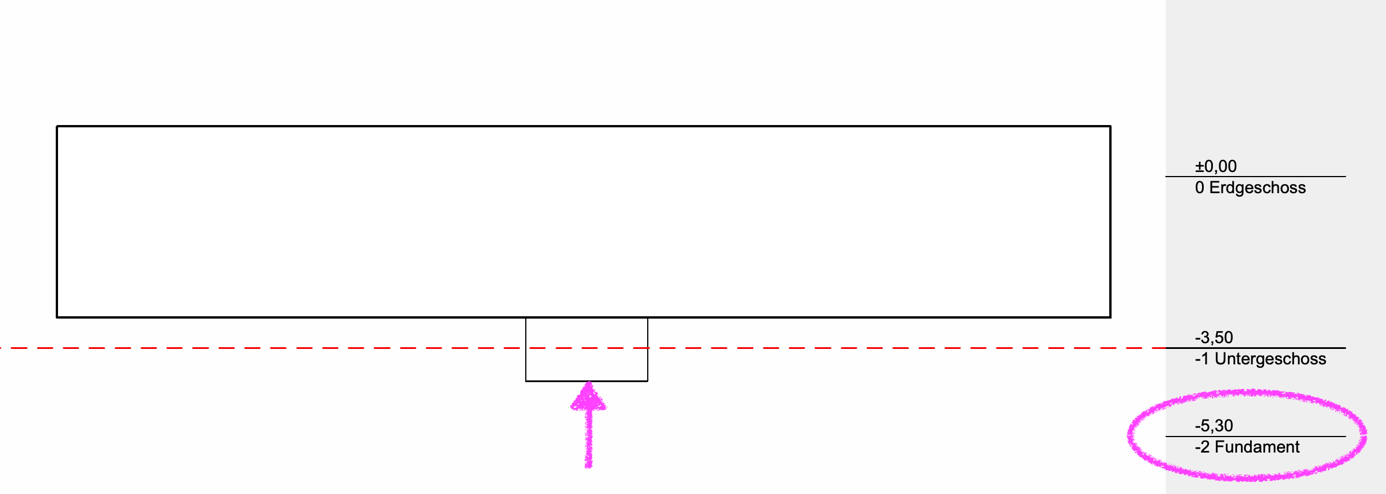

Beispiel: dem Morph wird das Geschoss „-2 Fundament“ zugeordnet.
3. Morph-Körper solide bzw. massiv?

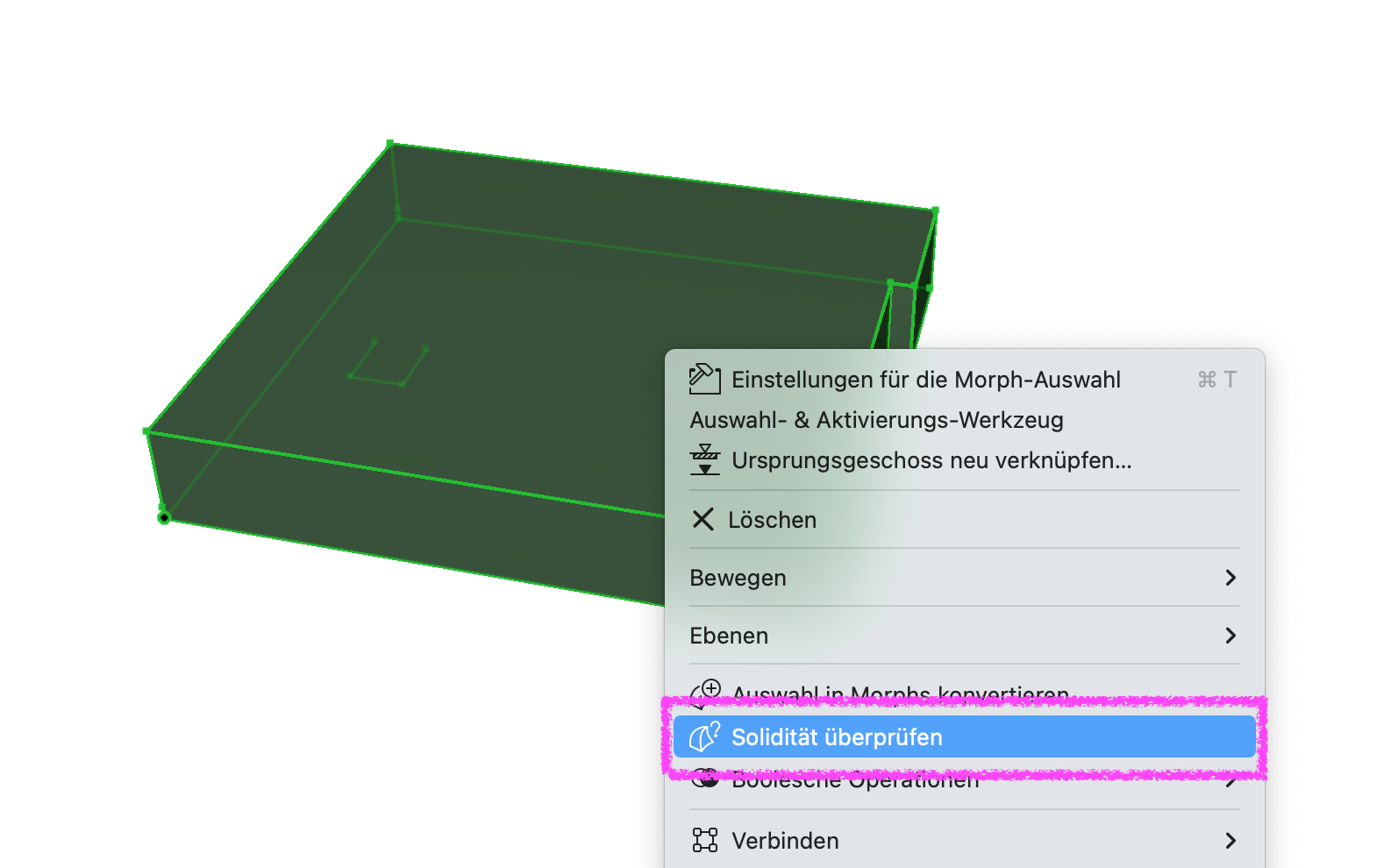

Rechtsklick auf den Morph > Solidität überprüfen
Alle Morphs müssen solide und ohne Löcher oder offene Stellen sein. Bei Problemen die betroffenen Morph-Körper auf Solidität prüfen.
4. Kategorie für die Morph-Körper definiert?

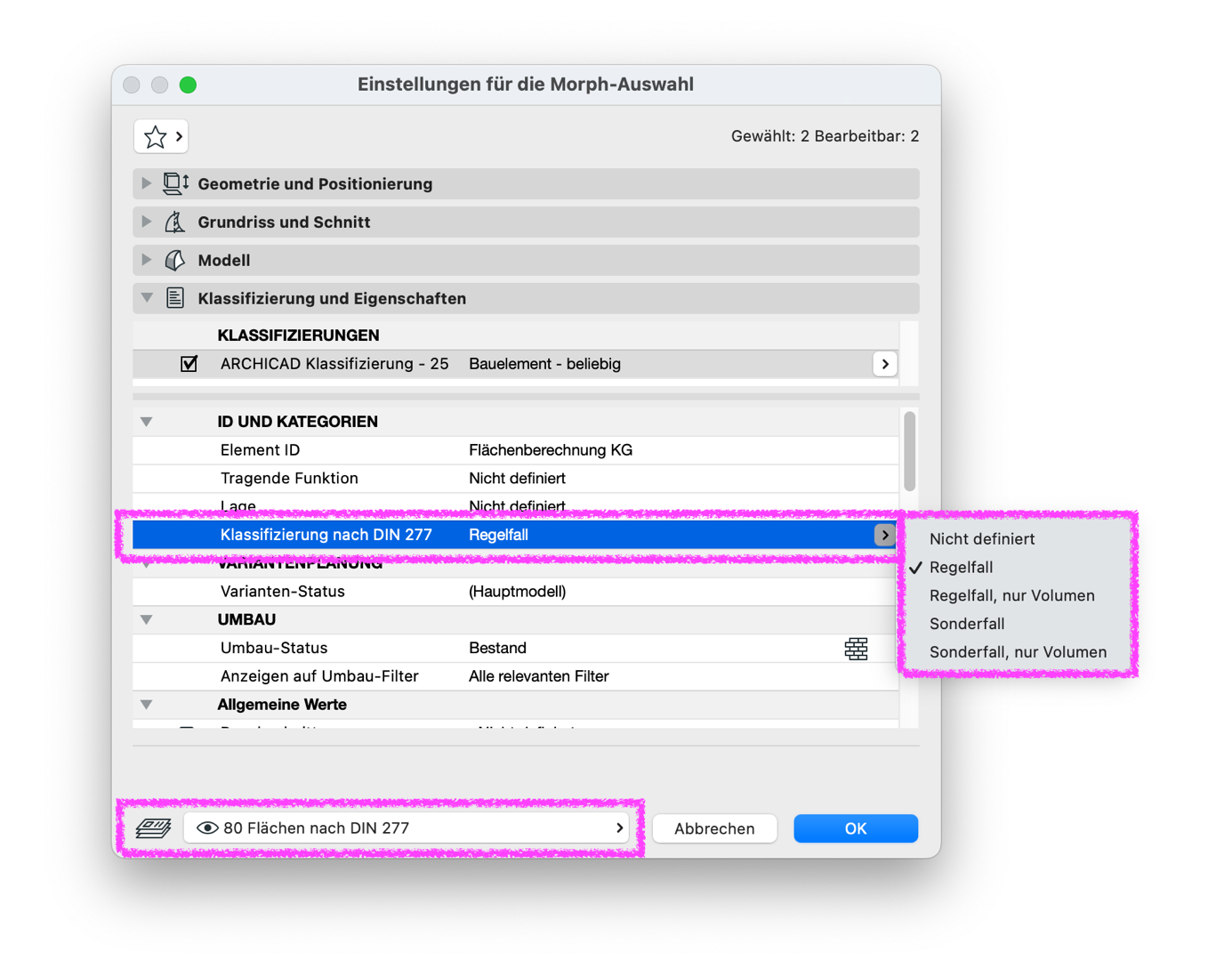

Einstellungen für die Morph-Auswahl > Klassifizierung und Eigenschaften > ID UND KATEGORIEN
Bei Klassifizierung nach DIN 277 muss eine Kategorie definiert sein. Ohne definierte Kategorie werden die Morphs in der Volumenberechnung nicht aufgelistet.
5. Flächen- bzw. Volumenberechnung erstellt und korrekt eingestellt?

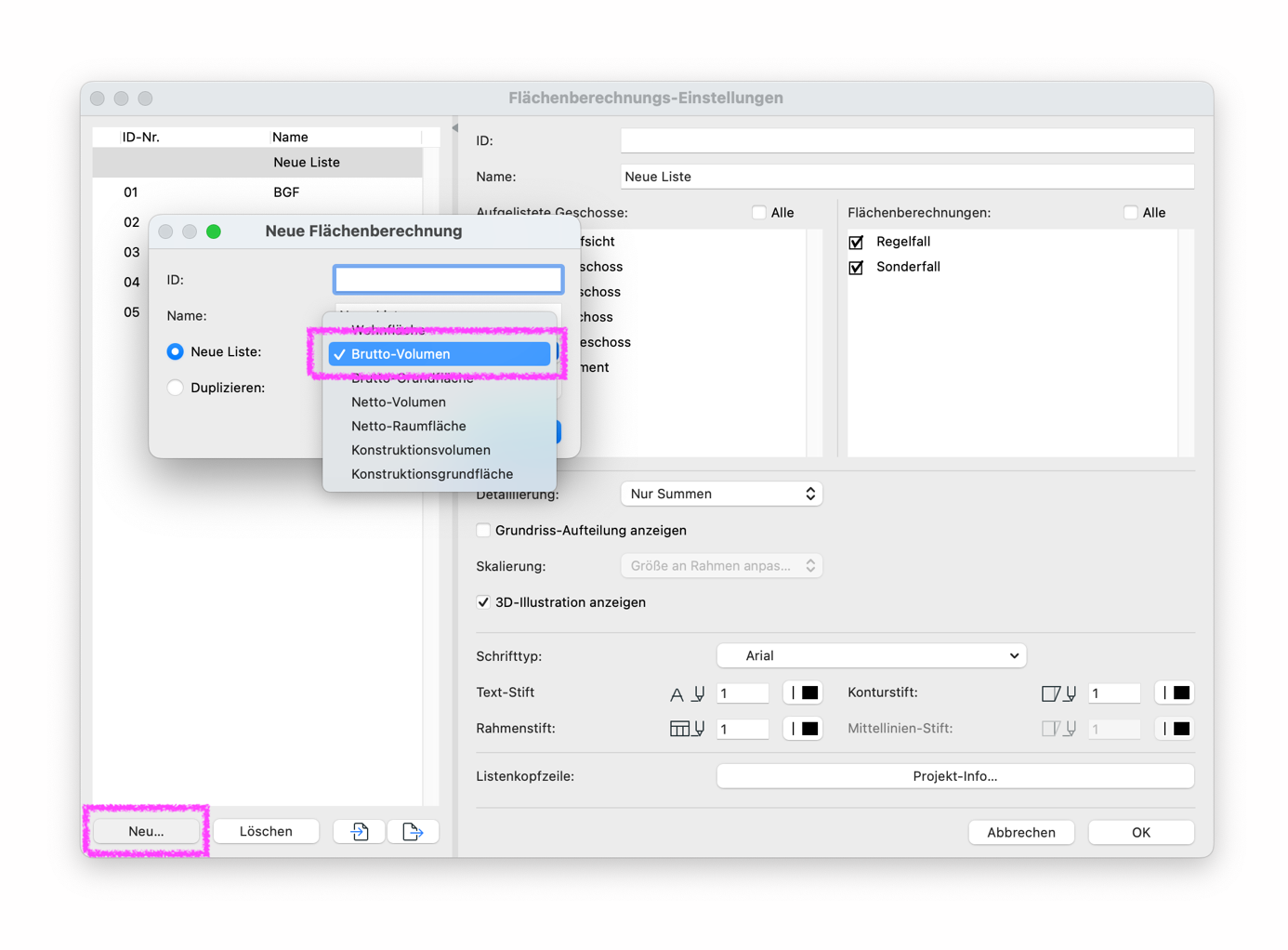

Dokumentation > Listen & Berechnungen > Flächenberechnung…

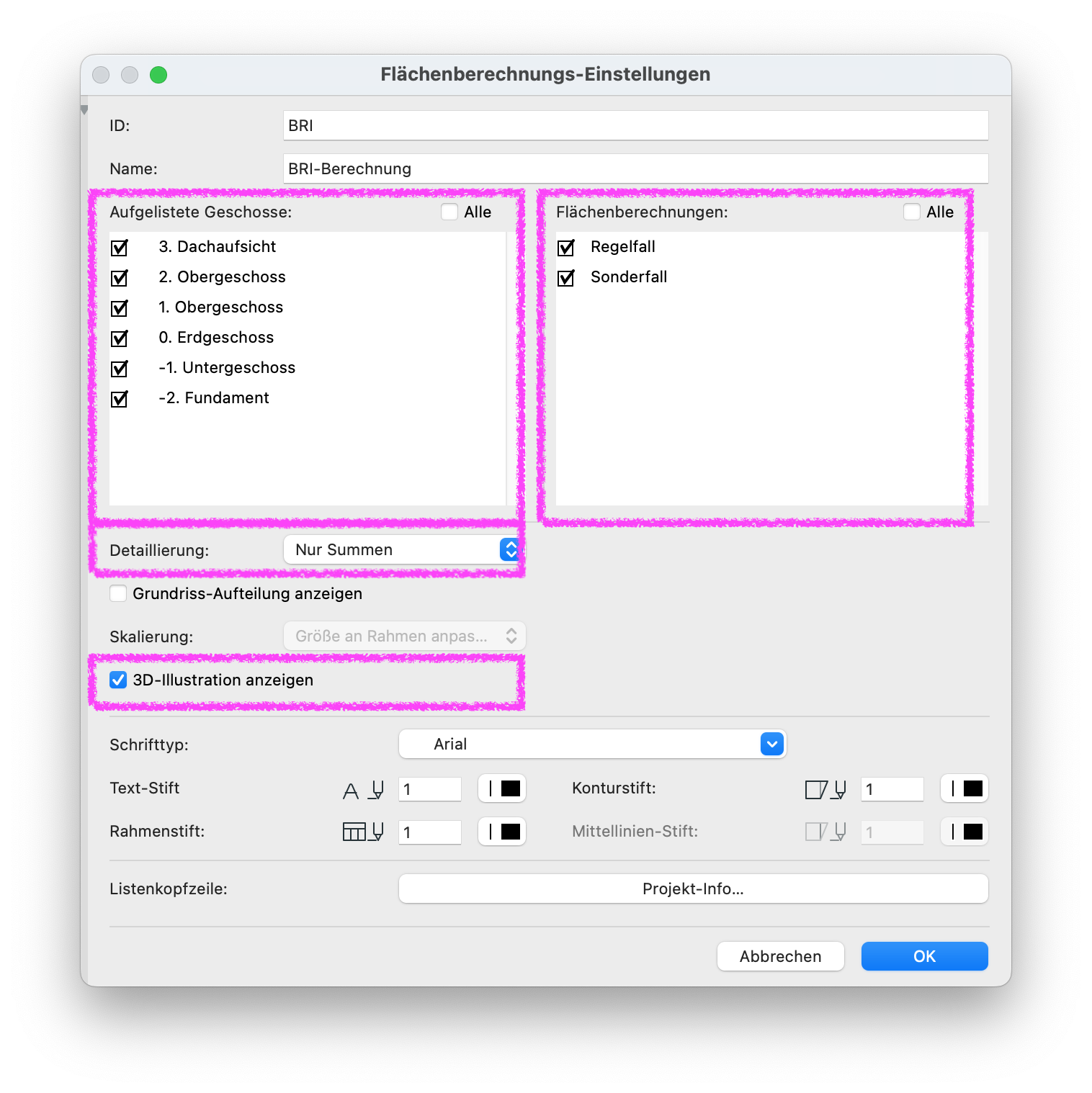

Eine Brutto-Volumen-Liste aus den voreingestellten Berechnungslisten auswählen oder neu erstellen. Geschosse und Kategorien müssen definiert sein.
Detaillierte Informationen dazu: Flächenberechnung
Gut zu wissen: Die Volumen- bzw. BRI-Berechnung kann auch über eine interaktive Auswertungsliste erstellt werden.
