Problembeschreibung

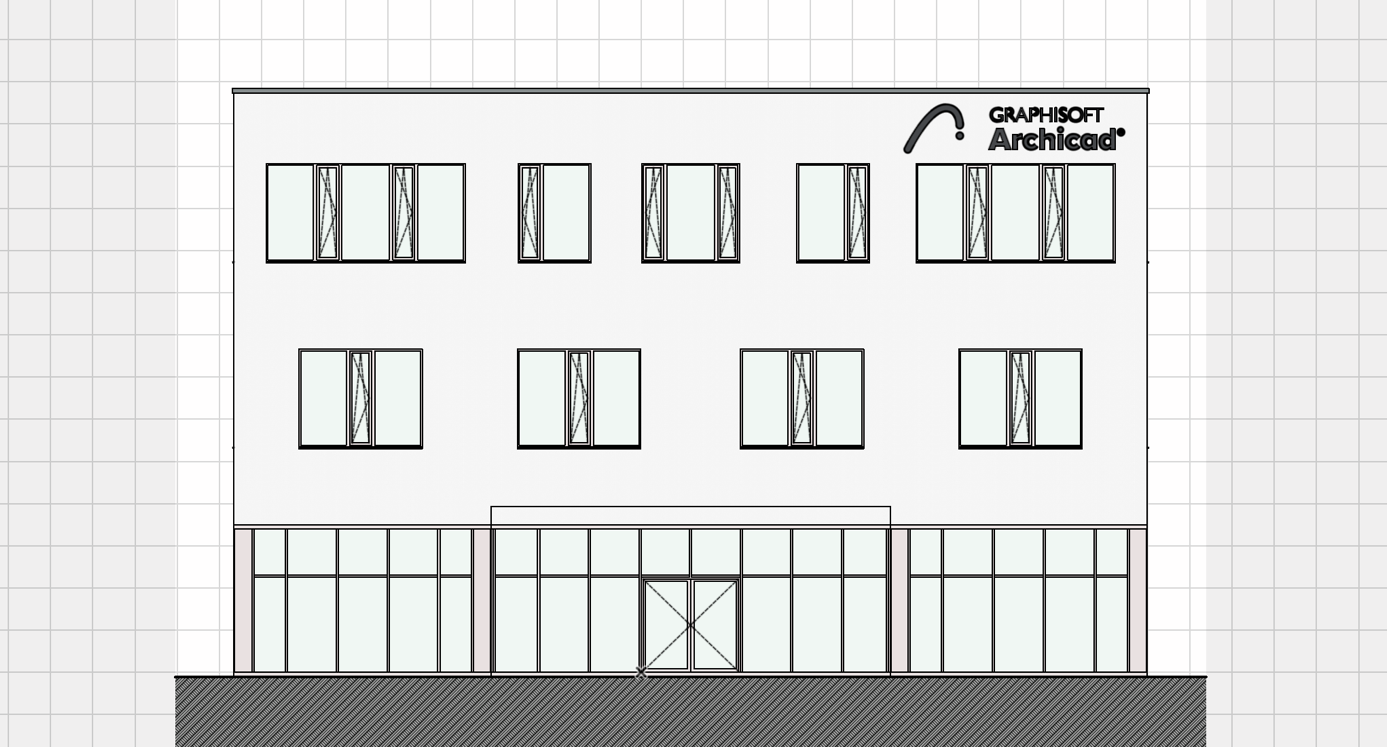

In Schnitten und Ansichten wird kein Schatten angezeigt.
Troubleshooting
1. Schnitt-/Ansicht-Einstellungen prüfen

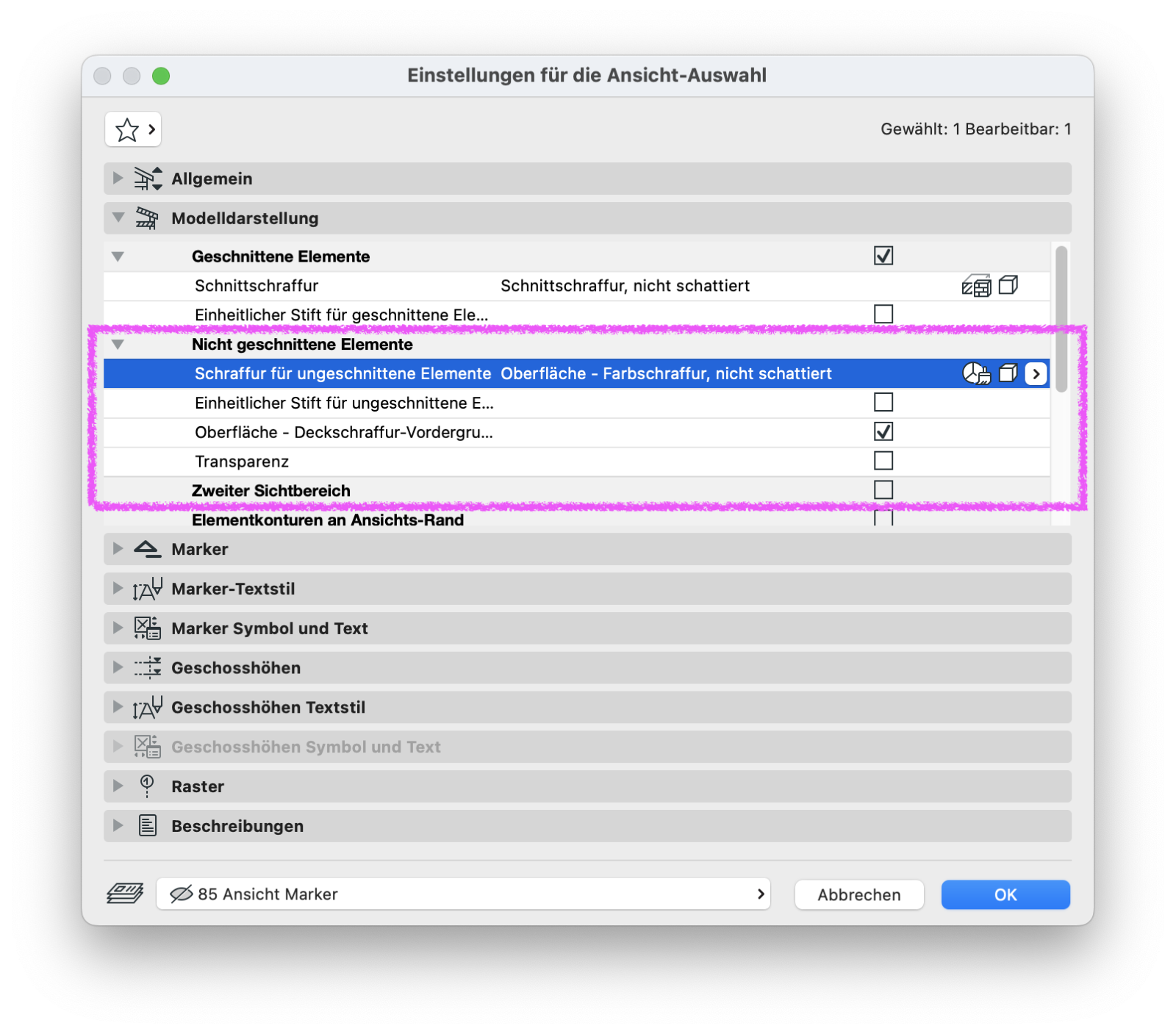

- Einstellungen für die Schnitt-Auswahl/Ansicht-Auswahl > Modelldarstellung > Nicht geschnittene Elemente/Zweiter Sichtbereich
Bei Schraffur für ungeschnittene Elemente darf nicht keine Füllung definiert sein.
Sofern ein zweiter Sichtbereich aktiviert ist, muss diese Einstellung auch hier sichergestellt werden.

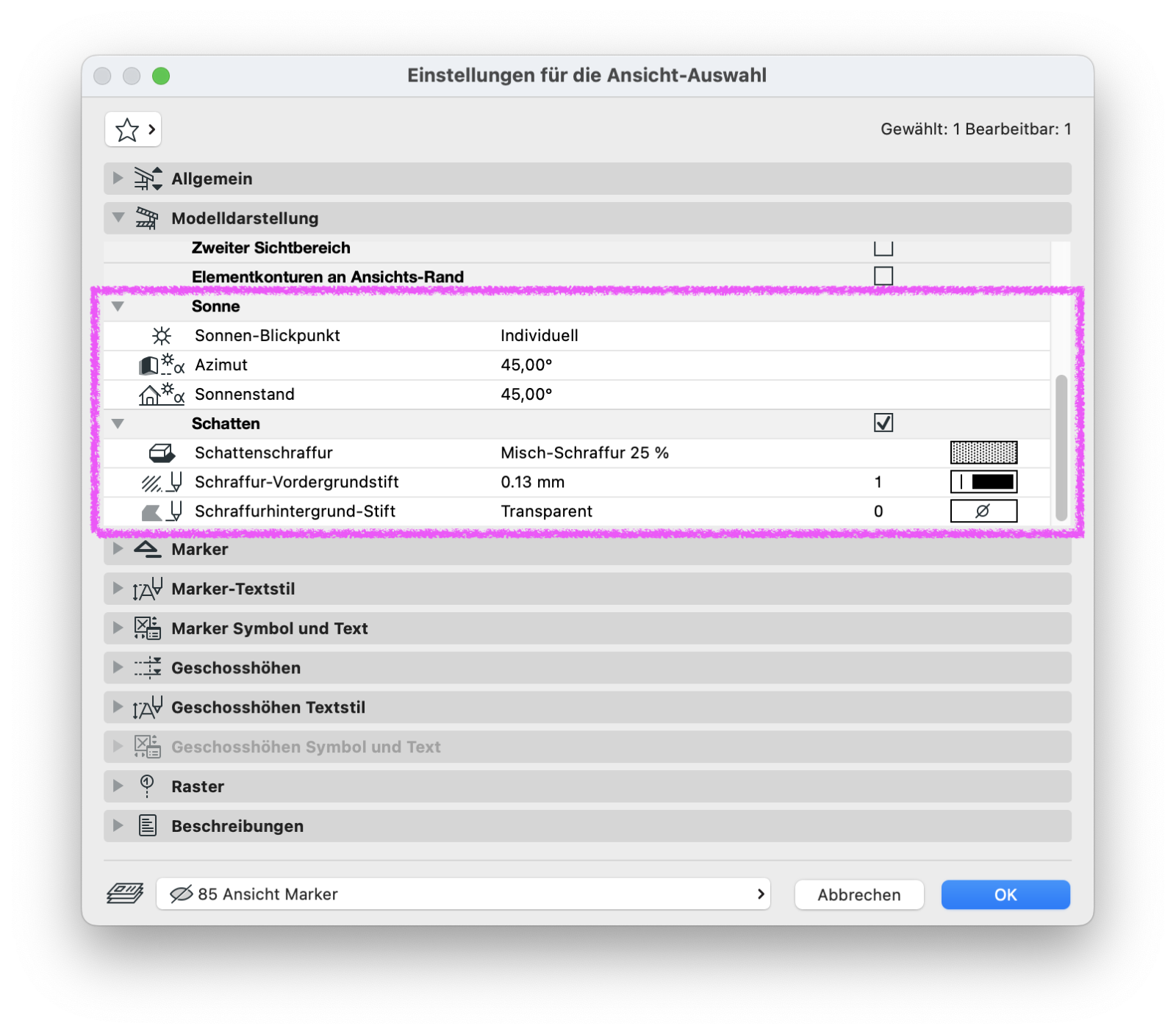

- Einstellungen für die Schnitt-Auswahl/Ansicht-Auswahl > Modelldarstellung > Sonne/Schatten
Rubrik Sonne: Welcher Sonnen-Blickpunkt ist eingestellt und welche Grad-Zahlen unter Azimut und Sonnenstand?
Rubrik Schatten: Ist der Schatten aktiviert? Welche Schattenschraffur, welcher Schraffur-Vordergrundstift und Schraffurhintergrund-Stift ist eingestellt?
Weitere Informationen zu diesem Thema bietet der folgende Link: Einstellungen Schnitt

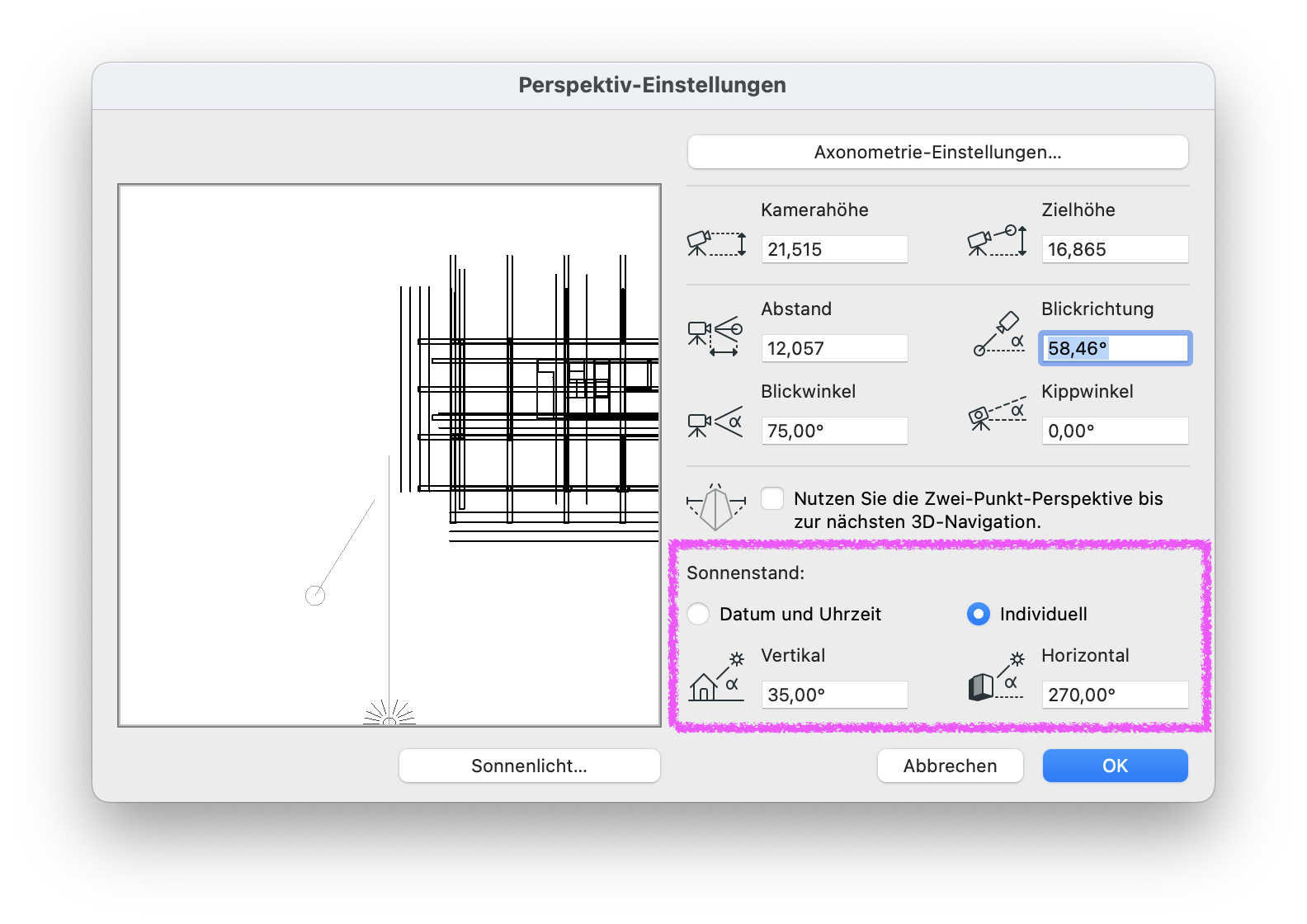

2. Einstellungen unter „Standort & Projektionsart“ prüfen
- Ansicht > 3D-Darstellungsmodus > Standort & Projektionsart…
Wenn als Sonnen-Blickpunkt unter Sonne in den Schnitt-/Ansicht-Einstellungen wie in 3D-Fenster eingestellt ist (siehe Punkt 1), dann die Einstellungen Standort & Projektionsart… > Sonnenstand überprüfen:
- Welche Grad-Zahl unter Vertikal ist definiert? Es dürfen keine Minus-Werte sein!
- Welche Grad-Zahl unter Azimut ist definiert? Es kann sein, dass die komplette Ansicht/Schnitt im Schatten liegt und Schatten-Darstellungen an Bauteilen nicht sichtbar sind.
3. Ist eine grafische Überschreibung aktiv?
- Dokumentation > Grafische Überschreibung > Grafische Überschreibungen…
Ist eine grafische Überschreibungsregel aktiv, welche die 3D-Darstellung der Elemente bzw. die Schatten in Schnitten/Ansichten beeinflusst?
4. Ist eine grafische Überschreibung über den Umbau-Filter aktiv?
- Dokumentation > Umbau > Umbau-Filter-Optionen…
Ist eine grafische Überschreibungsregel für Bestand, Abbruch und/oder Neubau aktiv, die die 3D-Darstellung der Elemente bzw. die Schatten in Schnitten/Ansichten beeinflusst?

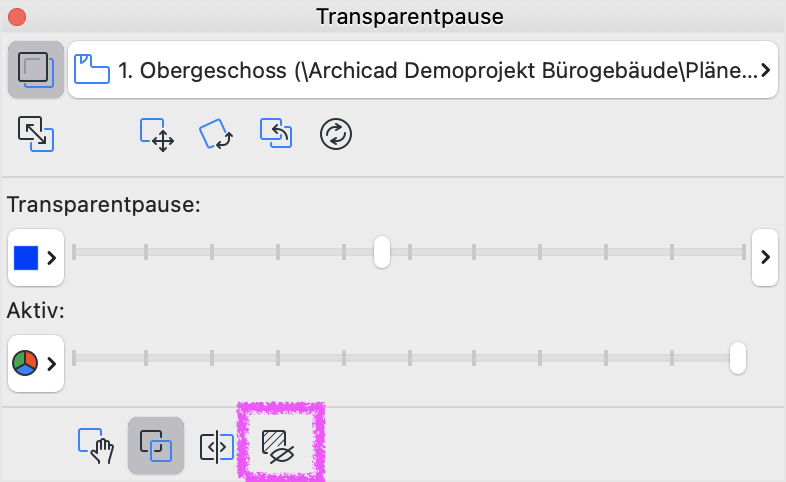

5. Transparentpausen-Optionen prüfen
- Ansicht > Transparentpausen-Optionen > Schraffuren und Raumflächen transparent anzeigen
Die Funktion Schraffuren und Raumflächen transparent anzeigen muss deaktiviert sein:
