Problembeschreibung
Mit dem Linien-Werkzeug (oder Polylinien-, Kreis/Bogen- oder Spline-Werkzeug) sind Linien erstellt und in der entsprechenden Projektsicht, z.B. im Grundriss, werden diese nicht korrekt dargestellt.
Im Folgenden sind Beispiele für eine inkorrekte Darstellung der Linien aufgelistet:
- Die Linien werden in einer falschen Farbe dargestellt
- Die Linien werden mit einem falschen Linientyp dargestellt
- Die Linien werden zu dick oder zu dünn angezeigt
Troubleshooting
1. Einstellungen für die Linien-Auswahl prüfen
Linie auswählen > Einstellungen für die Linien-Auswahl aufrufen
Welcher Linientyp ist ausgewählt?
Welche Linienfarbe ist ausgewählt?
Ist eine Symbolik (z.B. Pfeil) für den Linien-Anfang oder Linien-Ende definiert? Falls ja, in welcher Größe und mit welcher Stiftnummer bzw. Farbe?
Ist Normal-Linie, Bauteilkonturlinie oder Schicht-Trennlinie als Linientyp definiert?
Weitere Informationen zu diesem Thema: Werkzeugeinstellungen Linientyp
2. Element-Attribute-Einstellungen für Linien prüfen
Optionen > Element-Attribute > Linien...
Im Folgenden sind die Einstellungen aufgelistet, welche es für die verschiedenen Linientypen zu prüfen gilt.
- Für Massiv- und Strichlinien:
Segment- und Abstand-Werte
Maßstabsabhängig (Modellgröße) oder Maßstabsunabhängig (Papiergröße)
- Für Symbollinien:
Segment- und Abstand-Werte
Maßstabsabhängig (Modellgröße) oder Maßstabsunabhängig (Papiergröße)
Weitere Informationen zu diesem Thema: Linien
3. Bildschirmdarstellungs-Optionen prüfen
Ansicht > Bildschirmdarstellungs-Optionen > Echte Linienstärke / Dicke Schnittkanten
Ist die Funktion Echte Linienstärke aktiviert oder nicht?
Ist die Funktion Dicke Schnittkanten aktiviert oder nicht?
4. Grafische Überschreibung prüfen

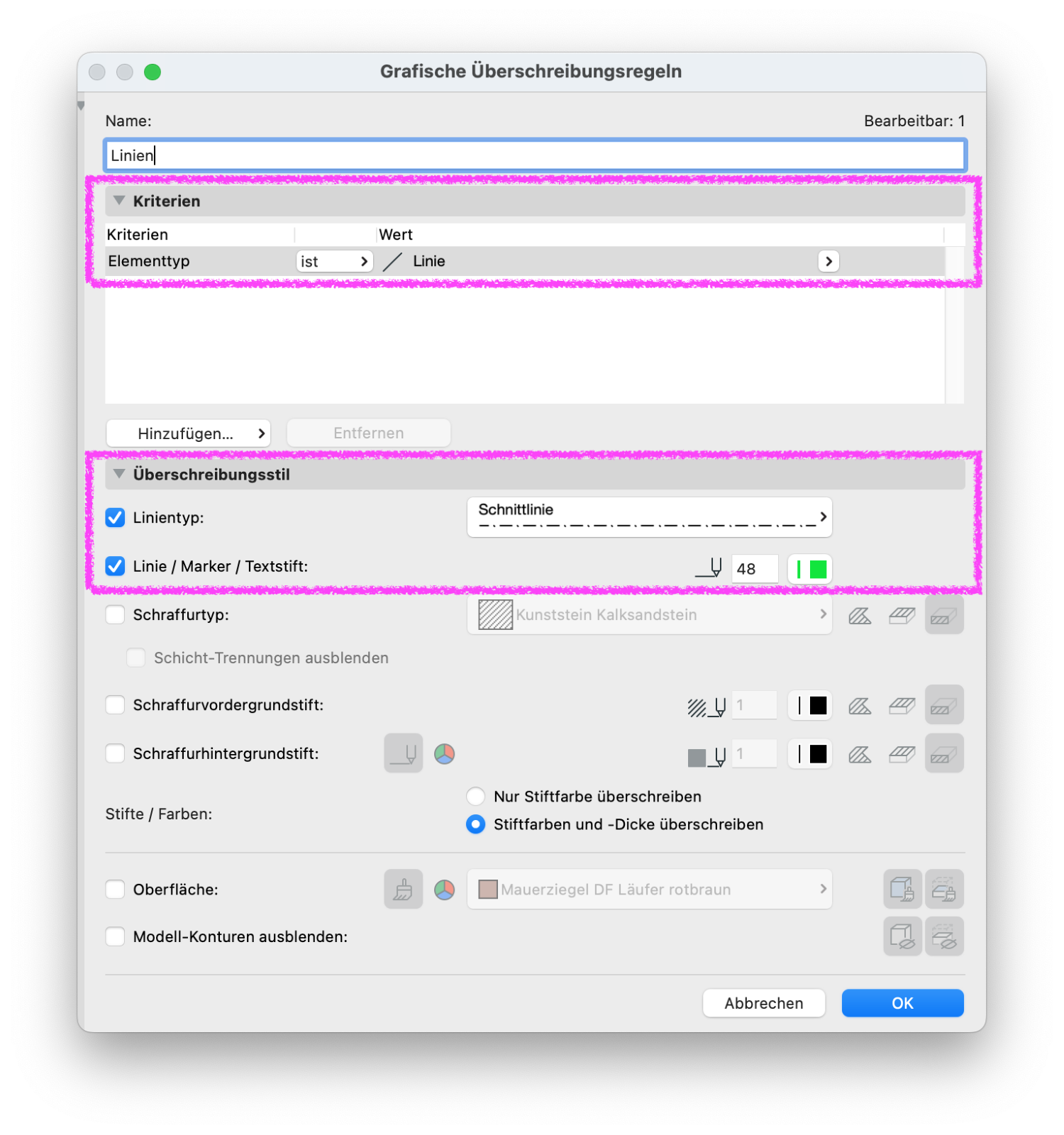

Dokumentation > Grafische Überschreibung > Grafische Überschreibungen…
Ist eine grafische Überschreibungsregel eingestellt bzw. aktiv, welche sich auf die Darstellung von Linien auswirkt?
5. Umbau-Filter prüfen
Dokumentation > Umbau > Umbau-Filter-Optionen…
Ist ein Umbau-Filter mit einer grafischen Überschreibungsregel für Bestand, Abbruch und/oder Neubau eingestellt bzw. aktiv, welche sich auf die Darstellung von Linien auswirkt?
6. Einstellungen der Variantenplanung prüfen
Dokumentation > Variantenplanung > Varianten-Manager bzw. Varianten-Palette

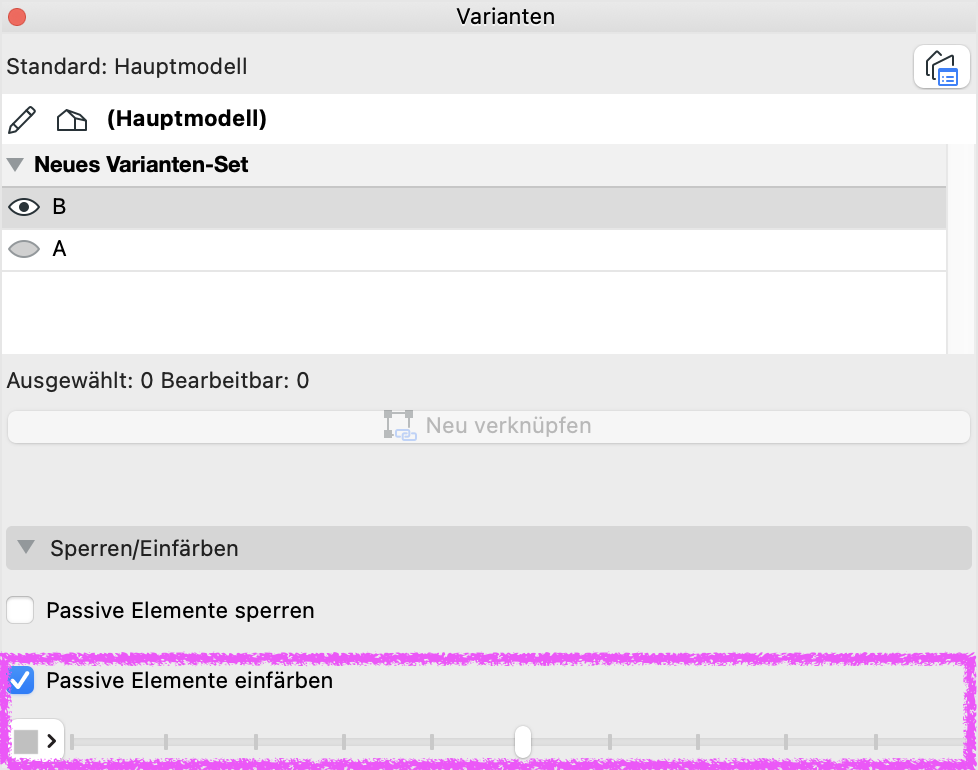

Wird mit der Variantenplanung gearbeitet und sind Linien folglich Bestandteil von Varianten? Falls dem so ist könnte je nach gewählter Variante das Erscheinungsbild der Linien beeinträchtigt sein durch die aktivierte Funktion Passive Elemente einfärben:
7. Transparentpause prüfen
Ansicht > Transparentpausen-Optionen
Ist eine Transparentpause aktiviert und sind bestimmte Farben für Transparentpausen-Elemente und Aktive Elemente eingestellt und dadurch Linien betroffen?
