Problemstellung
Die Geschosshöhen werden in Schnitten und/oder Ansichten nicht angezeigt.
Troubleshooting

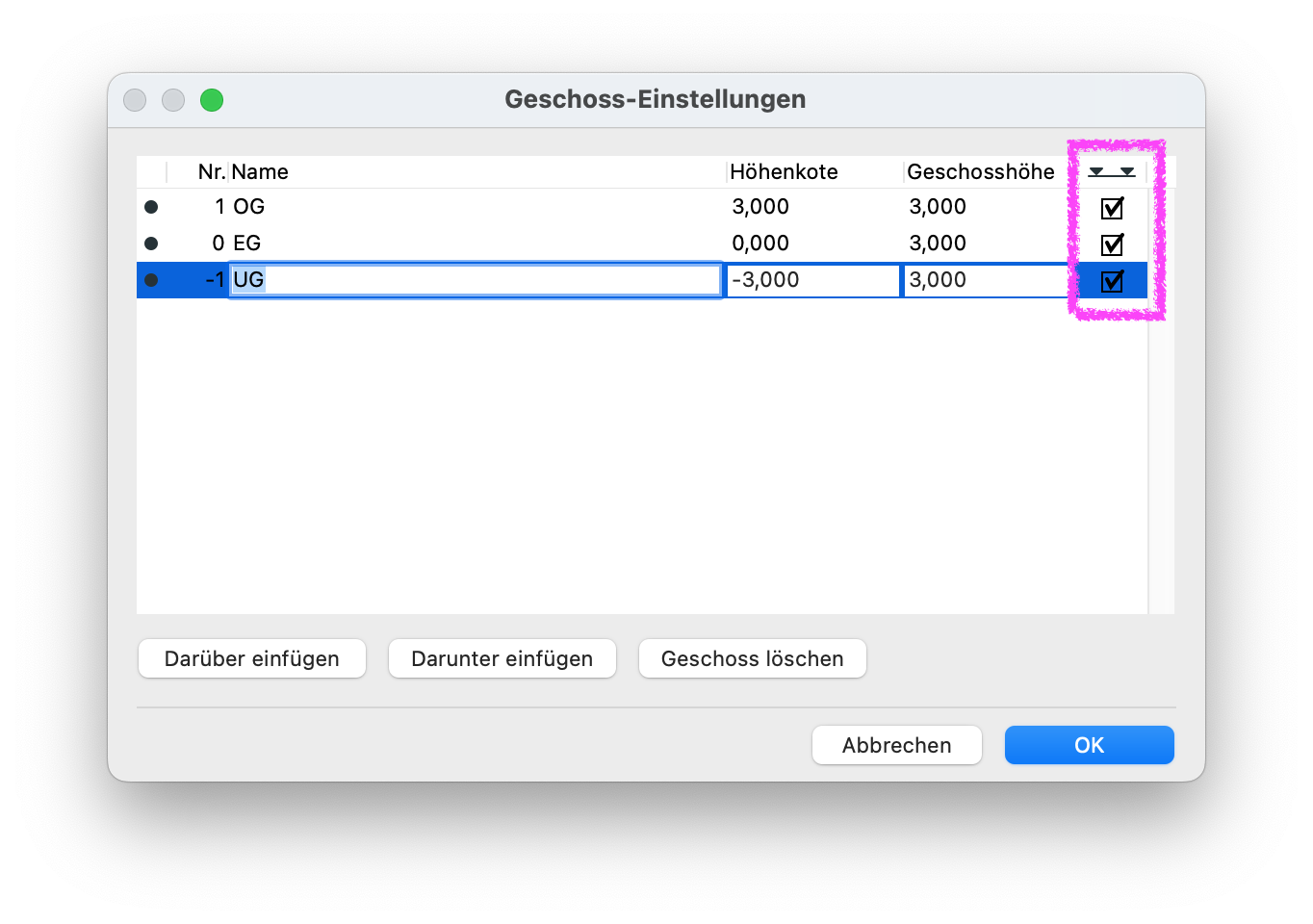

1. Geschoss-Einstellungen prüfen
Planung > Geschoss-Einstellungen…
- Sind die Geschosshöhen für die jeweiligen Geschosse aktiviert bzw. die Haken gesetzt?
Weitere Informationen zu diesem Thema bietet der folgende Link:
2. Schnitt-/Ansicht-Einstellungen prüfen

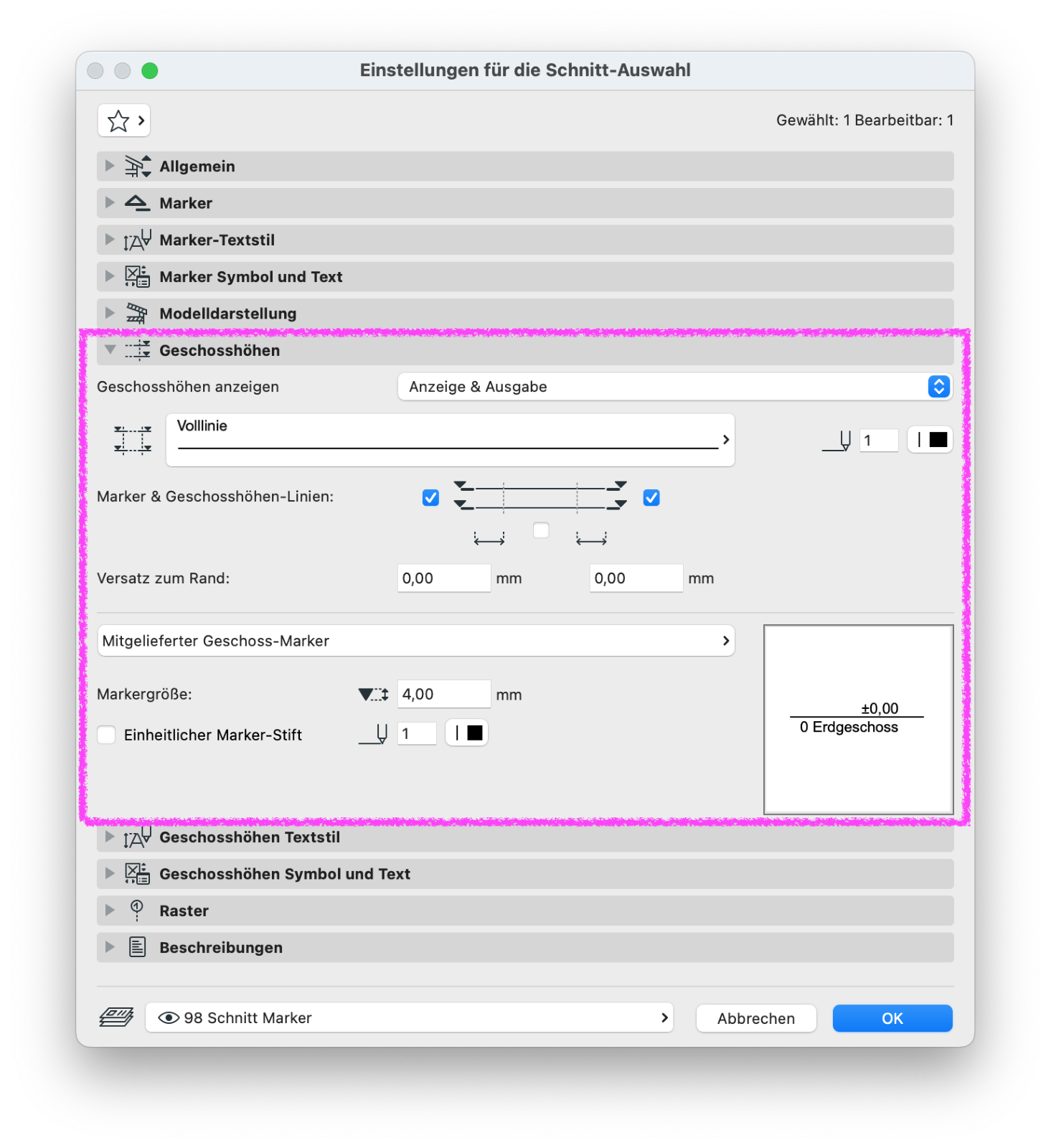

Einstellungen für die Schnitt-Auswahl/Ansicht-Auswahl > Geschosshöhen
- Ist für die Funktion Geschosshöhen anzeigen die Einstellung Nur Anzeige oder Anzeige & Ausgabe aktiviert?
- Welcher Linientyp und welcher Stift sind für die Marker & Geschosshöhen-Linien eingestellt?
- Sind die Haken für die Marker gesetzt?
- Welcher Geschossmarker ist aktiv?
- Auf welche Größe ist die Markergröße eingestellt?
- Ist ein einheitlicher Marker-Stift aktiviert und falls ja, welche Stiftnummer ist hierfür vergeben?

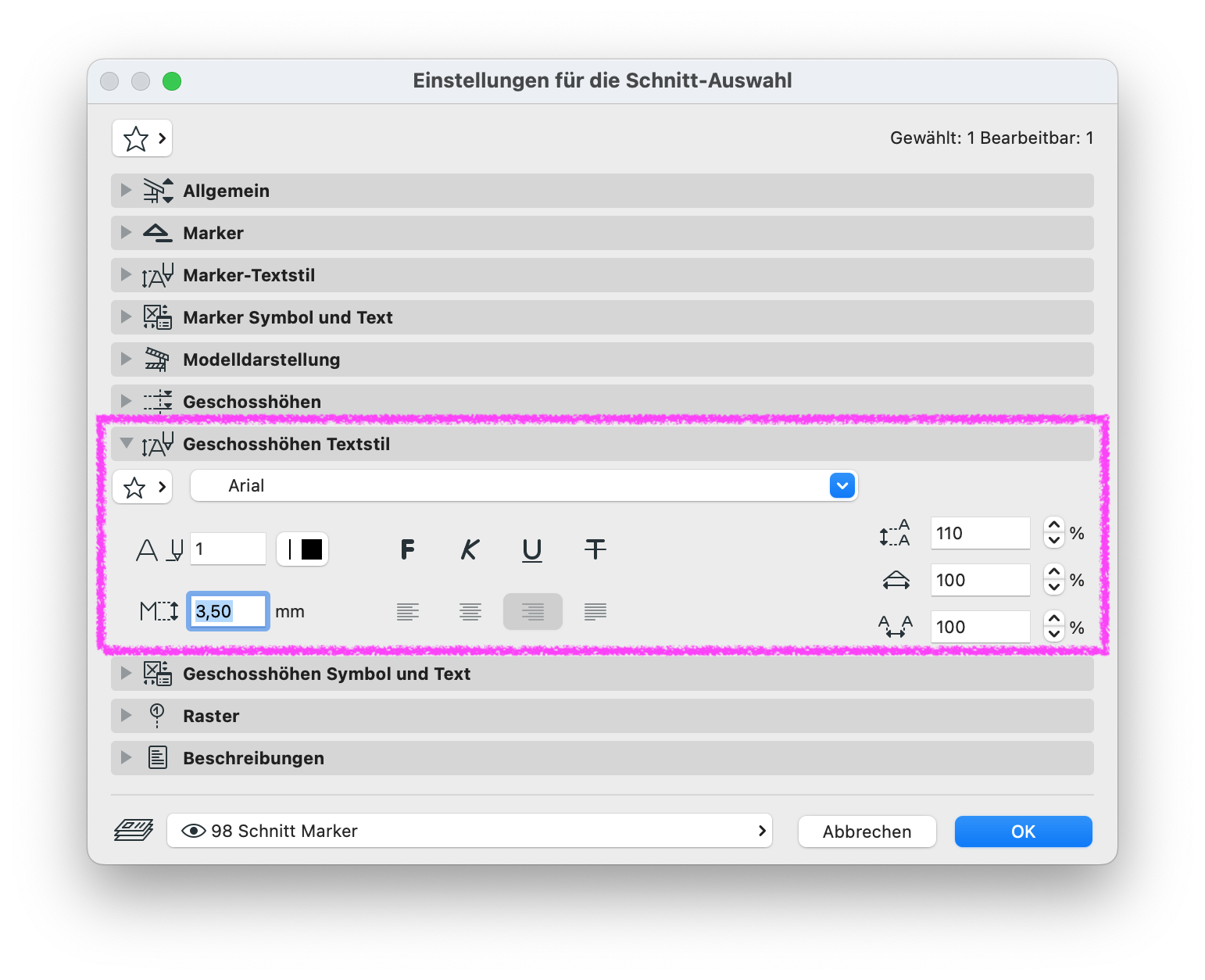

Einstellungen für die Schnitt-Auswahl/Ansicht-Auswahl > Geschosshöhen Textstil
- Welche Stiftnummer ist vergeben und welche Zeichensatzgröße?

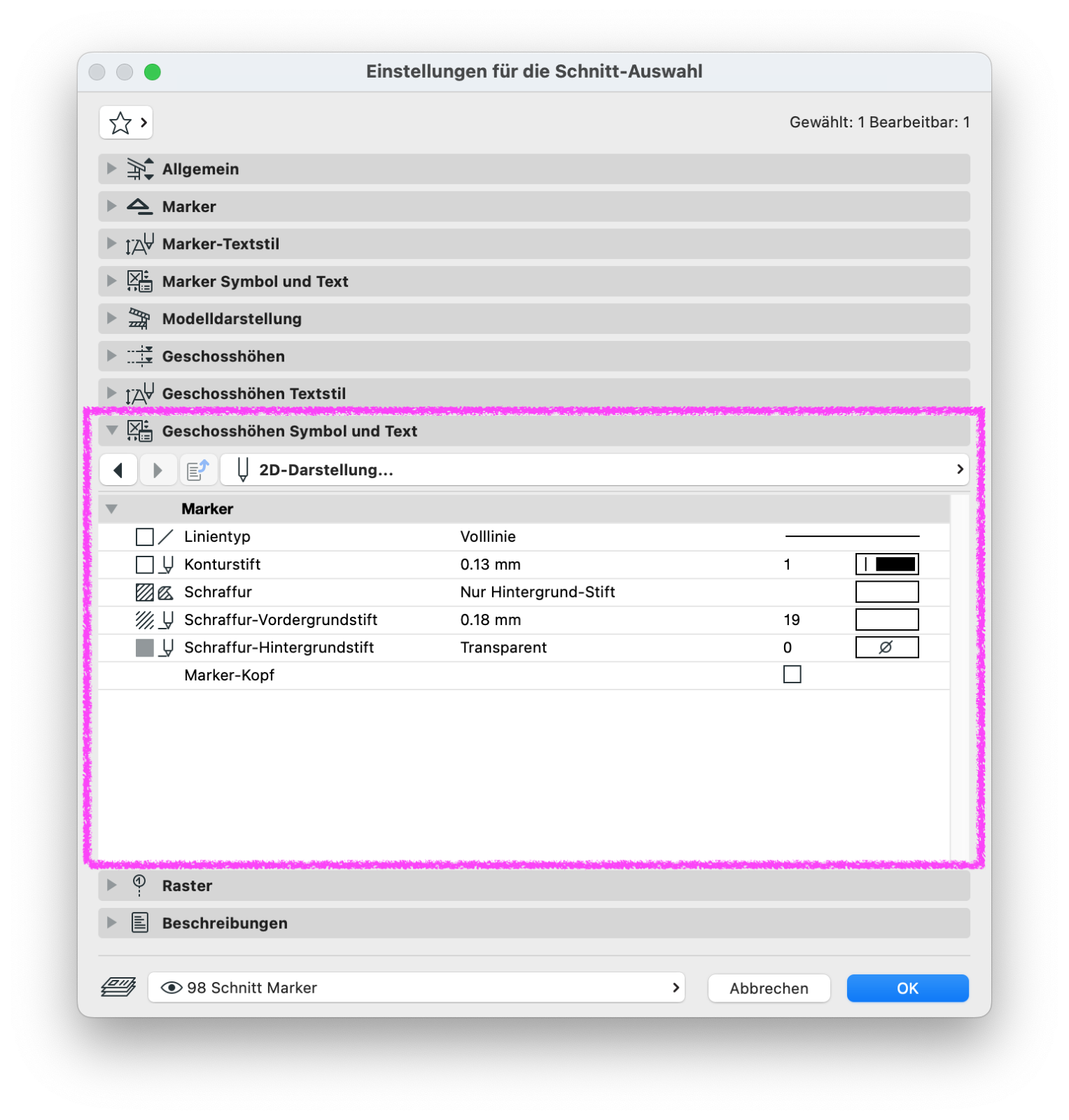

Einstellungen für die Schnitt-Auswahl/Ansicht-Auswahl > Geschosshöhen Symbol und Text
- Welcher Linientyp ist vergeben?
- Welcher Konturstift ist vergeben?
- Welche Schraffur ist vergeben?
- Welcher Schraffurvorder- und hintergrundstift ist vergeben?
- Ist Marker-Kopf aktiviert?
