3D-Modell lässt sich im 3D-Fenster nicht bemaßen

Problemstellung

Das 3D-Modell bzw. die 3D-Elemente im 3D-Fenster lassen sich nicht bemaßen.

Troubleshooting

1. 3D-Dokument erstellt?

Dokumentation > Dokumentationswerkzeuge > Neues 3D-Dokument…

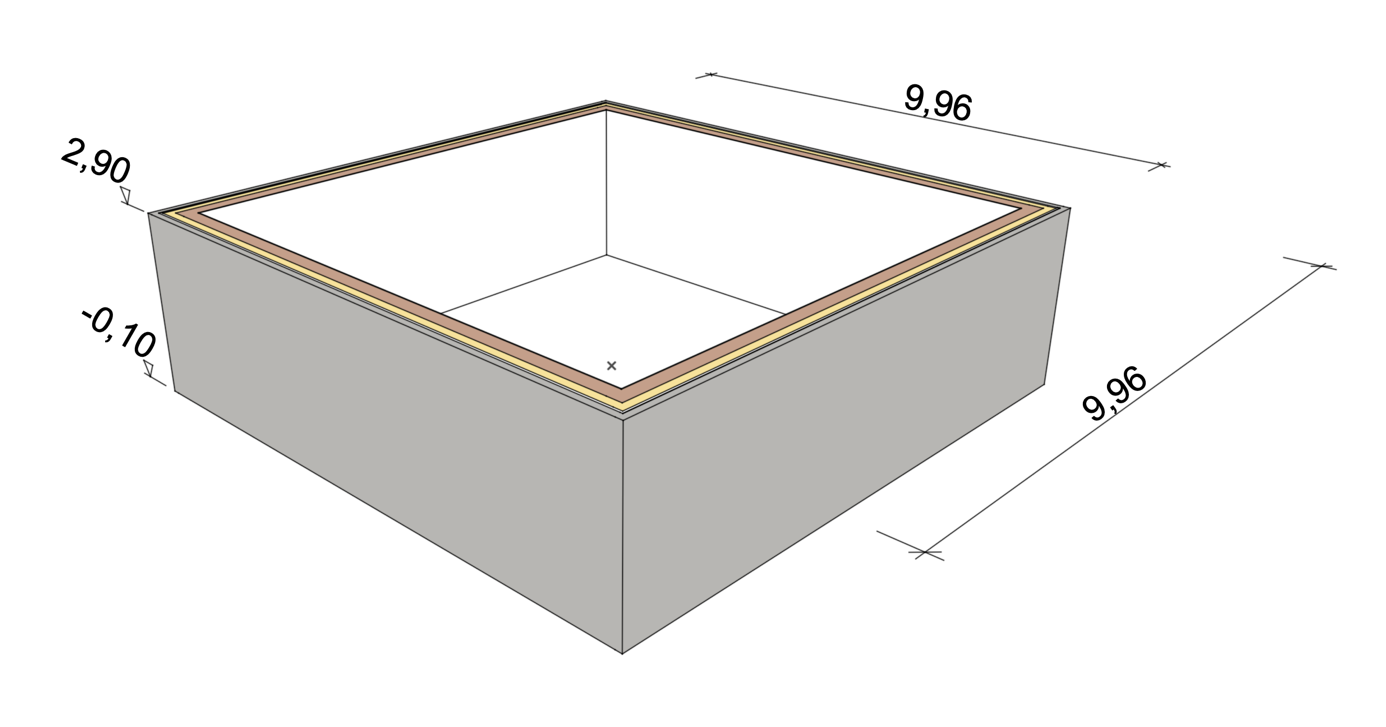

• Ist ein 3D-Dokument aus dem 3D-Fenster erstellt? Nur in einem 3D-Dokument können Dokumentationswerkzeuge wie bspw. die Längen- und Höhenbemaßung angewendet werden.

Weitere Informationen zu diesem Thema bietet der folgende Link:

3D-Dokument

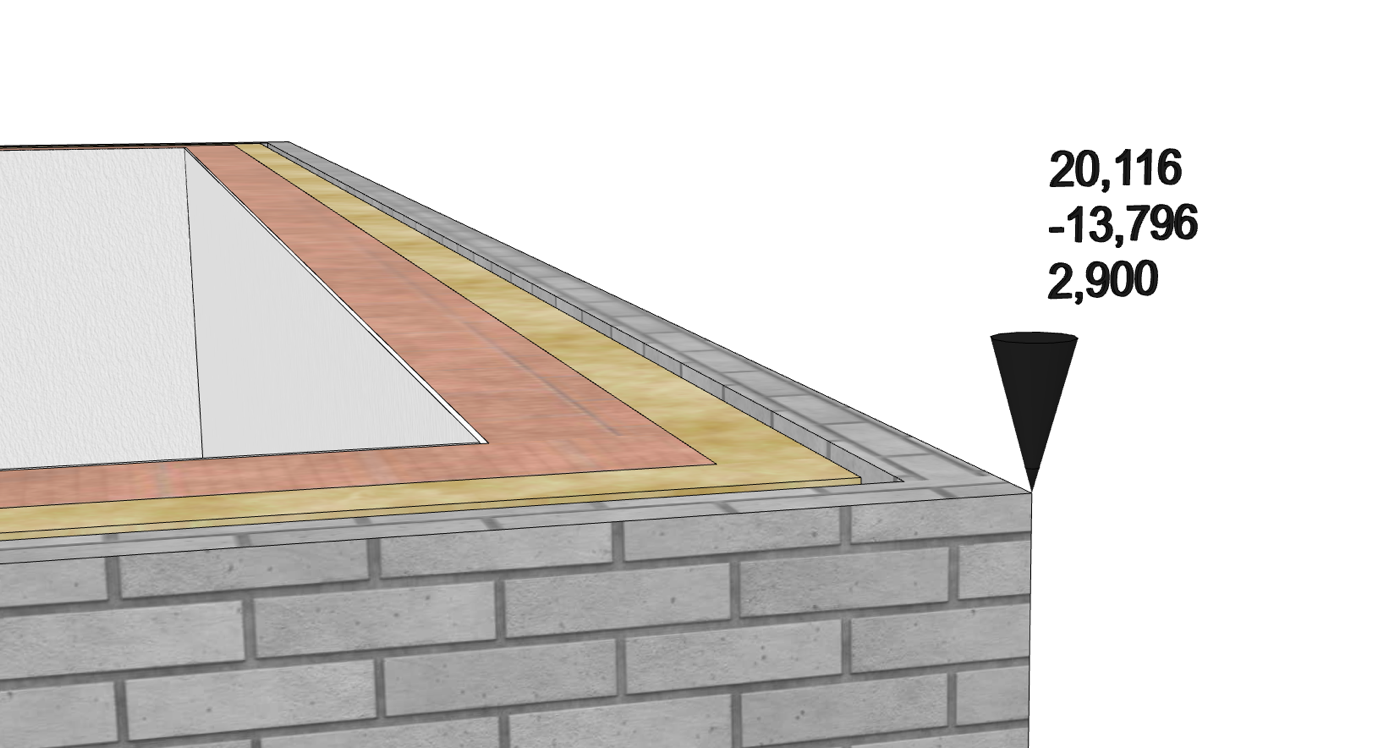

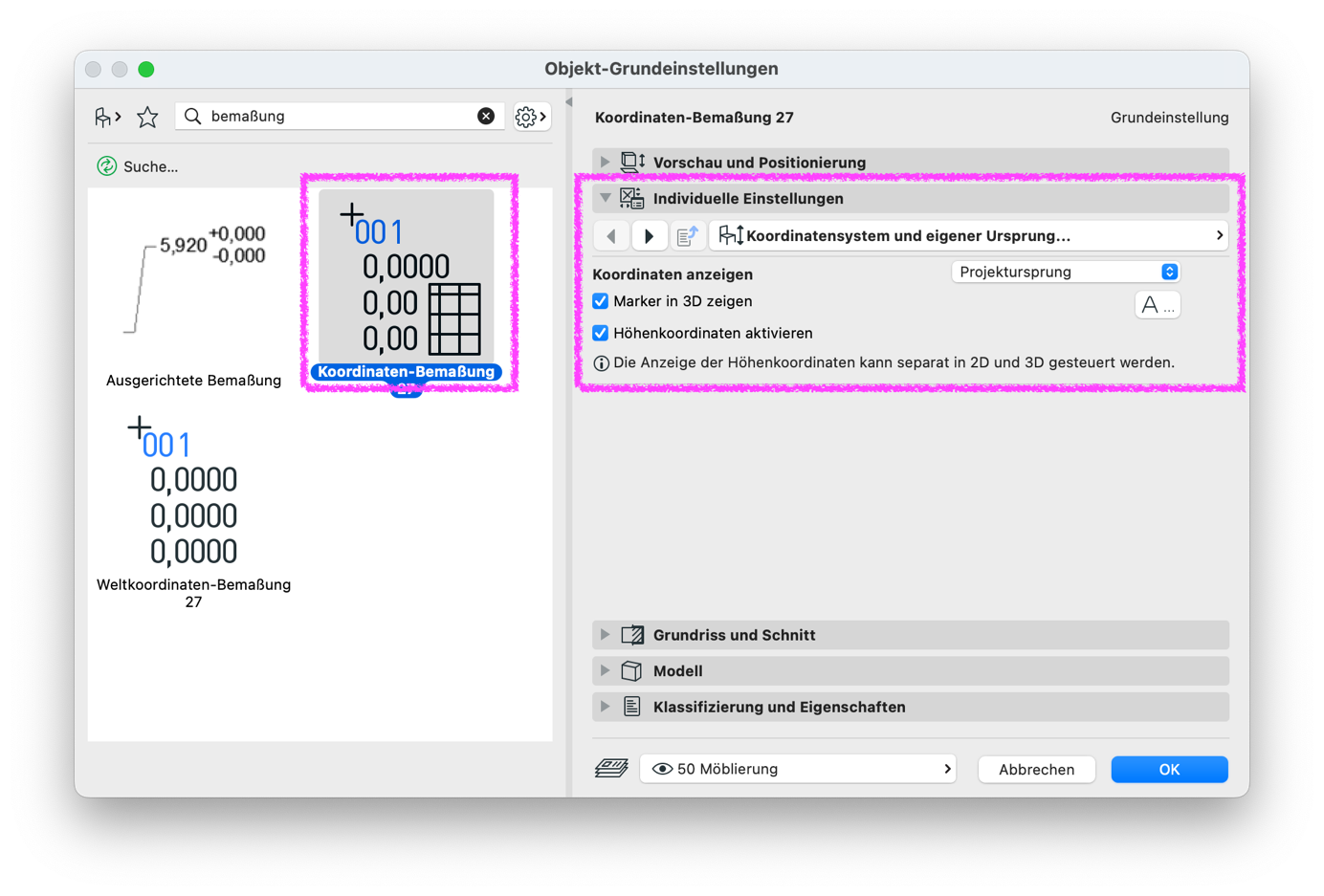

Gut zu wissen: Mit bestimmten Objekten, wie z.B. dem Objekt Koordinaten-Bemaßung 27, ist es möglich, die Höhenbemaßung direkt am 3D-Modell im 3D-Fenster zu erstellen:
