Problemstellung
Der Schatten wird im 3D-Modell bzw. 3D-Fenster nicht angezeigt.
Troubleshooting

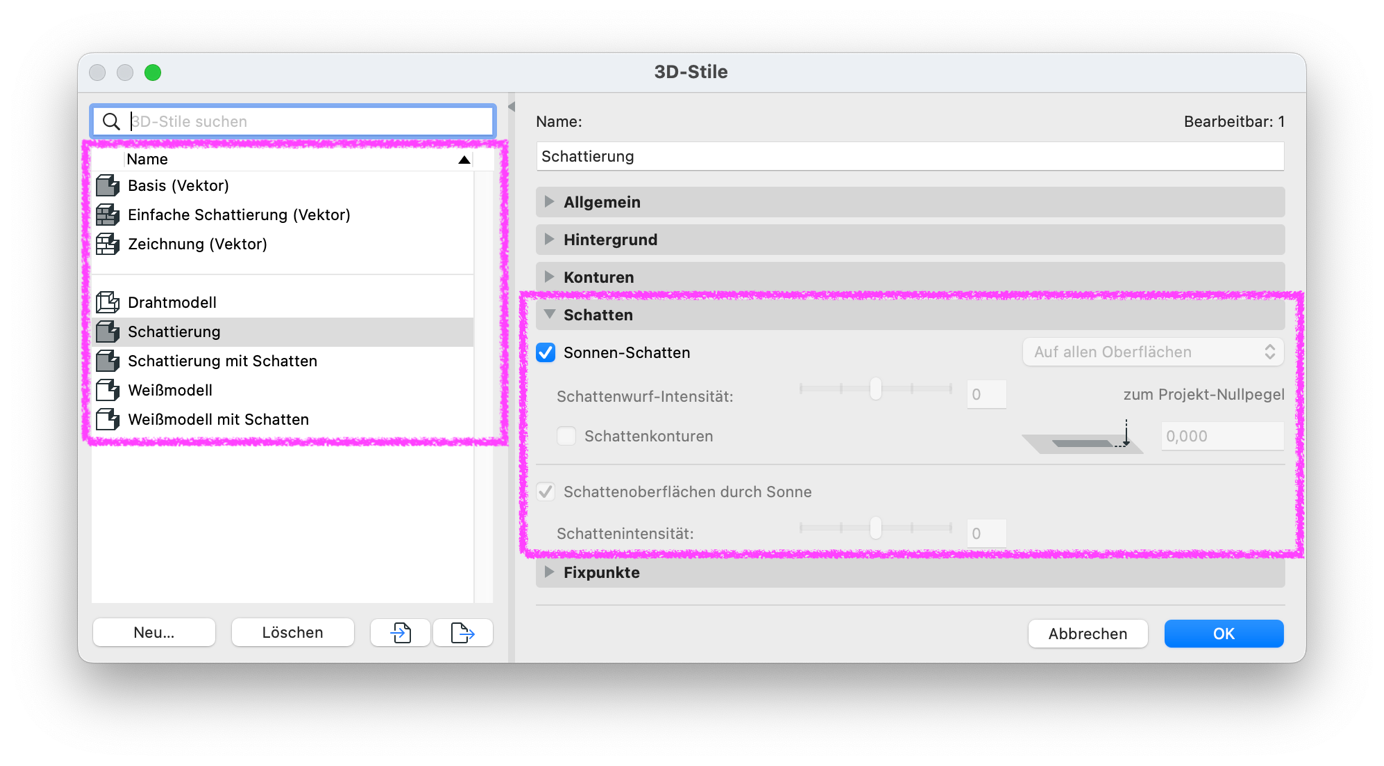

1. 3D-Stile prüfen
Ansicht > 3D-Darstellungsmodus > 3D-Stile… > Schatten
- Ist ein 3D-Stil ausgewählt, für welchen ein Schatten angezeigt werden kann (zum Beispiel kann für „Drahtmodell“ kein Schatten angezeigt werden)?
- Ist für den ausgewählten 3D-Stil die Einstellung Sonnen-Schatten aktiviert?
Weitere Informationen zu diesem Thema bietet der folgende Link:

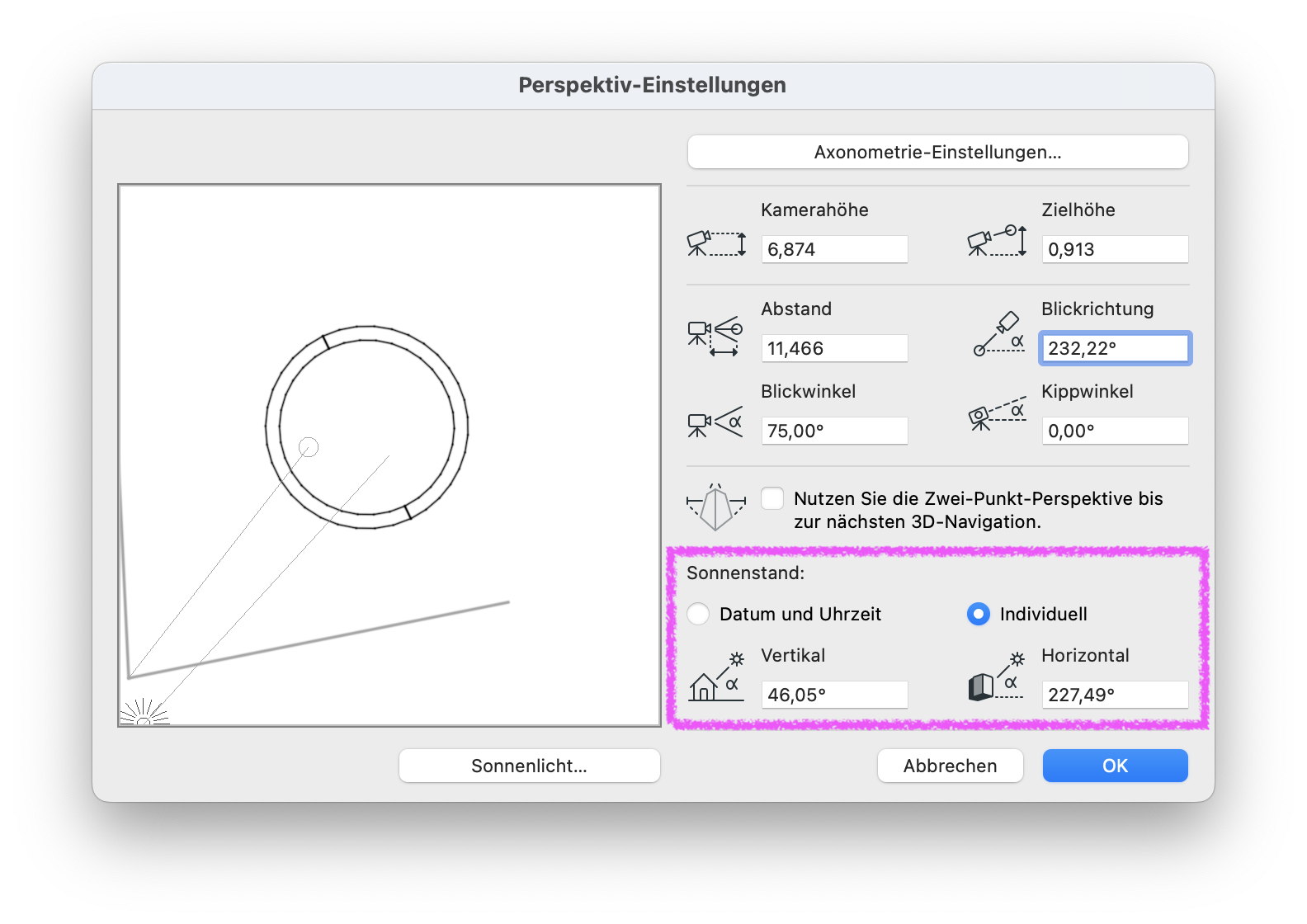

2. Standort & Projektionsart prüfen
Ansicht > 3D-Darstellungsmodus > Standort & Projektionsart…
- Sind unter Sonnenstand die Grad-Angaben für Vertikal und Horizontal korrekt eingegeben, sodass ein Schatten angezeigt werden kann (kein Minus-Wert unter Vertikal)?
Weitere Informationen zu diesem Thema bietet der folgende Link:
3. Ebene auf opak gestellt?
Dokumentation > Ebenen > Ebenen (Modelldarstellung)…
Ist die Ebene, auf welcher sich die Elemente befinden, welche Schatten werfen, auf opak gestellt?
