Beschreibung
Das im Layout abgelegte 3D-Modell kann nicht zu einer 3D-PDF konvertiert werden, bzw. der Export des 3D-Modells gibt nur eine Abbildung des Modells wieder.
Troubleshooting
Um ein 3D-PDF zu erzeugen ist es notwendig, dass das 3D-Modell der Zeichnung noch einmal in der PDF verankert wird. Die folgenden Schritte sind hierbei zu beachten:
1. Einstellen der gewünschten Sicht im 3D-Modell.
3D-Fenster öffnen und Sicht des Modells wie gewünscht einstellen.
2. Speichern des Modells als U3D-Datei

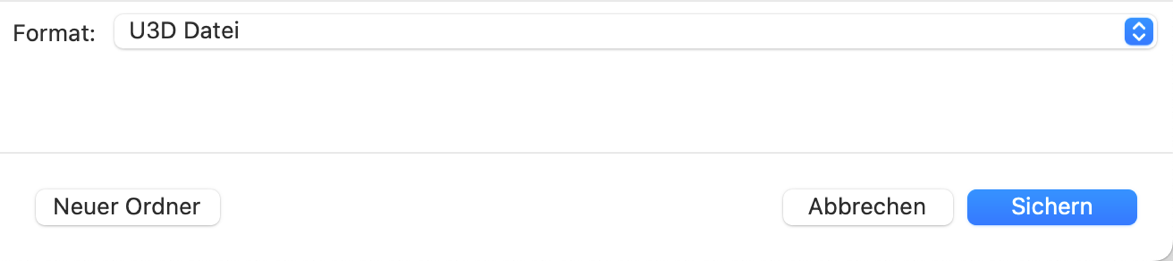

Nachdem die Sicht eingestellt ist, muss diese als U3D-Datei, über Ablage > Sichern als... abgespeichert werden.
3. 3D-Modell als Ausschnitt speichern

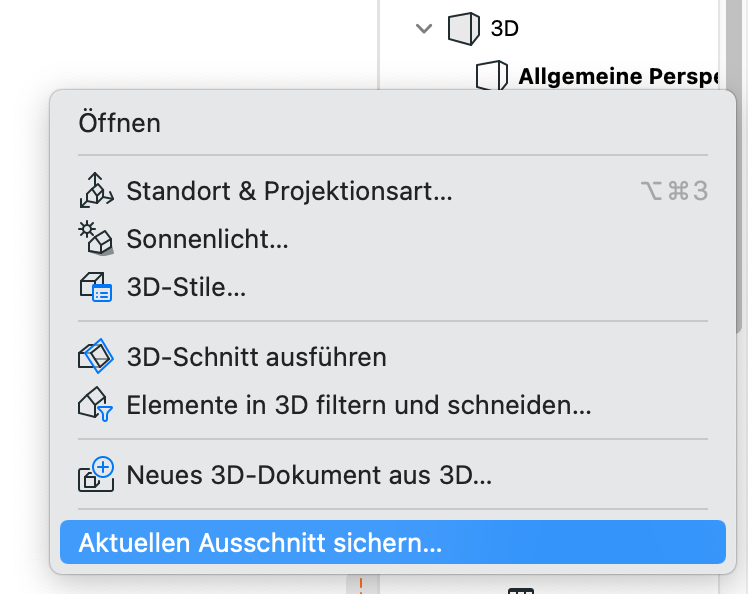

Das 3D-Modell muss daraufhin als Ausschnitt gespeichert werden, sodass dieser 3D Ausschnitt auf dem Layout platziert werden kann.
4. 3D-Ausschnitt auf Layout platzieren
Der erstellte 3D Ausschnitt muss anschließend auf dem gewünschten Layout platziert werden und gegebenenfalls in ein Publisher-Set übertragen werden.
Hinweis:
Wenn statt dem Layout der 3D-Ausschnitt direkt verwendet wird, steht später nicht die Option Eingebetteter 3D Inhalt zur Verfügung!
5. Ausgabeformat definieren

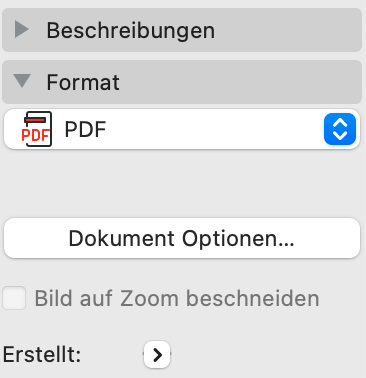

Das Ausgabeformat des Layouts muss mit dem Format PDF eingestellt werden.
6. Überprüfen der PDF-Optionen

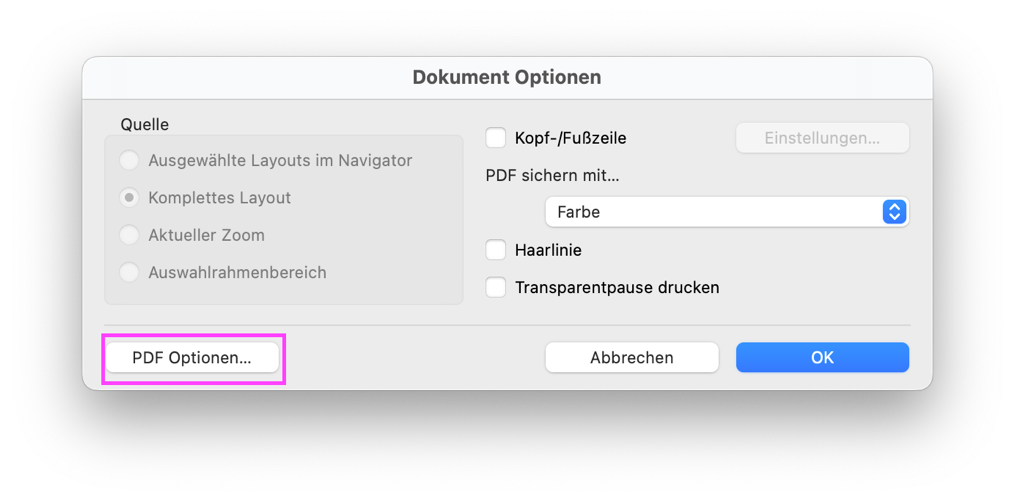

Die PDF Optionen müssen überprüft werden. Diese können über die Registerkarte Format am unteren Rand des Publishers, mit dem Button Dokument-Optionen aufgerufen werden. Der Button PDF Optionen wird im darauffolgenden Fenster sichtbar.
7. U3D-Datei einbetten

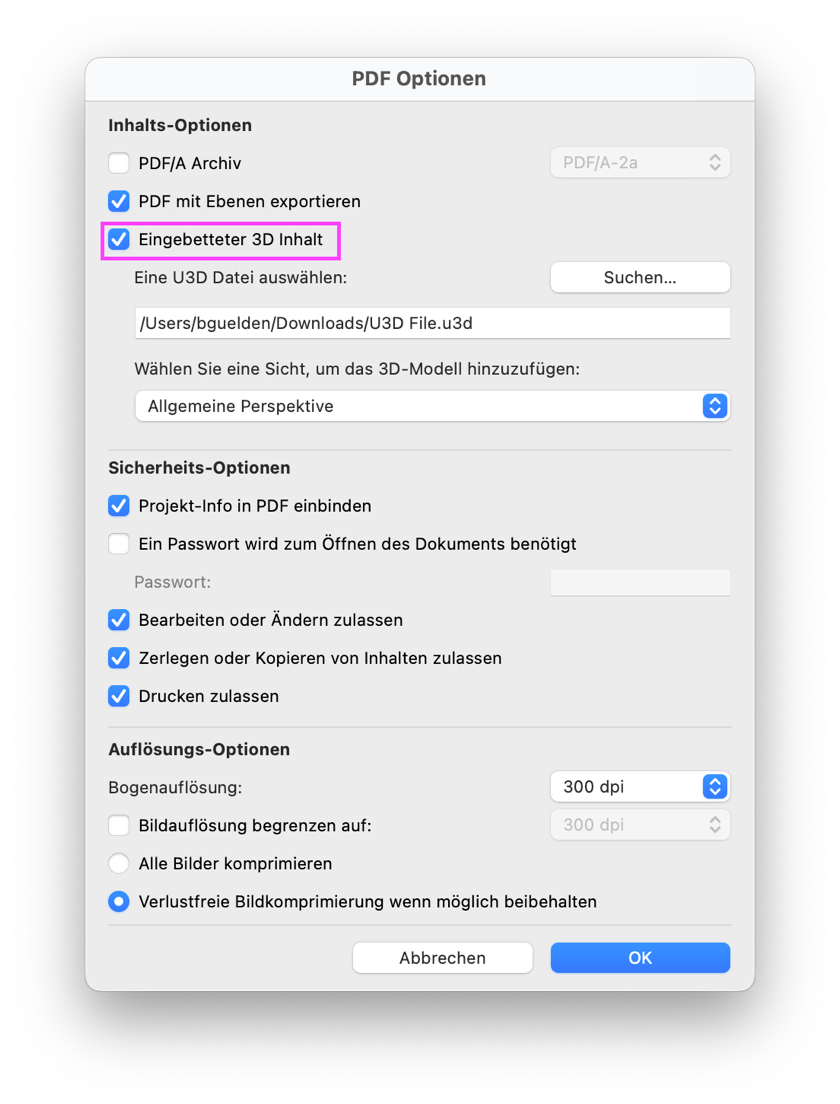

Unter den PDF Optionen muss das Feld Eingebetteter 3D Inhalt aktiviert werden. Dort kann der zuvor gespeicherte U3D-Datei-Inhalt eingebettet werden.

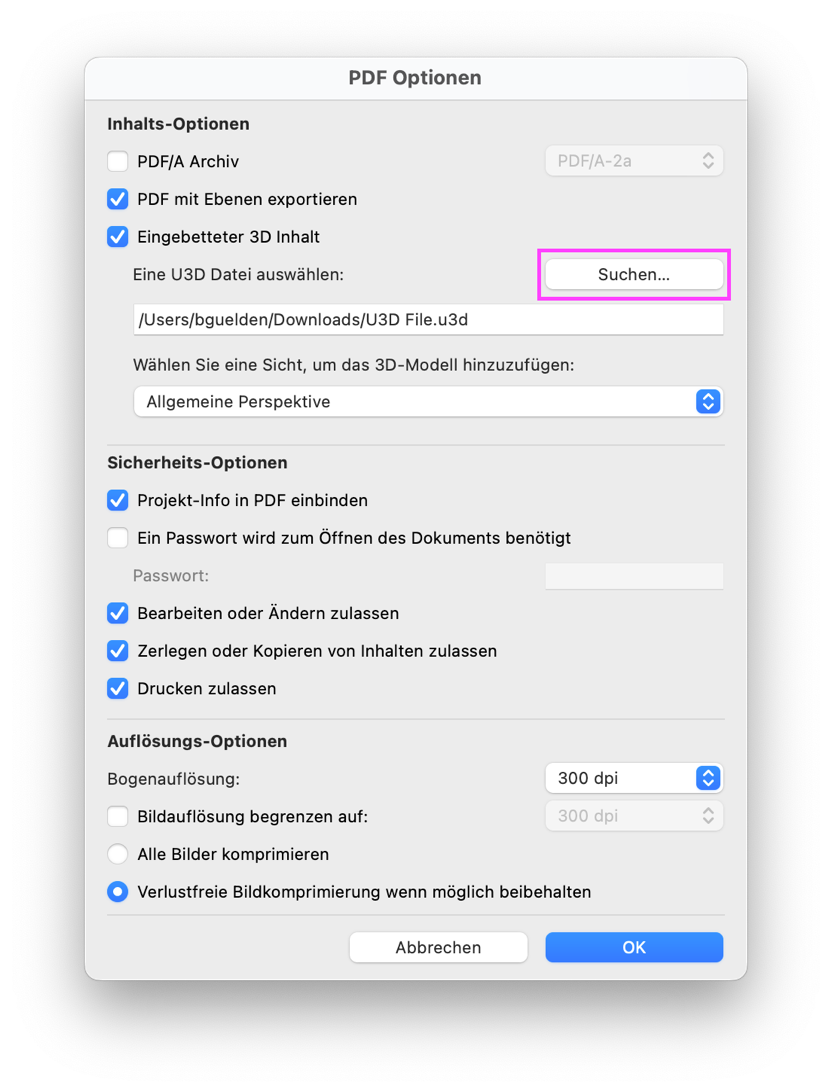

Über die Schaltfläche Suchen, kann anschließend die U3D-Datei ausgewählt werden.
Durch OK werden die Änderungen übertragen.
Hinweis:
Wenn in den PDF-Optionen das PDF/A-Format ausgewählt ist, sind die Option zum Einbetten von U3D-Dateien nicht verfügbar.
7. 3D-PDF ausgeben
Zuletzt kann die 3D-PDF über den Publisher ausgegeben werden.
Die resultierende PDF-Datei enthält eine eingebettete U3D-Datei, die in 3D navigierbar ist.
Hinweis:
Das in der PDF eingebettete U3D-Modell kann nur mit Adobe Reader 7.0 oder höher navigiert werden.Hinweis:
In vielen Fällen bietet sich ein BIMx Modell als eine einfachere und effizientere Alternative zum 3D PDF. BIMx - Export, Upload und Download
