Problemstellung
Mit dem Raumstempel-Werkzeug sind Raumstempel im Grundriss erstellt worden. Der Raumstempel-Textblock und/oder die Raumstempel-Fläche werden nicht mehr dargestellt.
Troubleshooting

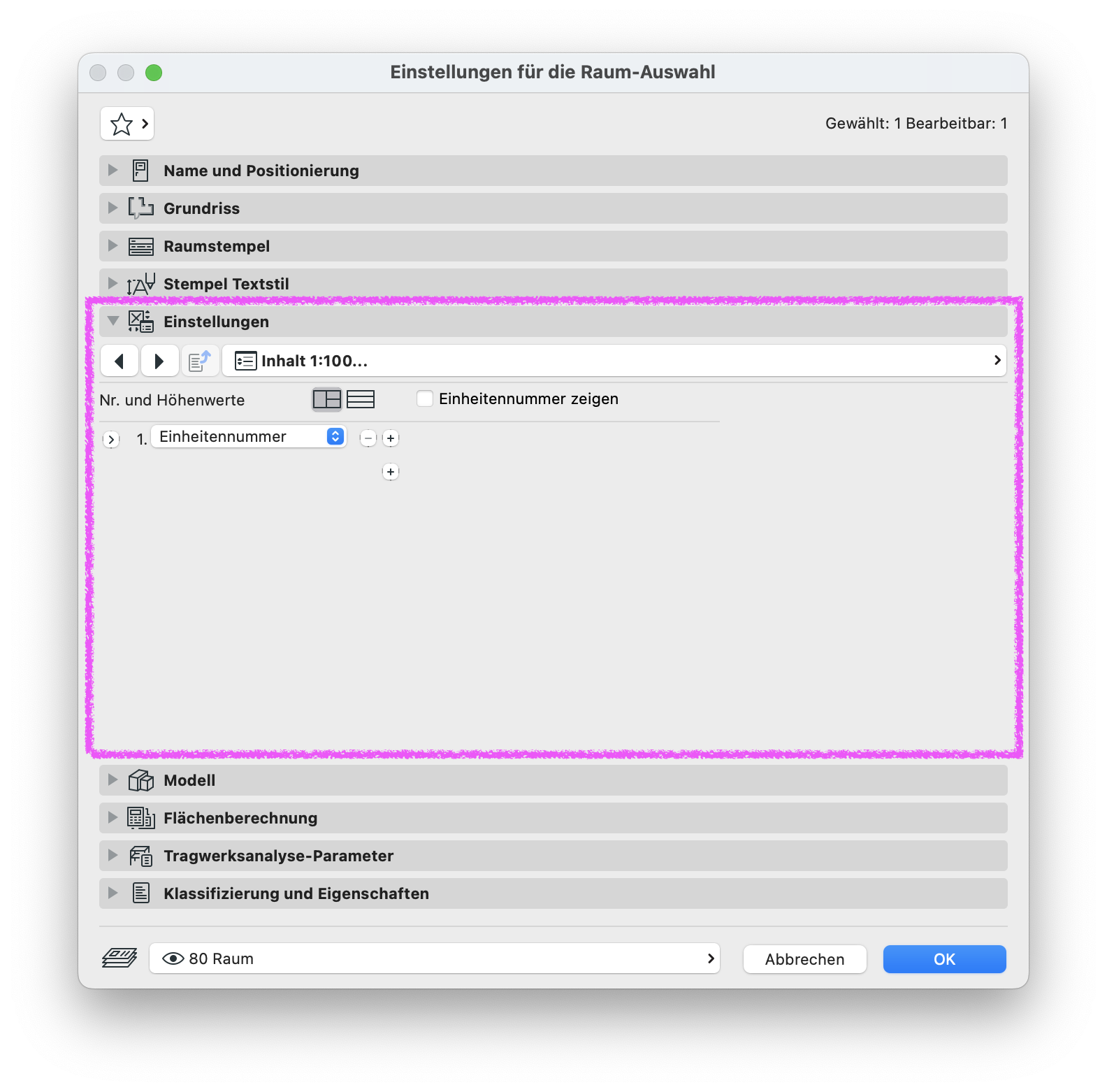

1. Inhalte aktiviert?
Raum auswählen > Einstellungen für die Raum-Auswahl > Einstellungen > Inhalt 1:X…
Sind Inhalte eingestellt bzw. aktiviert?

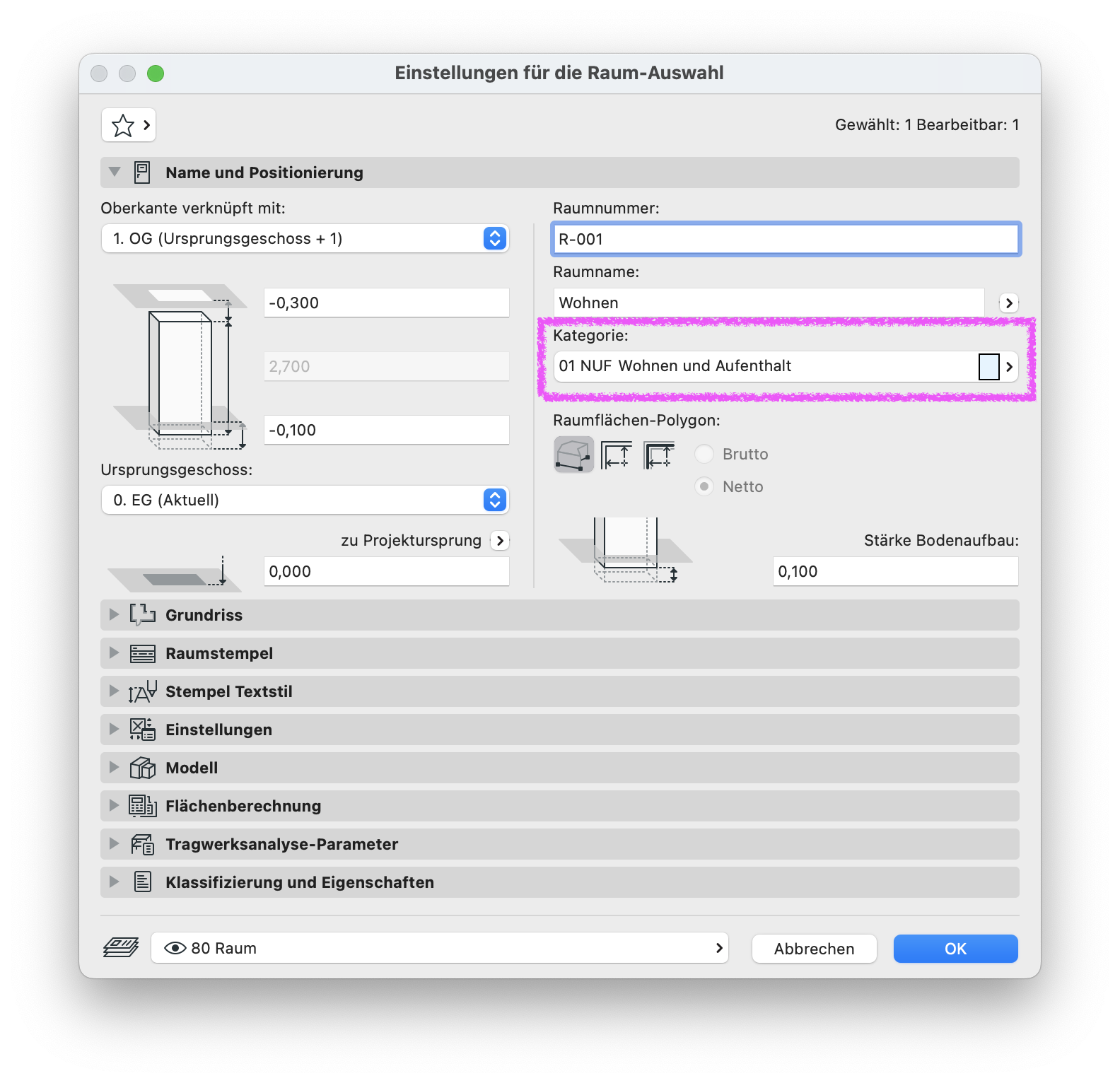

2. Raumkategorie definiert?
Raum auswählen > Einstellungen für die Raum-Auswahl > Name und Positionierung
Welche Raumkategorie ist für den ausgewählten Raumstempel definiert?

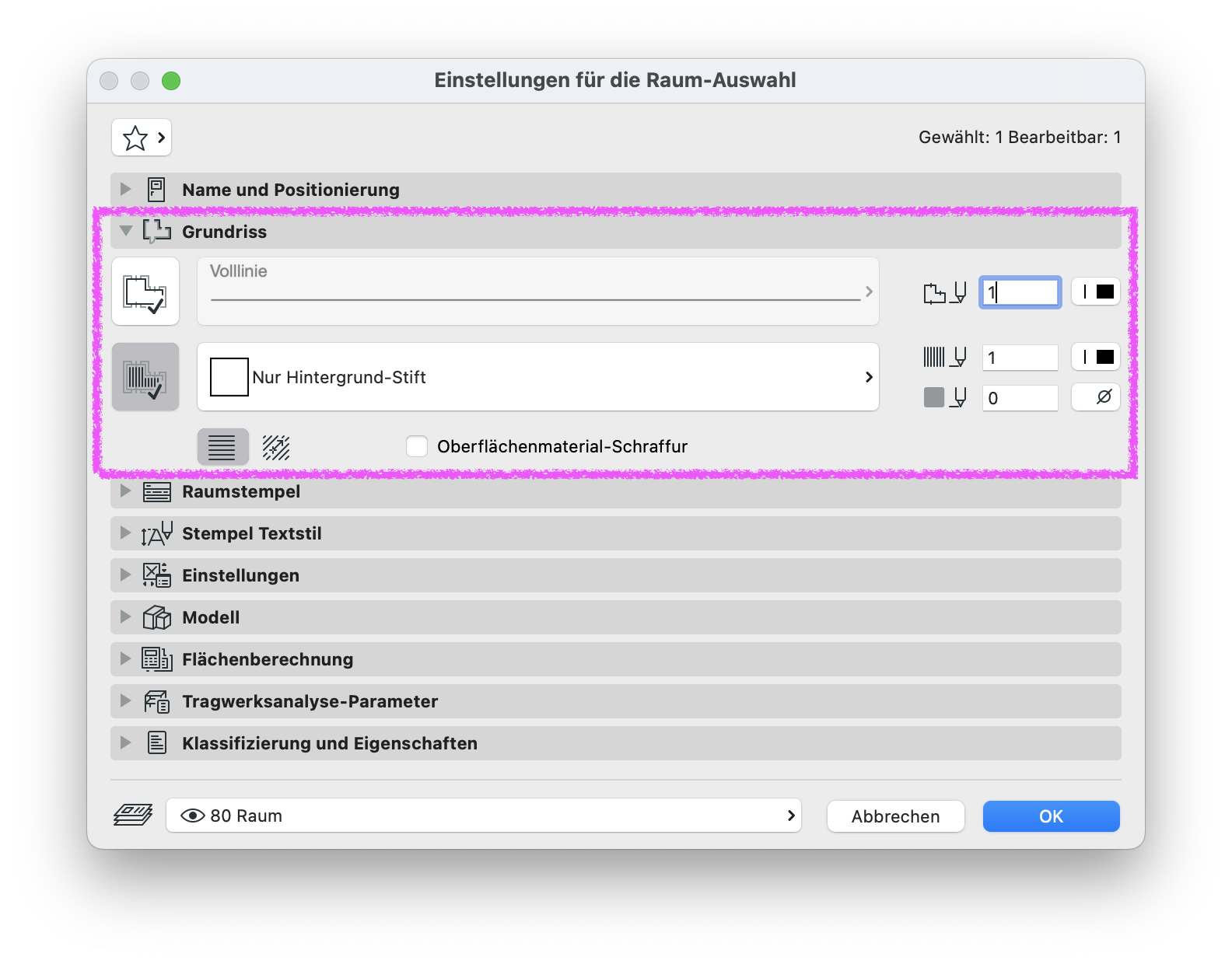

3. Grundrissdarstellung korrekt eingestellt?
Raum auswählen > Einstellungen für die Raum-Auswahl > Grundriss
- Ist eine Konturlinie aktiviert? Falls ja, mit welcher Stiftnummer?
- Ist eine Schraffur aktiviert? Falls ja, mit welchen Stiftnummern?
- Ist ein Bezugsvektor für die Schraffur eingestellt?
- Ist die Funktion Oberflächenmaterial-Schraffur aktiviert oder nicht?

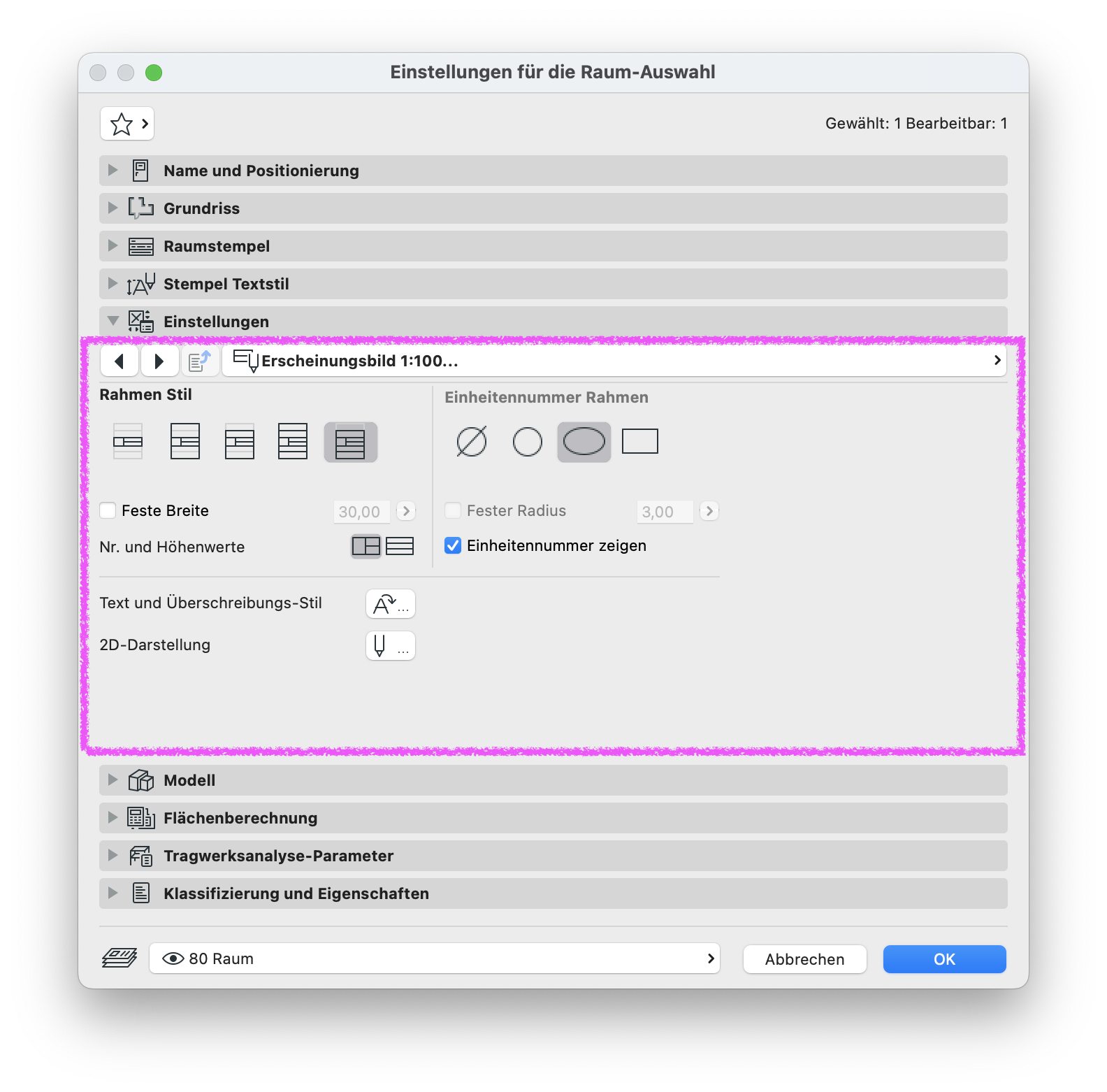

4. Einstellungen zum Erscheinungsbild prüfen
Raum auswählen > Einstellungen für die Raum-Auswahl > Einstellungen > Erscheinungsbild 1:X…
- Welcher Rahmen Stil ist gewählt?
- Welcher Einheitennummer Rahmen ist gewählt?
- Ist die Funktion Einheitennummer zeigen aktiviert oder nicht?

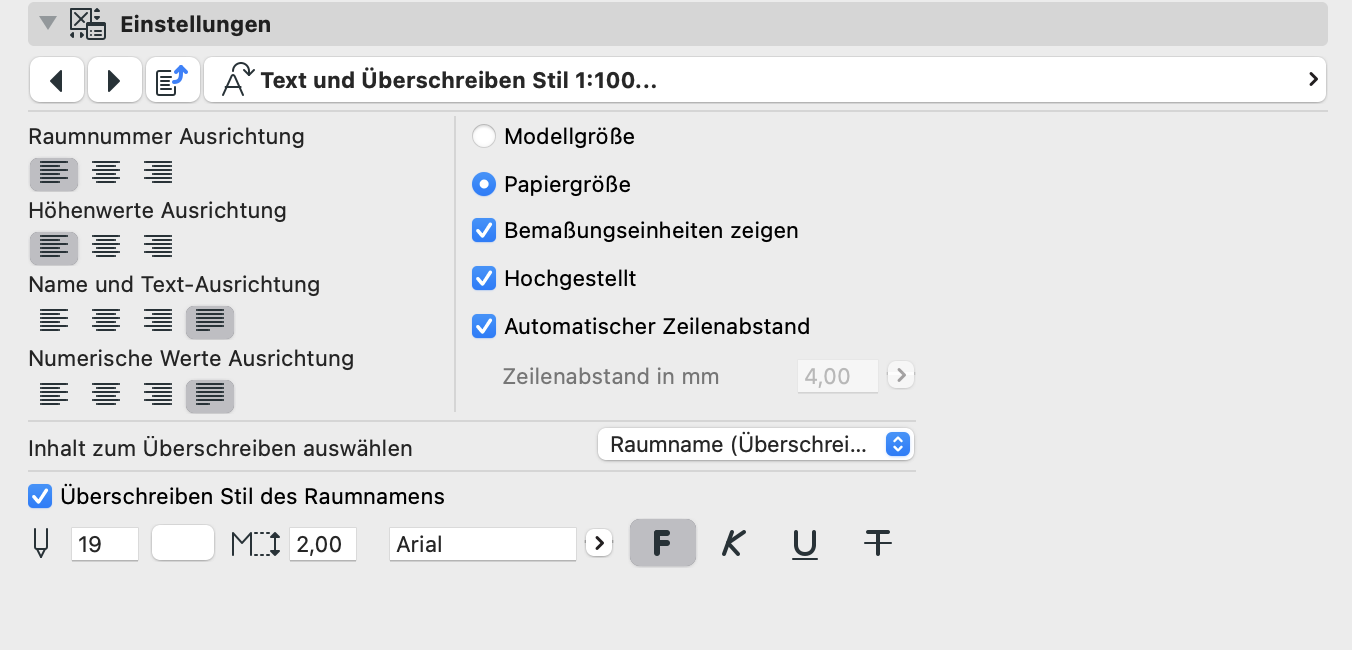

Text und Überschreibungs-Stil 1:X – Einstellungen prüfen:
- Werden Inhalte überschrieben und falls ja, mit welcher Stiftnummer?

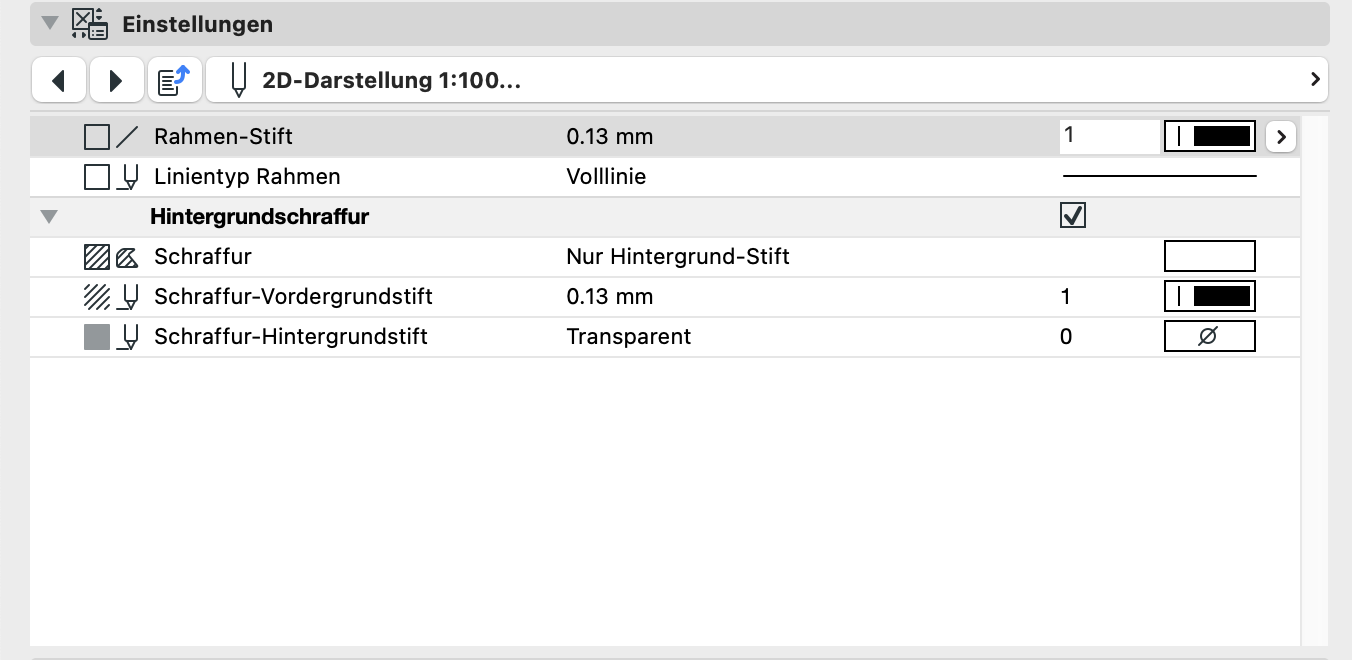

2D-Darstellung 1:X – Einstellungen prüfen:
- Welcher Rahmenstift ist ausgewählt?
- Welcher Linientyp für den Rahmen?
- Wird die Hintergrundschraffur überschrieben? Falls ja, mit welchem Schraffurtyp und welchen Stiftnummern?
Weitere Informationen zu diesem Thema bietet der folgende Link:
7. Ebene sichtbar?
Dokumentation > Ebenen > Ebenen (Modelldarstellung)…
Ist die Ebene, auf welche sich die Räume befinden, aktiv bzw. sichtbar?

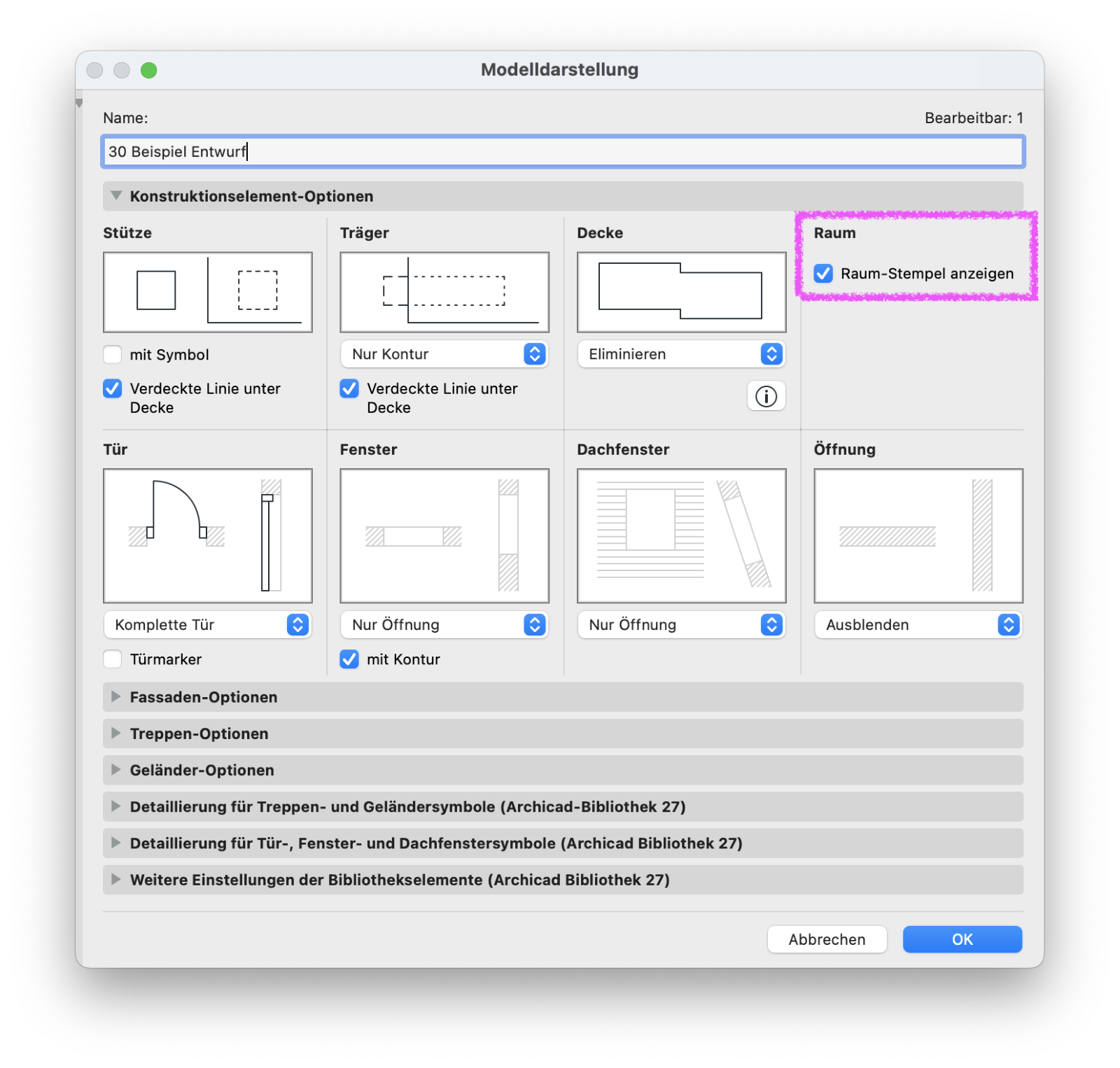

8. Räume in Modelldarstellung aktiviert?
Dokumentation > Modelldarstellung > Modelldarstellung-Name > Konstruktionselement-Optionen > Raum
Ist die Funktion Raum-Stempel anzeigen aktiviert?

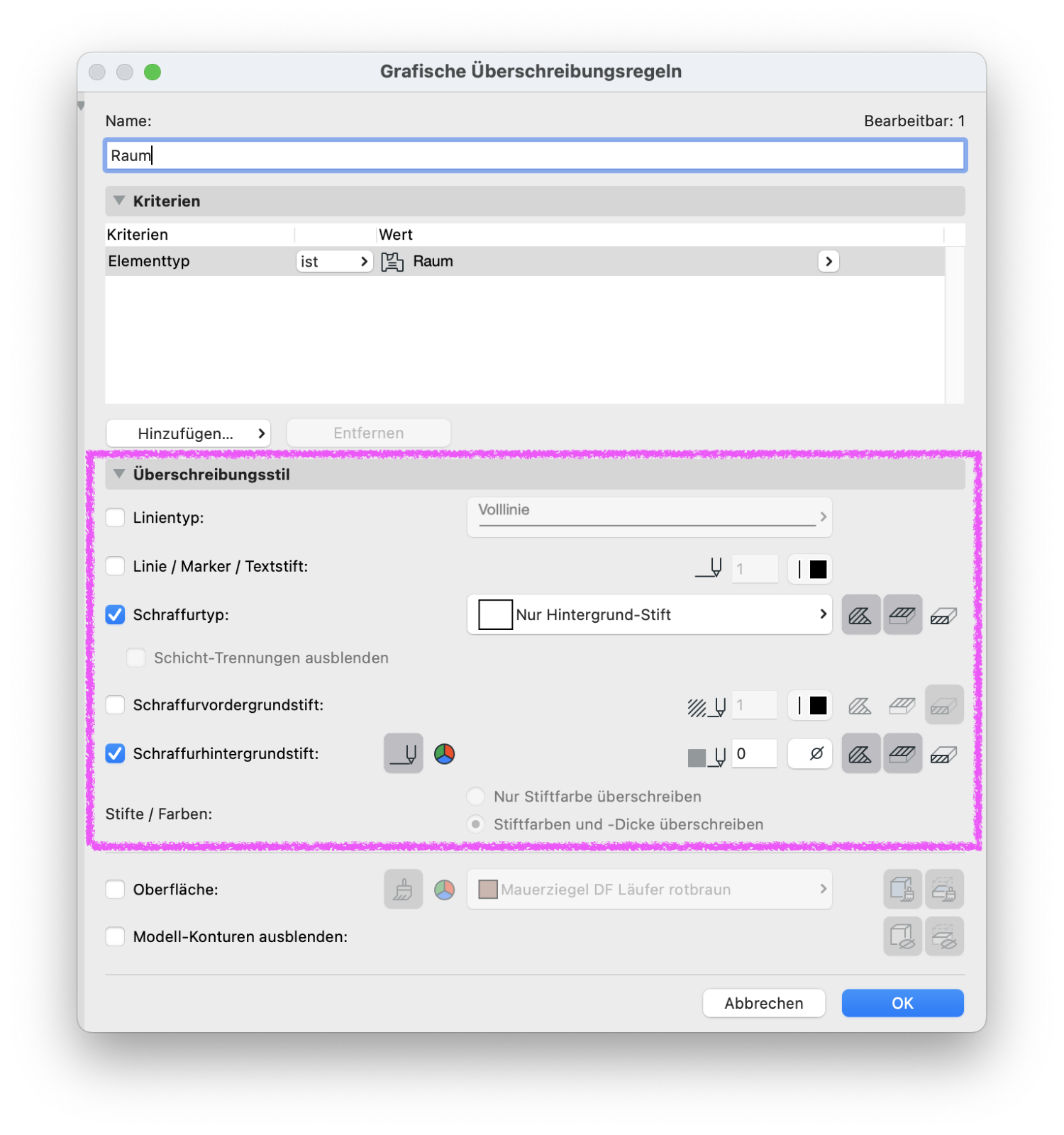

9. Grafische Überschreibung aktiv?
Dokumentation > Grafische Überschreibung > Grafische Überschreibungen…
Ist eine grafische Überschreibungsregel eingestellt bzw. aktiv, welche sich auf die Darstellung bzw. Sichtbarkeit der Räume auswirkt?

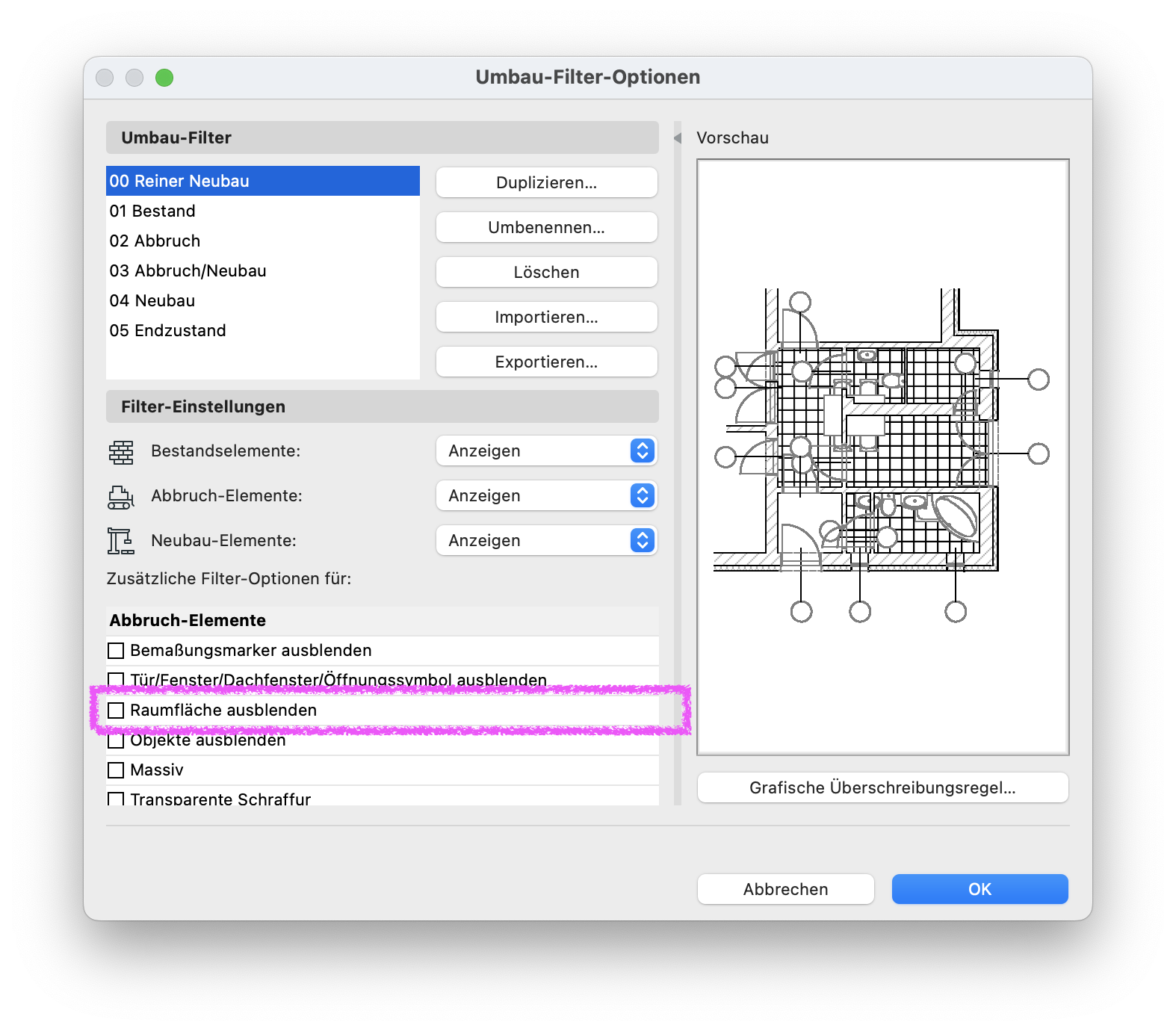

10. Umbau-Filter-Optionen prüfen
Dokumentation > Umbau > Umbau-Filter-Optionen…
Ist ein Umbau-Filter mit einer grafischen Überschreibungsregel für Bestand, Abbruch und/oder Neubau eingestellt bzw. aktiv, welche sich auf die Darstellung bzw. Sichtbarkeit der Räume auswirkt?
Die Funktion Raumfläche ausblenden muss deaktiviert sein, sofern Räume mit dem Umbaustatus „Abbruch“ existieren.
11. Einstellungen der Raumkategorien prüfen
Optionen > Element-Attribute > Raumkategorien…
- Welche Raumkategoriefarben sind für die aktivierten Raumkategorien definiert?
- Welcher Raumstempel ist ausgewählt?

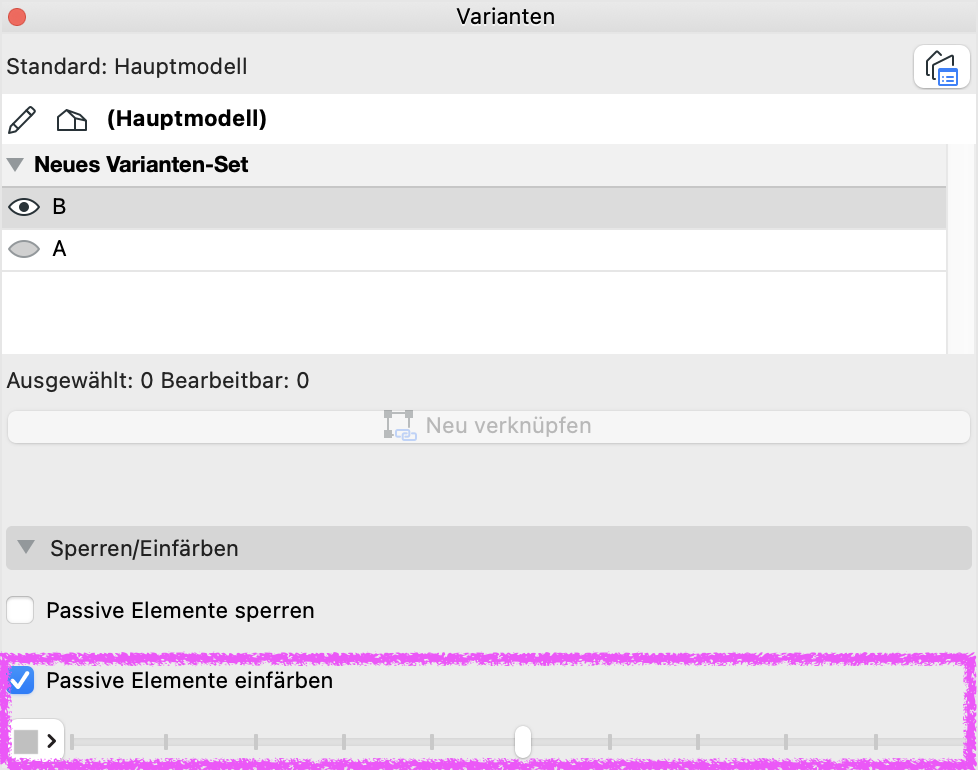

12. Einstellung der Variantenplanung prüfen
Dokumentation > Variantenplanung > Varianten-Manager bzw. Varianten-Palette
- Wird mit der Variantenplanung gearbeitet und sind Räume Bestandteil von Varianten?
- Ist die Funktion Passive Elemente einfärben aktiv?

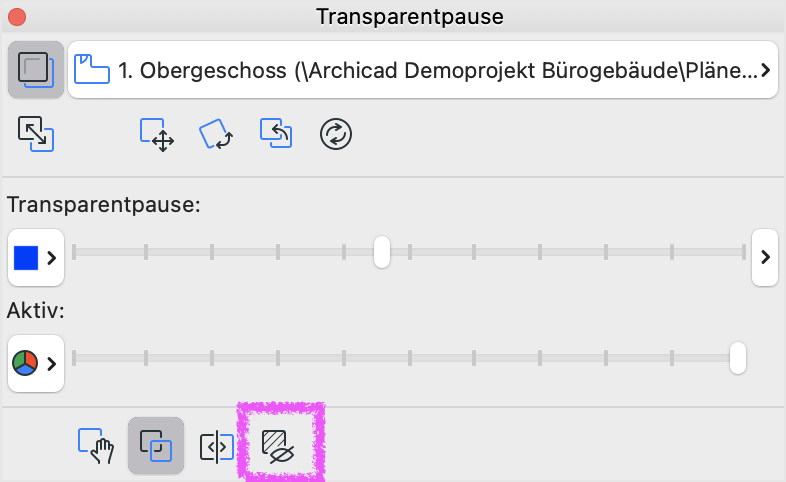

13. Transparentpausen-Optionen prüfen
Ansicht > Transparentpausen-Optionen > Schraffuren und Raumflächen transparent anzeigen
Die Funktion Schraffuren und Raumflächen transparent anzeigen muss deaktiviert sein.
