Problemstellung

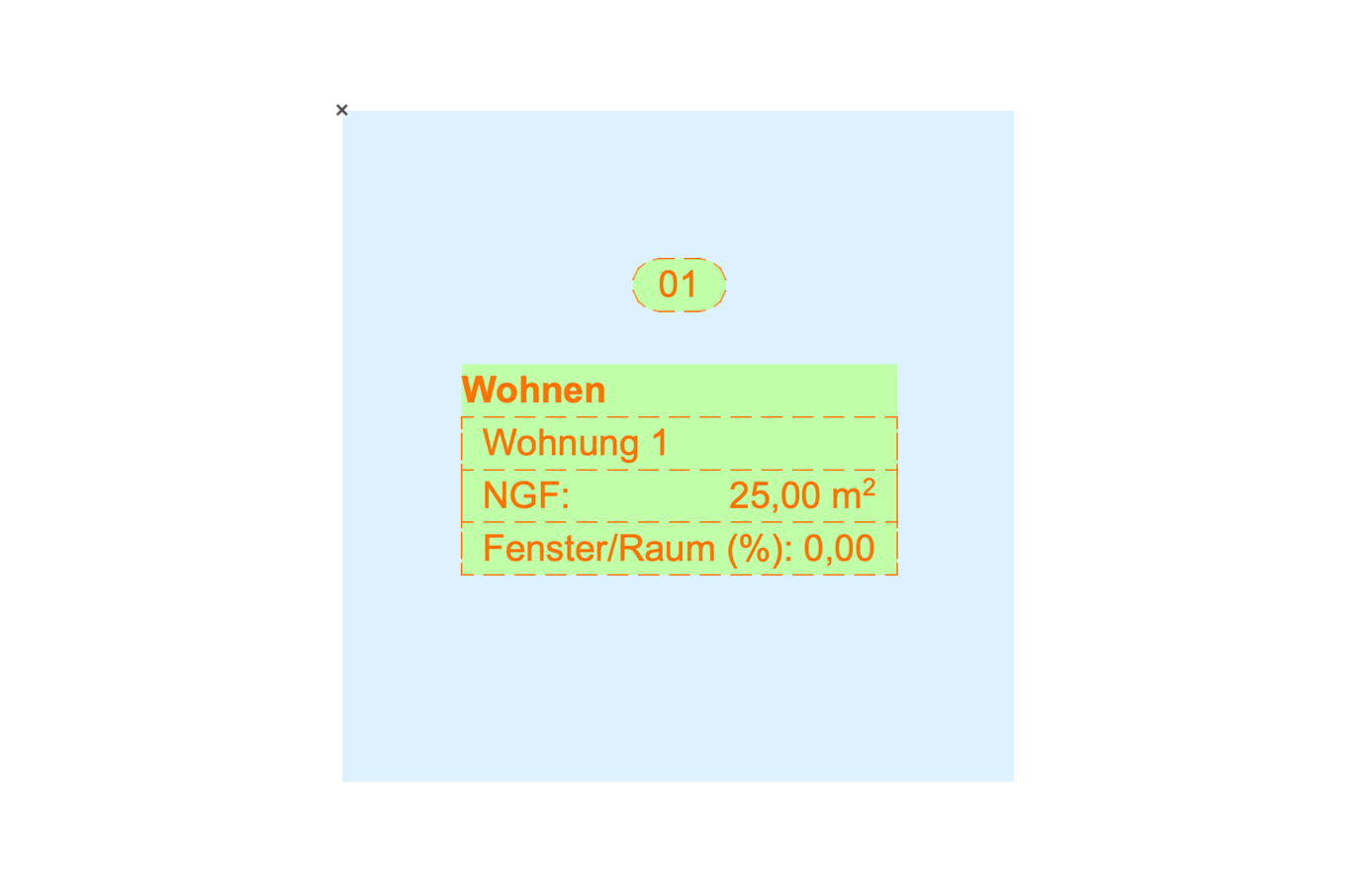

Eine grafische Überschreibungsregel soll ausschließlich auf den Textblock eines Raumstempels angewendet werden. Jedoch werden entweder keinerlei Veränderungen der Darstellung erzielt oder der Raumstempel bzw. die Raumfläche als Ganzes wird grafisch überschrieben.
Troubleshooting
1. Grafische Überschreibungsregel prüfen

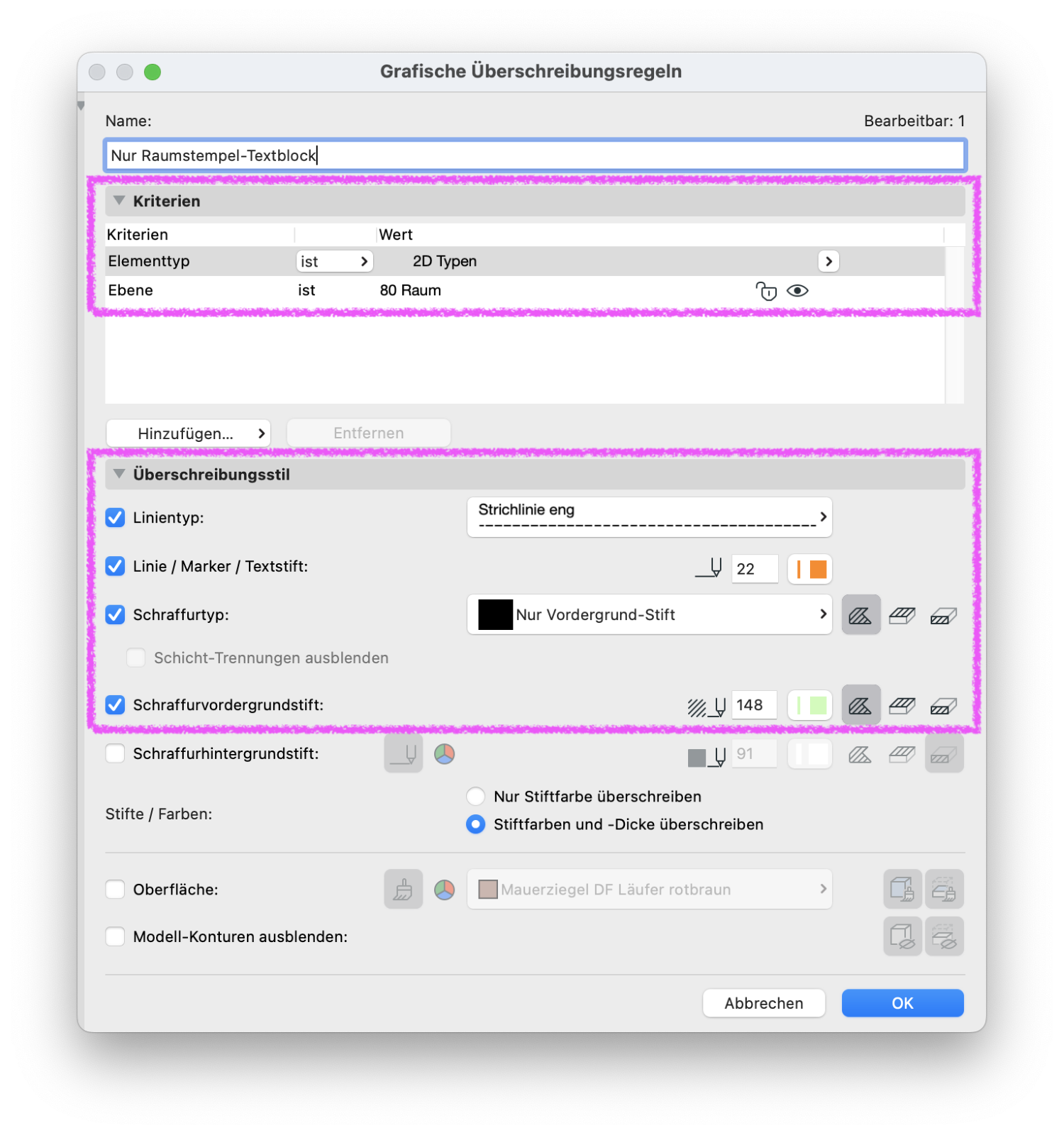

Dokumentation > Grafische Überschreibung > Grafische Überschreibungen…
Unter Kriterien müssen die Kriterien Elementtyp = 2D Typen und Ebene = Ebene, auf welcher die Raumstempel liegen eingestellt sein (nicht Elementtyp = Raum).
Gewünschte Überschreibungen einstellen:
- Linientyp
- Linie/Marker/Textstift
- Schraffurtyp
- Schraffurvordergrundstift
Weitere Informationen zu diesem Thema bietet der folgende Link:
