Problemstellung

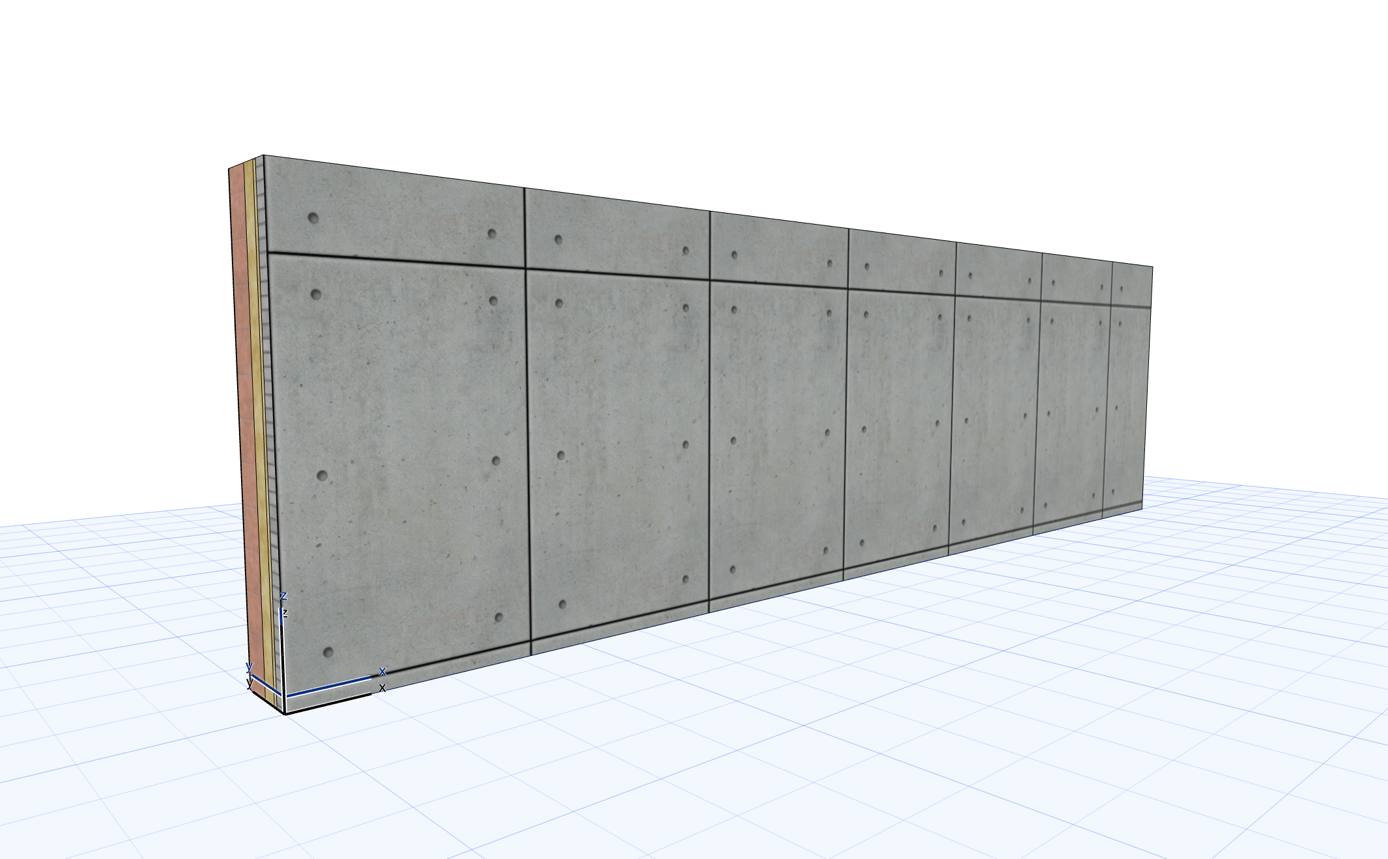

Die zugewiesenen Oberflächenmaterialien / die 3D-Texturen der Oberflächen können nicht mehr angepasst und verändert werden.
Troubleshooting

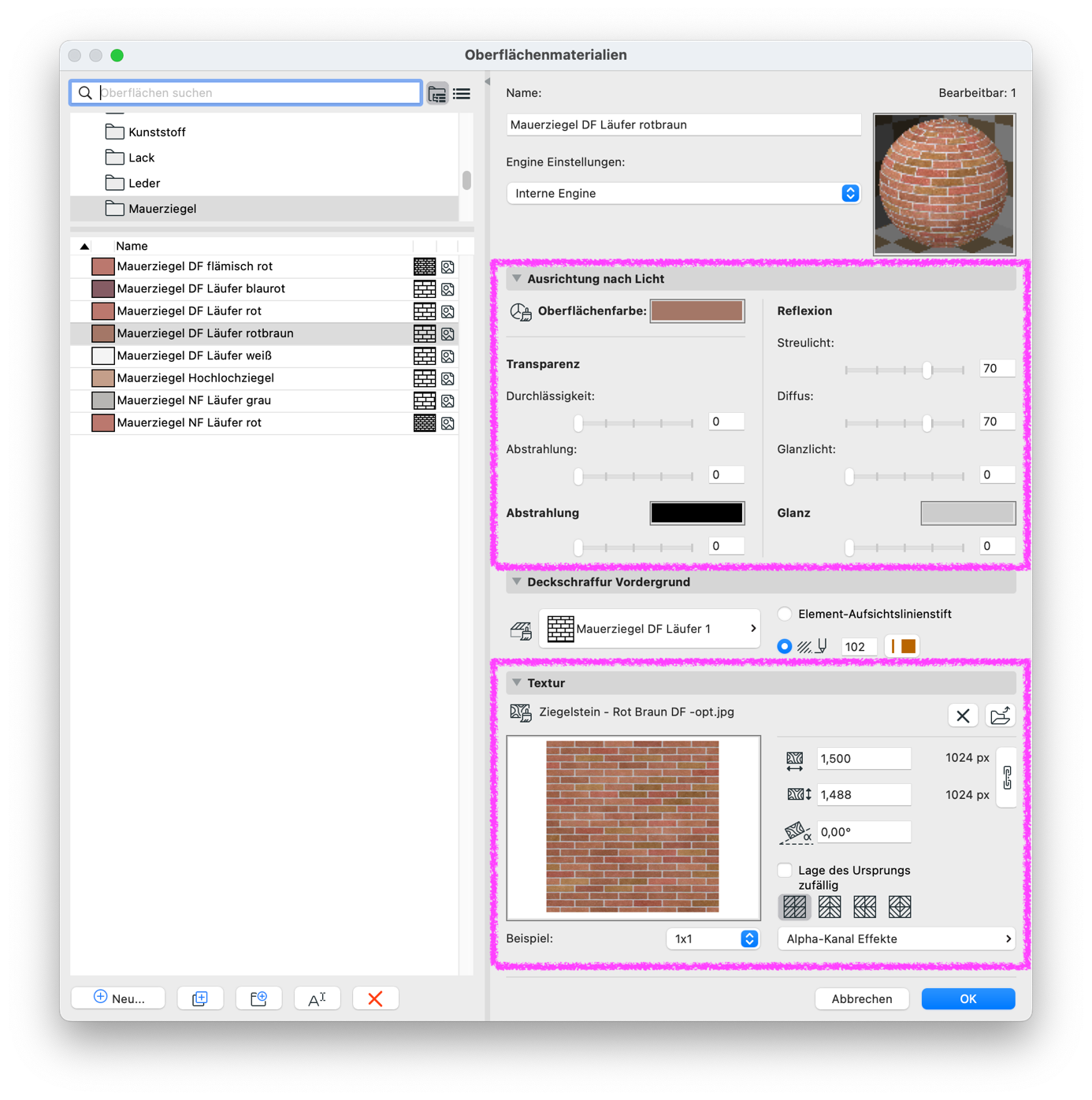

1. Oberflächenmaterial-Einstellungen prüfen
Optionen > Element-Attribute > Oberflächenmaterialien…
- Sind die Einstellungen unter den Rubriken Ausrichtung und Licht und Textur überprüft und korrekt?
- Ist ein Texturbild unter der Rubrik Textur eingeladen bzw. vorhanden?
Weitere Informationen zu diesem Thema bietet der folgende Link:

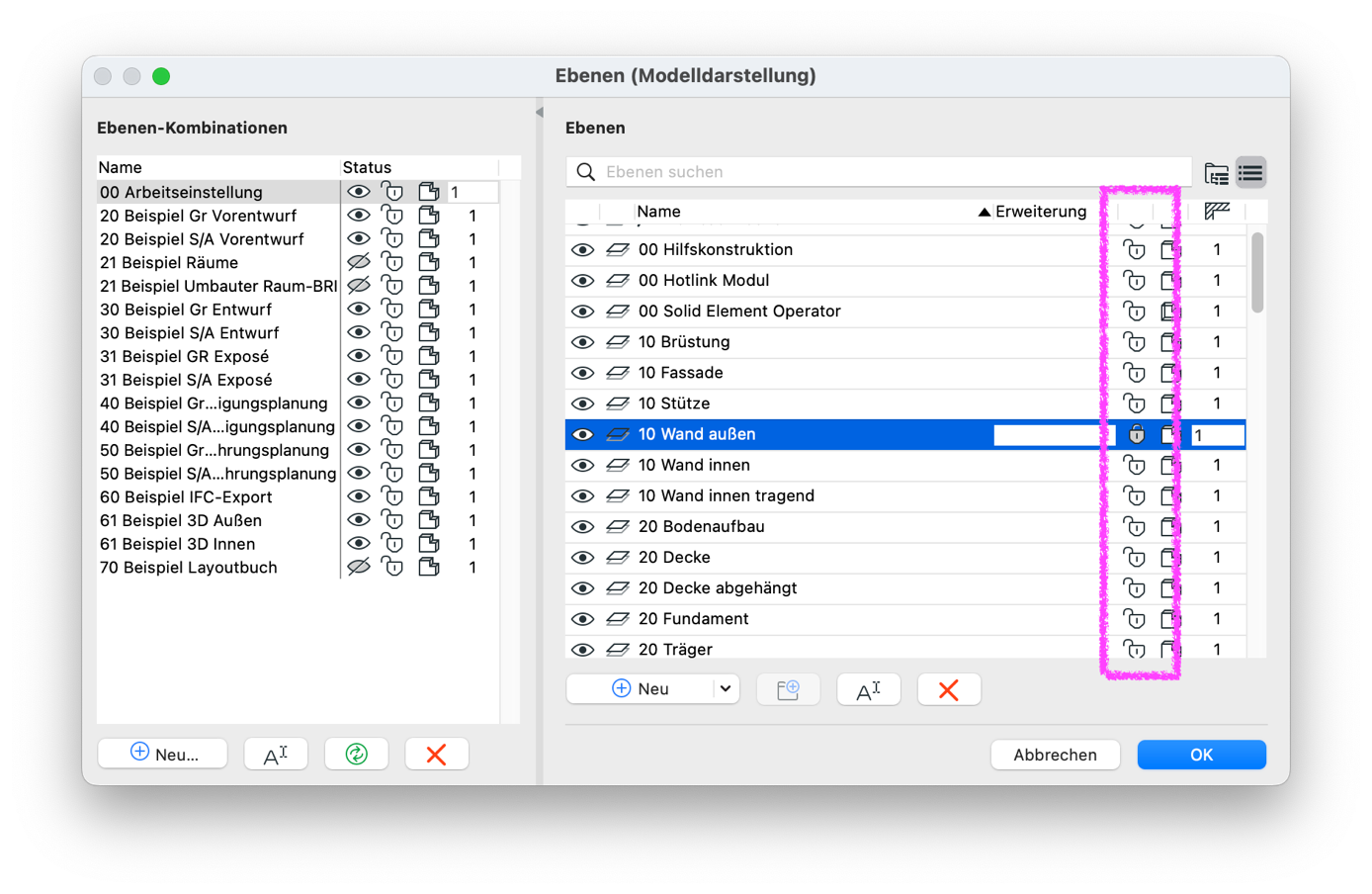

2. Ist die Ebene entsperrt?
Dokumentation > Ebenen > Ebenen (Modelldarstellung)…
Ist die Ebene, auf welche sich das Element befindet, für welches die Oberfläche/Oberflächentextur geändert werden soll, entsperrt?
3. Ist das Element entsperrt?
Bearbeiten > Element sperren > Sperren/Entsperren/Alle entsperren
Ist das Element, für welches die Oberfläche/Oberflächentextur geändert werden soll, entsperrt?

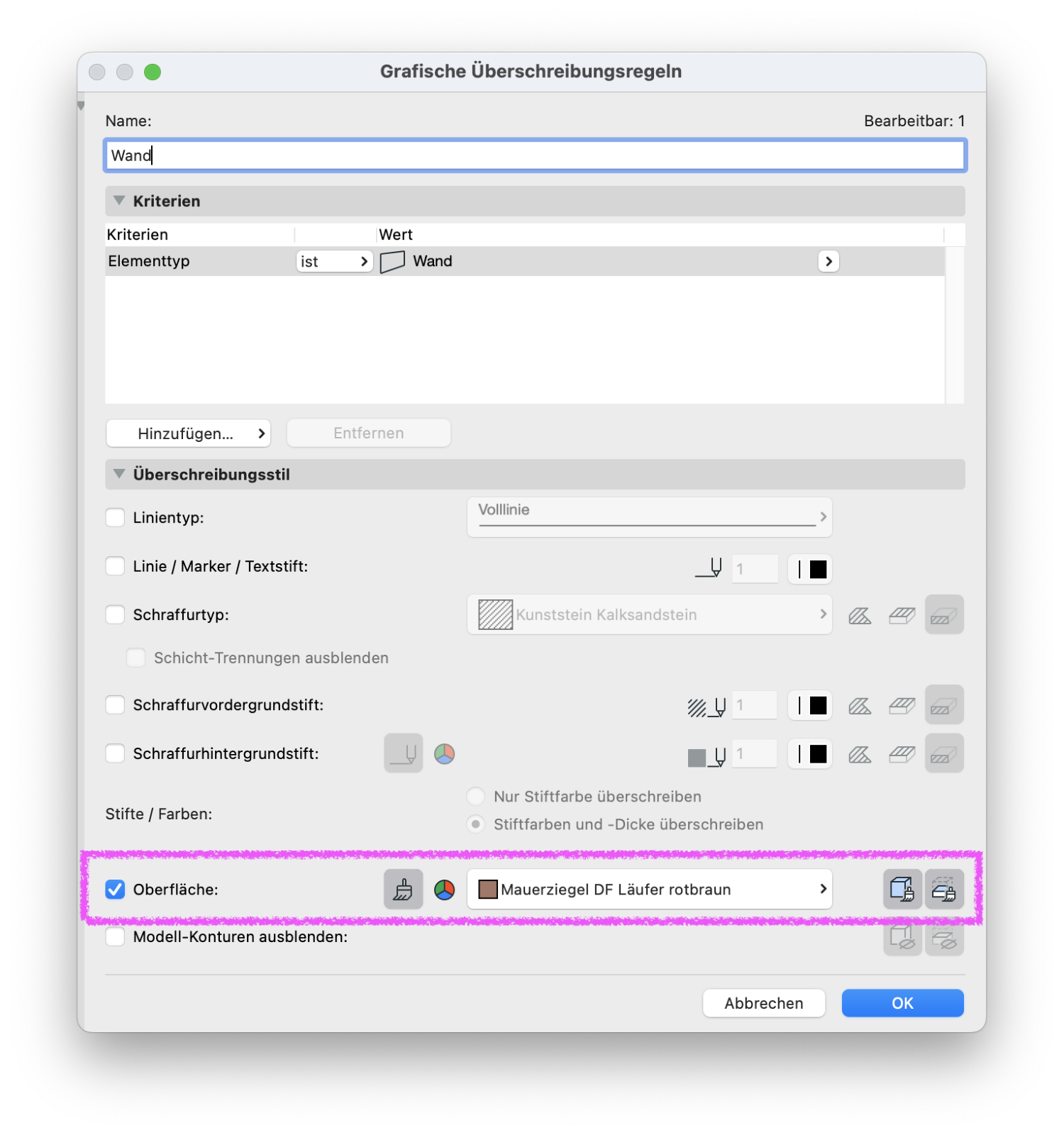

4. Ist eine grafische Überschreibung aktiv?
Dokumentation > Grafische Überschreibung > Grafische Überschreibungen…
Ist eine grafische Überschreibungsregel eingestellt, die sich auf die 3D-Darstellung des Elements auswirkt?
5. Ist ein Umbau-Filter mit einer grafischen Überschreibung aktiv?
Dokumentation > Umbau > Umbau-Filter-Optionen…
Ist ein Umbau-Filter mit einer grafischen Überschreibungsregel für Bestand, Abbruch und/oder Neubau eingestellt und wirkt sich auf die 3D-Darstellung des Elements aus?
6. Welcher 3D-Stil mit welchen Einstellungen ist aktiv?
Ansicht > 3D-Darstellungsmodus > 3D-Stile…
- Welcher von den voreingestellten 3D-Stilen ist aktiv (nur die 3D-Stile Schattierung und Schattierung mit Schatten zeigen die Oberfächenmaterialien bzw. Oberflächentexturen korrekt an)?
- Ist die Einstellung Monochrom-Modell deaktiviert?
7. Funktion 3D-Textur ausrichten im 3D-Fenster angewendet?
Dokumentation > Rendering, Animation etc. > 3D-Textur ausrichten
- Sind die Funktionen Ursprung bestimmen und/oder Richtung einstellen… von dem Menübefehl 3D-Textur ausrichten im 3D-Fenster angewendet?
Weitere Informationen zu diesem Thema bietet der folgende Link:
