Problemstellung

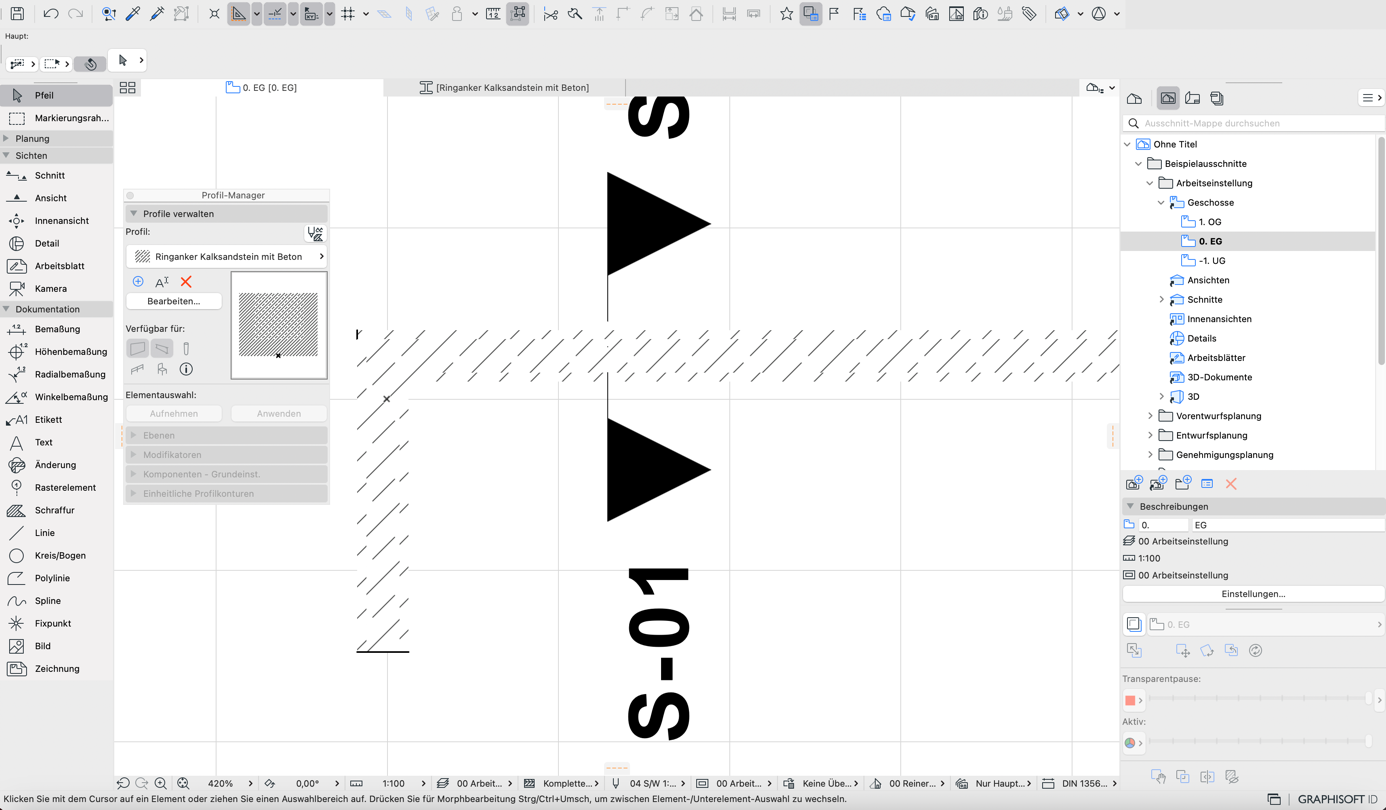

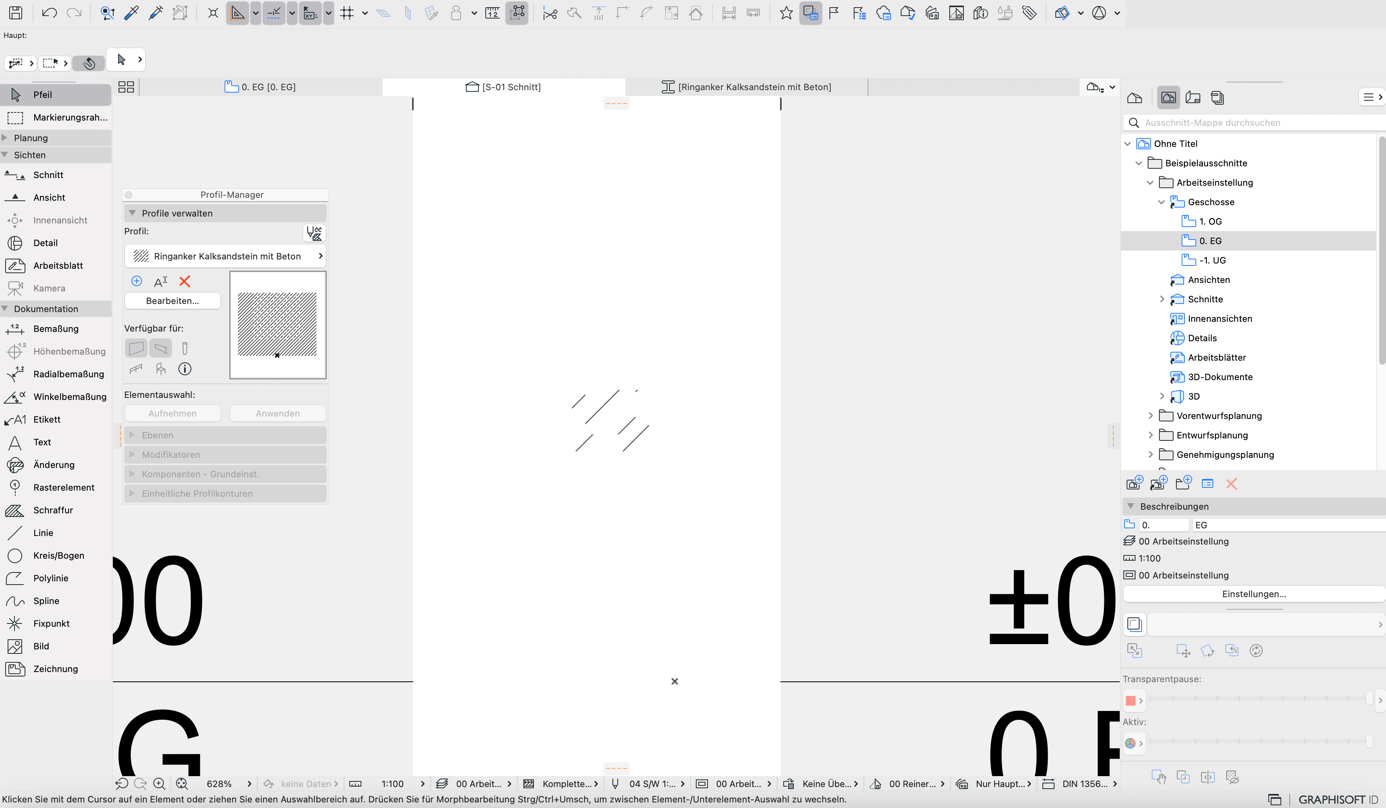

Obwohl im Profil-Manager für das Profil mit dem Linien-Werkzeug Konturlinien erstellt wurden, werden diese in Grundriss und Schnitt nicht angezeigt. Dadurch erscheinen bei Profil-Wänden, Profil-Trägern, Profil-Stützen, Profil-Geländern und Profil-Bibliothekselementen keine Konturlinien.
Troubleshooting
Schraffur-Kontur aktivieren
Optionen > Element-Attribute > Profil-Manager...

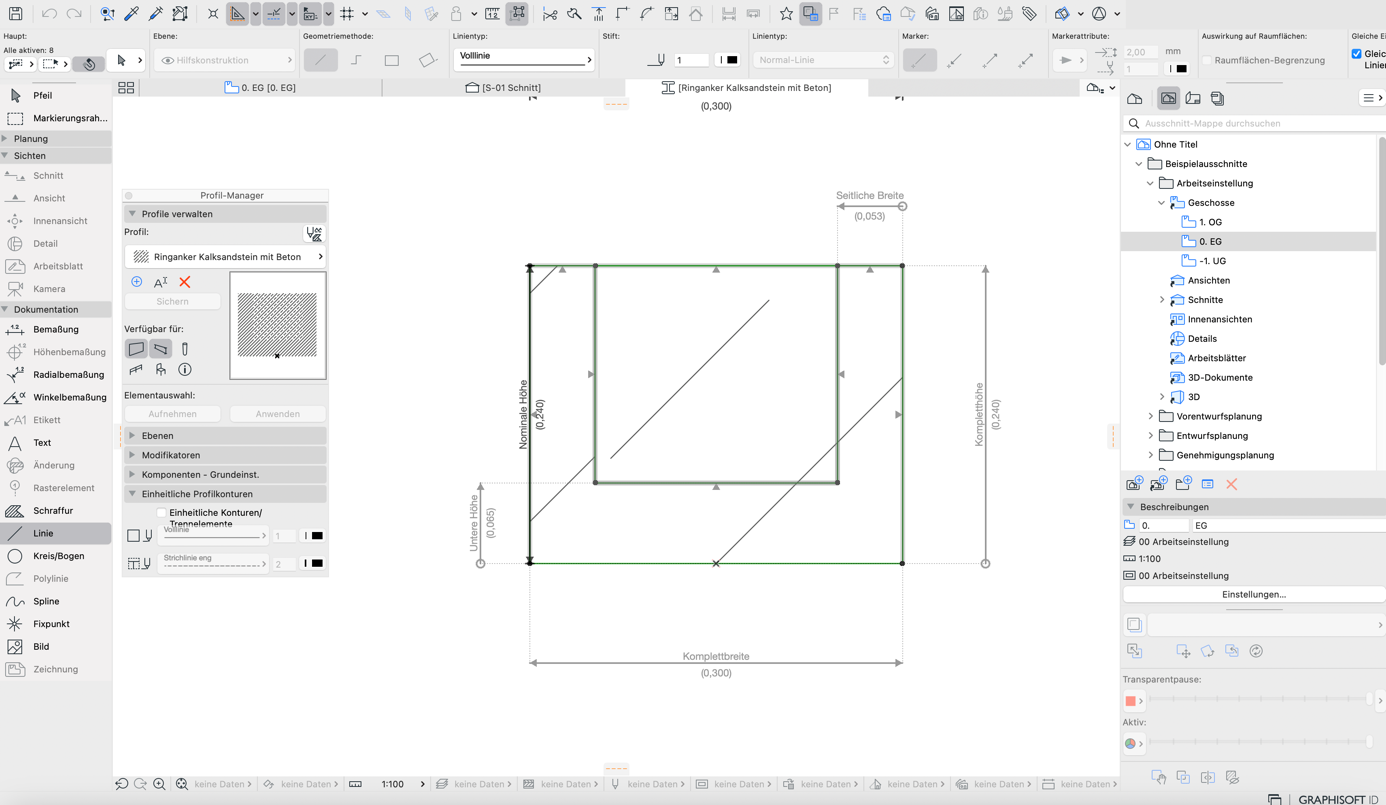

Linien, die im Profil-Manager mit dem Linien-Werkzeug erstellt wurden, haben keine Auswirkung auf die Grundriss- oder Schnittdarstellung von Profilen.

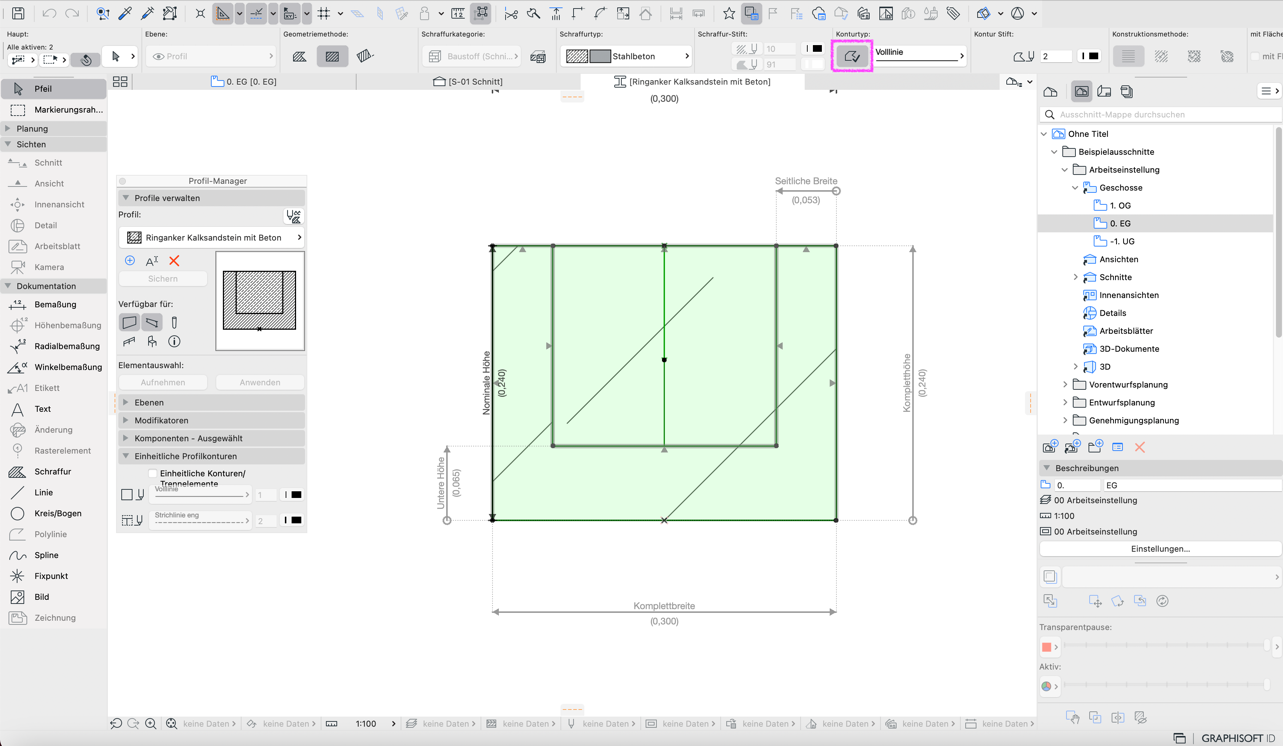

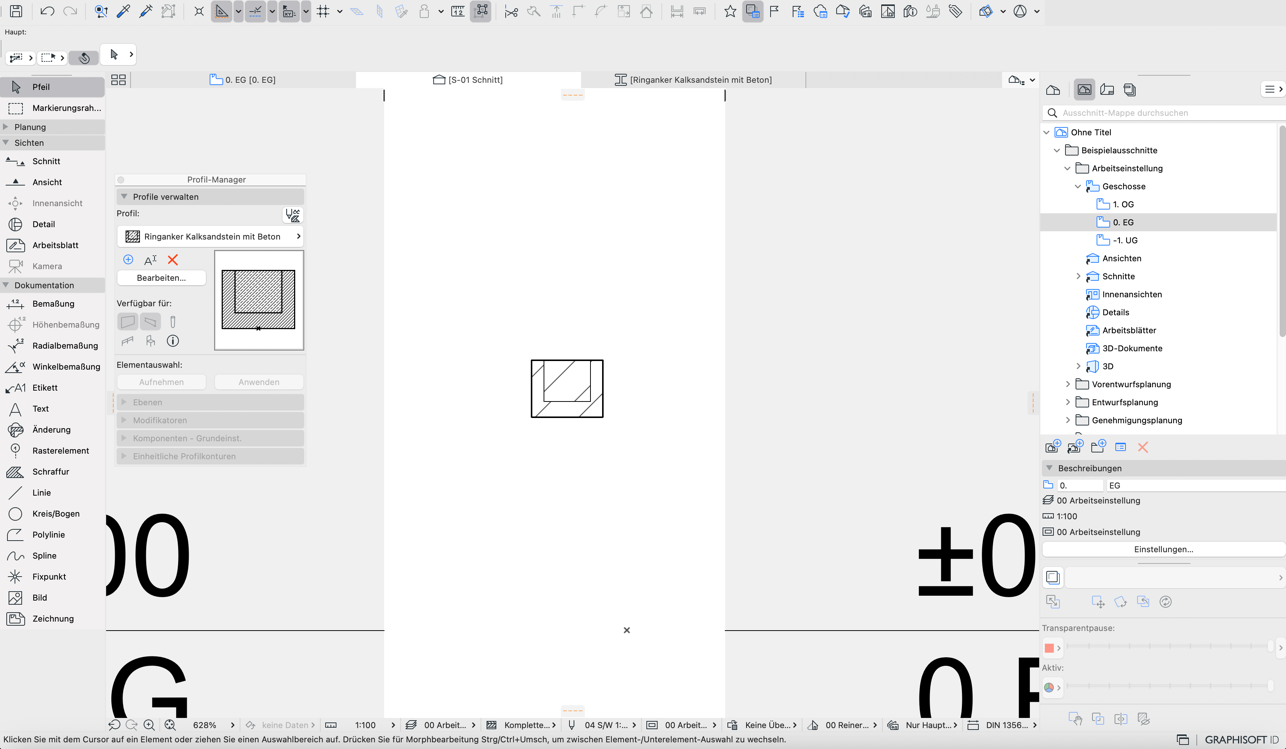

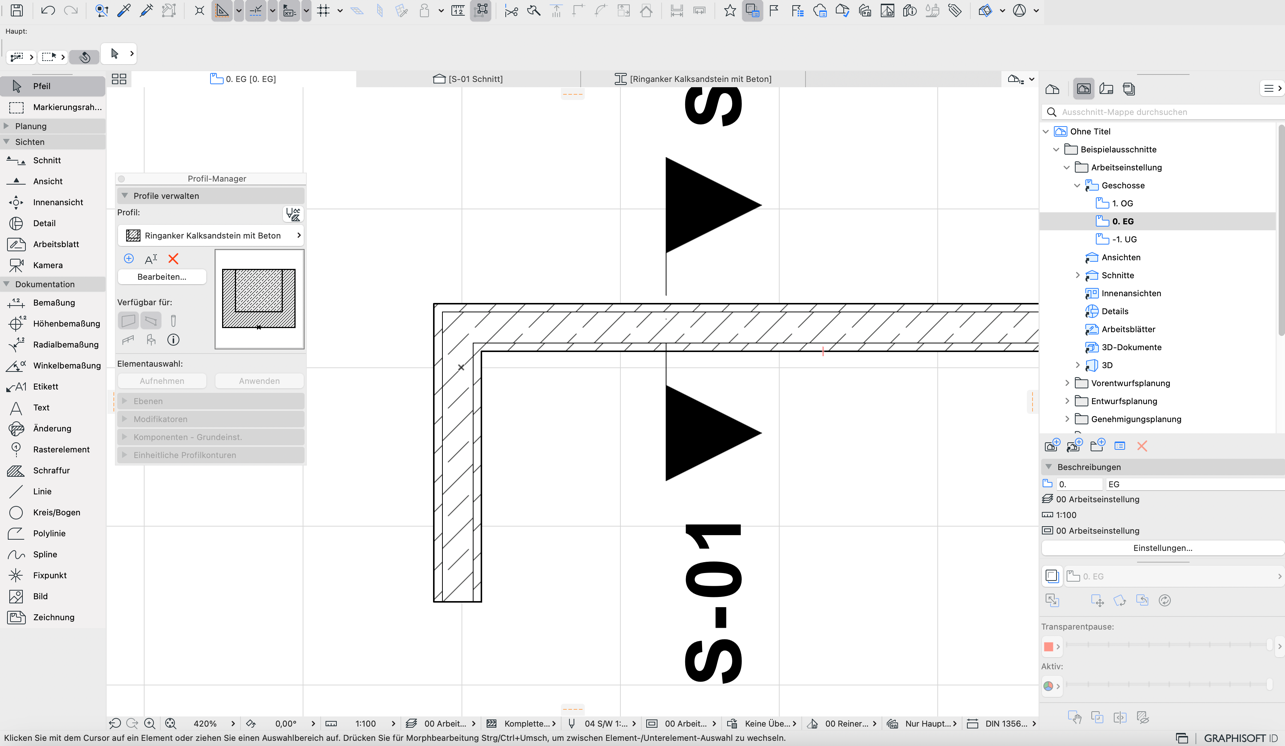

Damit Profile Konturlinien anzeigen, müssen im Profil-Manager alle Schraffuren des Profils ausgewählt und für diese die Konturlinie aktiviert werden.
