Problemstellung

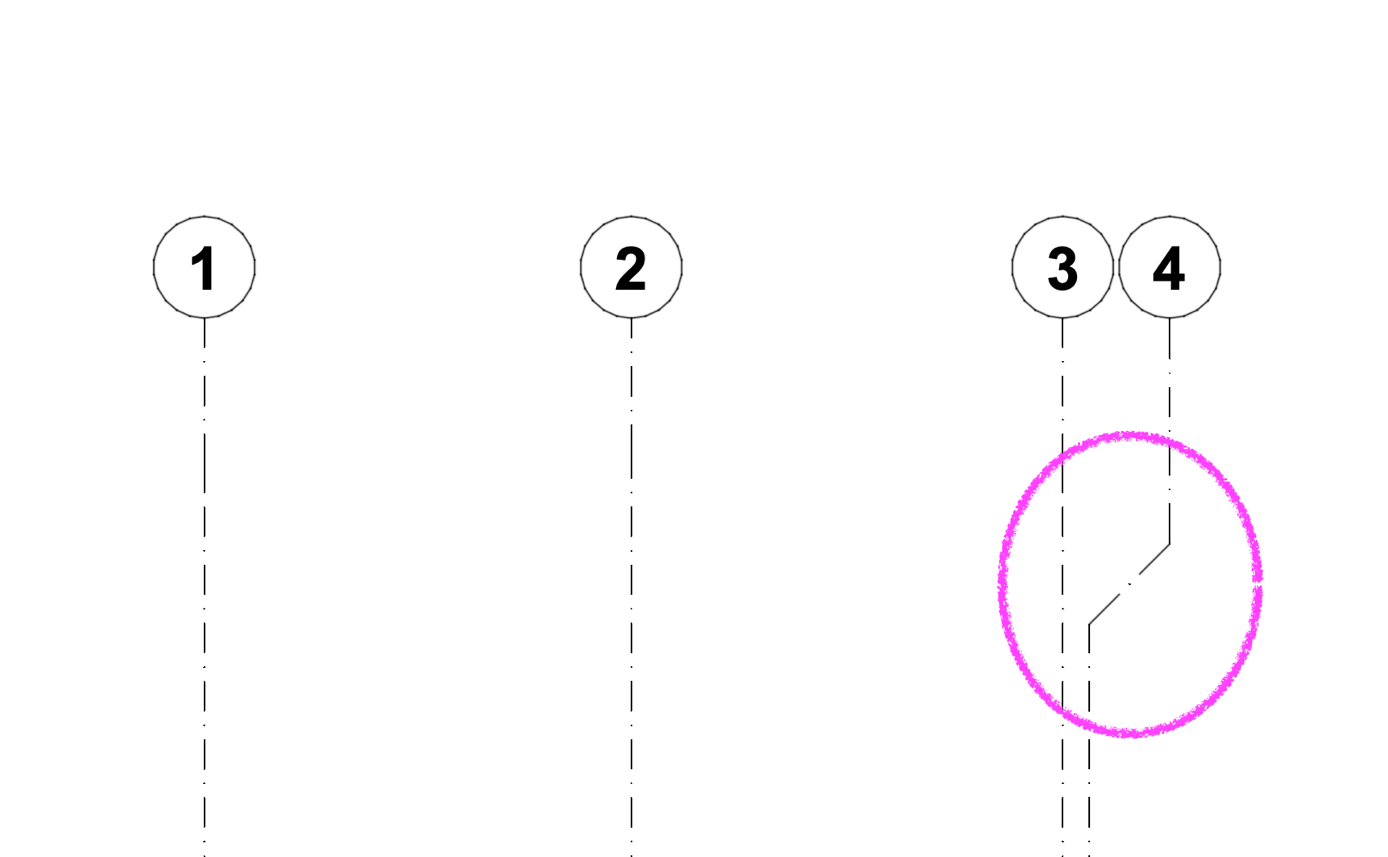

In einem Schnitt und/oder Ansicht wird ein oder werden mehrere Rasterelemente nicht durchgehend senkrecht dargestellt; diese weisen einen Knick auf bzw. verspringen entlang der Rasterachse.
Troubleshooting
1. Rasterelement auf manuelle Editierbarkeit prüfen
Lässt sich das entsprechende Rasterelement anhand der pinken Griffpunkte manuell editieren bzw. so verziehen, dass die Rasterachse wieder senkrecht verläuft?
2. Schnitt-/Ansicht-Einstellungen prüfen

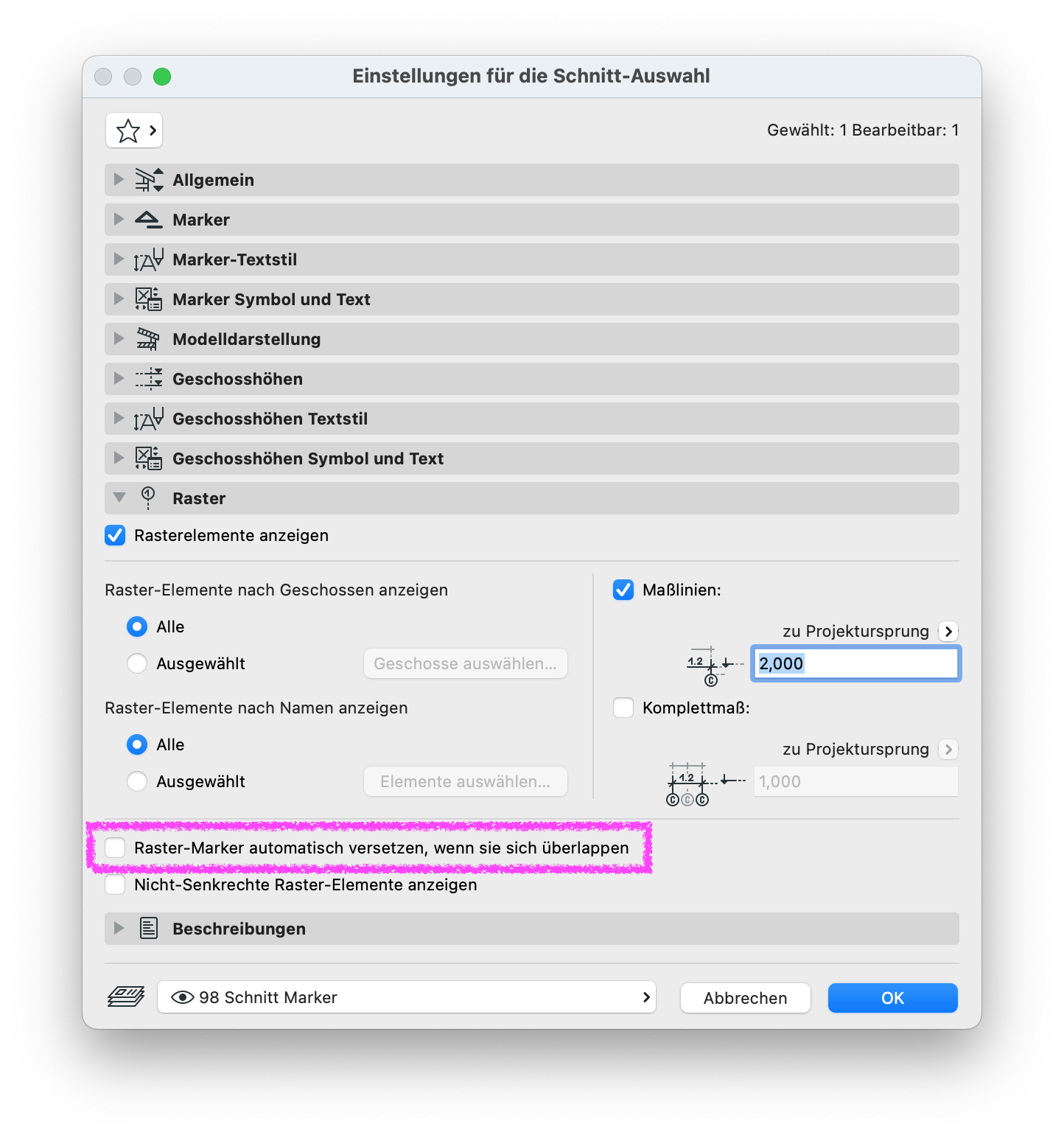

Einstellungen für die Schnitt-Auswahl/Ansicht-Auswahl > Raster
Die Funktion „Raster-Marker automatisch versetzen, wenn sie sich überlappen“ muss deaktiviert sein:
Weitere Informationen zu diesem Thema bietet der folgende Link.
