Problemstellung

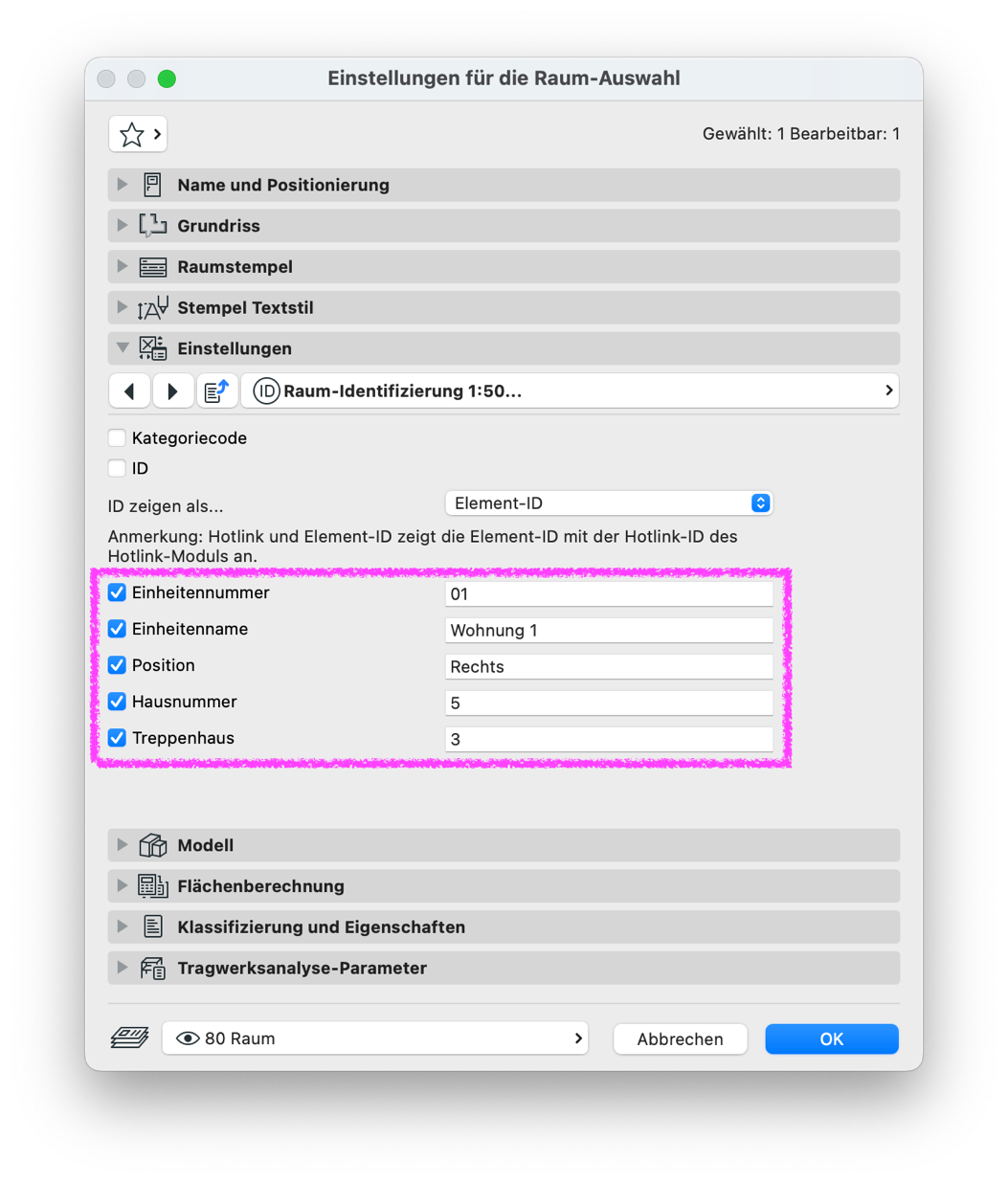

Für einen Raum sind in den Einstellungen unter „Raum-Identifizierung 1:X“ Angaben für die folgenden Parameter gemacht:
- Einheitennummer
- Einheitenname
- Position
- Hausnummer
- Treppenhaus
Diese Parameter lassen sich in den Schemaeinstellungen für die Raum-Element-Auswertung nicht auswählen und werden in der interaktiven Auswertung nicht angezeigt.
Troubleshooting

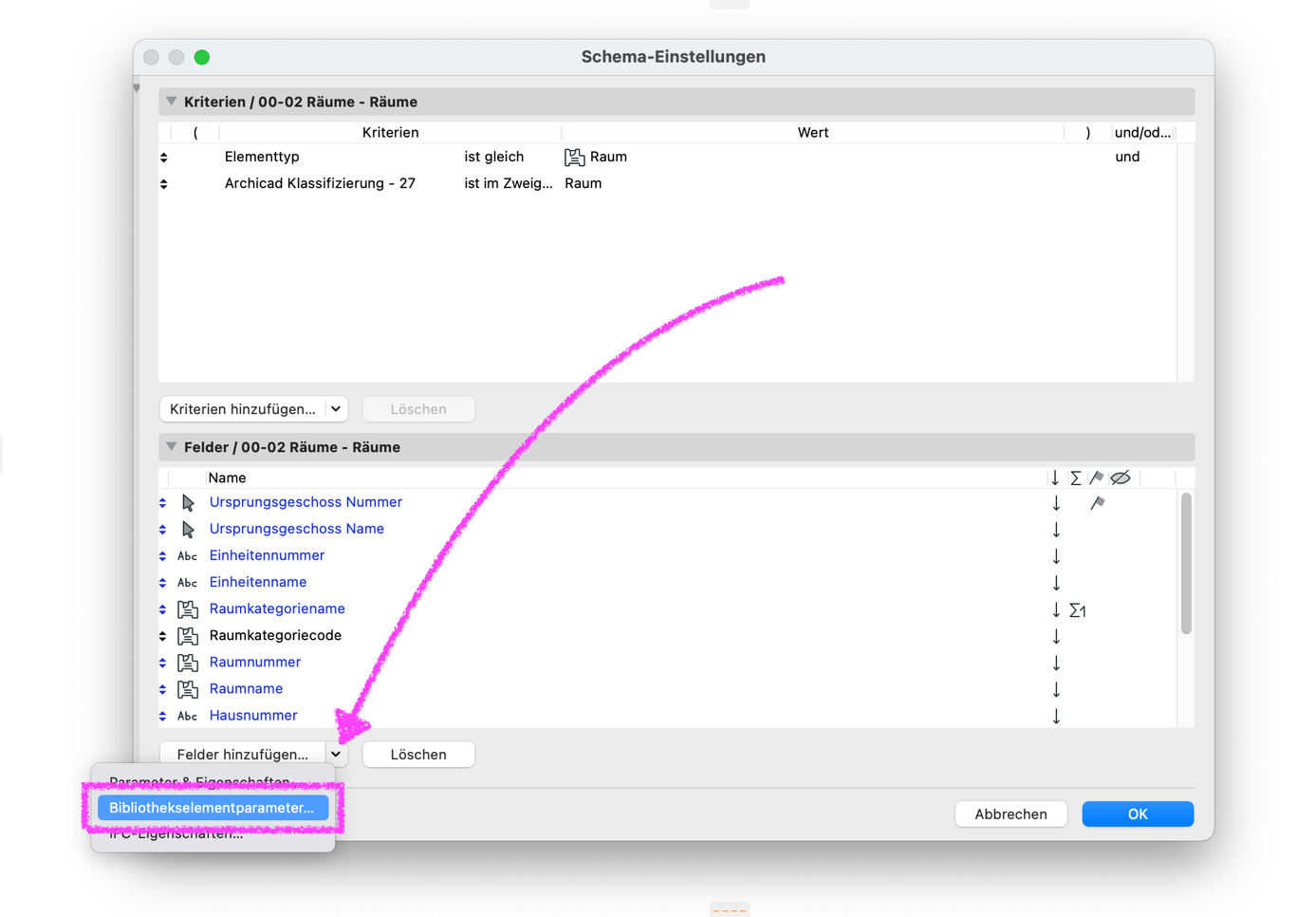

1. Bibliothekselementparameter aufrufen
In den Schema-Einstellungen der Raum-Elementauswertung unter „Felder“ auf den schwarzen Pfeil klicken und „Bibliothekselementparameter…“ aufrufen.

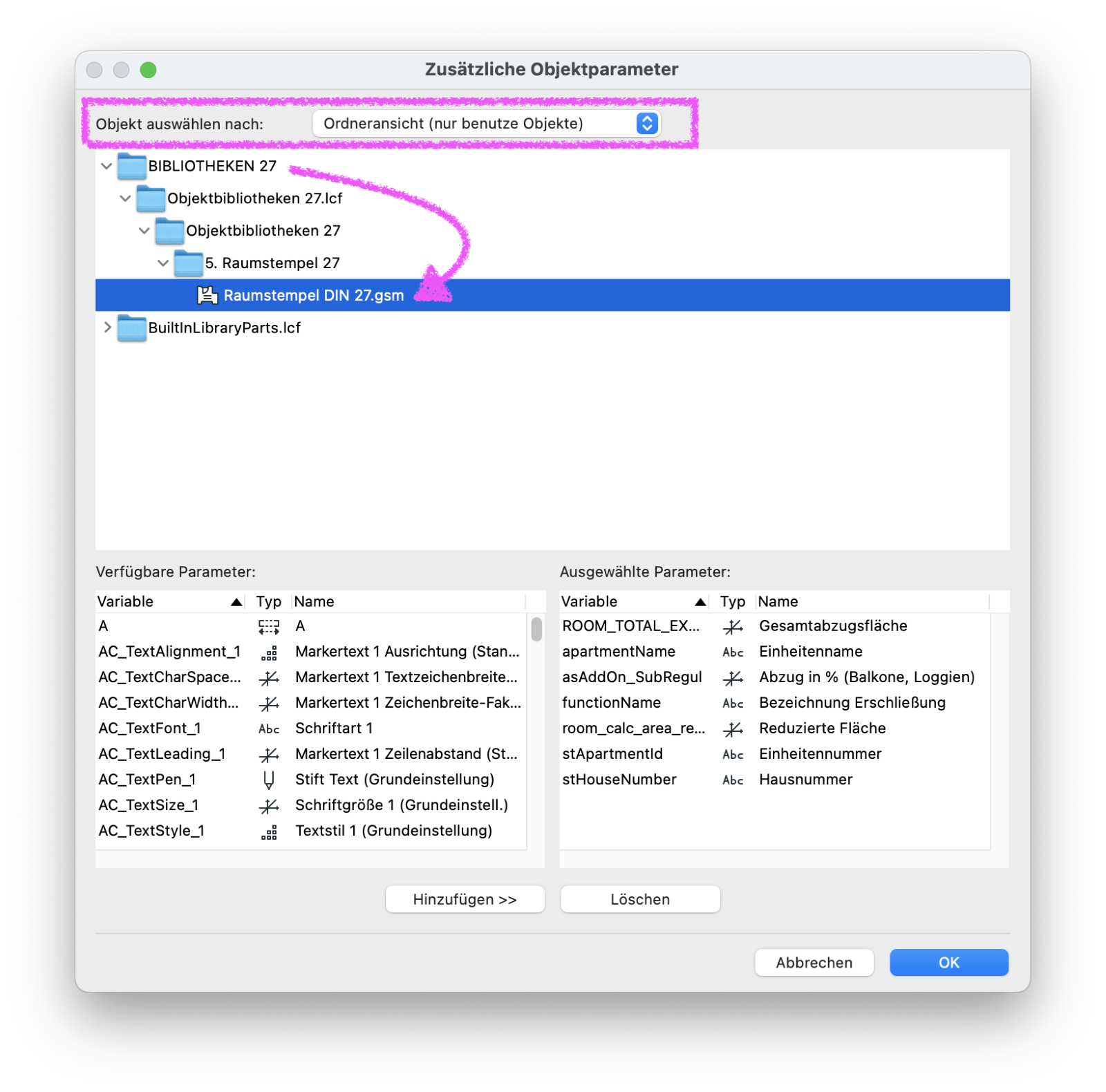

2. Zu dem entspr. Objekt navigieren
Unter „Objekt auswählen nach:“ „Ordneransicht (nur benutzte Objekte)“ auswählen und zum Raumstempel-Objekt navigieren.

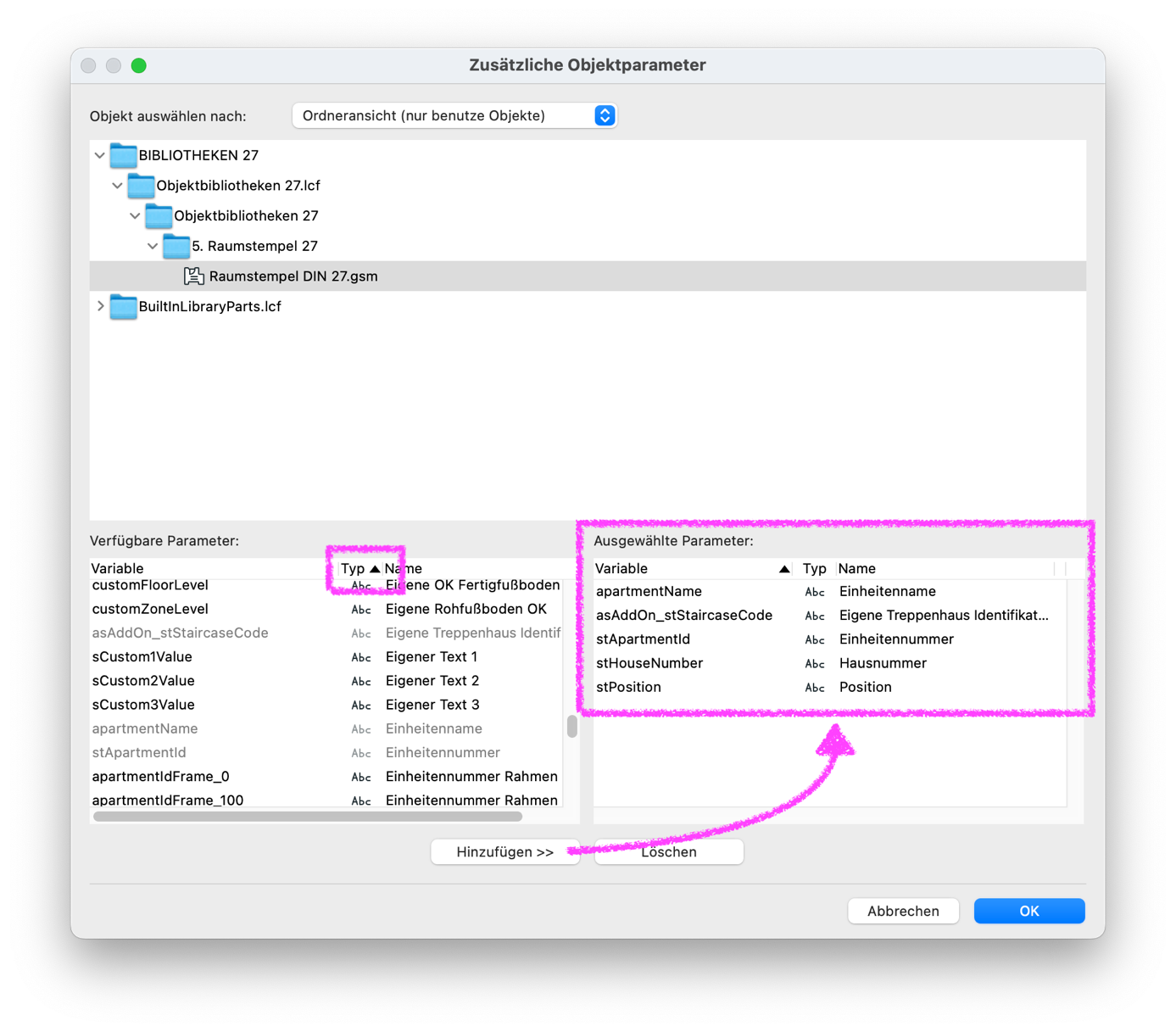

3. Die benötigten Parameter hinzufügen
Unter „Verfügbare Parameter“ nach den benötigten Parametern suchen:
- Einheitennummer = „stApartmentId“
- Einheitenname = „apartmentName“
- Position = „stPosition“
- Hausnummer = „stHouseNumber“
- Treppenhaus = „asAddOn_stStaircaseCode“
Parameter auswählen und mit „Hinzufügen“ zur Liste „Ausgewählte Parameter“ hinzufügen.

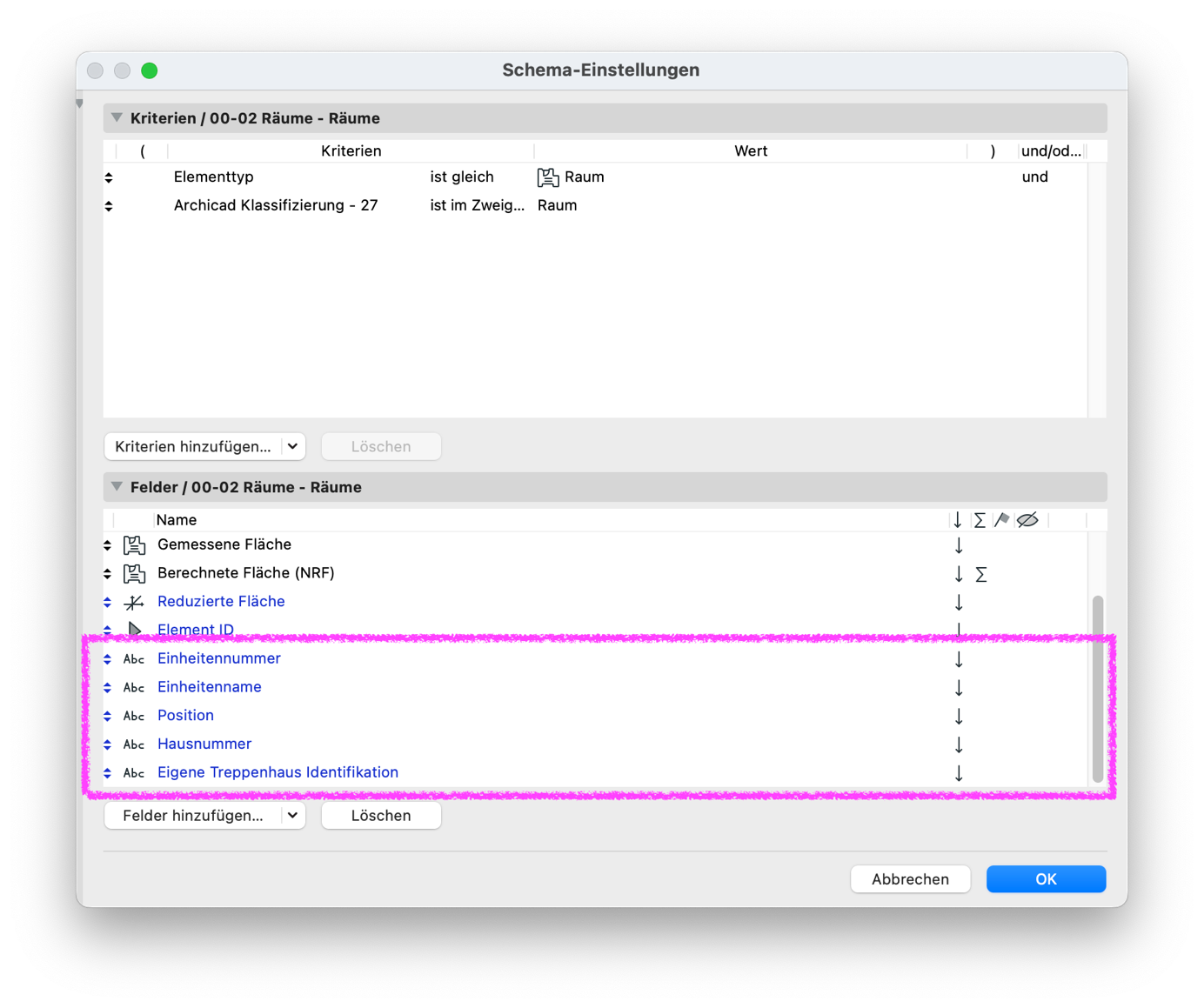

4. Schemaeinstellungen konfigurieren
Die Parameter werden in den Schemaeinstellungen unter „Felder“ angezeigt. Raum-Element-Auswertung in den Schemaeinstellungen konfigurieren.
Weitere Informationen zu diesem Thema bietet der folgende Link: Archicad Hilfe.

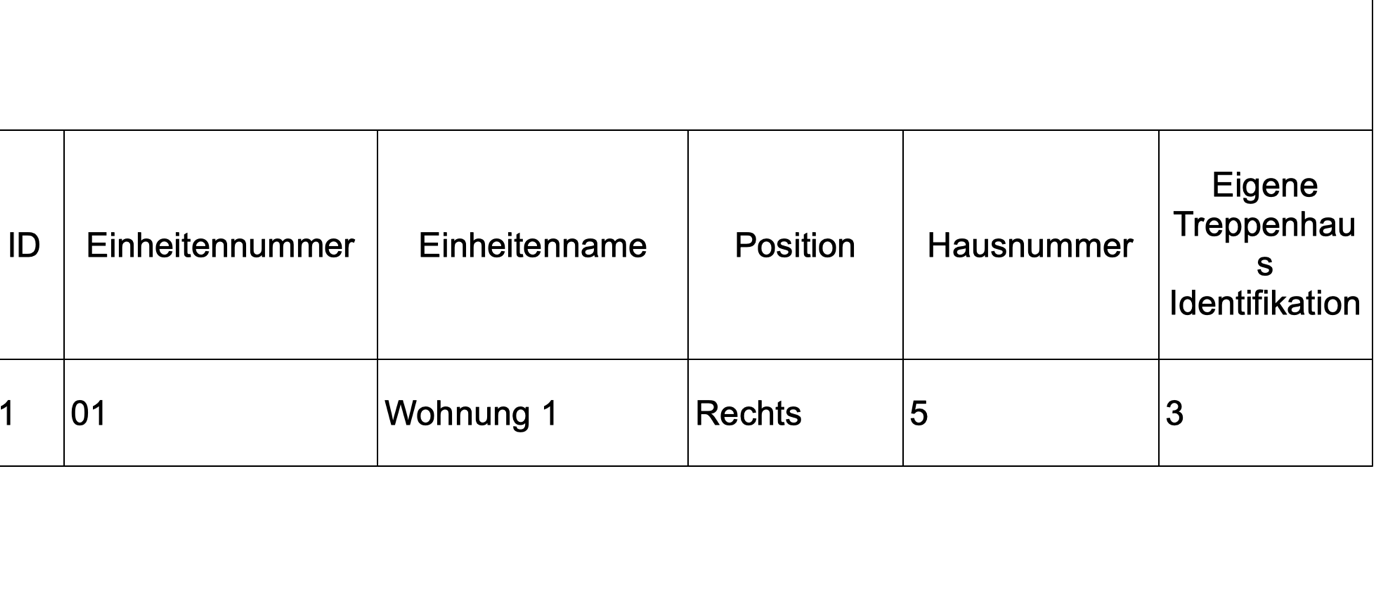

Die Einträge bzw. Parameter werden nun in der interaktiven Auswertung angezeigt.
