Problemstellung

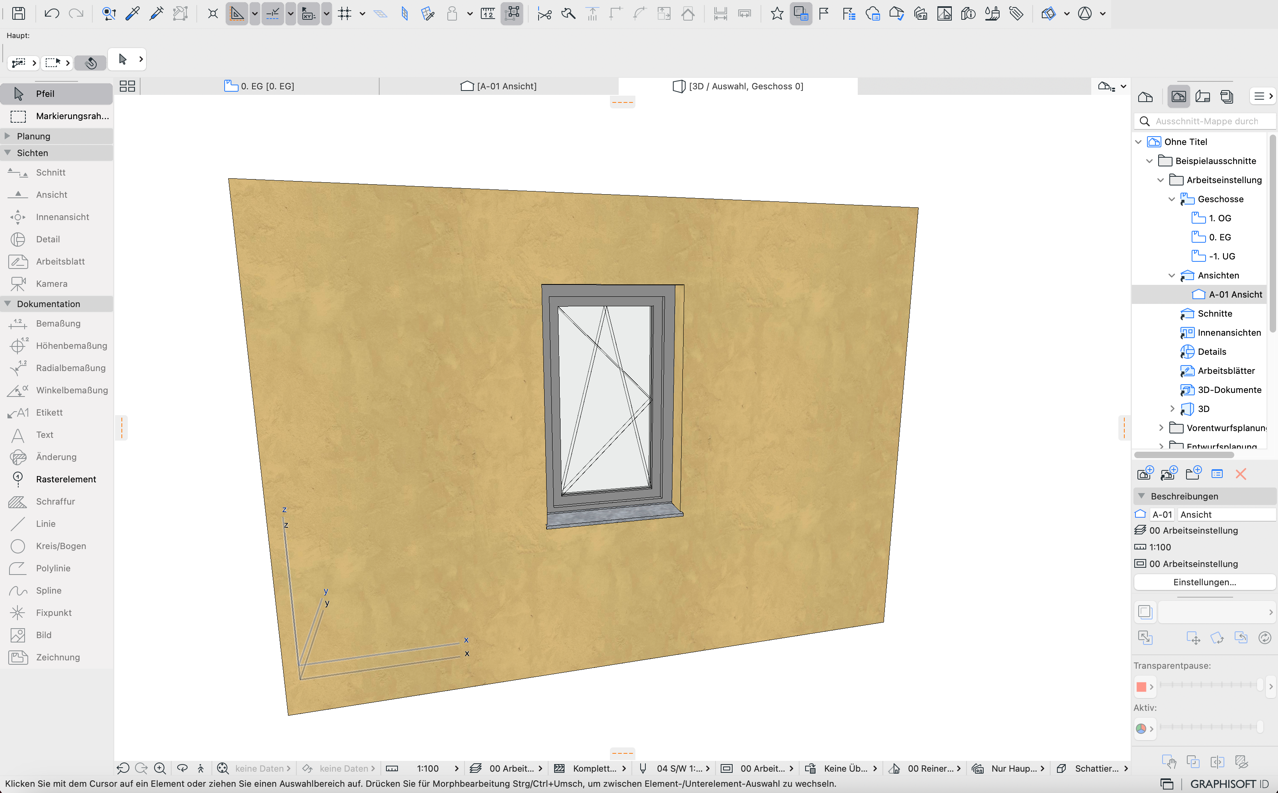

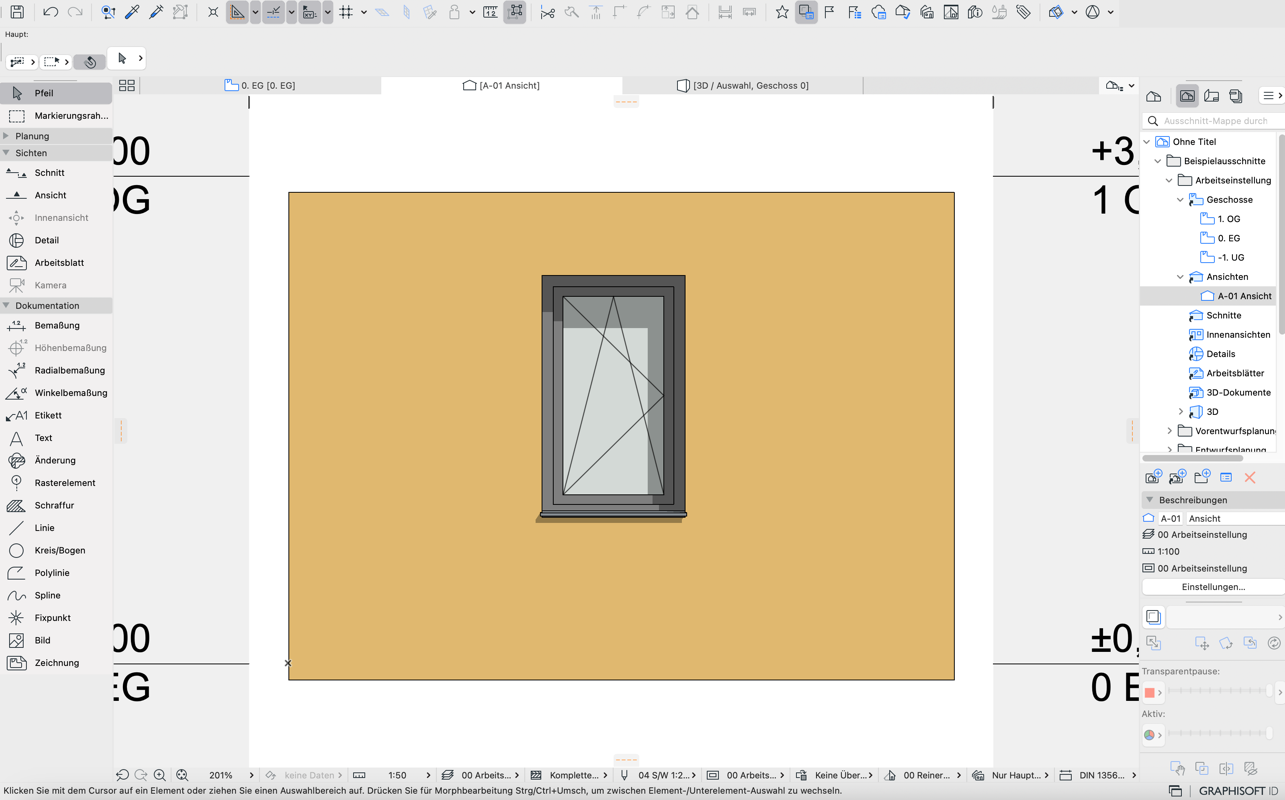

Die im 3D angezeigte Textur wird in den Ansichten und den Schnitten nicht als Texturschraffur dargestellt. Alle Oberflächen werden nur mit einer Farbschraffur in der Ansicht der Oberfläche gezeigt.
Troubleshooting
1. Ansicht-Einstellungen prüfen

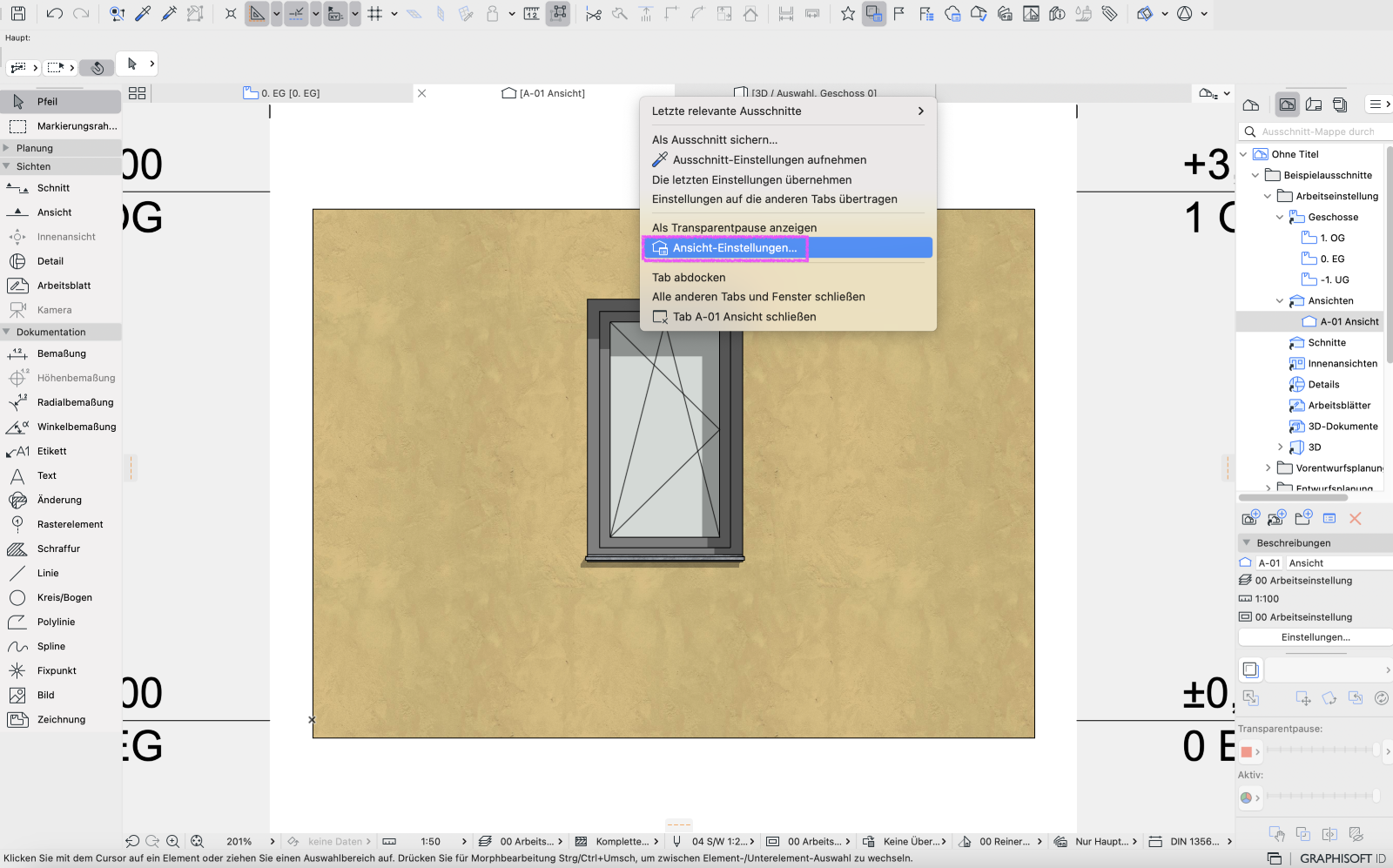

Mit einen Rechtsklick auf die Ansicht bzw. den Schnitt in dem geöffneten Tab, der Ausschnitts- oder der Projekt-Mappe können die Ansicht-Einstellungen… bzw. Schnitt-Einstellungen… geöffnet werden.

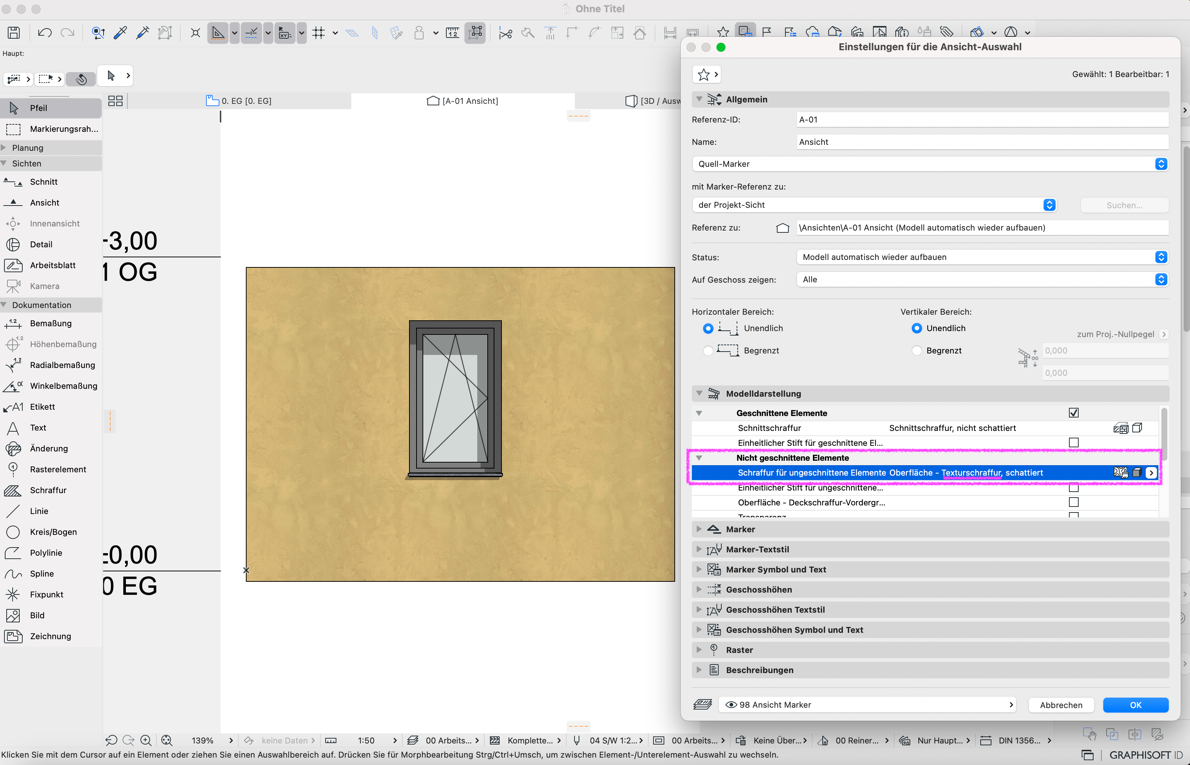

In den Ansicht-Einstellungen bzw. Schnitt-Einstellungen muss im Reiter Modelldarstellung für Nicht geschnittene Elemente > Schraffur für ungeschnittene Elemente entweder Oberfläche – Texturschraffur, nicht schattiert oder Oberfläche – Texturschraffur, schattiert gewählt werden, damit in der Ansicht die Texturschraffuren dargestellt werden.
2. Echtes Schraffur-Erscheinungsbild aktivieren
Texturschraffuren werden nur in der Ansicht für Nicht geschnittene Elemente dargestellt, wenn unter Ansicht > Bildschirmdarstellungs-Optionen die Einstellung Echtes Schraffur-Erscheinungsbild aktiviert ist. Wenn Echtes Schraffur-Erscheinungsbild deaktiviert ist, werden die Schraffuren nur mit dem Bitmap-Muster angezeigt.
