Problemstellung

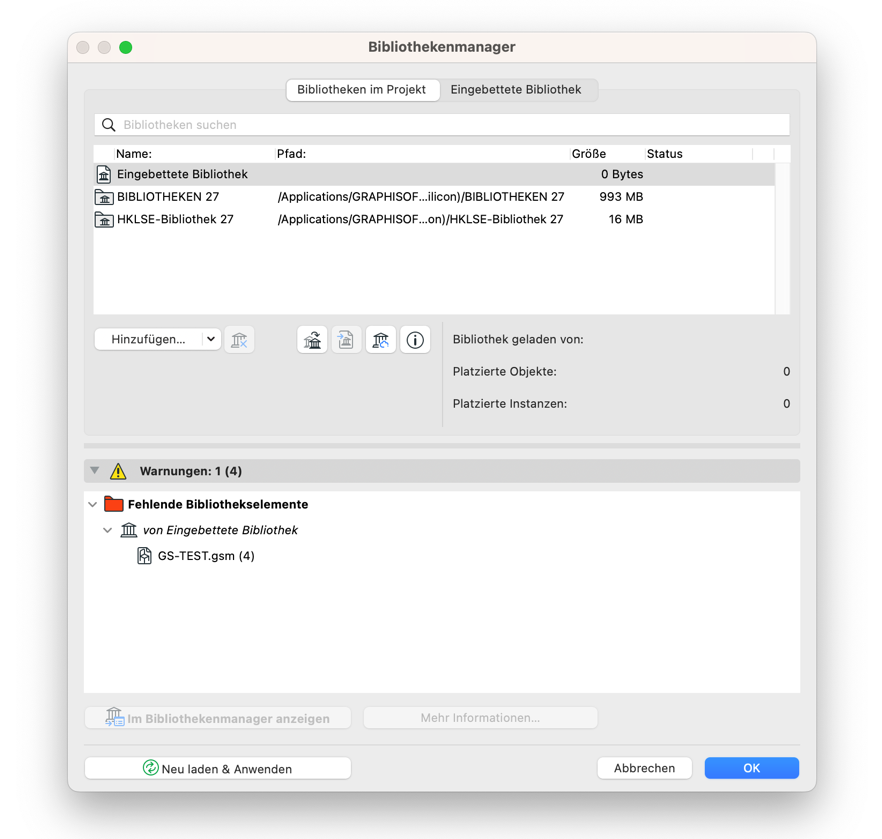

Wird unter Ablage > Bibliotheken und Objekte der Bibliothekenmanager geöffnet und der Reiter Warnungen aufgeklappt, werden Fehlende Bibliothekselemente angezeigt. Die Fehlenden Bibliothekselemente können aber nicht im Projekt gefunden.
Troubleshooting
1. Suchen&Aktivieren
Mittels Suchen und Aktivieren kann in allen 2D und 3D Ausschnitten pro Blickpunkt fehlende Bibliothekselemente gesucht und gefunden werden.

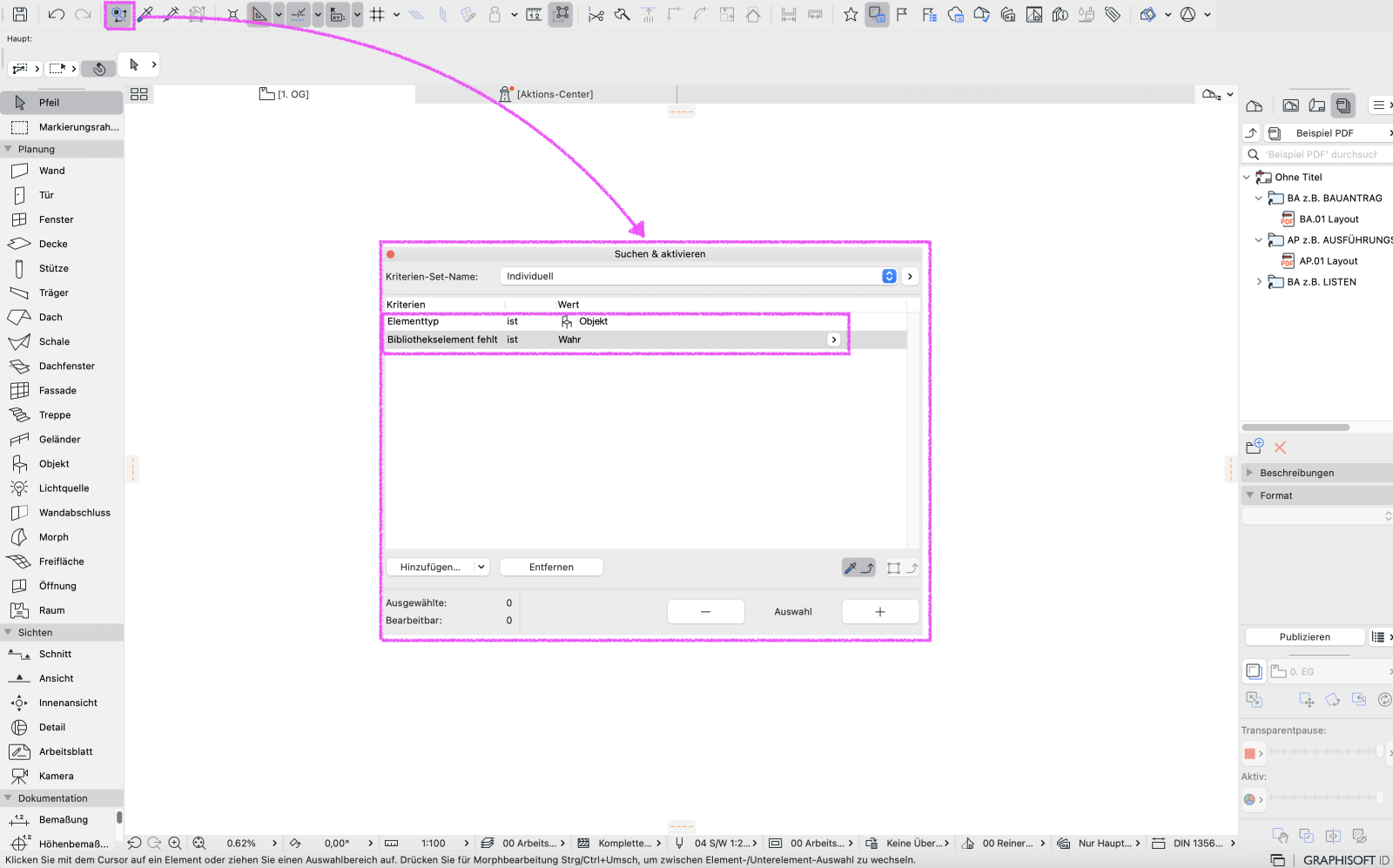

Suchen und Aktivieren kann über die Standard-Symbolleiste oder über Bearbeiten > Suchen & aktivieren… geöffnet werden.
Als Such-Kriterien muss der Elementtyp ist Objekt und Bibliothekselement fehlt ist Wahr ausgewählt werden. Es müssen alle Ebenen und Umbau-Filter-Status sichtbar sein. Es sollte auch keine Elemente gefiltert werden. Ab Archicad 27 müssen auch alle im Projekt enthaltenen Varianten geprüft werden.

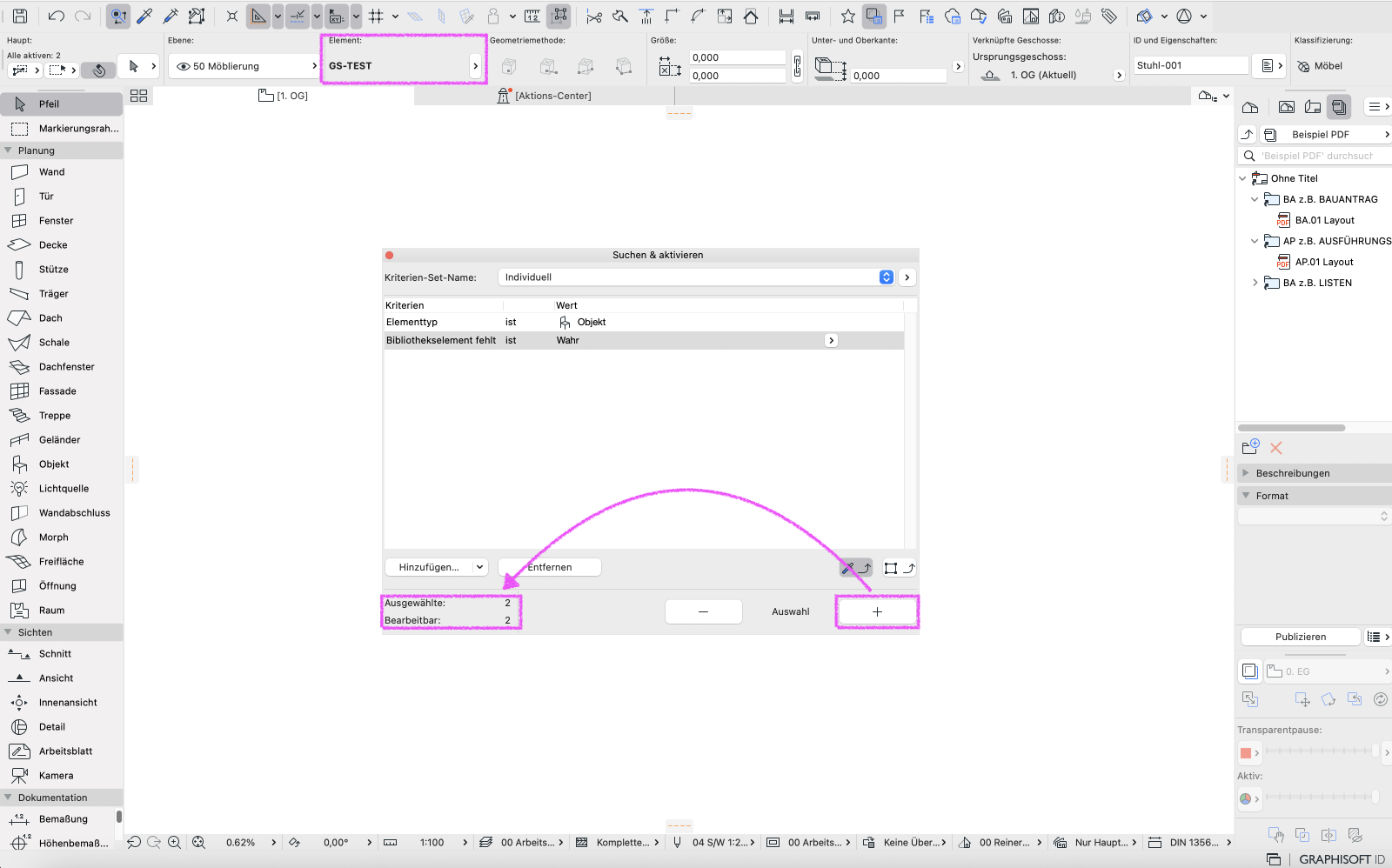

Über die + Schaltfläche im Suchen & aktivieren Fenster können die Elemente ausgewählt werden. Ausgewählte Elemente werden sowohl unter Ausgewählte: im Suchen & aktivieren Fenster mit Anzahl der Auswahl, als auch im Infofenster, angezeigt.

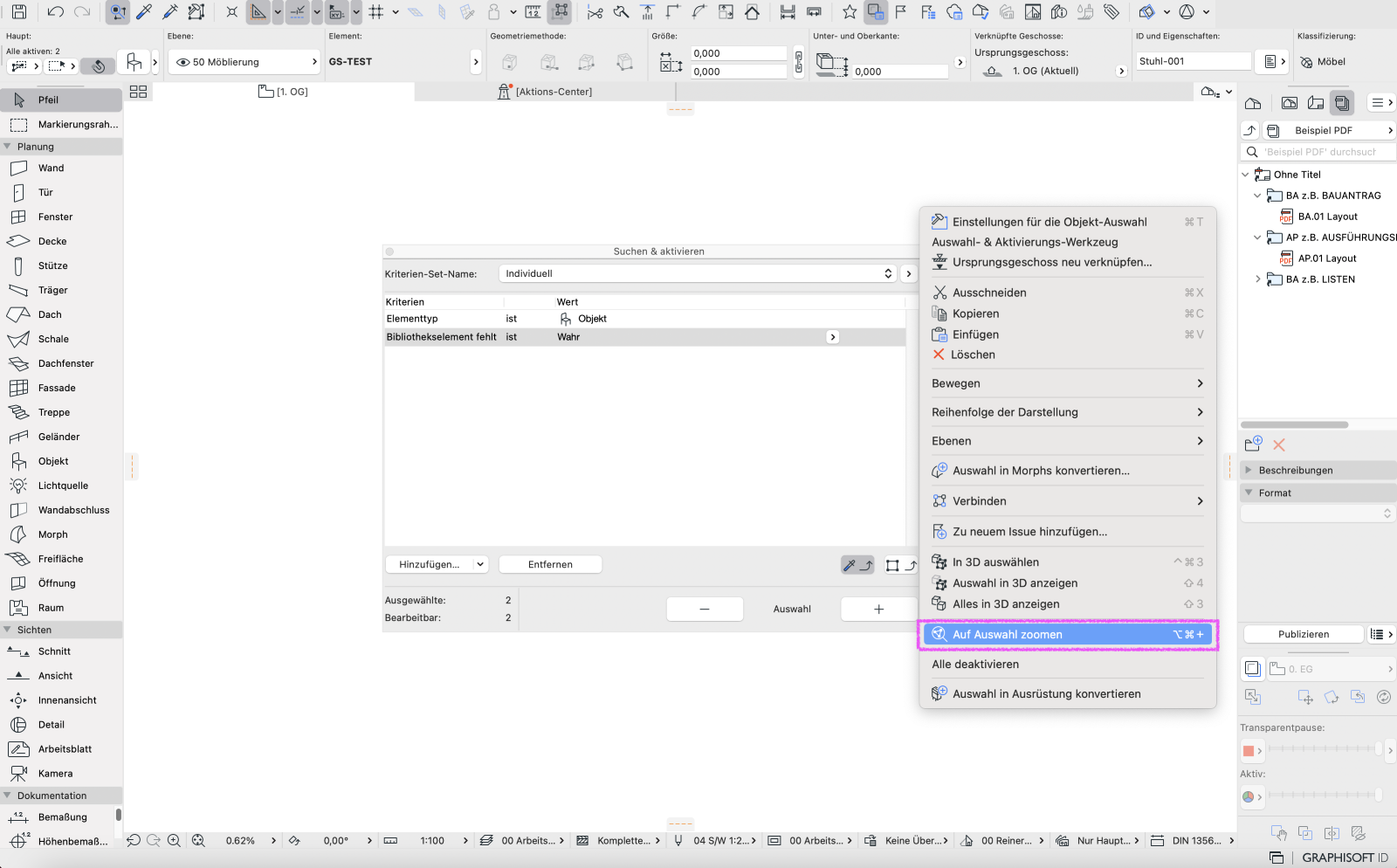

Mit einen Rechtklick in den Weißbereich der Zeichnung kann mit dem Befehl Auf Auswahl zoomen alle ausgewählten fehlenden Bibliothekselemente auf dem Bildschirm angezeigt werden.
Hinweis:
Suchen und Aktivieren ist keine globale Suchfunktion. Es muss jede Projektsicht, also der 3D-Ausschnitt, jedes Grundriss-Geschoss, alle Ansicht, Schnitt, Detail und Arbeitsblätter, einzeln geöffnet und separat überprüft werden.
2. Auswertung von fehlenden Elementen
Bibliothekselemente können Projektweit über eine Element-Auswertung, welche aus dem 3D ermittelt wird, mit den folgenden Schemaeinstellungen gefunden werden.

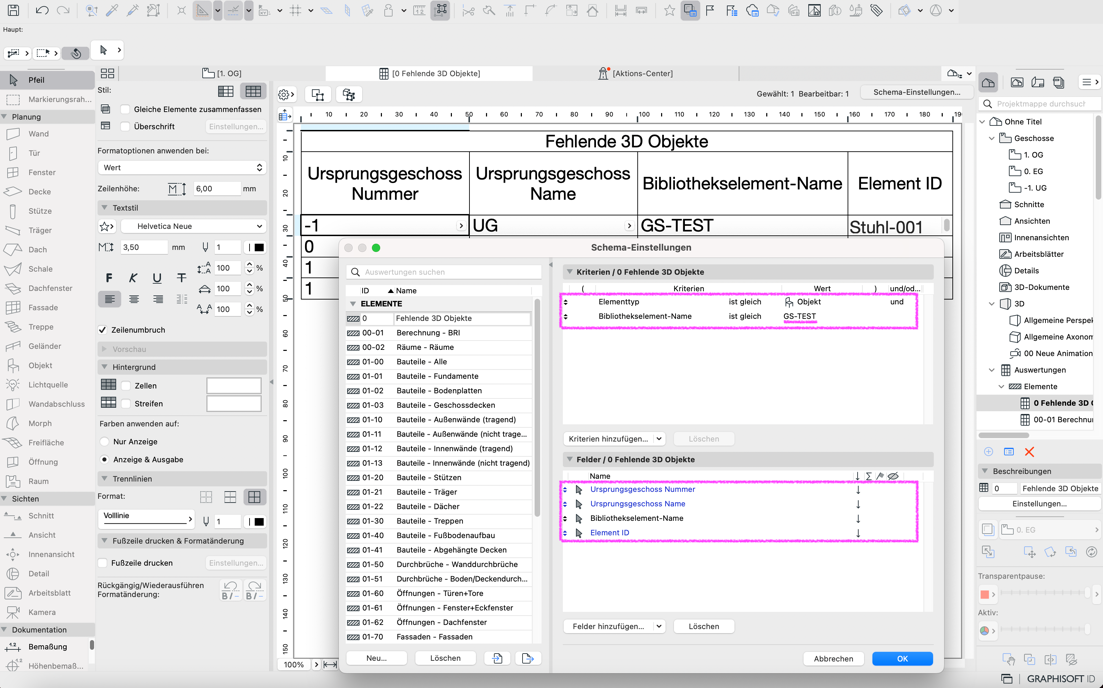

Als Kriterien im Schema muss der Elementtyp und der Bibliothekselement-Name hinzugefügt werden. Der Elementtyp entspricht Objekt und der Bibliothekselement-Name entspricht den Namen des fehlenden Bibliothekselements.
Als Felder im Schema kann die Ursprungsgeschoss Nummer und Name, der Bibliothekselement-Name und die Element ID hinzugefügt werden.

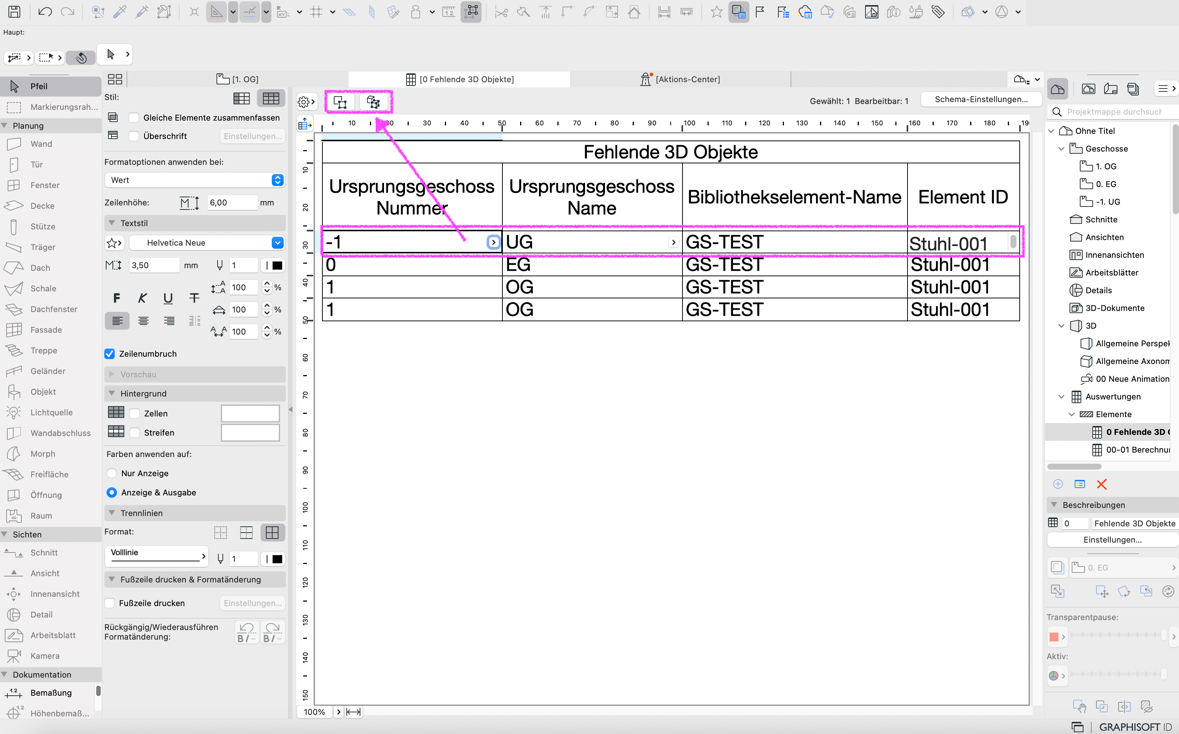

Anschließend werden in der Auswertung die entsprechenden Objekte angezeigt. Über die 2D oder 3D Auswahlschaltfläche können die Elemente ausgewählt und anschließend gelöscht oder ersetzt werden.
