Problembeschreibung
Die Etiketten geben keine Werte von Bestandteilen bzw. einzelnen Schichten aus, z. B.: Dicke der Schicht, Name der Kernschicht, Oberfläche der Bekleidung usw. Es können keine baustoffbezogenen Daten im Etikett dargestellt werden.
Troubleshooting
Es ist nicht möglich, in Etiketten auf den Baustoff oder die Schicht bezogene Parameter auszugeben.
Stattdessen könnte eine Bestandteil-Auswertung hilfreich sein:
1. Neue Bestandteil-Auswertung erstellen
- Dokumentation > Interaktive Auswertungen > Schema-Einstellungen… > Neu… öffnen
-

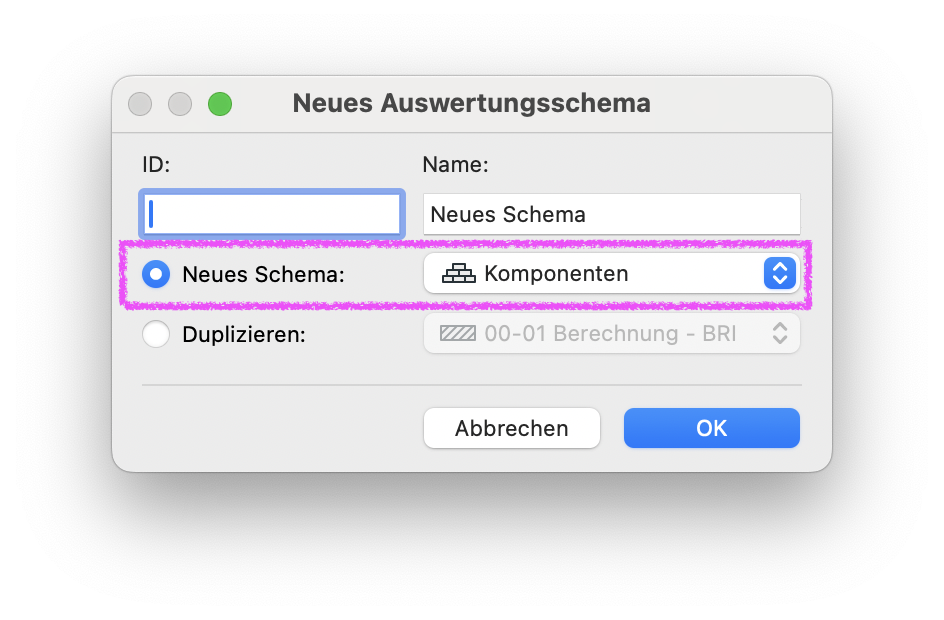

Eine Bestandteil-Auswertung erstellen
Hinweis:
Unter Bestandteilen oder Komponenten sind hier die Schichten bzw. Baustoffe der Elementen gemeint. In verschiedenen Archicad-Versionen können sich die Begriffe leicht unterscheiden, bedeuten aber das gleiche.
Detaillierte Informationen über die Arbeit mit Auswertungen: Interaktive Auswertung
Detaillierte Informationen über die Erstellung der Bestandteil-Auswertungen: Baustoffbezogene Auswertung
2. Durch Kriterien die gewünschten Elemente bzw. Baustoffe oder Schichten filtern
- Schema-Einstellungen… > Kriterien

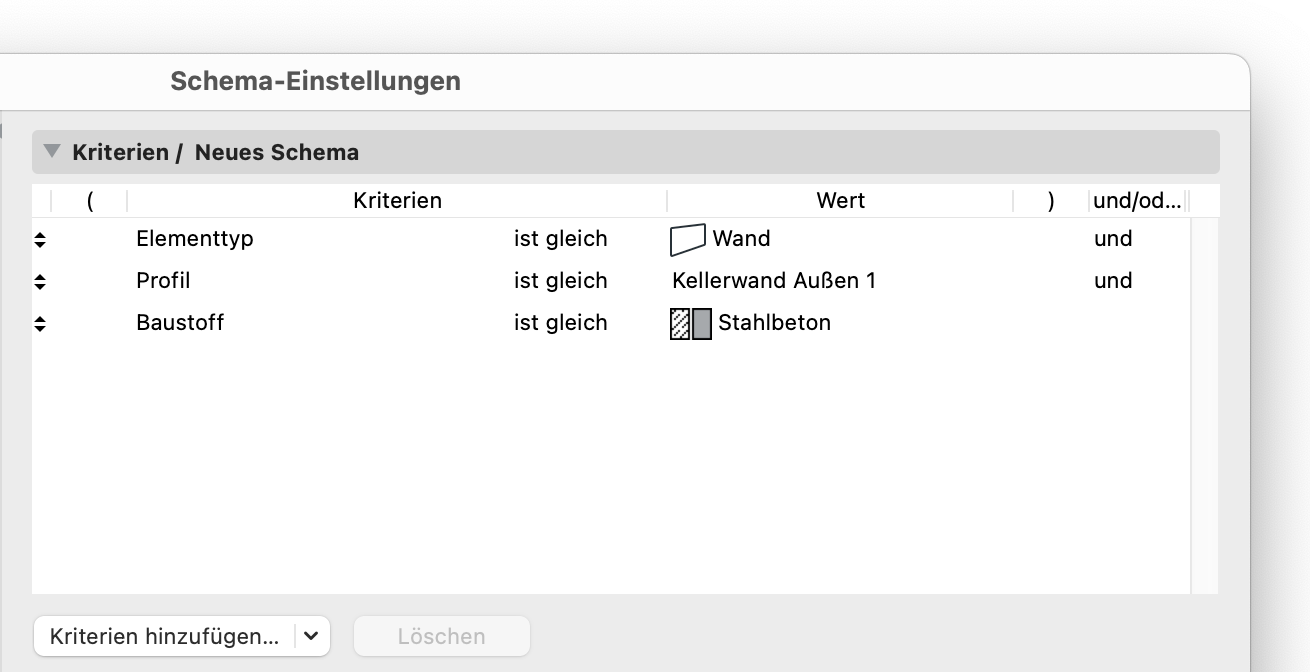

Beispiel: Auswertung der Stahlbetonschicht einer Profilwand.
3. Durch Felder die gewünschte Parameter ausgeben lassen
- Schema-Einstellungen… > Felder

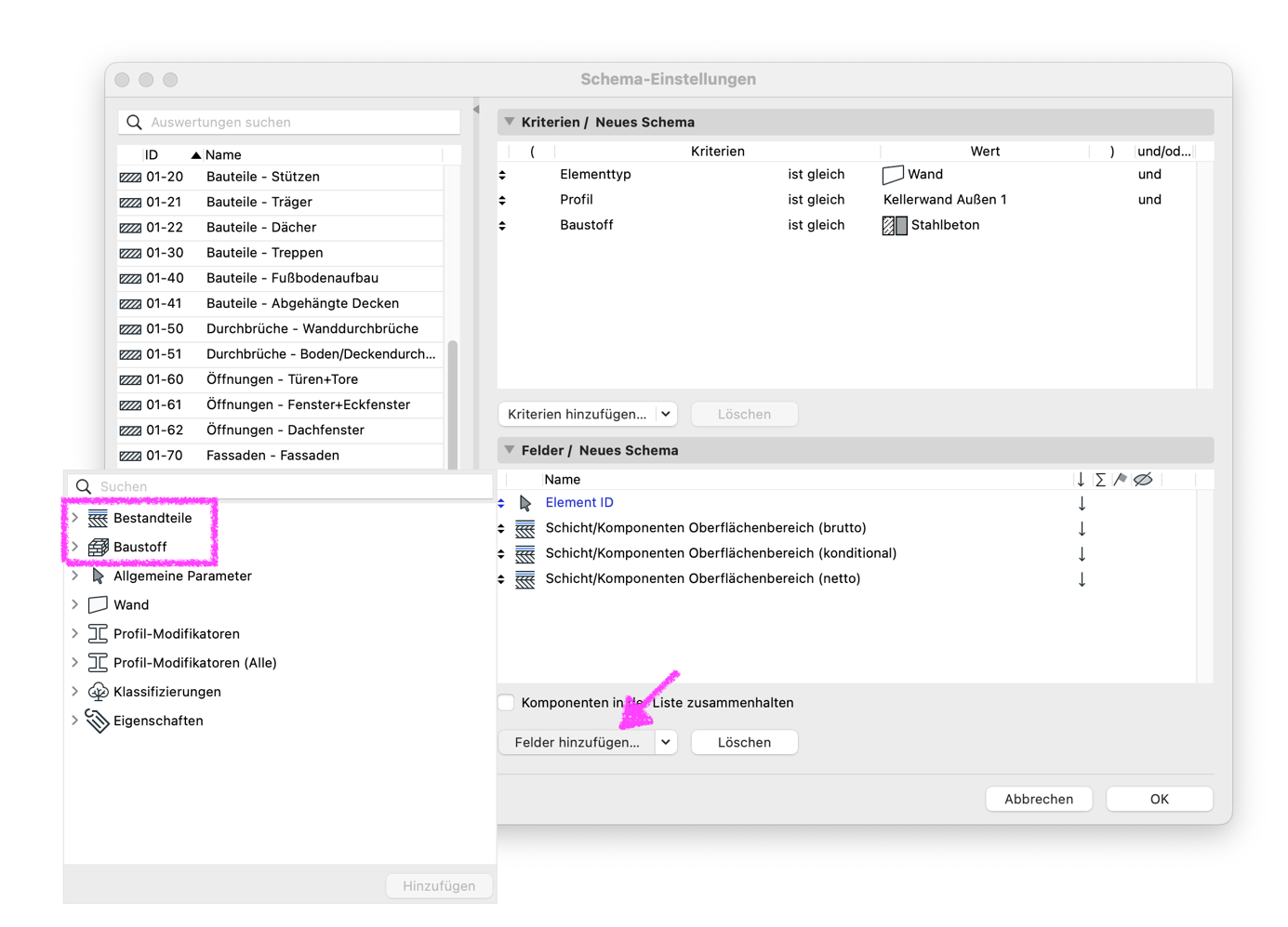

Beispiel: Auswertung der Oberfläche der Stahlbetonschicht einer Profilwand.
Hinweis:
Baustoff- bzw. schichtbezogene Parameter sind unter Baustoff und Bestandteile verfügbar. Allgemeine oder Wand-Parameter liefern keine Bestandteil-Werte.
