Problemstellung
Ein Treppen-Element wird im Grundriss, in der Ansicht oder im Schnitt nicht angezeigt. Das Element kann zwar ausgewählt und bearbeitet werden, jedoch werden keine Konturen dargestellt, als wären die Linien des Elements transparent.
Troubleshooting
1. Darstellungsreihenfolge prüfen
Das betroffene Element auswählen.
Rechtsklick auf das betroffene Element, sodass sich das Kontextmenü öffnet.
Reihenfolge der Darstellung > In den Vordergrund
2. Linienstifte der Stufen, beziehungsweise Stift-Set prüfen

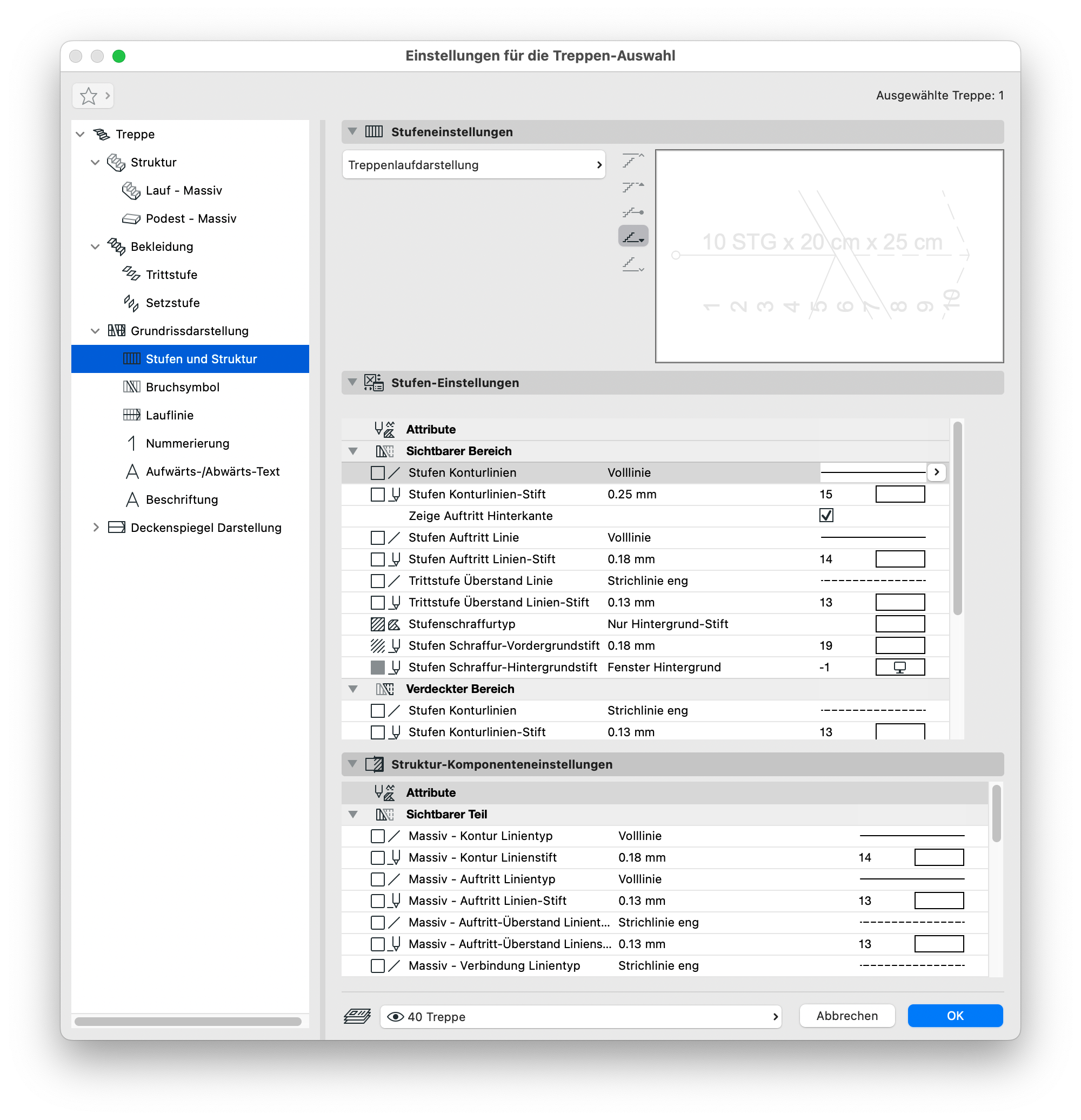

Treppen -Einstellungen unter Grundrissdarstellung > Stufen Struktur > Stufen Einstellungen prüfen.
Sind hier weisse Linien eingestellt? Die gewünschte Stiftnummer für die Stufen-Linien einstellen, bzw. den Stift-Set anpassen
3. Umbau-Status umstellen
Das betroffene Element auswählen.

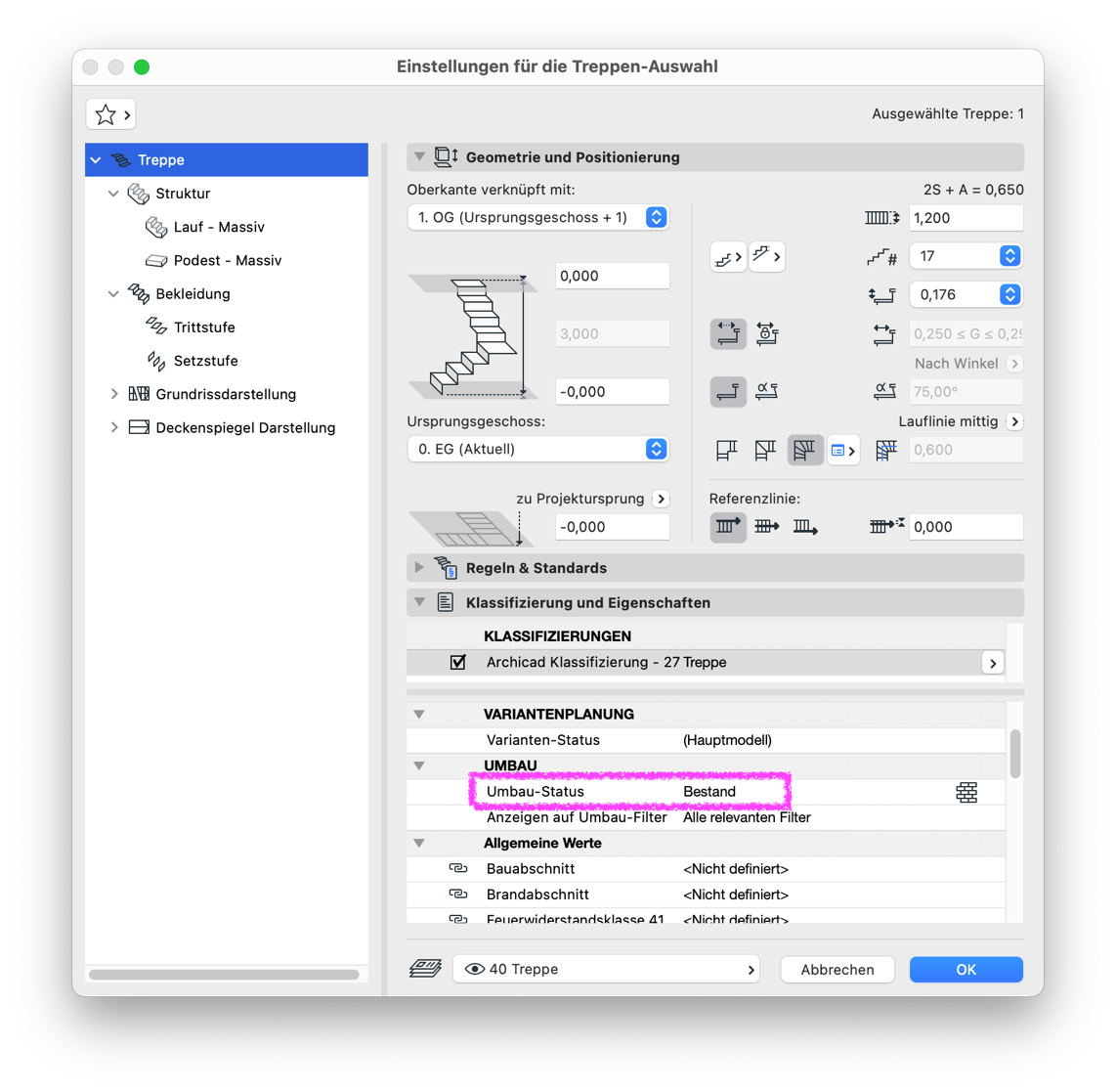

Den Umbau-Status des Elements ändern, z. B. von Bestand auf Neubau umstellen und mit OK bestätigen.
Das Element erneut auswählen und den Umbau-Status wieder auf den gewünschten Status zurückstellen.
4. Archicad Update prüfen
Hilfe > nach Updates suchen…
Wenn ein Update verfügbar ist, dieses herunterladen und installieren.
