Problemstellung

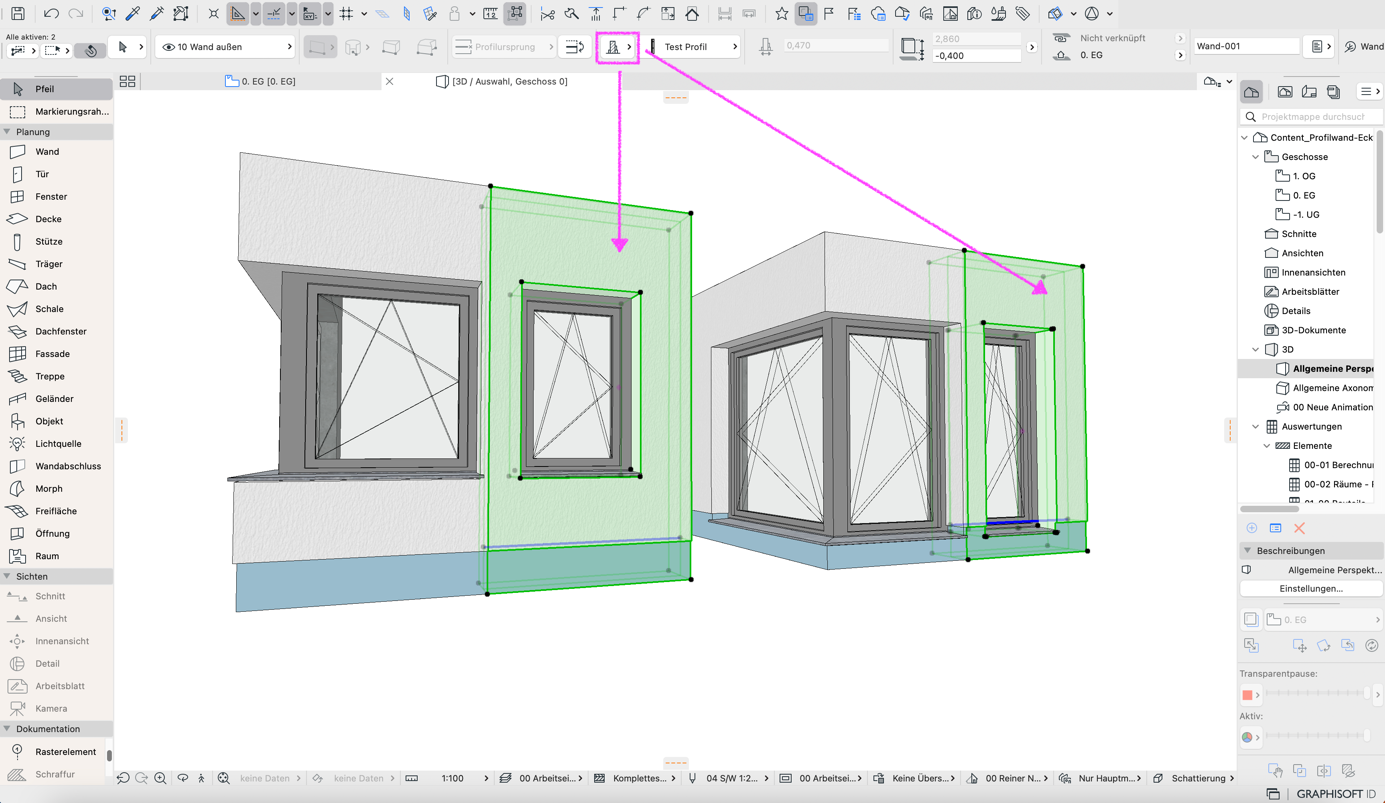

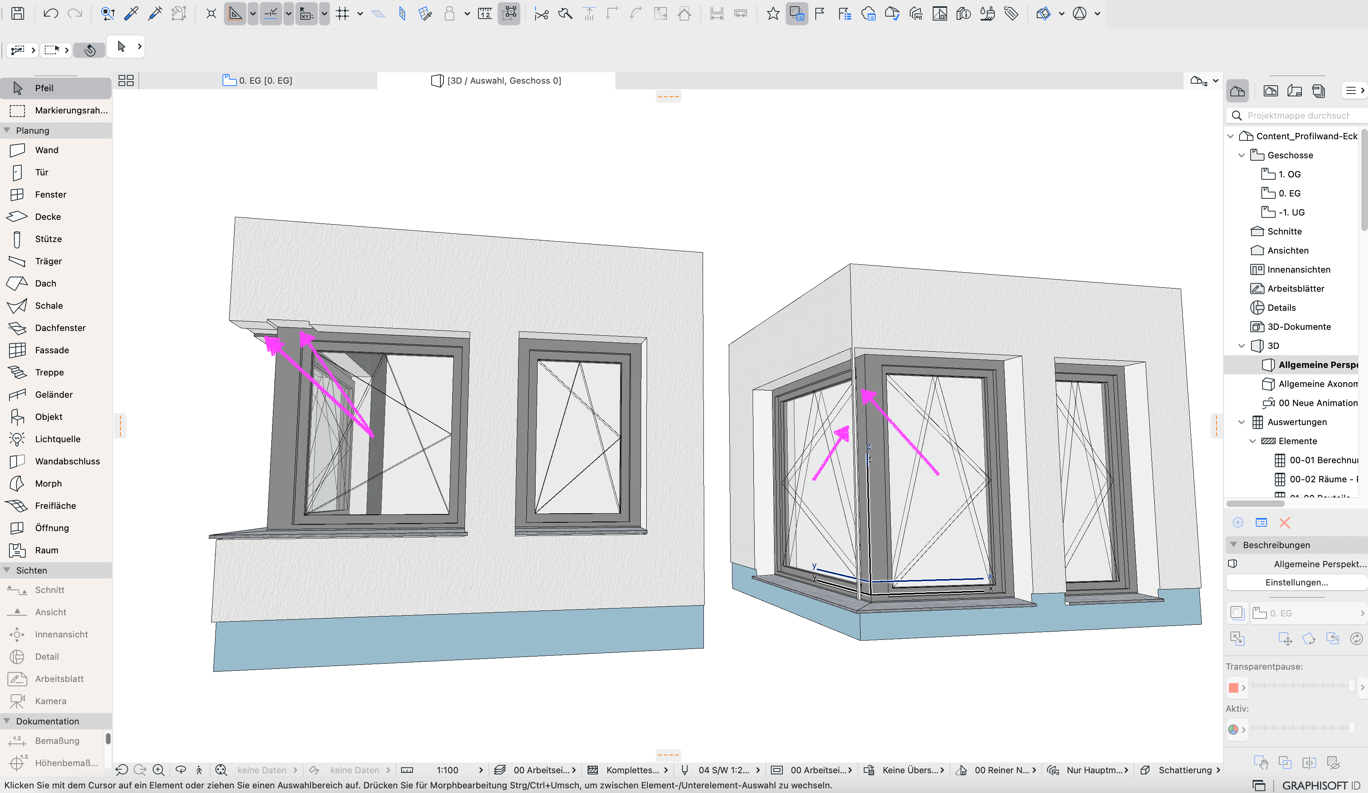

Fenster die in einer Profilwand platziert werden und unter Eigene Wandecken… eine Individuelle Ecke aktiviert haben, führen zu einer unsauberen Verschneidungen zwischen den Profilwände und den Fenstern. Es wird stellenweise zu viel oder zu wenig aus der Profilwand durch das Fenster mit individueller Ecke-Einstellung herausgeschnitten.
Troubleshooting
1. Ecksituation aus ein- oder mehrschichtigen Wänden ausbilden

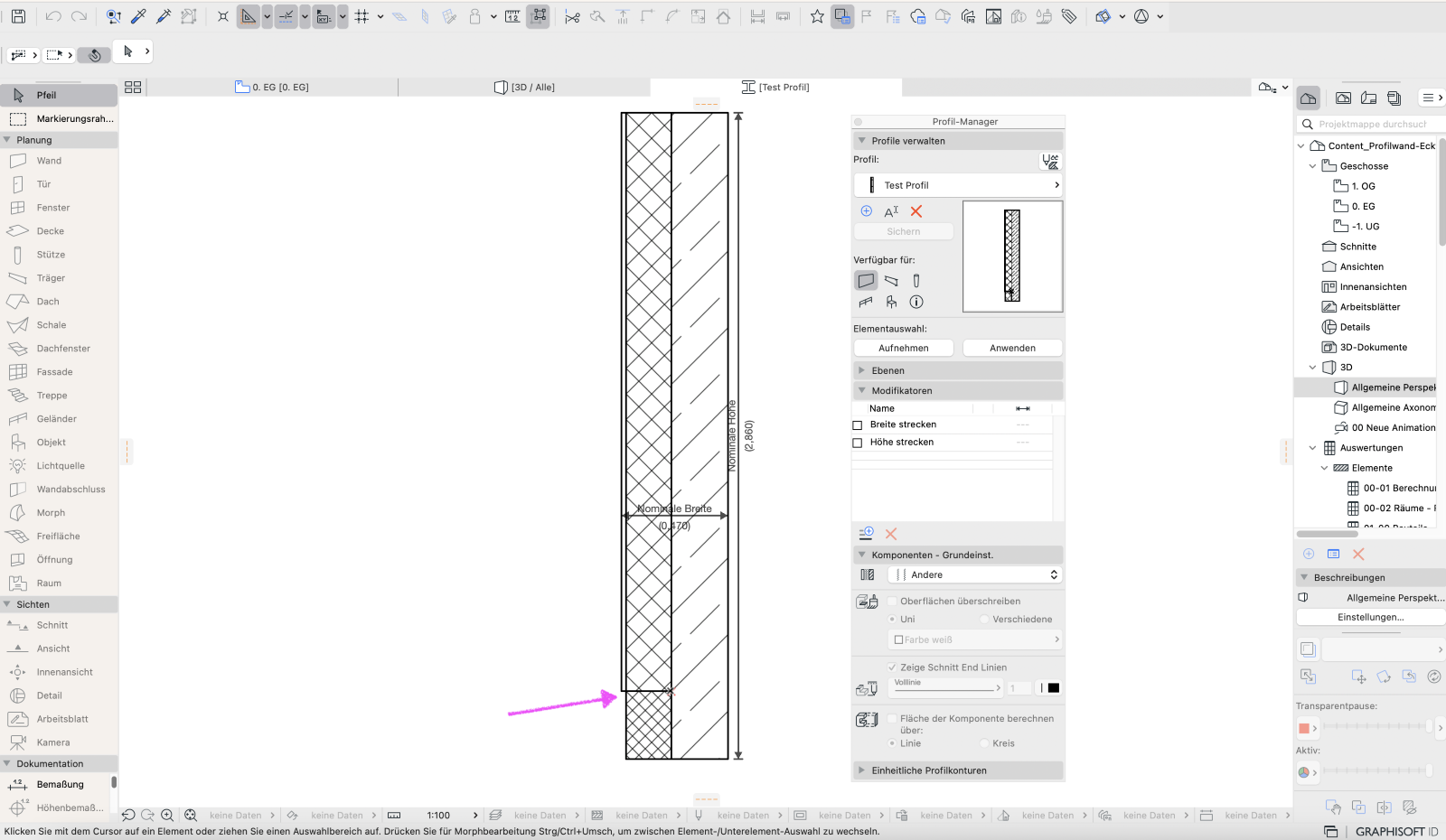

Wenn Fenster in komplexe Profil-Wände mit eigenen Wandecken platziert werden, entsteht eine komplexe Verschneidungssituation, welche eine fehlerhafte Eckverschneidung zwischen komplexen Profilwänden und Fenstern mit individueller Eckausbildung verursacht. Insbesondere Profile, welche eine ungleichmäßige Breite über die Fensteröffnung haben, verursachen die ungewünschte Verschneidung.

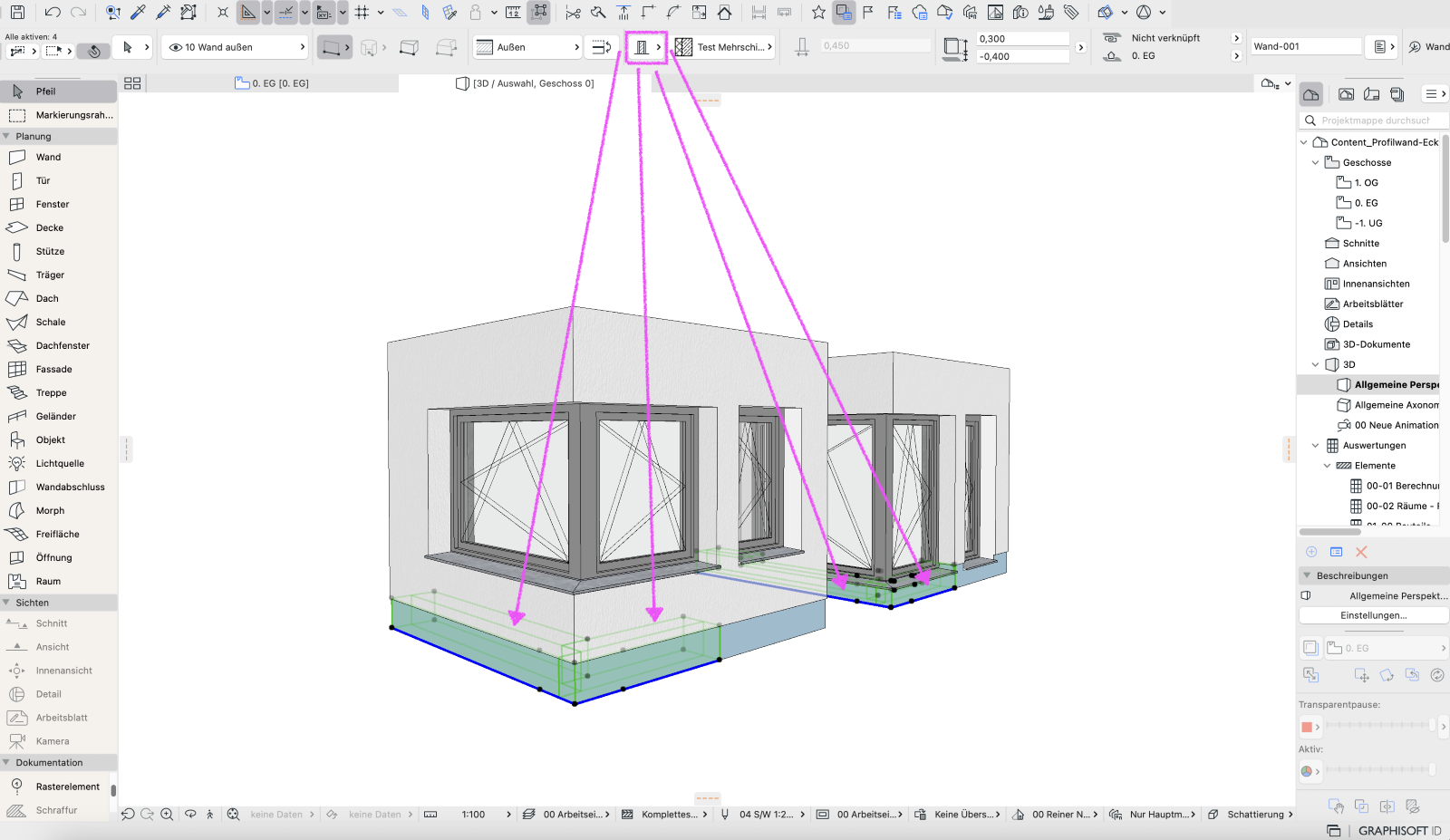

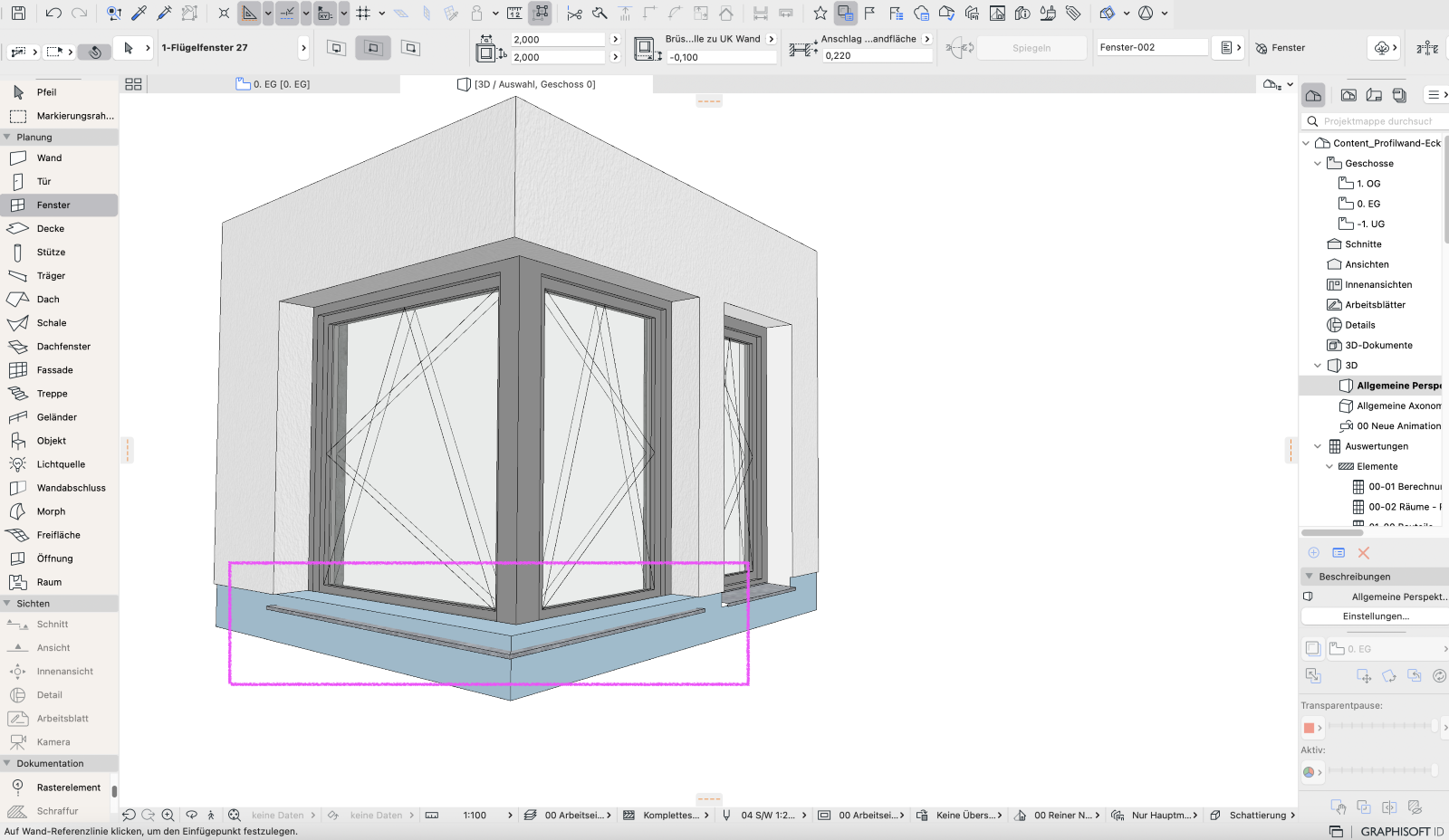

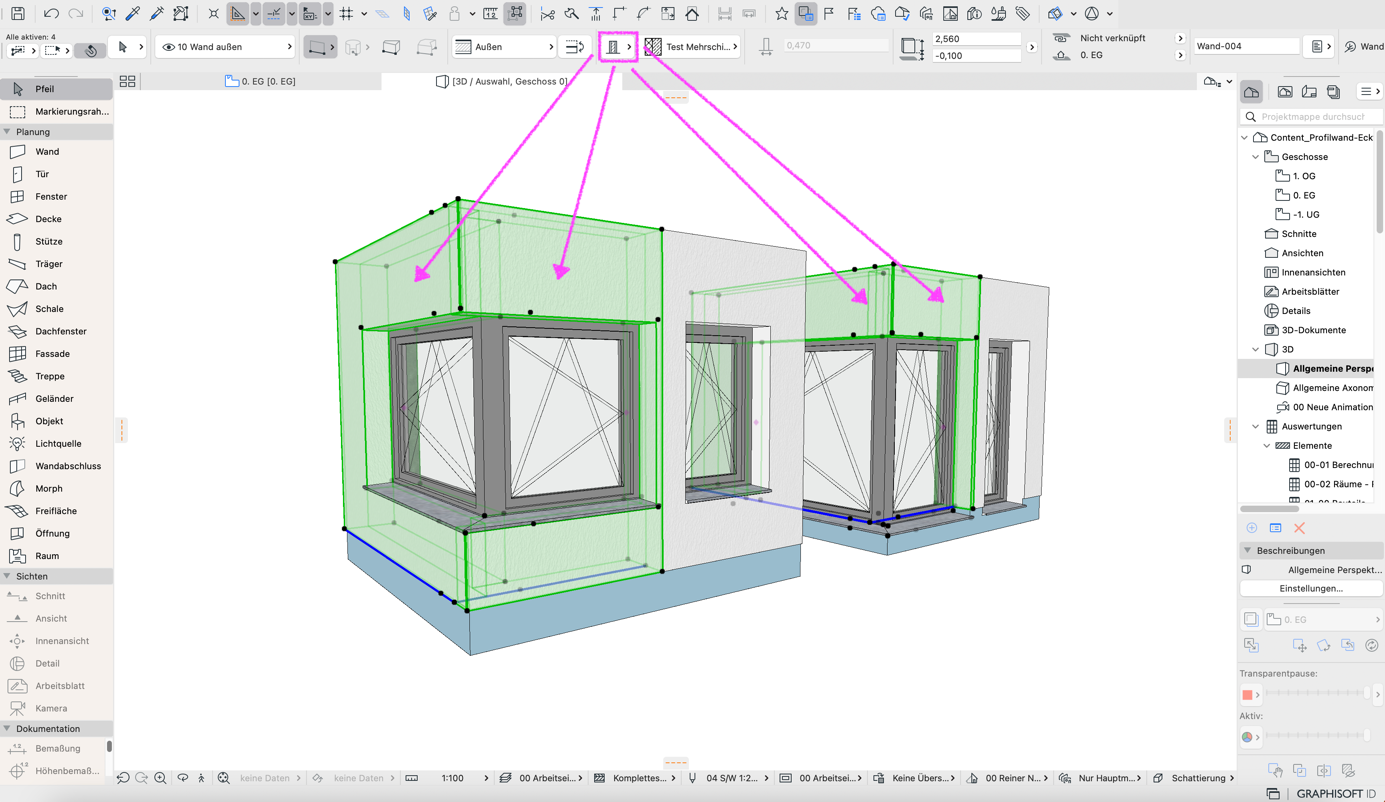

Für eine Verschneidungsfehlerfreie Modellierung müssen diese Ecksituationen aus verschiedenen Wänden mit einfacher und / oder mehrschichtiger Wandstruktur erstellt werden. Die Profilwand kann mittels des Befehl Splitten unter Bearbeiten > Verändern > Splitten vor den Eckfenstern unterteilt und zu einer einfachen oder mehrschichtigen Wandstruktur geändert werden.

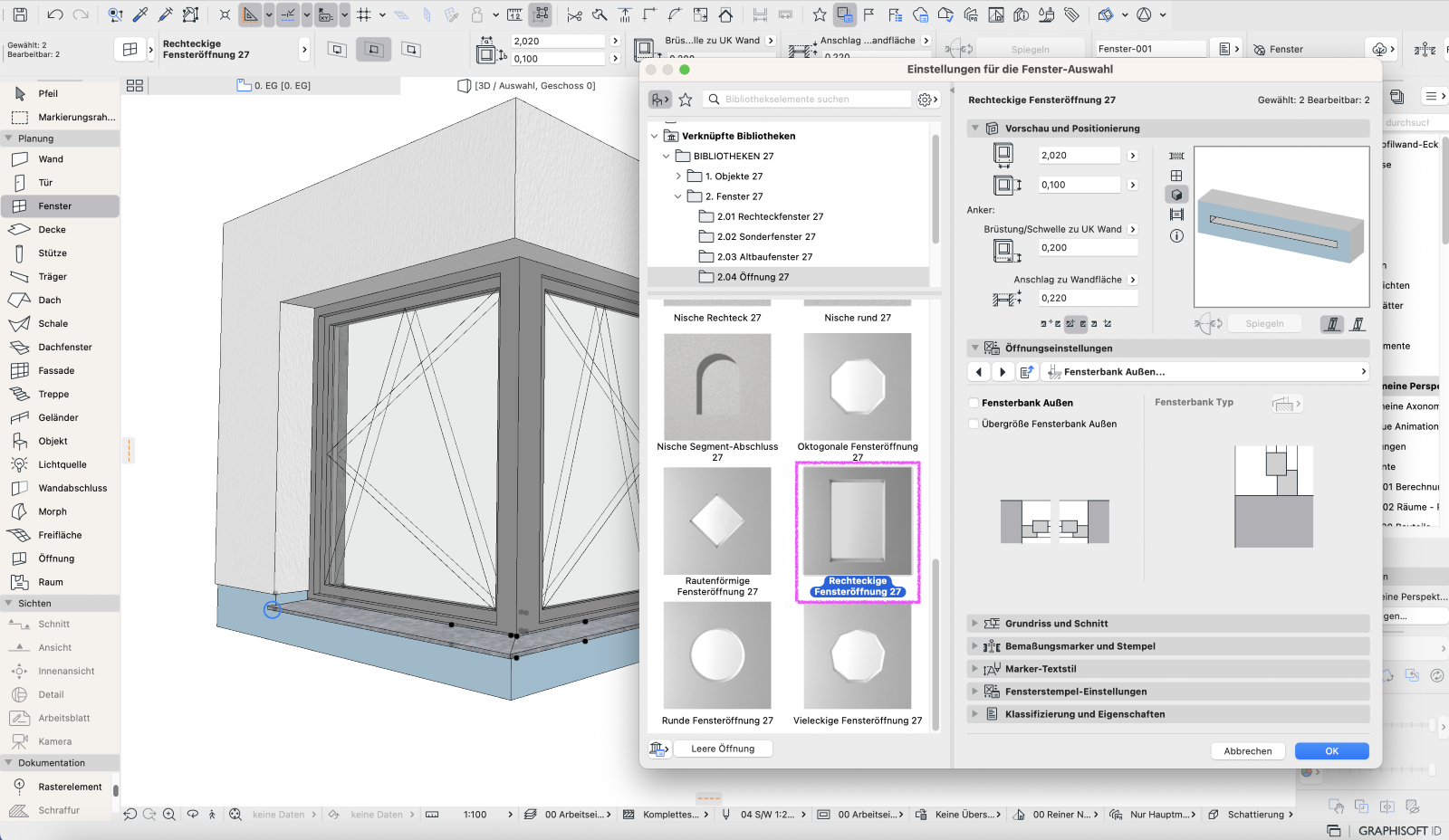

Erstreckt sich die Fensteröffnung über mehrere Wände, kann zur Schaffung von zusätzlichen leeren Öffnungen eine leere Öffnung oder eine Öffnung mit dem Öffnungswerkzeug in den angrenzenden Wänden platziert werden.
Hinweis:
Es sollte beachtet werden, dass das separate Werkzeug für Eckfenster nicht in profilierte Wände platziert werden kann.
