Problemstellung

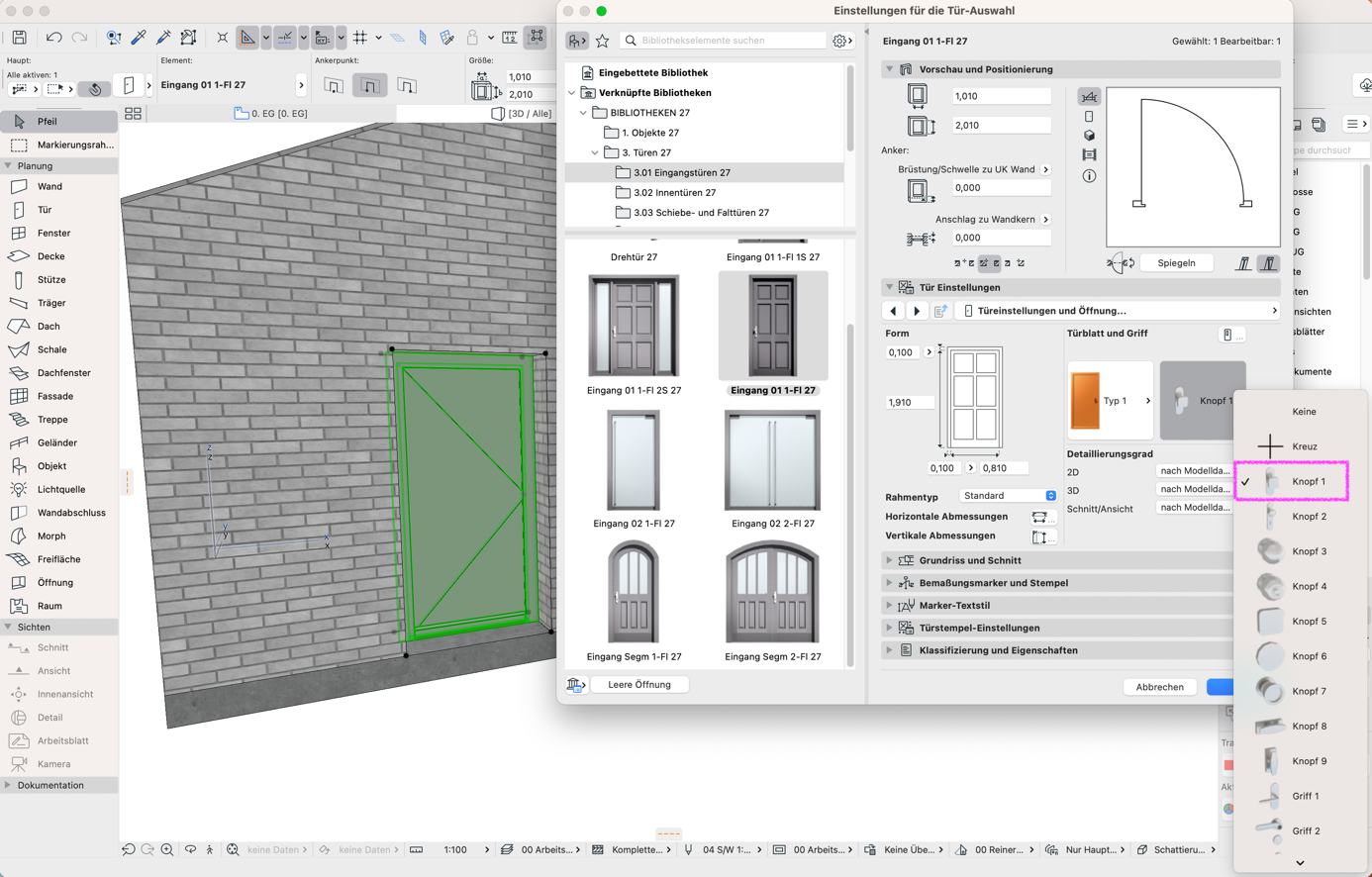

Zubehör wie Fenstergriffe, Türgriffe, Objekt-Griffe und Objekt-Armaturen werden im 3D nicht angezeigt, obwohl diese in den Tür-, Fenster- und Objekt-Einstellungen aktiviert sind.
Troubleshooting
1. Alle Elemente betroffen: Modelldarstellung prüfen

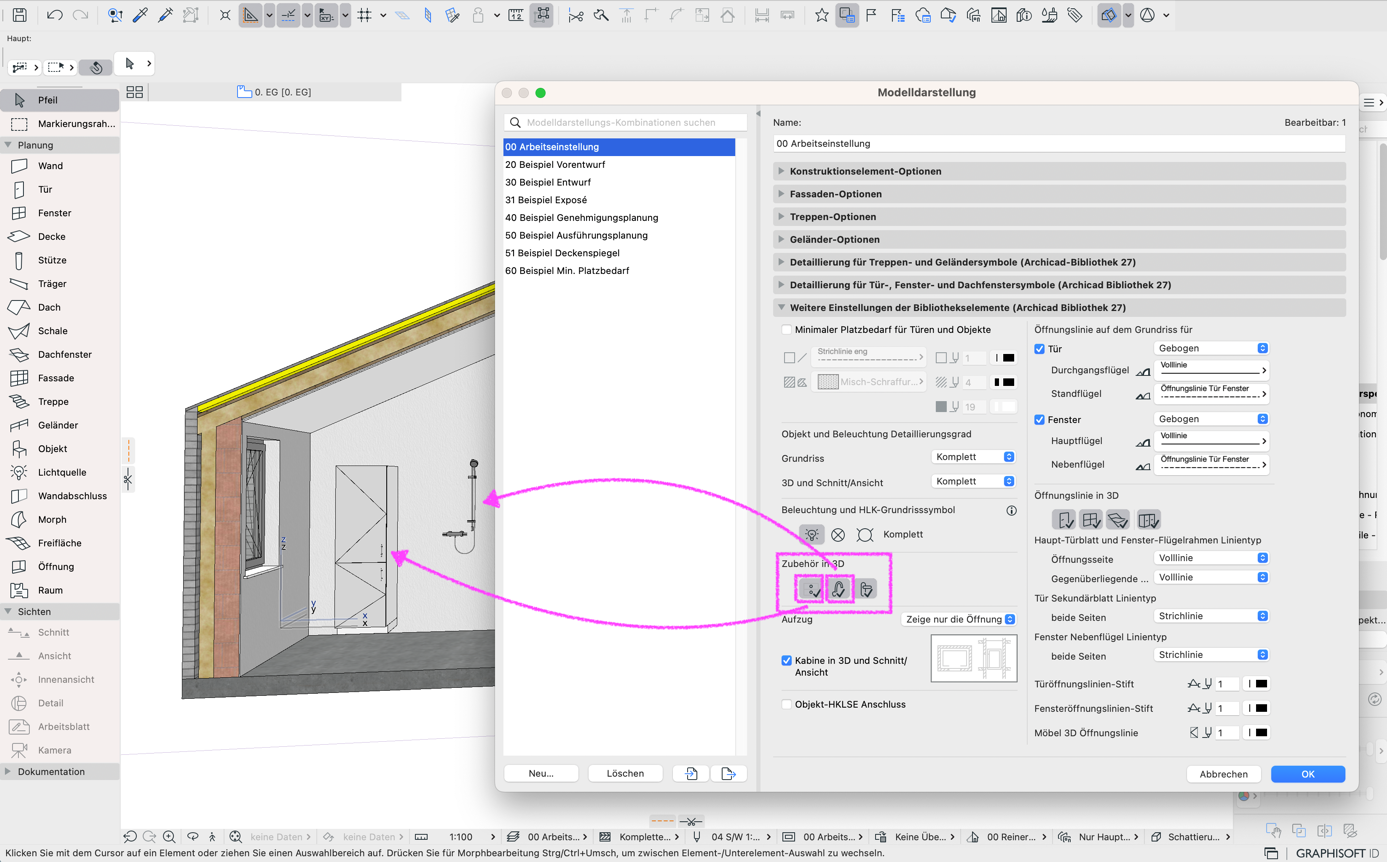

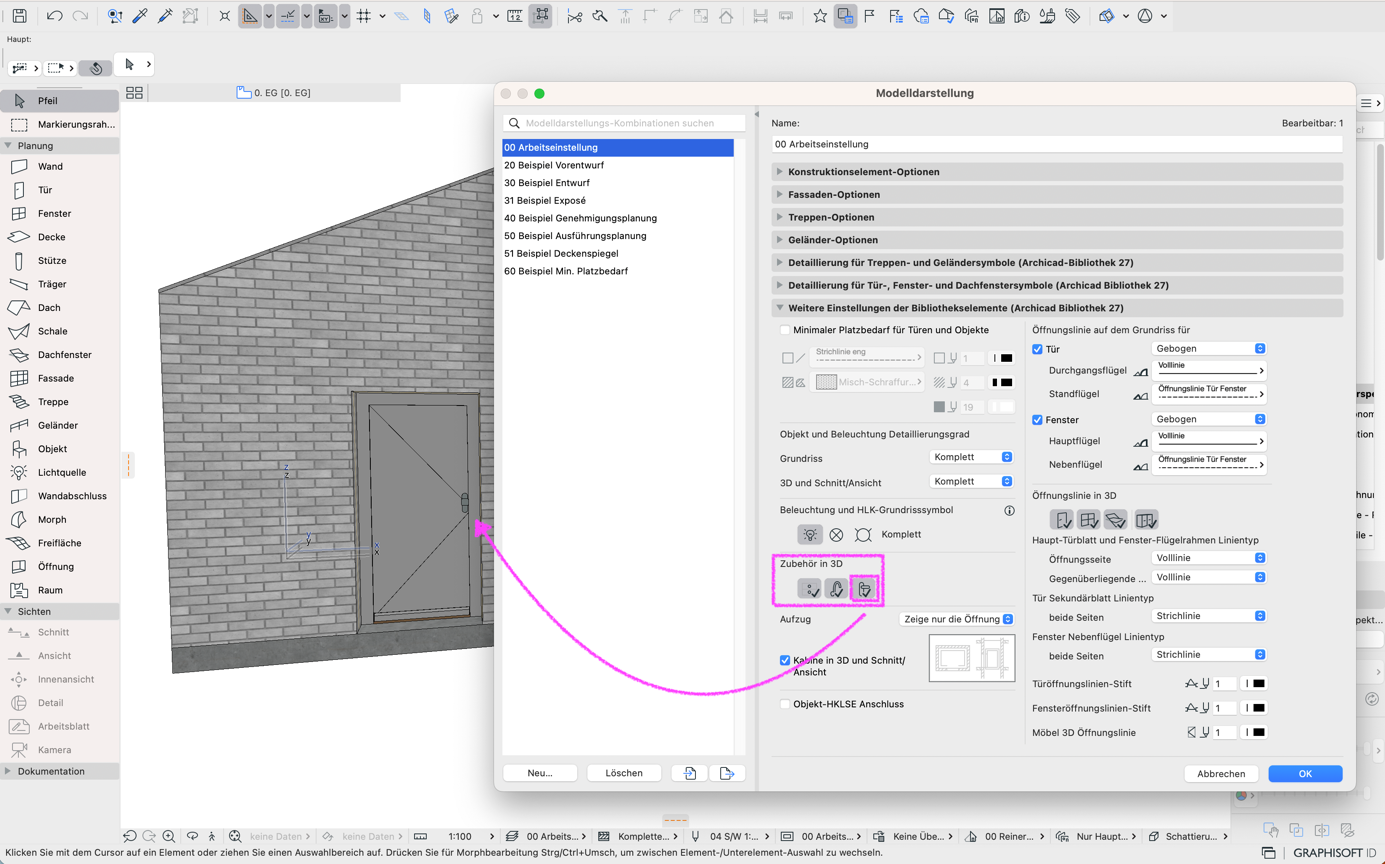

Unter Dokumentation > Modelldarstellung muss die verwendete Modelldarstellung geöffnet werden. In dem Reiter Weitere Einstellungen der Bibliothekselemente (Archicad Bibliothek Versionnummer) muss dann das gewünschte Zubehör im 3D aktiviert werden.
- Fenstergriffe und Türgriffe werden durch Tür- und Fenstergriffe in 3D sichtbar.
- Objekt-Griffe schaltet von Möbeln, wie Hochschränken, o. Ä., die Knöpfe sichtbar.
- Objekt-Armaturen ist für Duschset und Wandarmaturen.
|
|
|

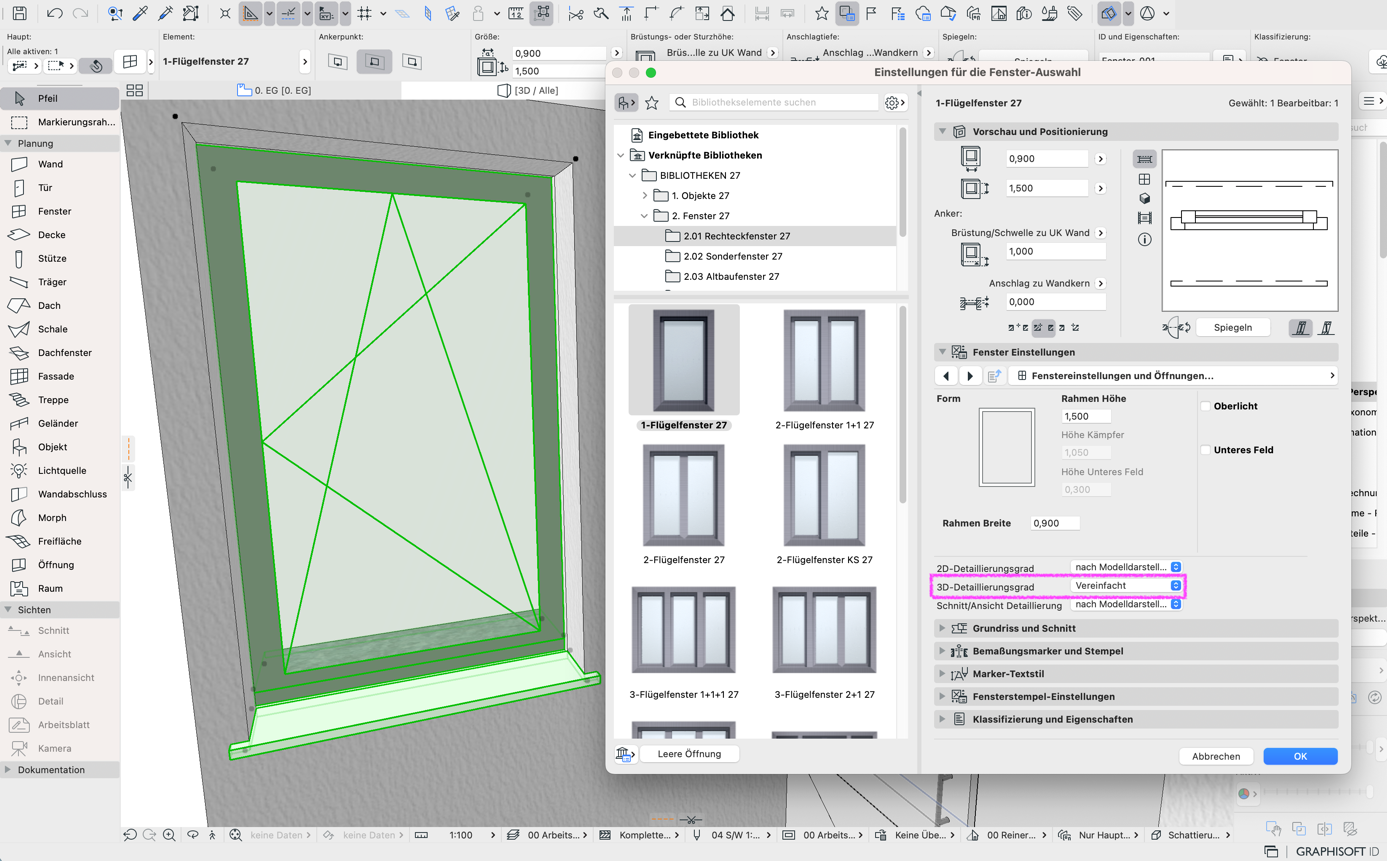

2. Einzelne Elemente betroffen: Vereinfachter oder Schematischer 3D-Detaillierungsgrad

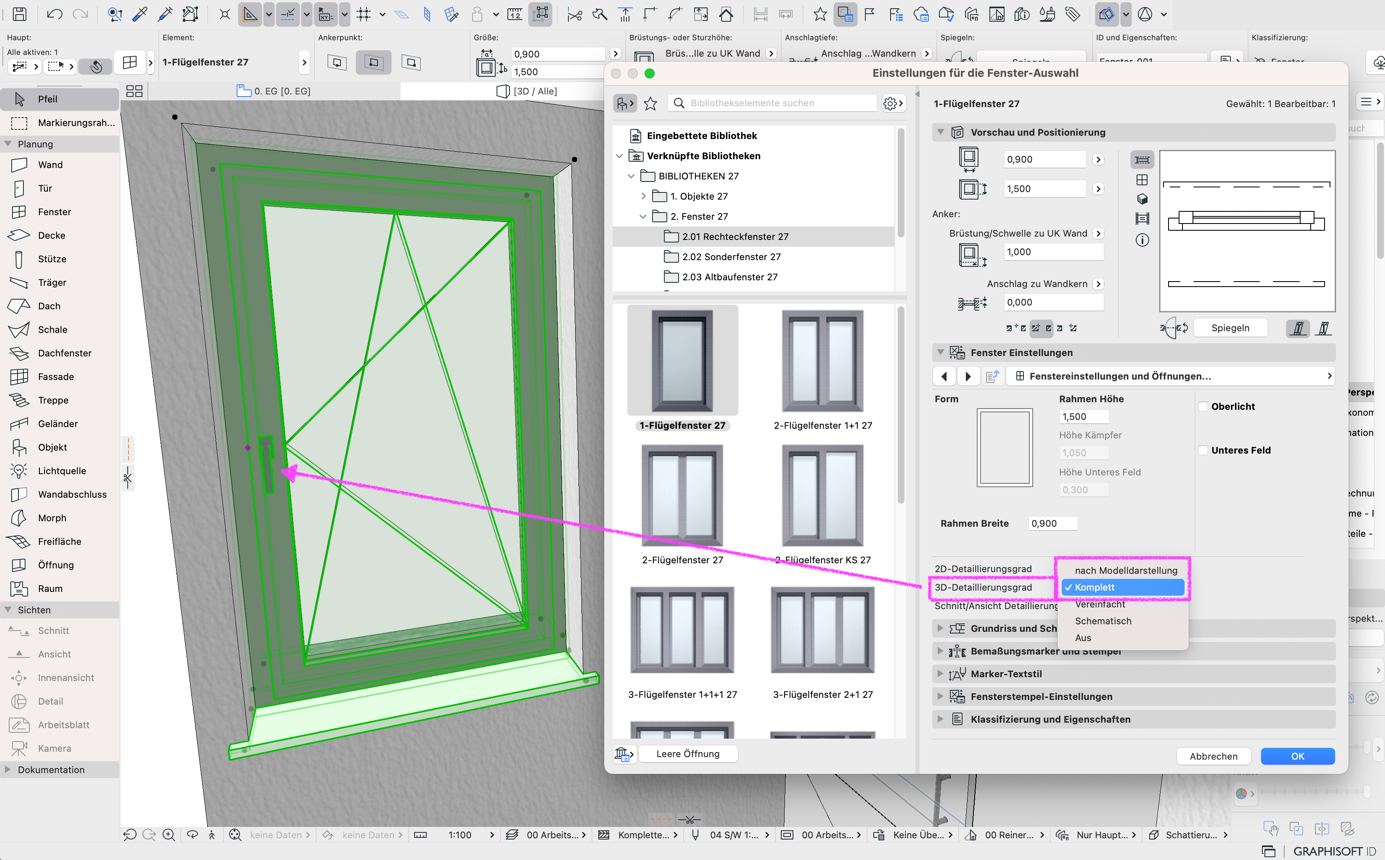

Der Modellierungsgrad von Fenstern, Türen und Objekten muss in den Einstellungen für die Auswahl auf Komplett oder nach Modelldarstellung gestellt werden, damit diese im 3D angezeigt werden.
|
|
|
