Problembeschreibung
Eins oder mehrere Elementtypen lassen sich nicht absetzen, zum Beispiel:
- Wände, Decken
- Öffnungen, Fenster, Türen
- 2D Elemente, Objekte
- und andere
Beim Versuch, die Elemente abzusetzen, passiert scheinbar nichts und es werden keine Elemente erstellt. Es erscheint dabei keine Fehlermeldung.
Troubleshooting

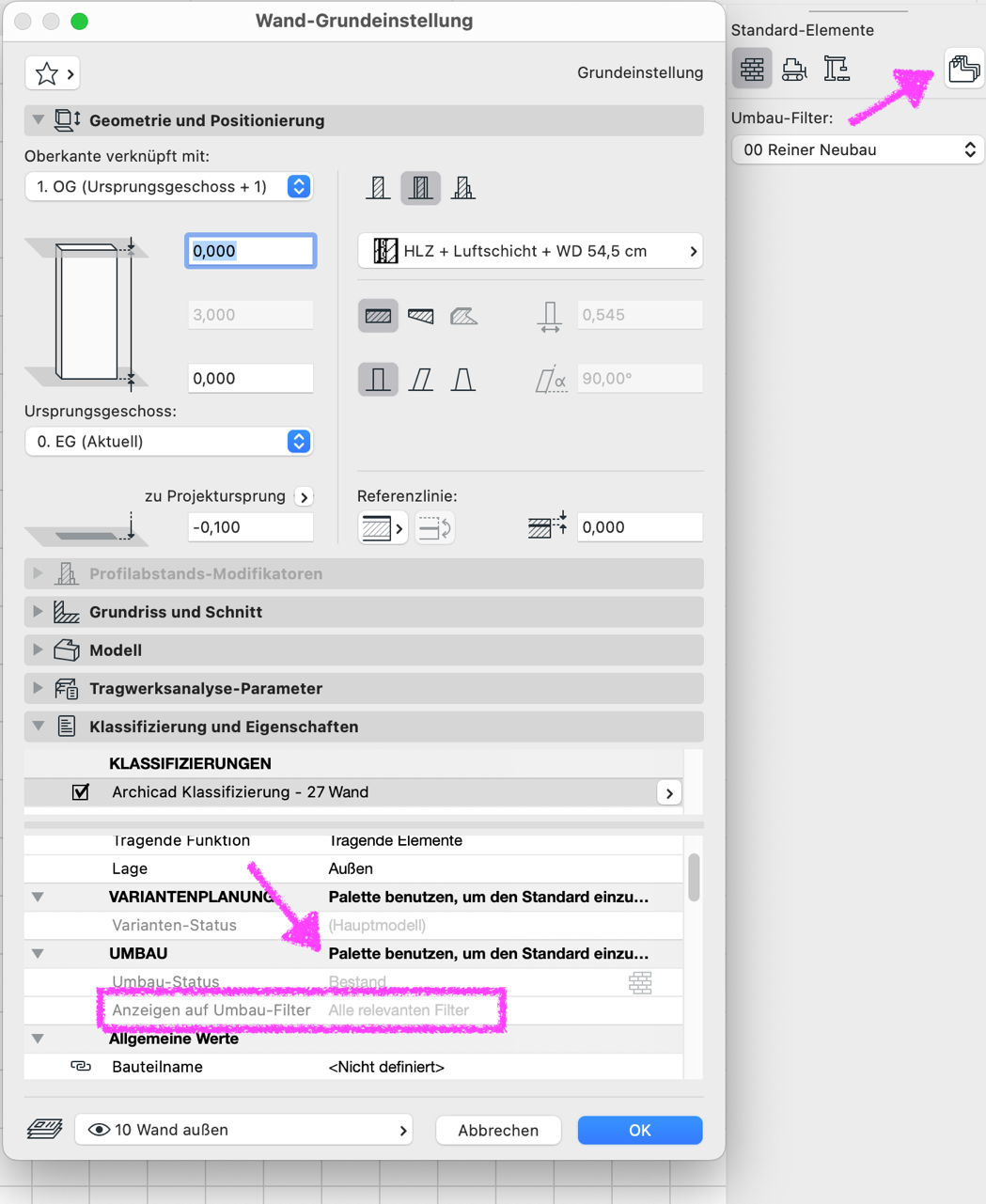

1. Umbau-Filter prüfen
Werkzeug-Einstellungen > Klassifizierung und Eigenschaften > Anzeigen auf Umbau-Filter > auf „alle“ einstellen
Bei manchen Werkzeugen ist das Feld ausgegraut, dann über die Umbau-Palette umstellen
Wenn hier nur ein bestimmter Filter gewählt ist, dann wird das Element ausschließlich auf diesem einen Filter gezeigt. Die Sichtbarkeitseinstellungen aus dem Umbau-Filter werden dabei überfahren.
Mehr Infos zu dieser Einstellung:
Anzeigen eines Elements nur in einem einzigen Umbau-Filter und Elemente verschwinden nach absetzen

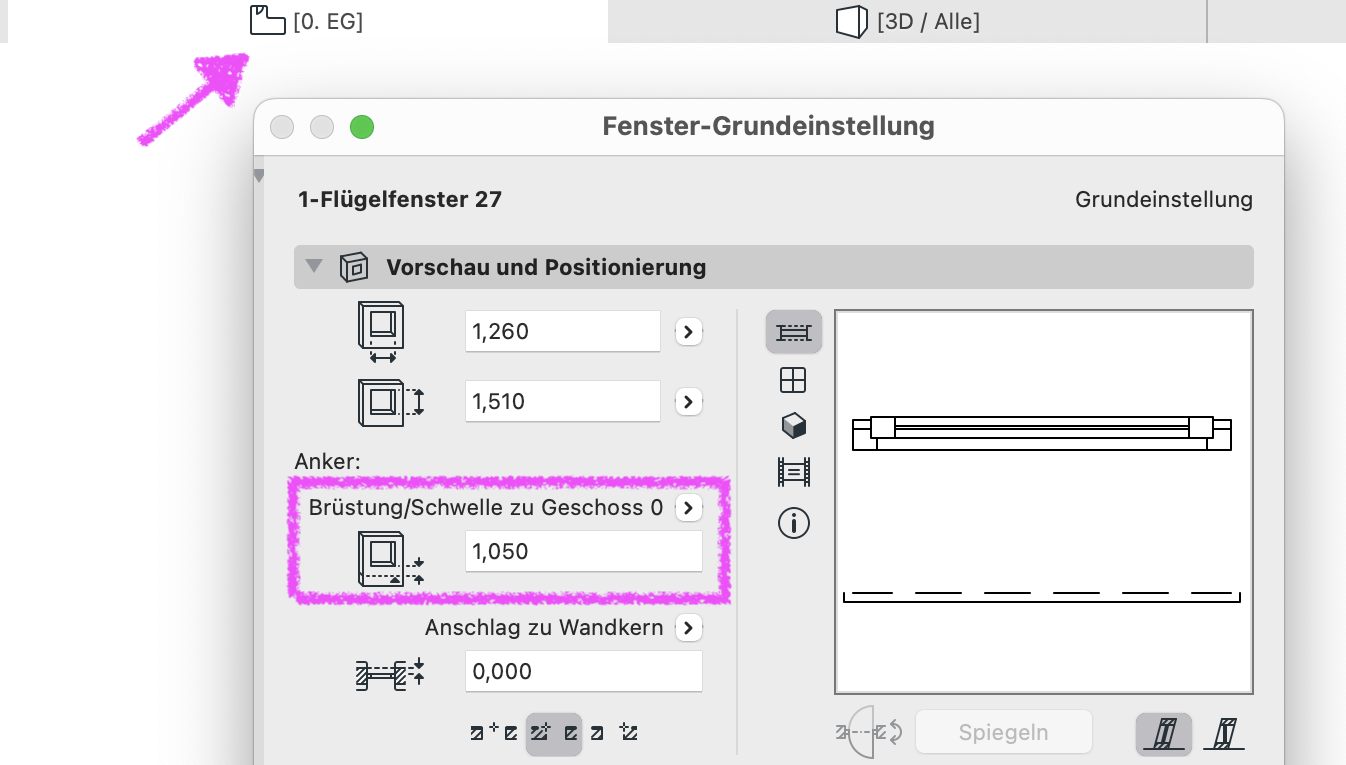

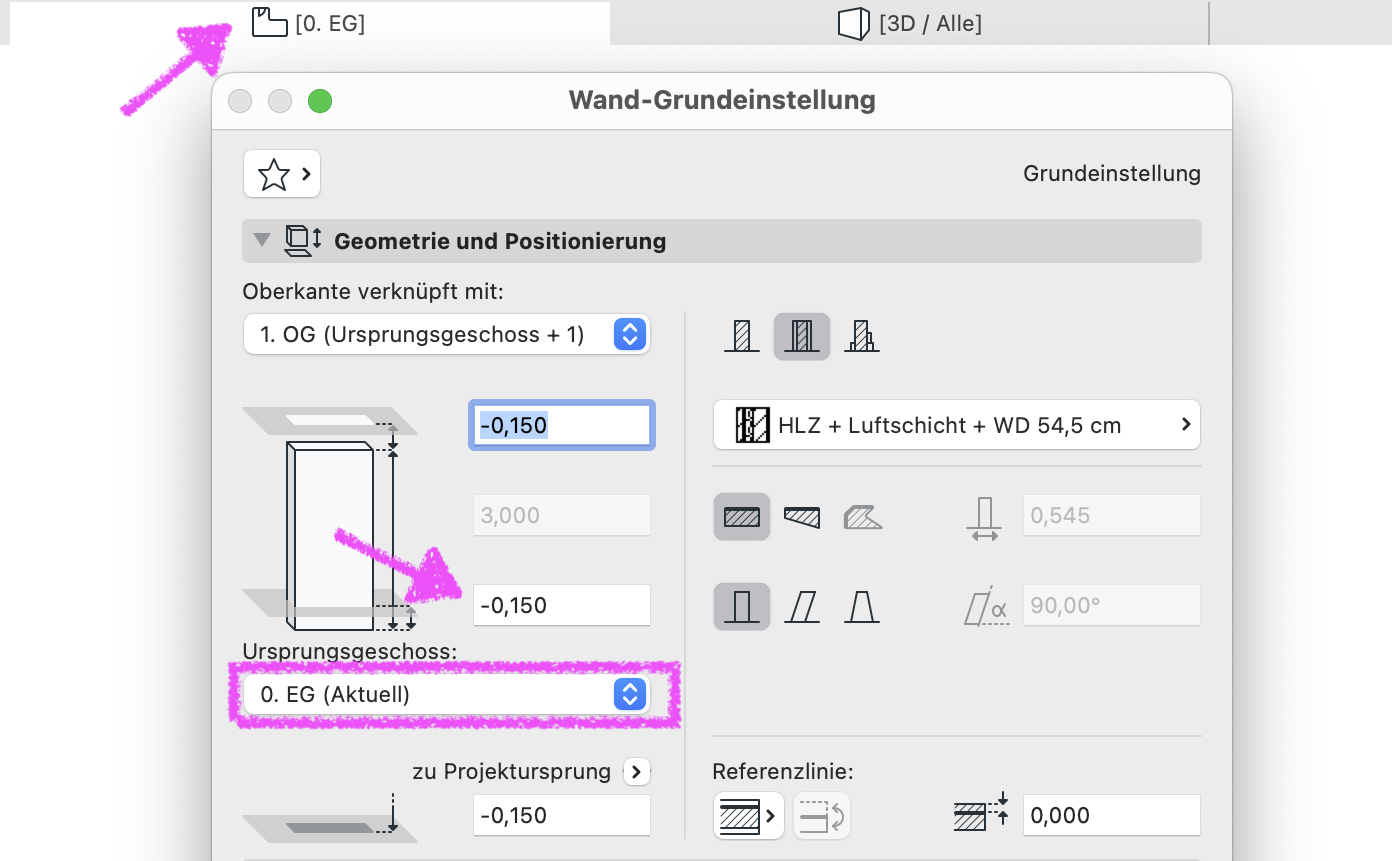

2. Höhen prüfen
Werkzeug-Einstellungen > Bezugshöhen des Werkzeugs mit dem aktuell sichtbaren Geschoss vergleichen.
Ist im Werkzeug das richtige Geschoss eingestellt?

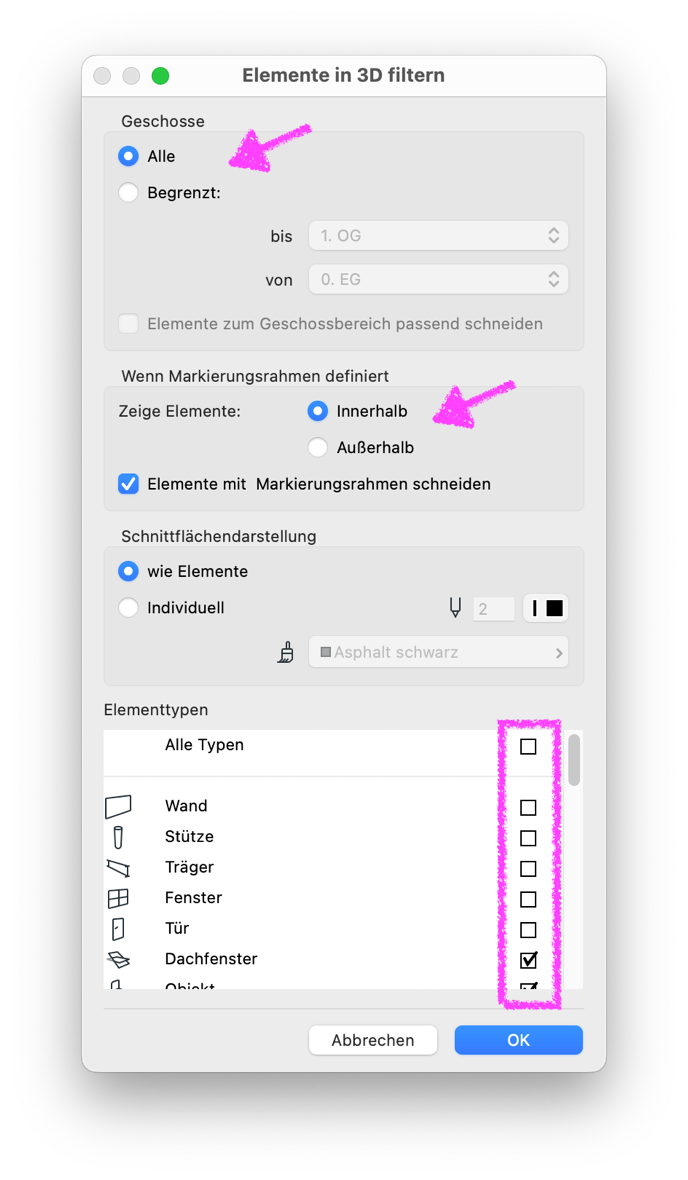

3. 3D Fenster: gefilterte 3D Elemente prüfen
Ansicht > Elemente in 3D > Elemente in 3D filtern und schneiden
Falls es sich um Elemente im 3D Fenster handelt, prüfen ob das gewünschte Werkzeug oder Elementtyp hier sichtbar gestellt ist.
4. Variantenplanung prüfen
Über Fenster > Paletten > Varianten die Varianten-Palette öffnen und prüfen, ob das platzierte Element bzw. die Umliegenden Elemente den korrekten Varianten-Status besitzt.
Hinweis:
Weitere Informationen hierzu können im Artikel Verwendung der Variantenplanung – Teil 2: Modellierung mit Varianten-Sets & Varianten-Kombination gefunden werden.

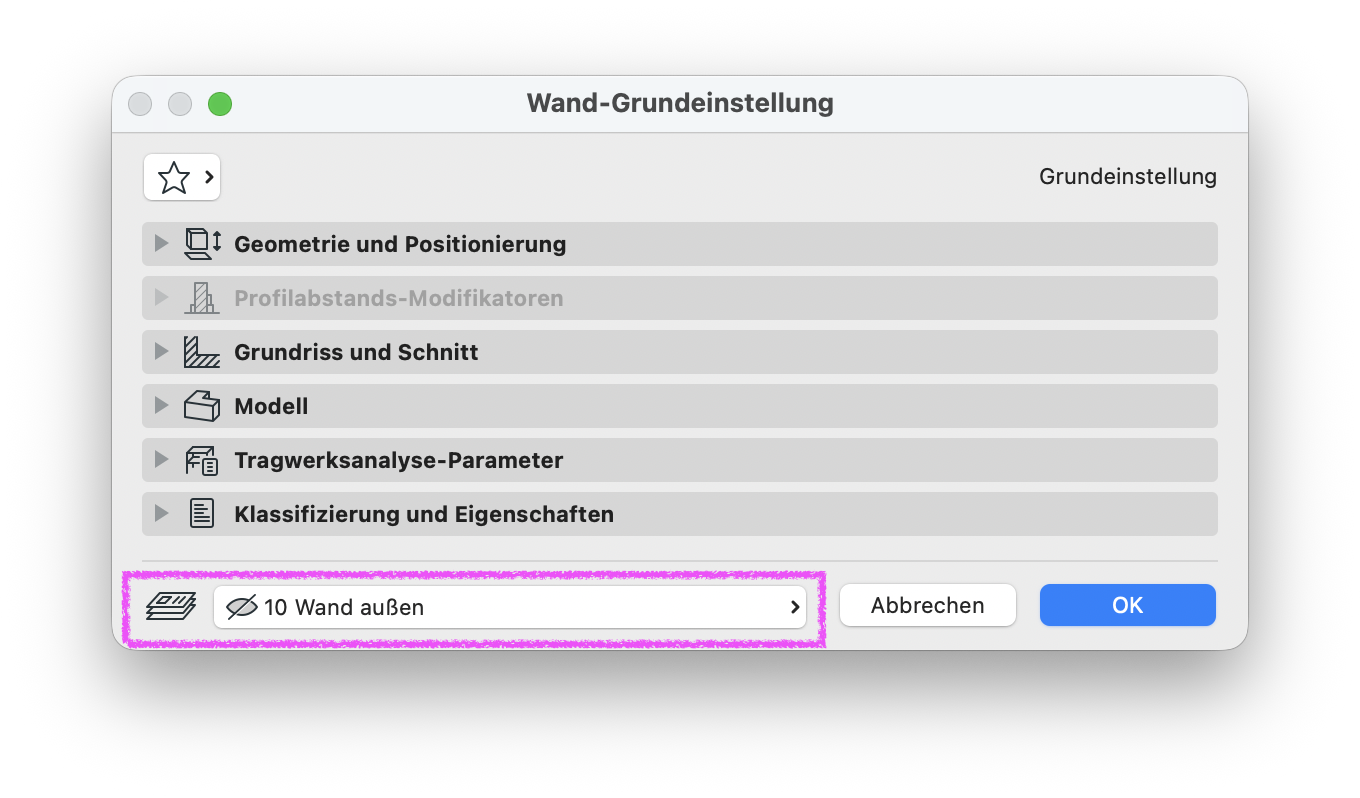

5. Ebenensichtbarkeit prüfen
Mit einen Doppelklick auf das Werkzeug die Einstellungen des Werkzeugs öffnen und prüfen, ob die verwendete Ebene vorhanden bzw. sichtbar ist. Es kann entweder eine sichtbare/vorhandene Ebene gewählt werden oder die Ebene über Dokumentation > Ebenen > Ebenen (Modelldarstellung)... sichtbar geschalten werden.
