Problemstellung
In Ausschnitt sind keine Schraffuren sichtbar. Platziert man den Ausschnitt auf ein Layout, werden alle Schraffuren mit der eingestellten Farbe angezeigt. Wird die platzierte Zeichnung im Layout ausgewählt und der verknüpfte Ausschnitt über Ursprünglichen Ausschnitt öffnen geöffnet, fehlen immer noch die Schraffuren.
|

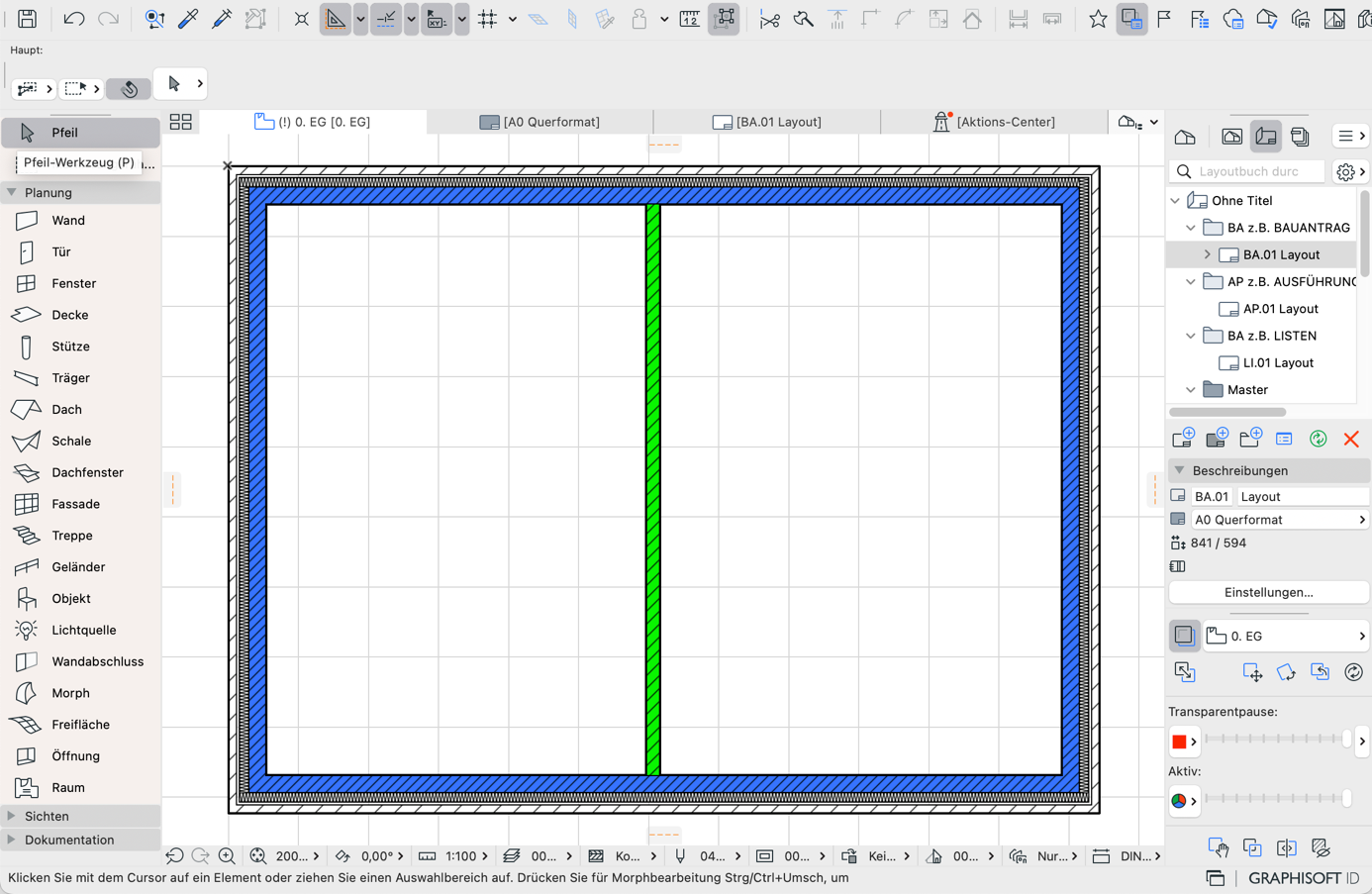

Ausschnitt der Zeichnung |

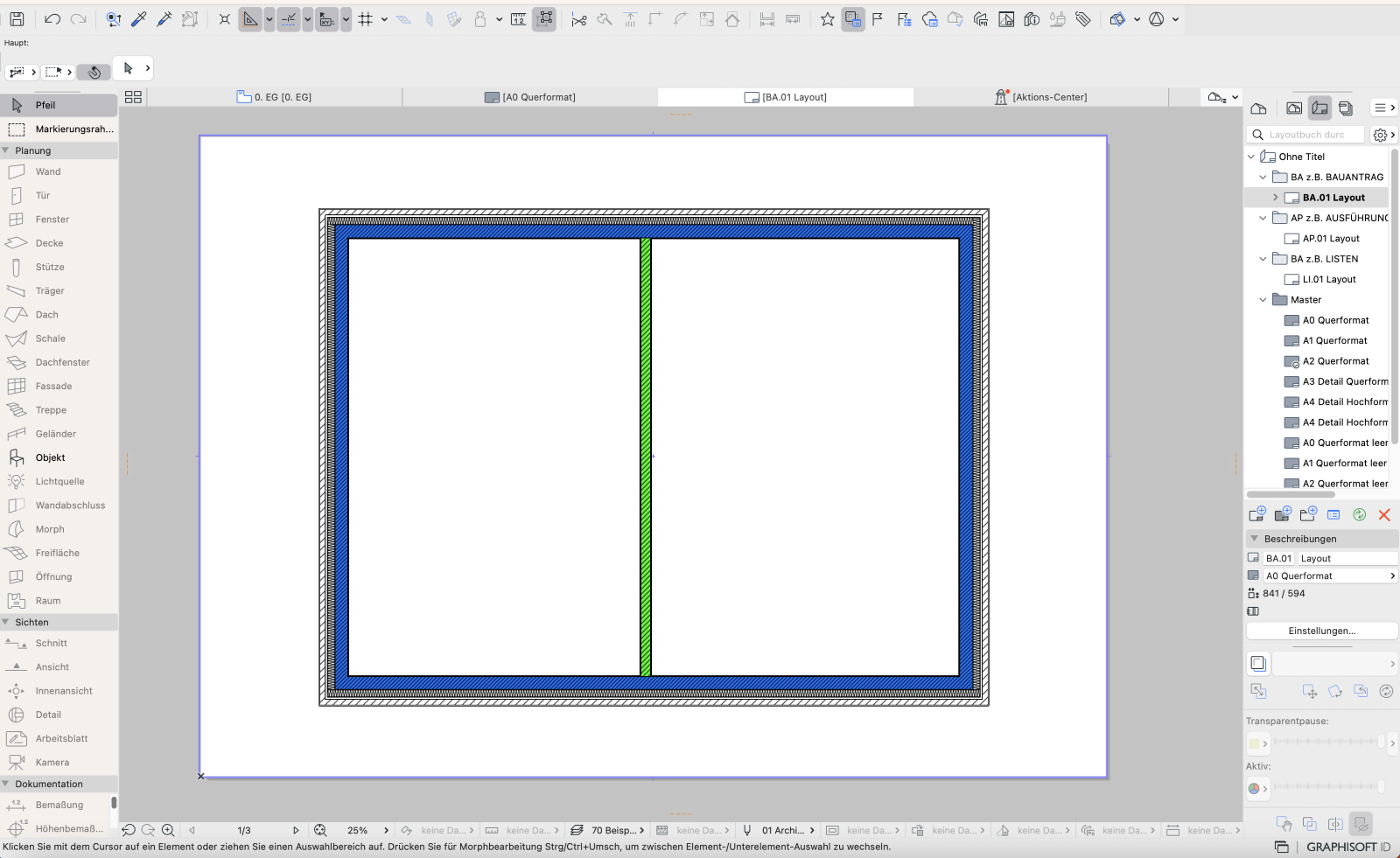

Im Layout platzierte Zeichnung |
Troubleshooting
Transparentpause

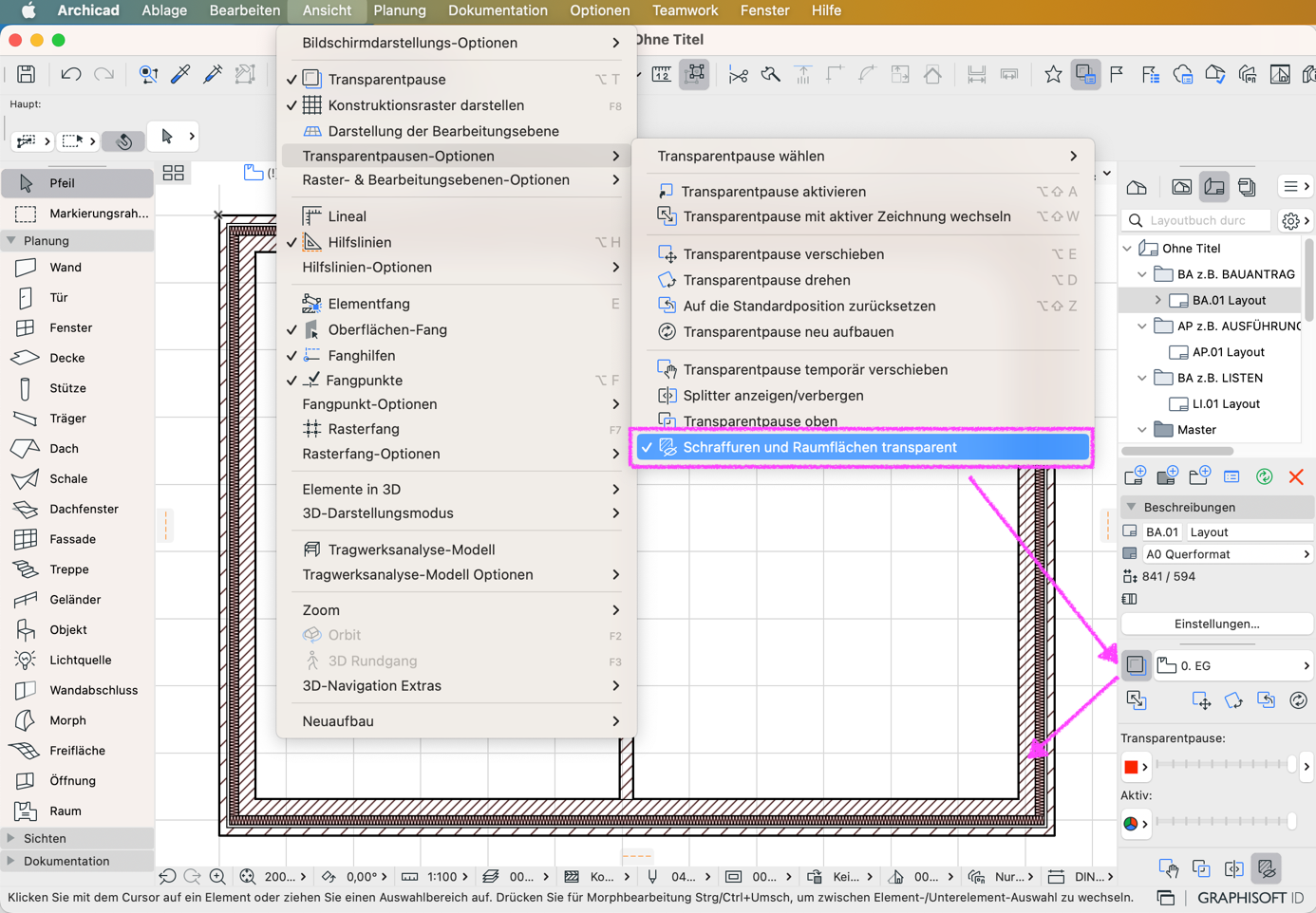

Die Transparentpause wurde im Ausschnitt aktiviert und unter Ansicht > Transparentpausen-Optionen ist die Option Schraffuren und Raumflächen transparent aktiviert. Im Layout ist die Transparentpause deaktiviert und dadurch werden die Schraffuren im Layout angezeigt.
Damit die Schraffuren im Ausschnitt trotz aktivierter Transparentpause sichtbar sind, kann in den Transparentpausen-Optionen die Schraffuren und Raumflächen transparent deaktiviert werden.
|
|
|
