Problembeschreibung
Bäume sind im Grundriss sichtbar, werden jedoch im 3D-Fenster und/oder in Schnitt- bzw. Ansichtsdarstellungen nicht angezeigt.

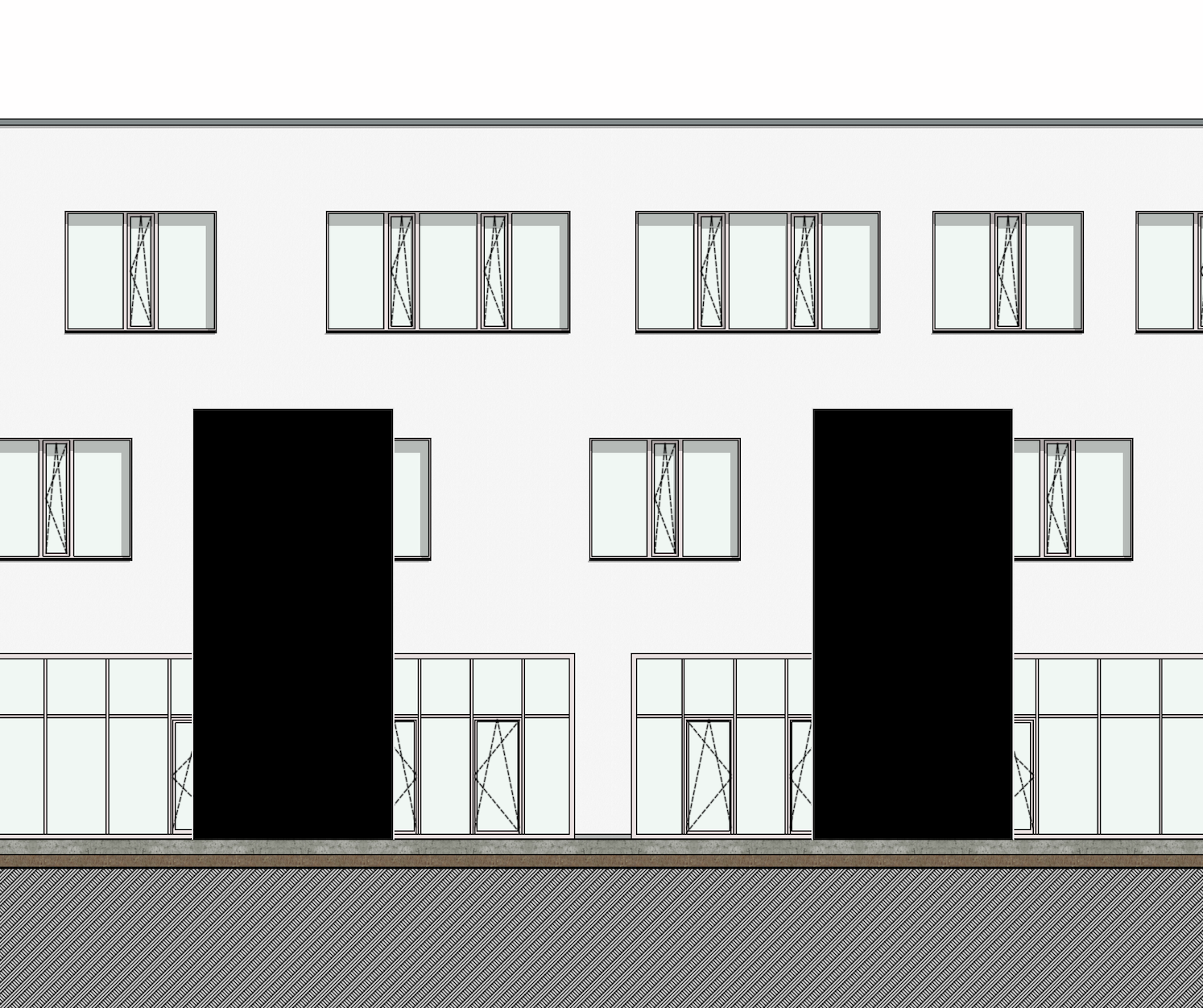

Alternativ werden Bäume im 3D-Fenster nur als flache 2D-Abbildungen dargestellt oder erscheinen in Schnitt und Ansicht lediglich als Linie bzw. als schwarzes Rechteck.
Troubleshooting

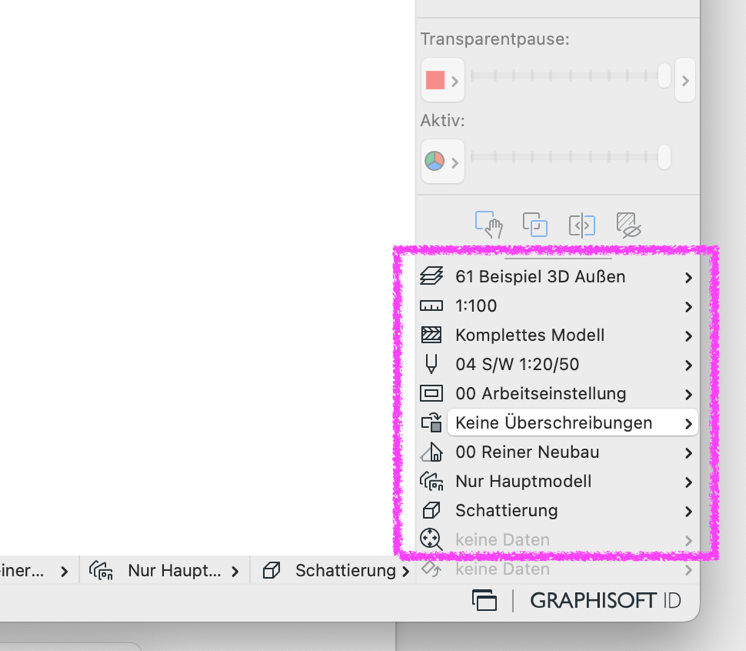

1. Sichtbarkeitseinstellungen prüfen
Es gilt zu überprüfen:
-
Ist die Ebene, auf der sich der Baum befindet, sichtbar?
-
Greift eine grafische Überschreibung, die die Darstellung beeinflusst?
-
Ist ein Umbau-Filter aktiv, der das Objekt ausblendet?
-
Ist der Elementtyp Objekte in der Filtereinstellung (Ansicht > Elemente in 3D > Elemente in 3D filtern und schneiden) aktiviert?

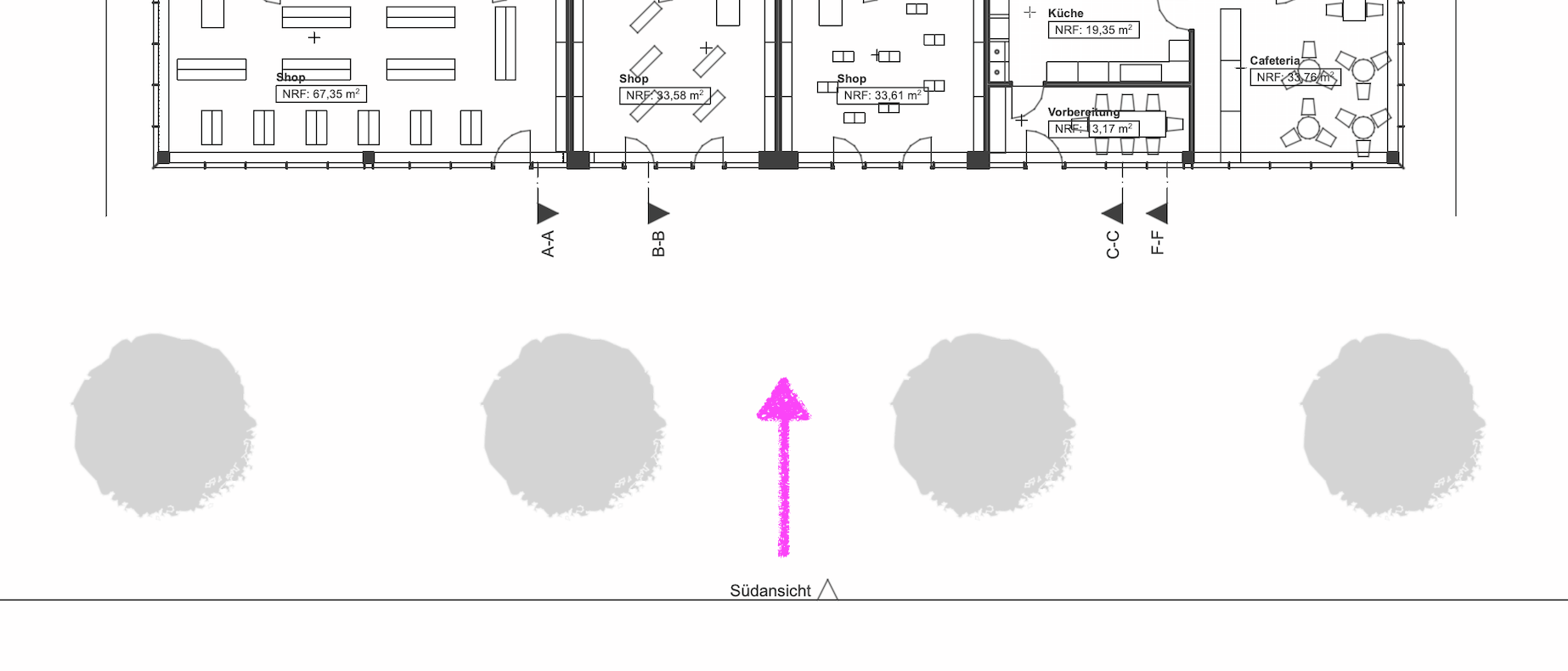

2. Position der Schnitt- oder Ansichtsmarker prüfen
Die Marker für Schnitte oder Ansichten müssen im Grundriss so positioniert sein, dass die entsprechenden Bäume im Sichtbereich der jeweiligen Projektsicht liegen.
3. Handelt es sich um ein 2D- oder 3D-Objekt?
- Einstellungen für die Objekt-Auswahl > Vorschau und Positionierung

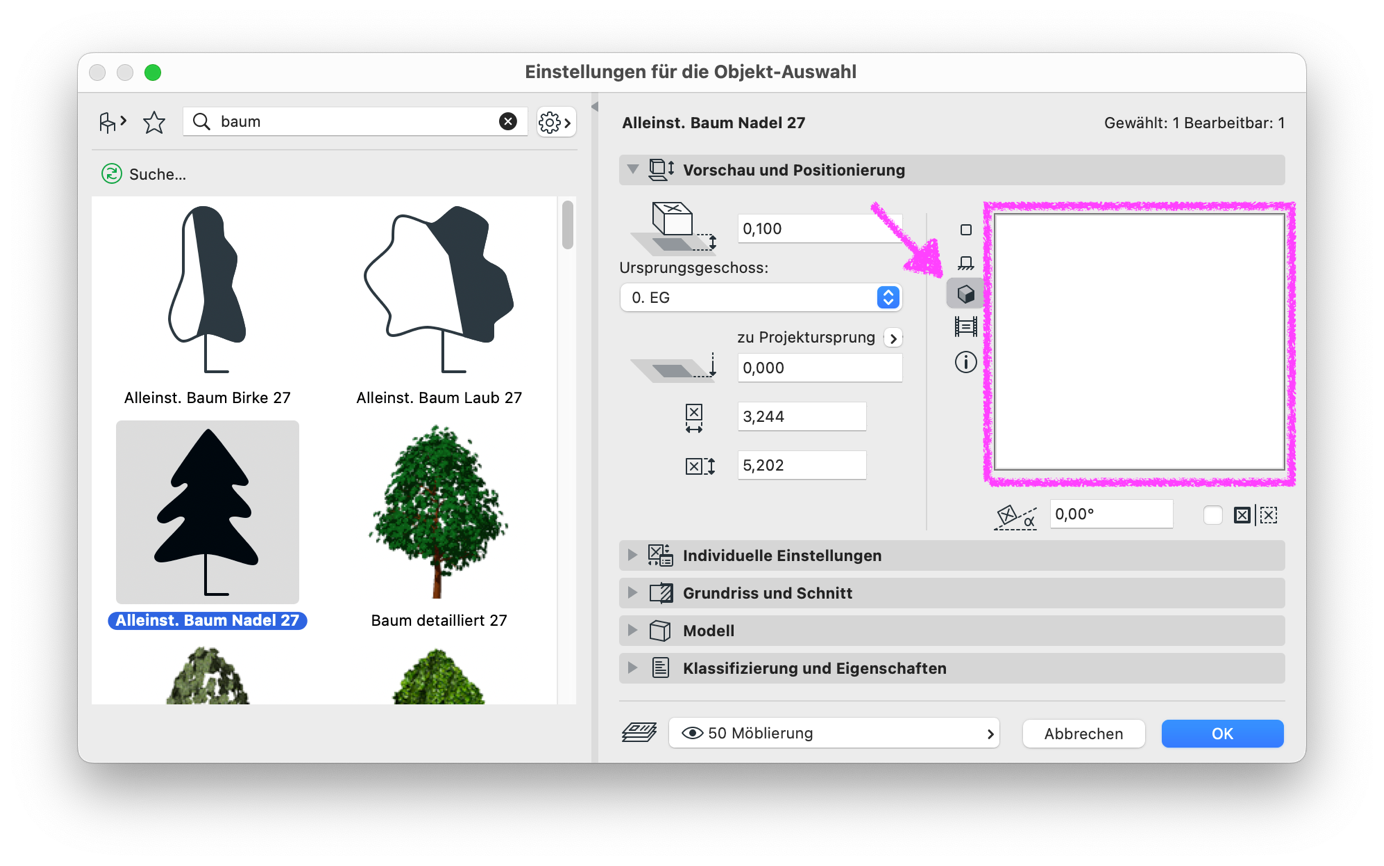

Vorschau zeigt kein Bild:
Ist die Vorschau leer, handelt es sich um ein reines 2D-Objekt, das ausschließlich im Grundriss dargestellt werden kann.

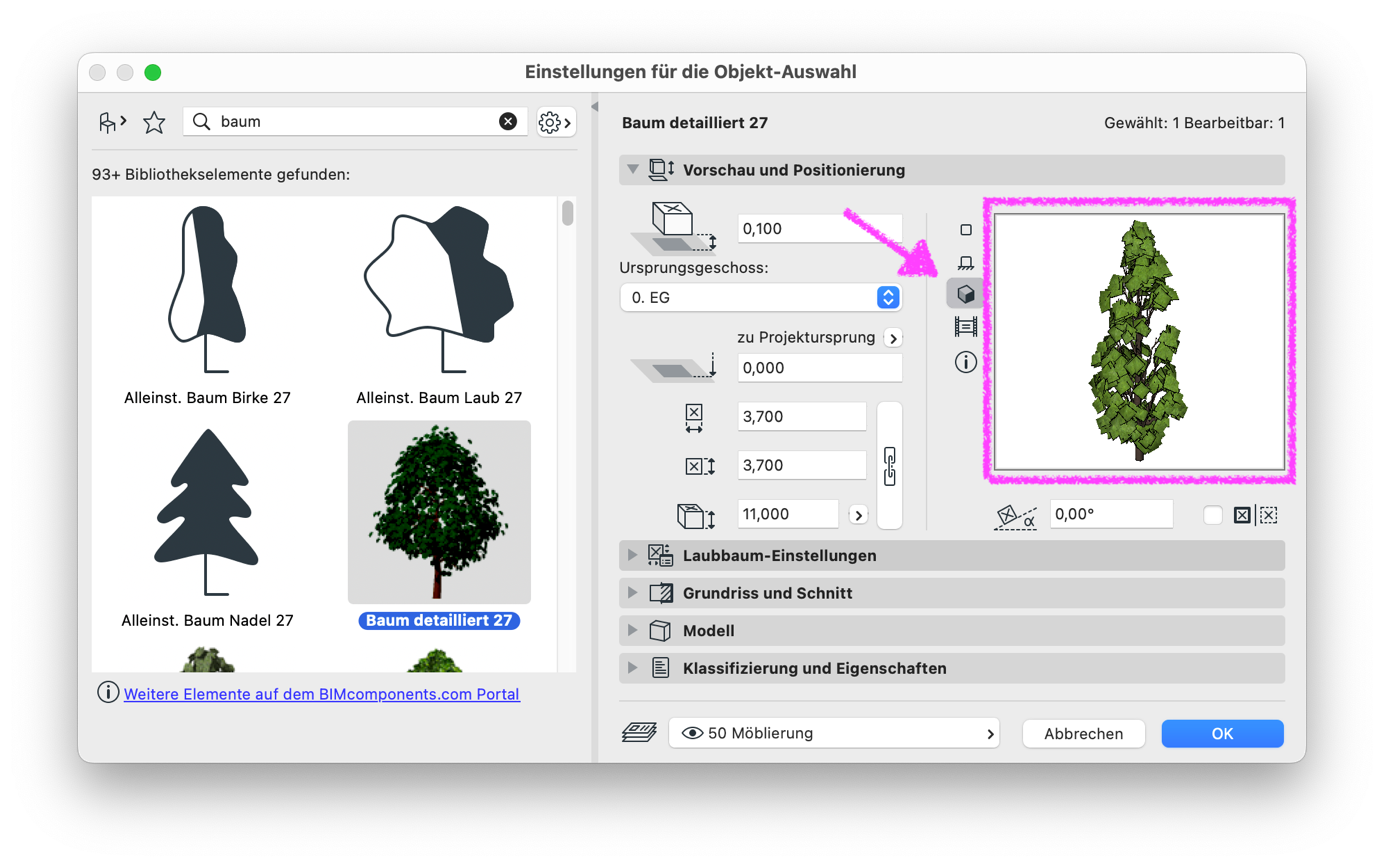

Vorschau zeigt 3D-Objekt:
Ein vollwertiges 3D-Objekt erkennt man an der entsprechenden 3D-Geometrie in der Vorschau:

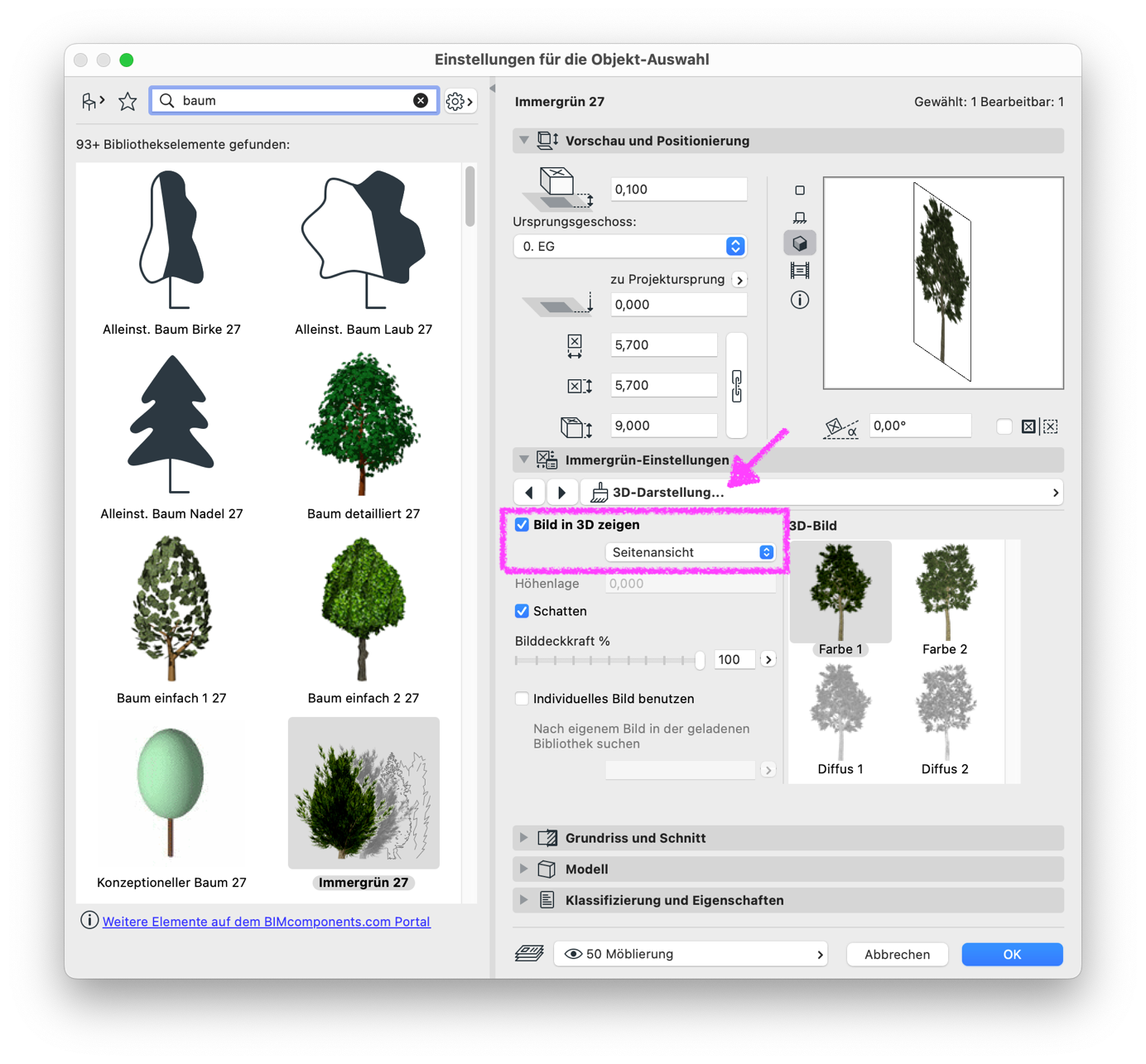

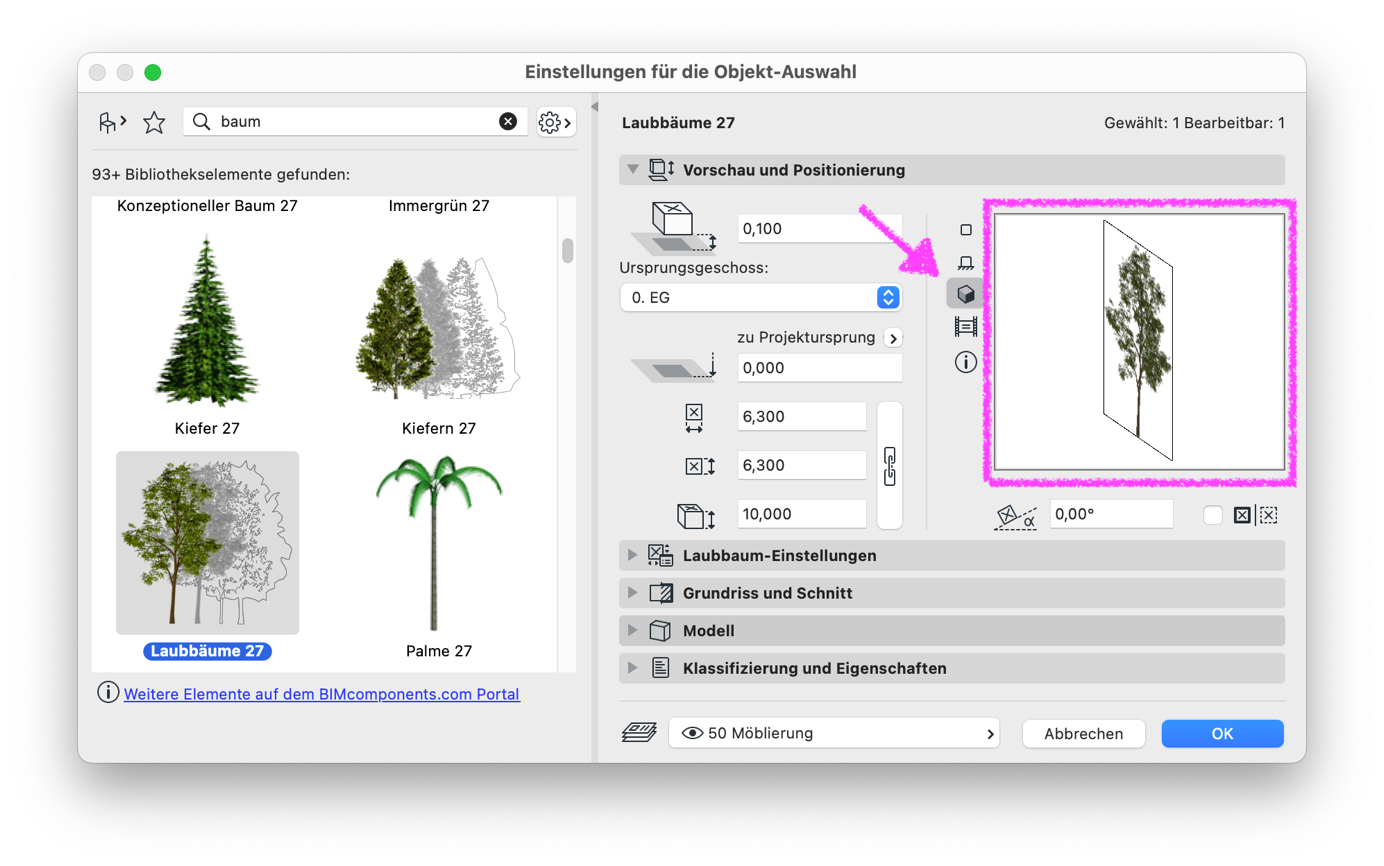

Vorschau zeigt 2D-Bild:
Wird in der 3D-Vorschau ein 2D-Bild angezeigt, handelt es sich um ein Bild, welches im 3D-Fenster nur als 2D-Abbildung im 3D dargestellt werden kann.
Um ein solches Objekt im Schnitt/Ansicht sichtbar zu machen, muss das Objekt direkt in der gewünschten Sicht platziert werden und nicht im Grundriss.
