Problemstellung
Im Zuge der Projektbearbeitung hat sich herausgestellt, dass Elemente auf falschen Ebenen platziert wurden. Das Prüfen der Ebene direkt im Element ist jedoch zu zeitintensiv und ggf. können Elemente mit falscher Ebene übersehen werden.
Troubleshooting
Prüfen mit Grafischer Überschreibung
Wenn Elemente ungewollt auf einer abweichenden Ebene platziert wurden, können diese mit Hilfe einer Grafischen Überschreibung hervorgehoben werden und dadurch eine Ebenenprüfung durchgeführt werden.
Hierfür müssen die folgenden Schritte durchgeführt werden:
Unter Dokumentation > Grafische Überschreibungen > Grafische Überschreibungen... öffnen.

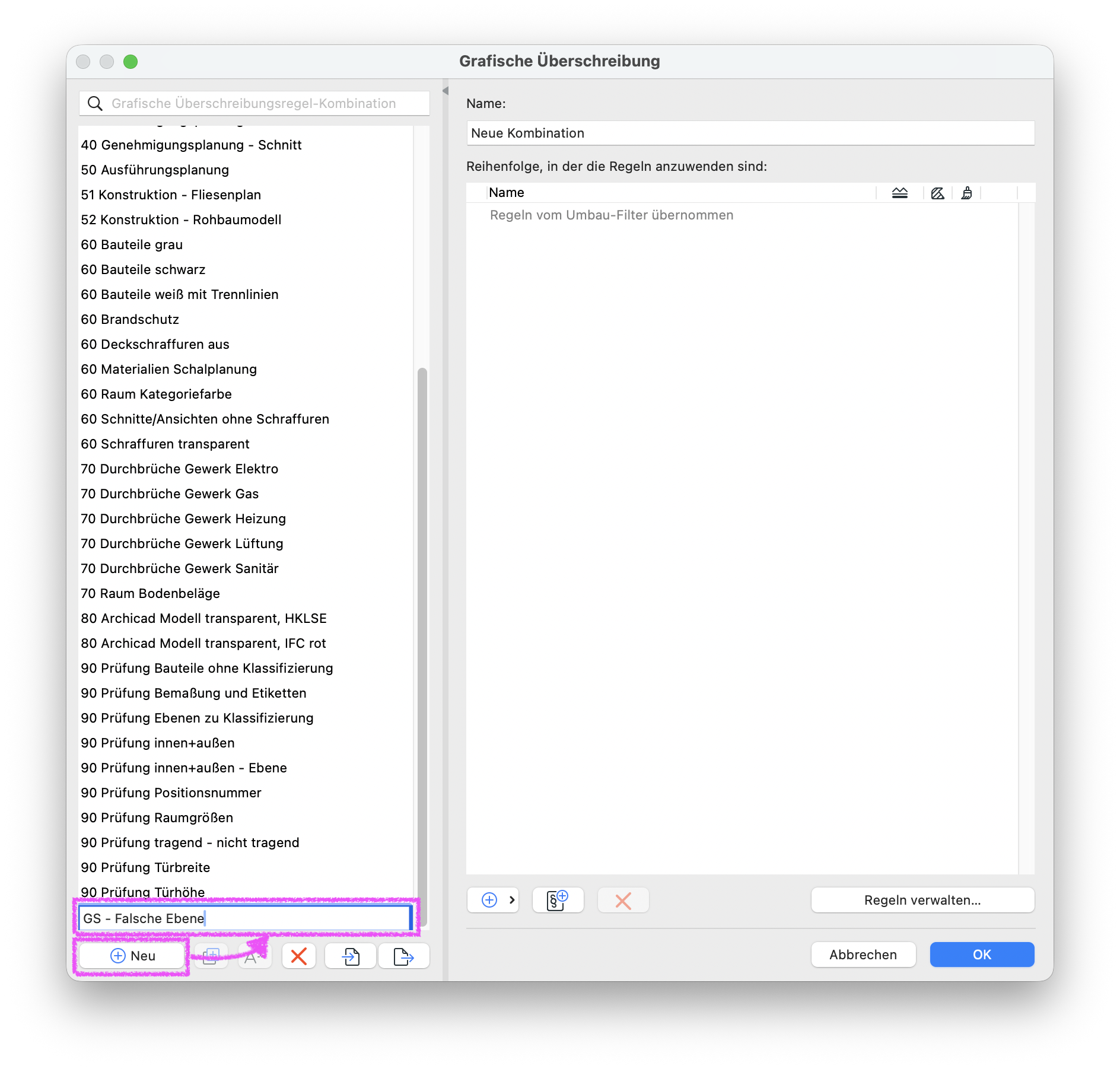

Über die Schaltfläche Neu eine neue Grafische Überschreibungskombination anlegen.

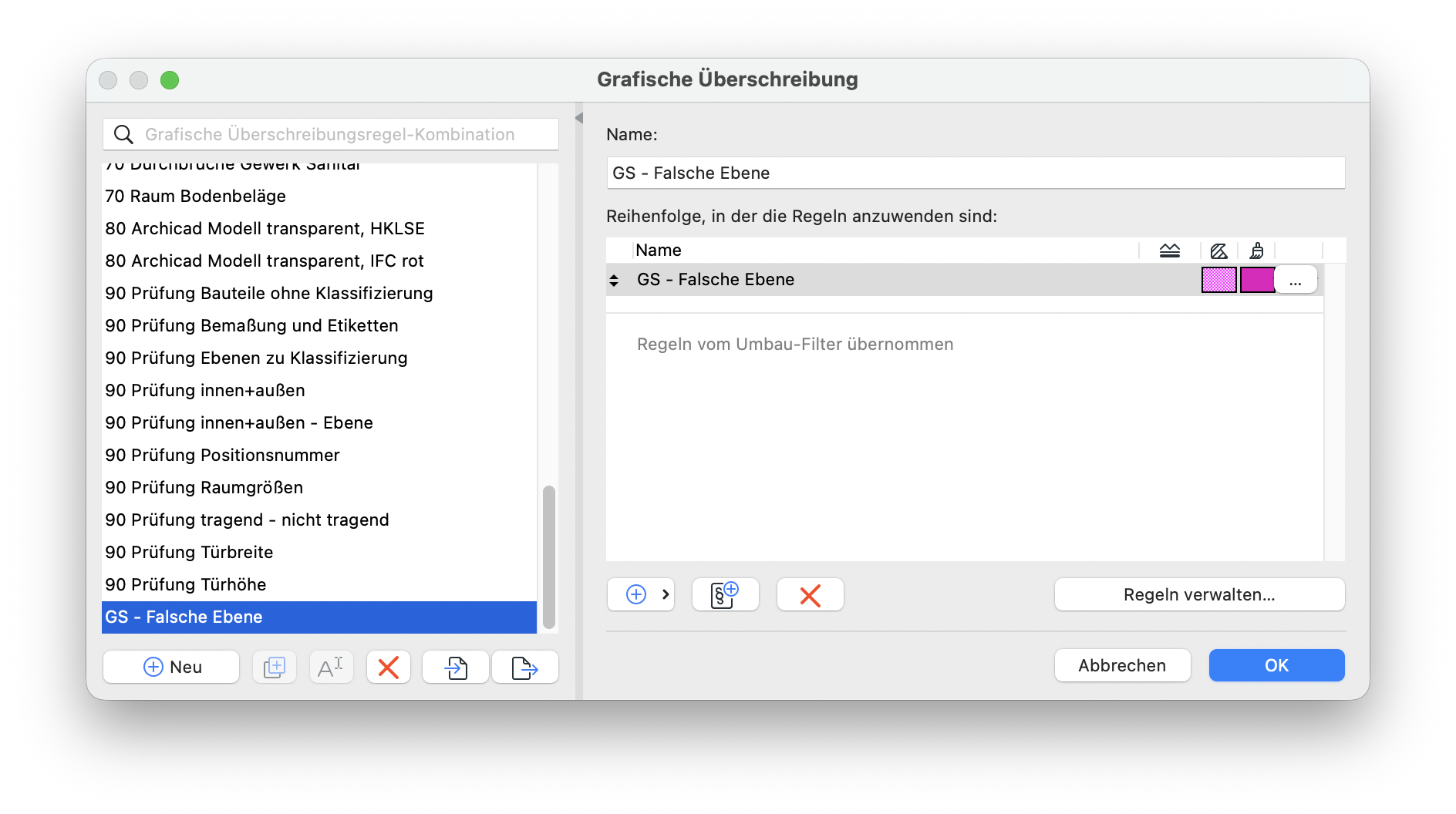

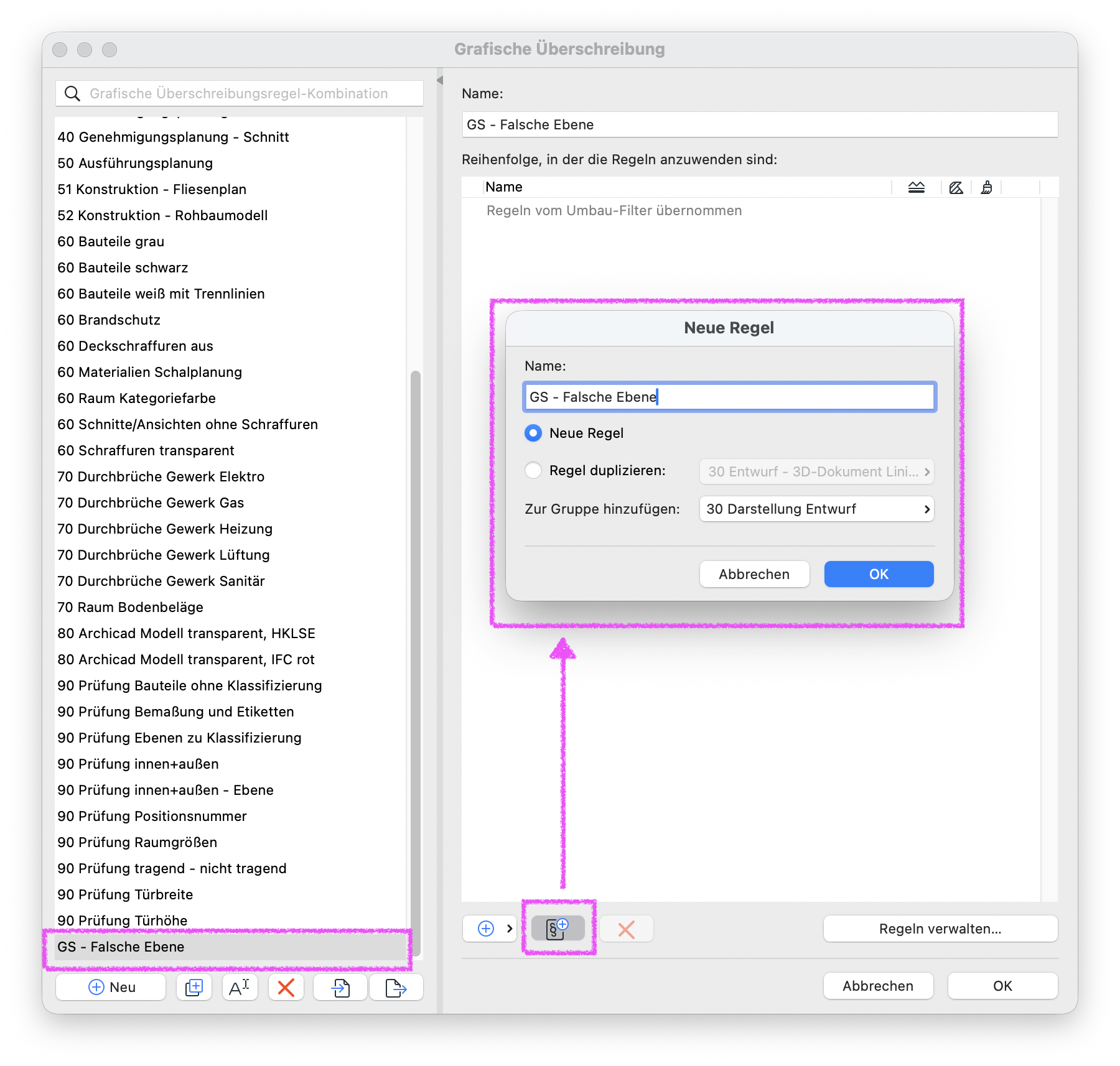

Danach eine neue Regel in der Kombination anlegen.

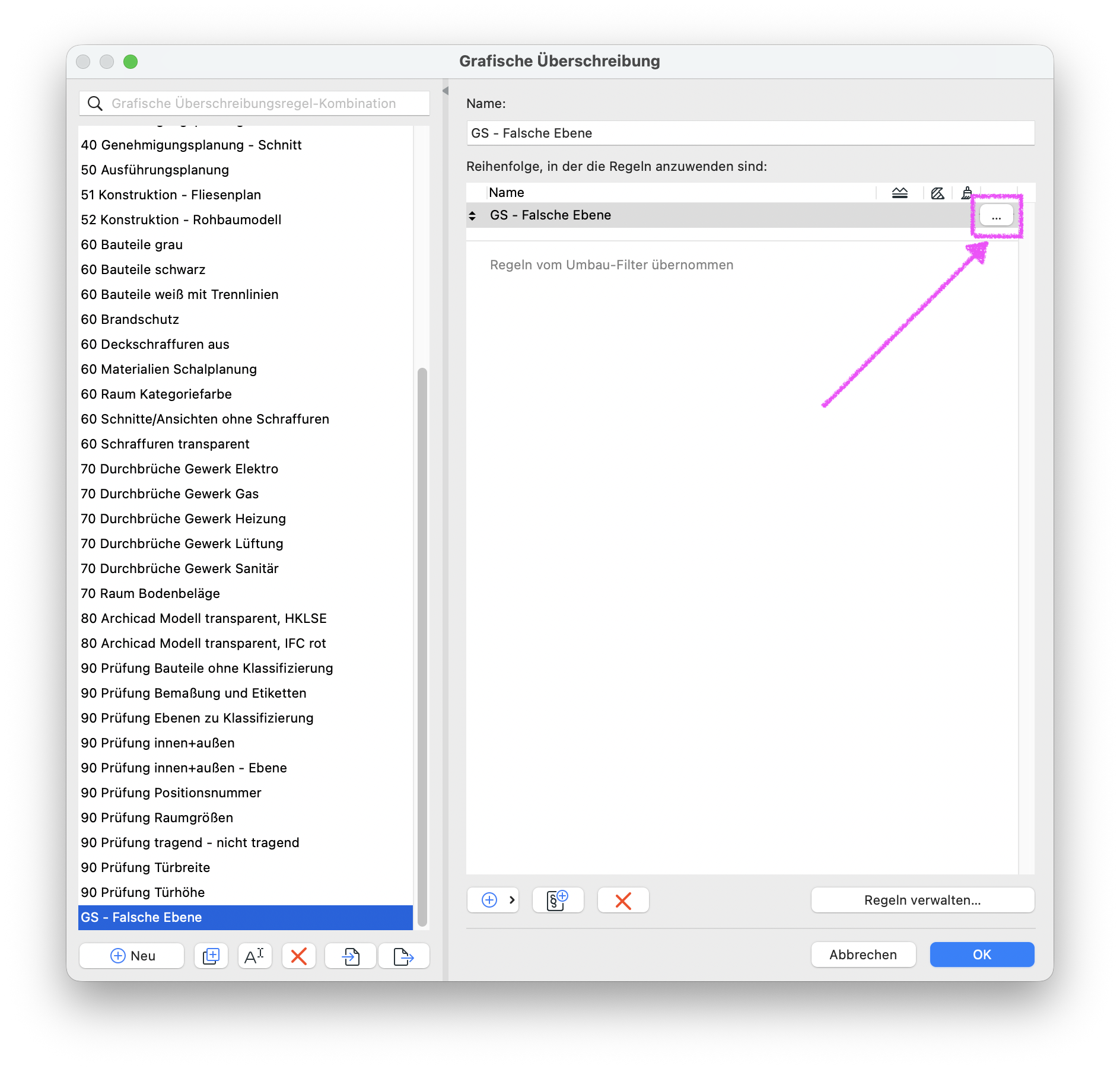

Die Regel über die ... Schaltfläche bearbeiten.
-

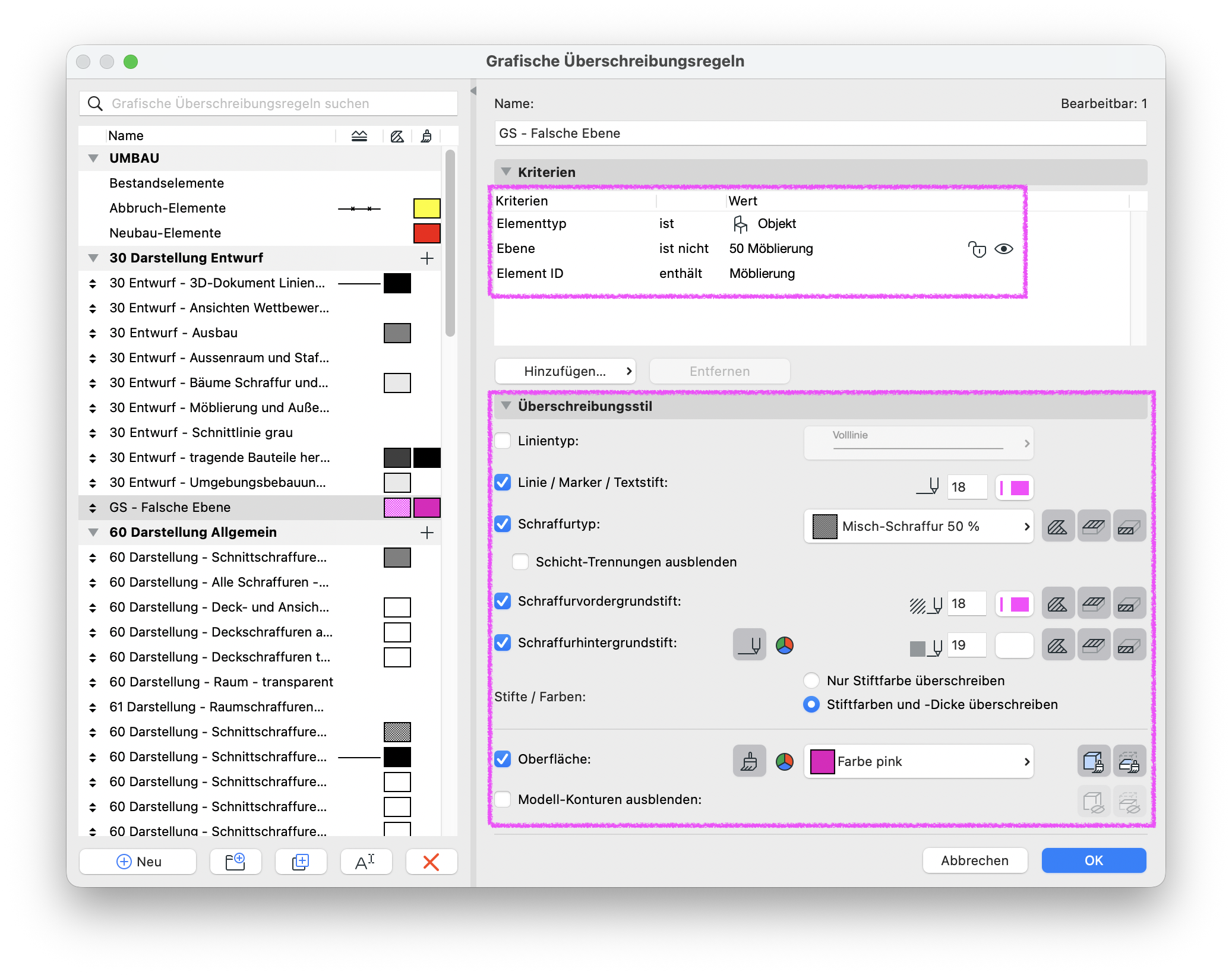

Die neue Regel erhält die folgenden Einstellungen:
Hinweis:
Je nach Projekteinstellungen können die Kriterien unterschiedlich sein. Ziel ist es, Elemente nach Typ, ID und der Ebene zu isolieren.-
Kriterien:
Elementtyp ist Objekt

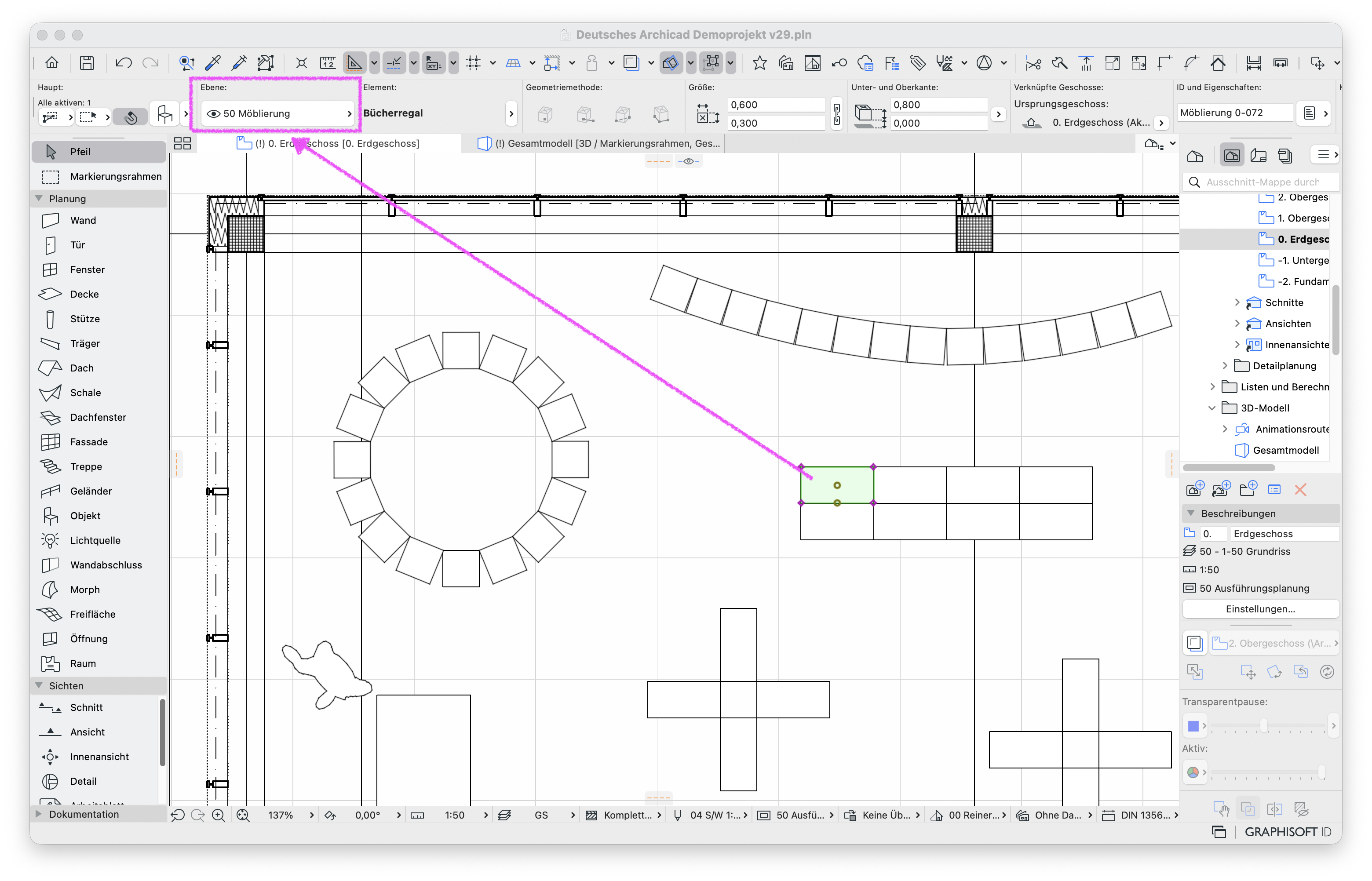

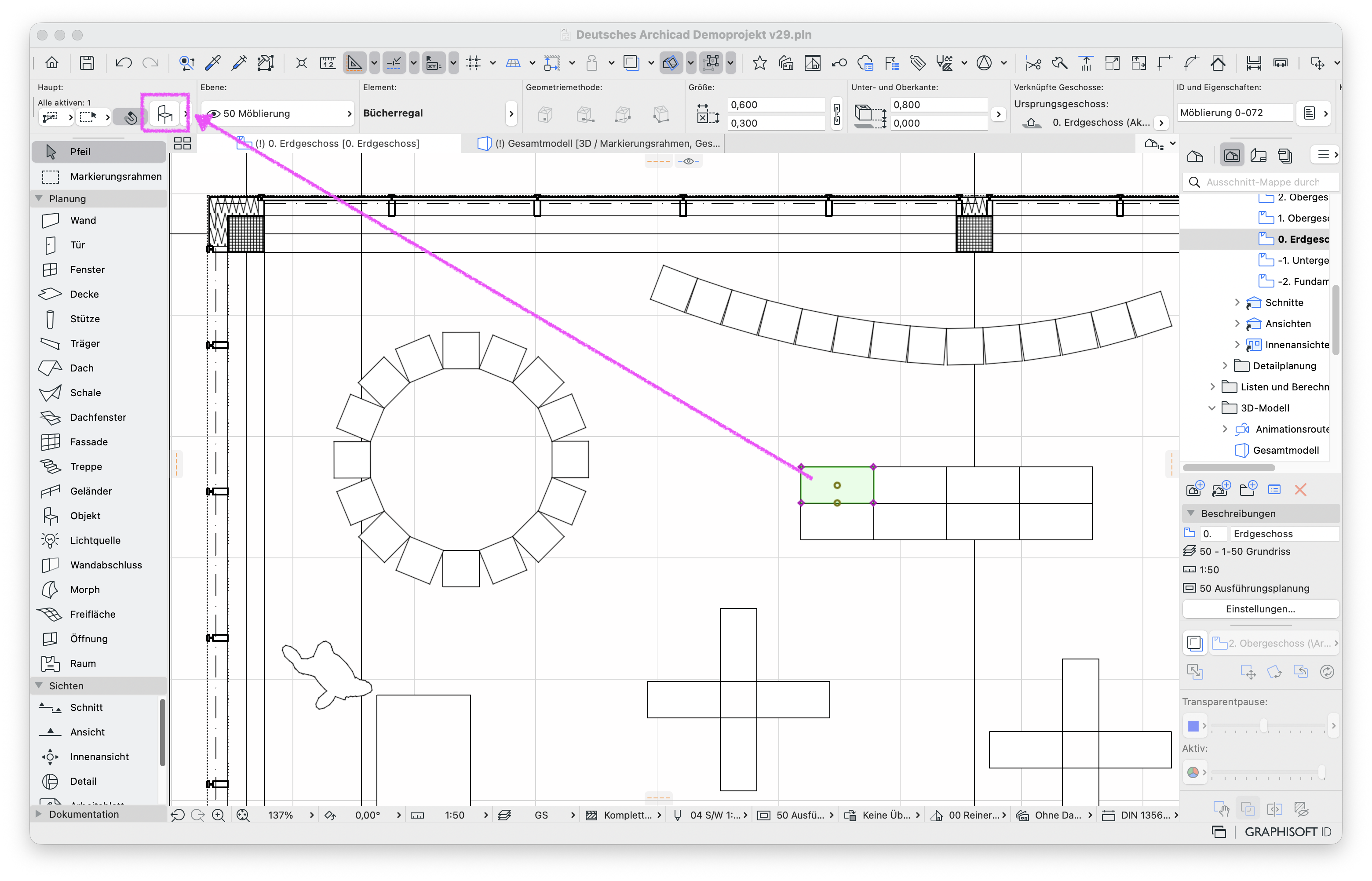

Der Elementtyp wird mit dem betroffenen Werkzeug gewählt.Ebene ist nicht 50 Möblierung

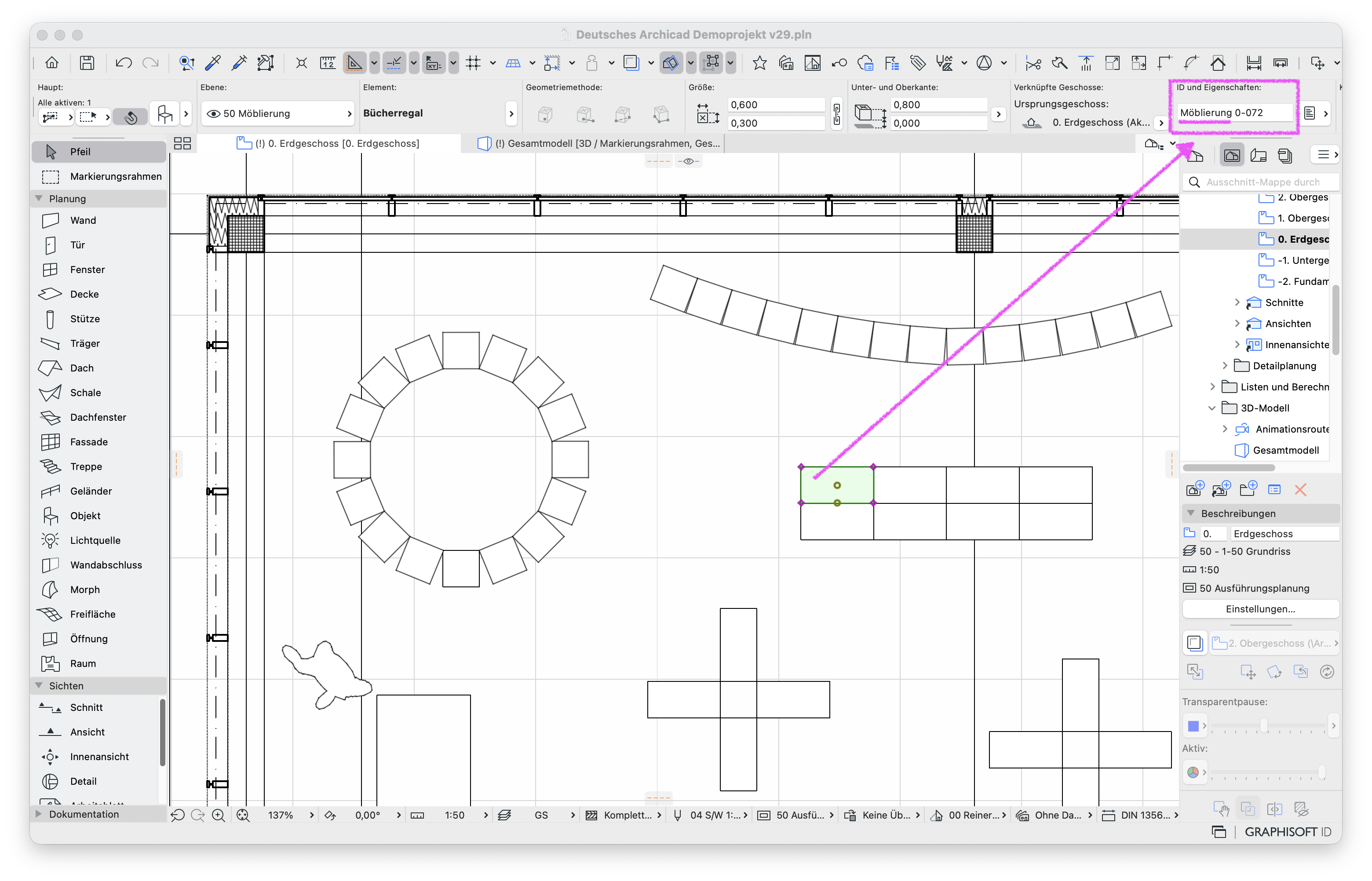

Die Ebene wird mit der Ebene festgelegt, auf der die Elemente platziert sein sollen.Element ID enthält Möblierung
Für die Element ID wird ein Teil der ID gewählt, den die Elemente gemeinsam haben.
-
Überschreibungsstil:
Linie / Marker / Textstift: Magenta
Schraffurtyp: Misch-Schraffur für alle Schraffurtypen
Schraffurvordergrundstift: Magenta für alle Schraffurtypen
Schraffurhintergrundstift: Weiß für alle Schraffurtypen
Oberfläche: Farbe pink
Die Einstellungen mit OK bestätigen.
-
Die neue Regel unter Grafische Überschreibung mit OK bestätigen.

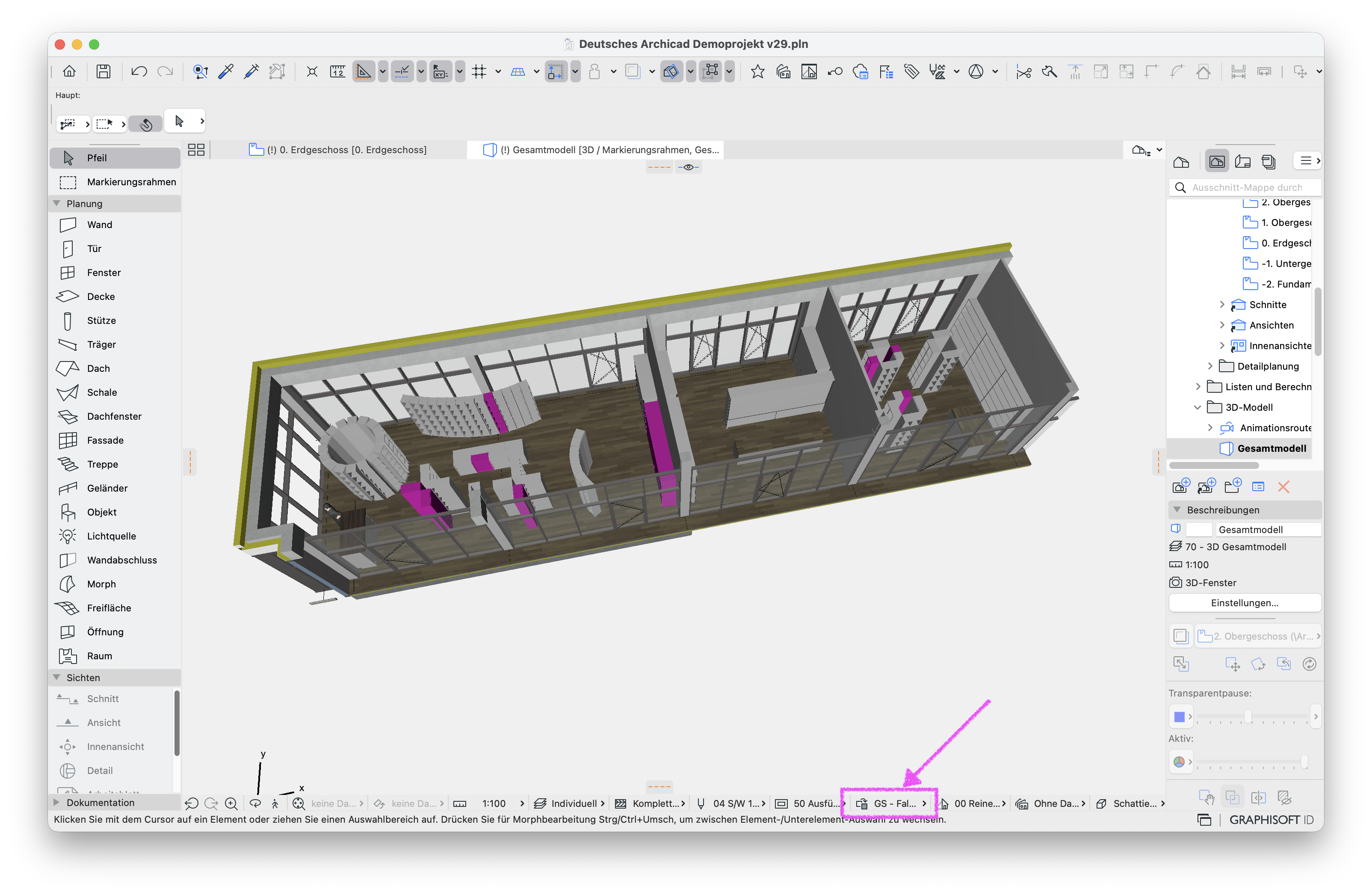

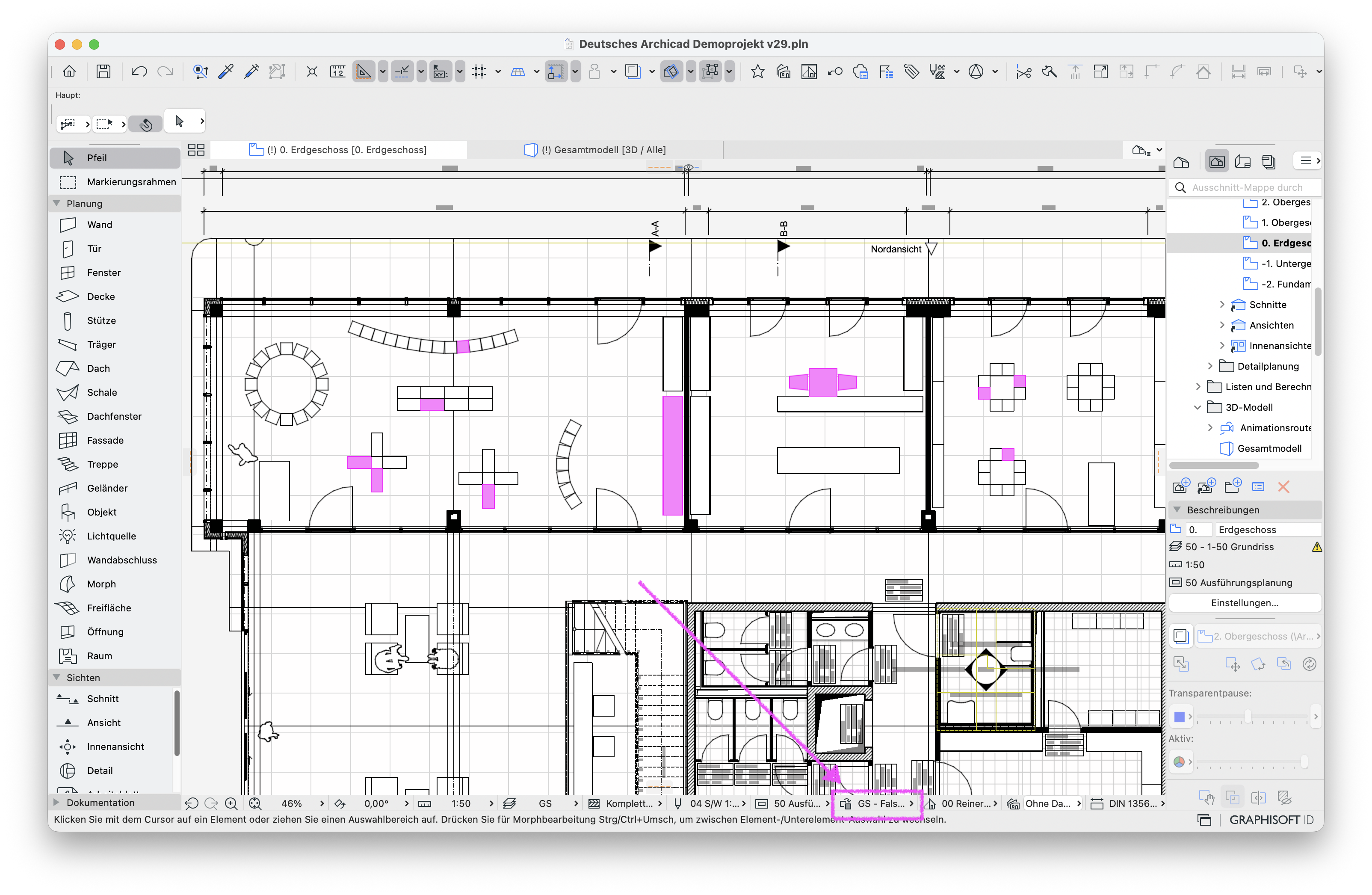

Die Grafische Überschreibung temporär in den Schnell-Optionen auswählen, um Elemente z. B. im Grundriss oder 3D zu identifizieren.
