Problembeschreibung:
3D-Elemente wie Wände, Decken, Dächer oder andere sind nur im Ursprungsgeschoss sichtbar bzw. in dem gewünschten Geschoss nicht dargestellt.
Troubleshooting:
1. Ausschnitt-Einstellungen prüfen
Die Ausschnitts-Einstellungen sind darauf zu prüfen, dass die gewünschten Einstellungen für die folgenden Darstellungen verwendet werden:
- Ebenen-Kombination
- Modelldarstellung
- Umbau-Filter
2. Grundrissdarstellung prüfen
- Elementeinstellungen > Grundriss und Schnitt > Grundrissdarstellung

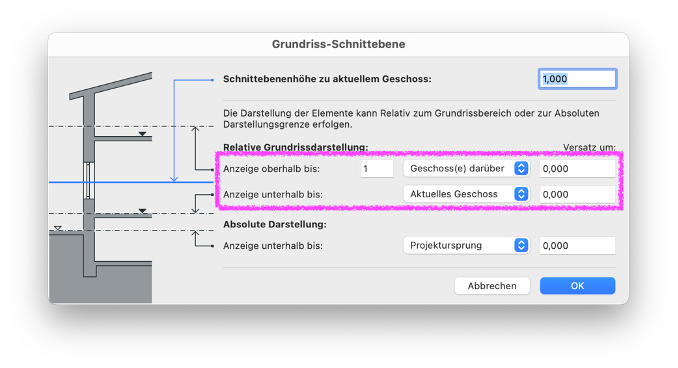

3. Grundriss-Schnittebene prüfen
- Dokumentation > Grundriss-Schnittebene > relative Grundrissdarstellung
Wenn unter Elementeinstellungen Projektionsart zum Grundrissbereich eingestellt ist - muss relative Grundrissdarstellung den entsprechenden Bereich beinhalten.
Hinweis:
Bei Ausschnitten werden Grundriss-Schnittebenen Einstellungen unter Ausschnitteinstellungen gespeichert. Eine Änderung unter Dokumentation wird nicht im Ausschnitt gesichert.
4. Öffnungen nicht sichtbar
Sichtbarkeit von Öffnungen, Fenster und Türen hängt mit Sichtbarkeit der Überobjekte zusammen. Eine Öffnung ist nur dann sichtbar wenn Überobjekt sichtbar ist.
