Problembeschreibung
Raum erkennt die Laibung bzw. Nische von Türen oder bodentiefen Fenstern nicht. Das Raumpolygon geht nicht in die Laibung oder Nische bei der Tür oder dem bodentiefen Fenster.
Troubleshooting
1. Räume aktualisieren
Wir empfehlen die Räume mit der Konstruktionsmethode Innenkante oder Referenzlinie automatisch zu erstellen. Die Räume müssen außerdem über Planung > Räume aktualisieren aktualisiert werden.
2. Raumflächen-Einstellungen prüfen

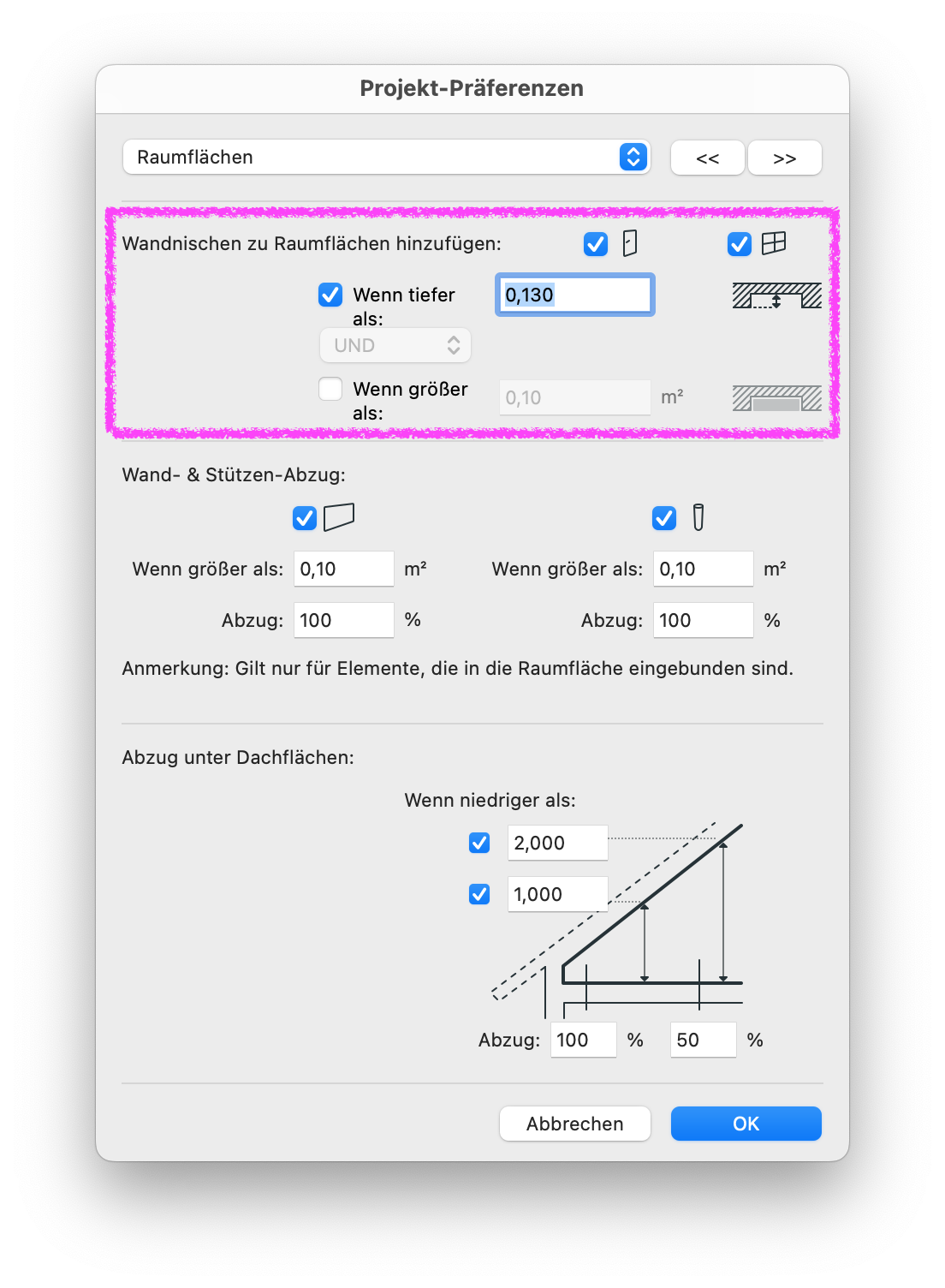

- Optionen > Projektpräferenzen > Raumflächen
Entsprechen die Einstellungen in den Projekt-Präferenzen den Abmessungen der Nischen?
Nach Anpassung der Einstellungen in den Projekt-Präferenzen bzw. Fenster oder Tür müssen die Räume, wie in Schritt 1. beschrieben, aktualisiert werden.
3. Bodentiefe Fenster – Brüstung zu UK Wand prüfen

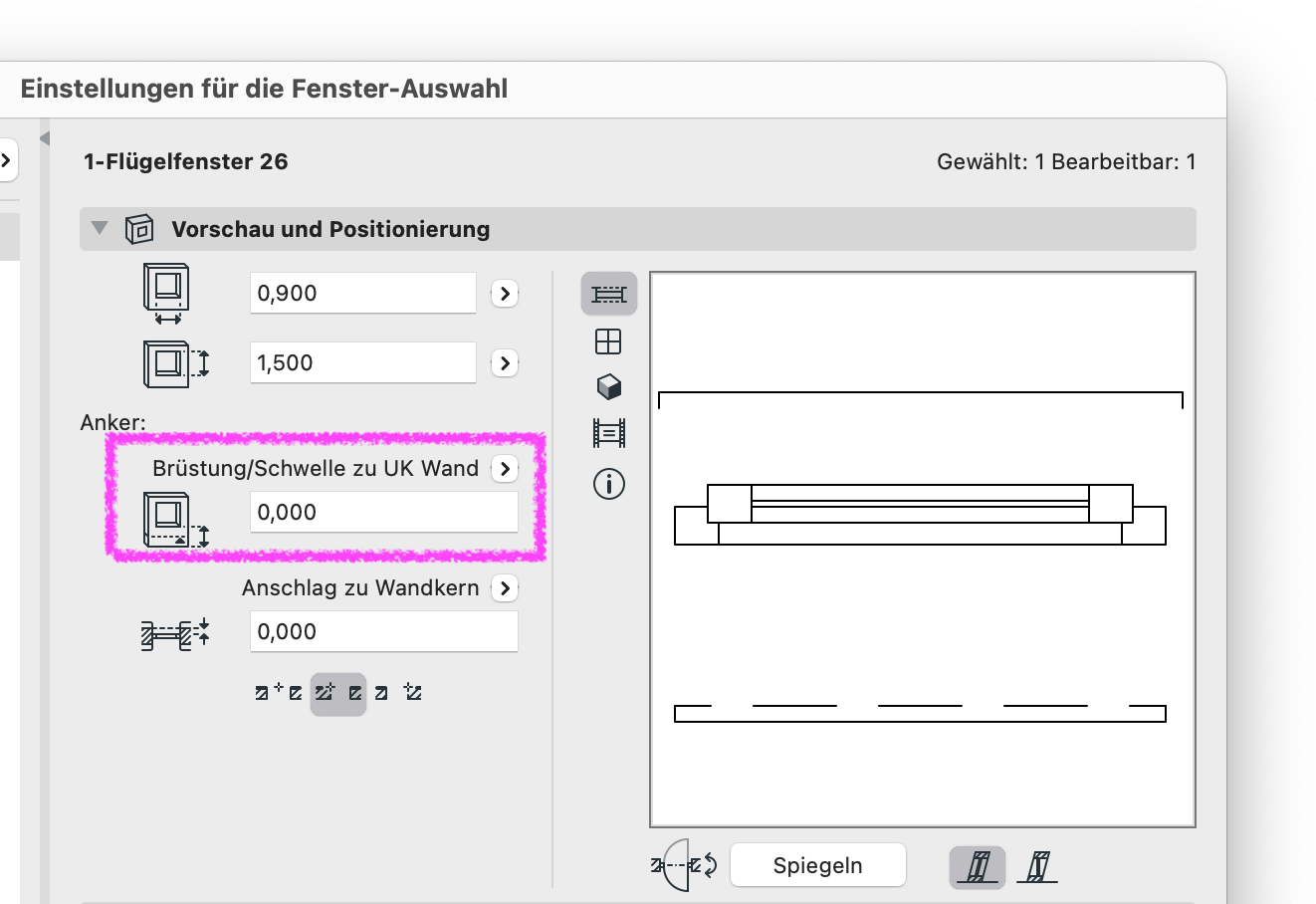

In den Einstellungen für das Fenster muss unter Anker: Brüstung/Schwelle bei zu UK Wand der Wert mit 0 definiert sein.
Nach Anpassung der Einstellungen müssen die Räume, wie in Schritt 1. beschrieben, aktualisiert werden.
Hinweis:

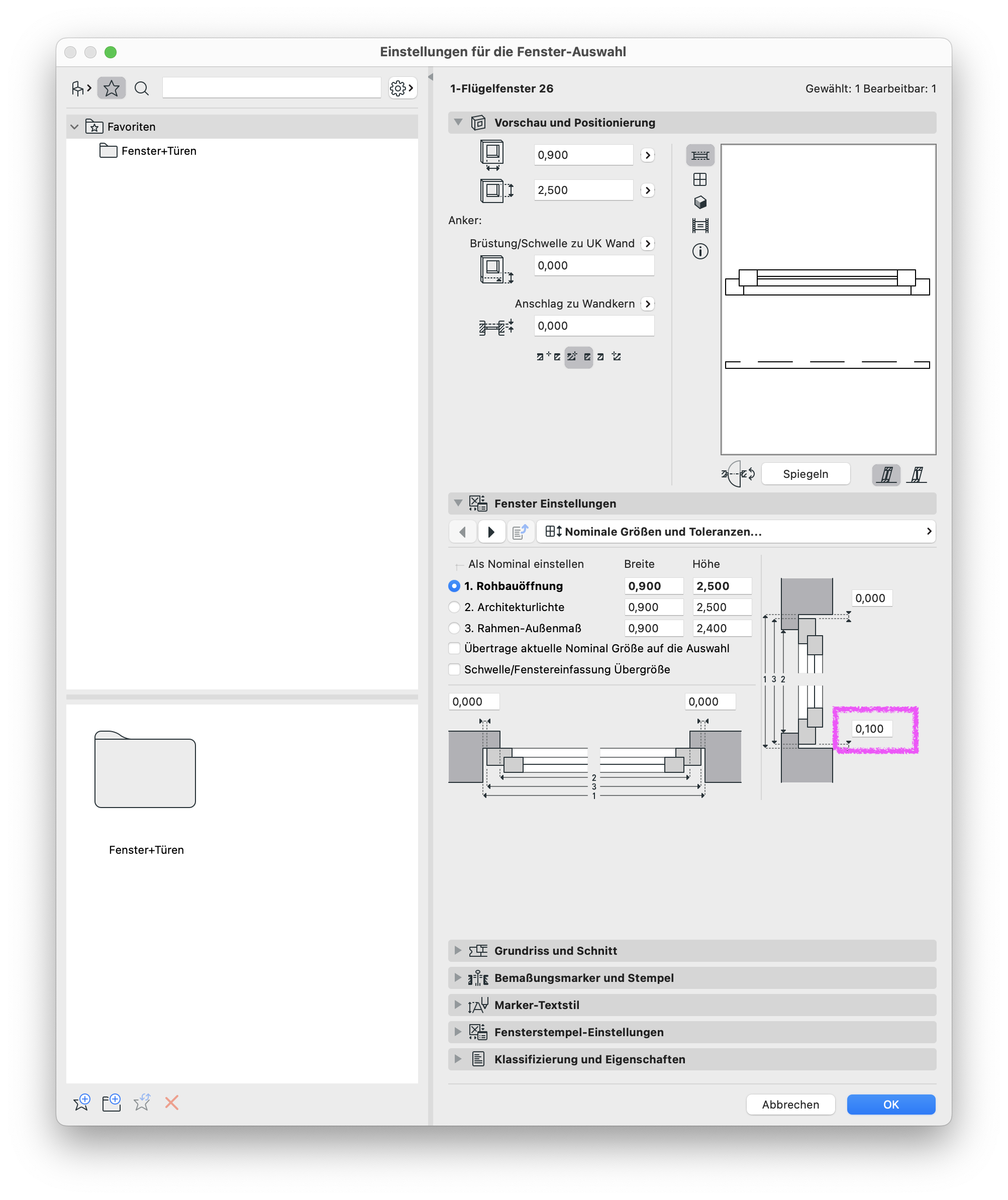

Wenn die Unterkante Wand gleich Oberkante Rohdecke ist, wird die Einbautoleranz verwendet, um die korrekte Fensterdarstellung im Schnitt zu erreichen.

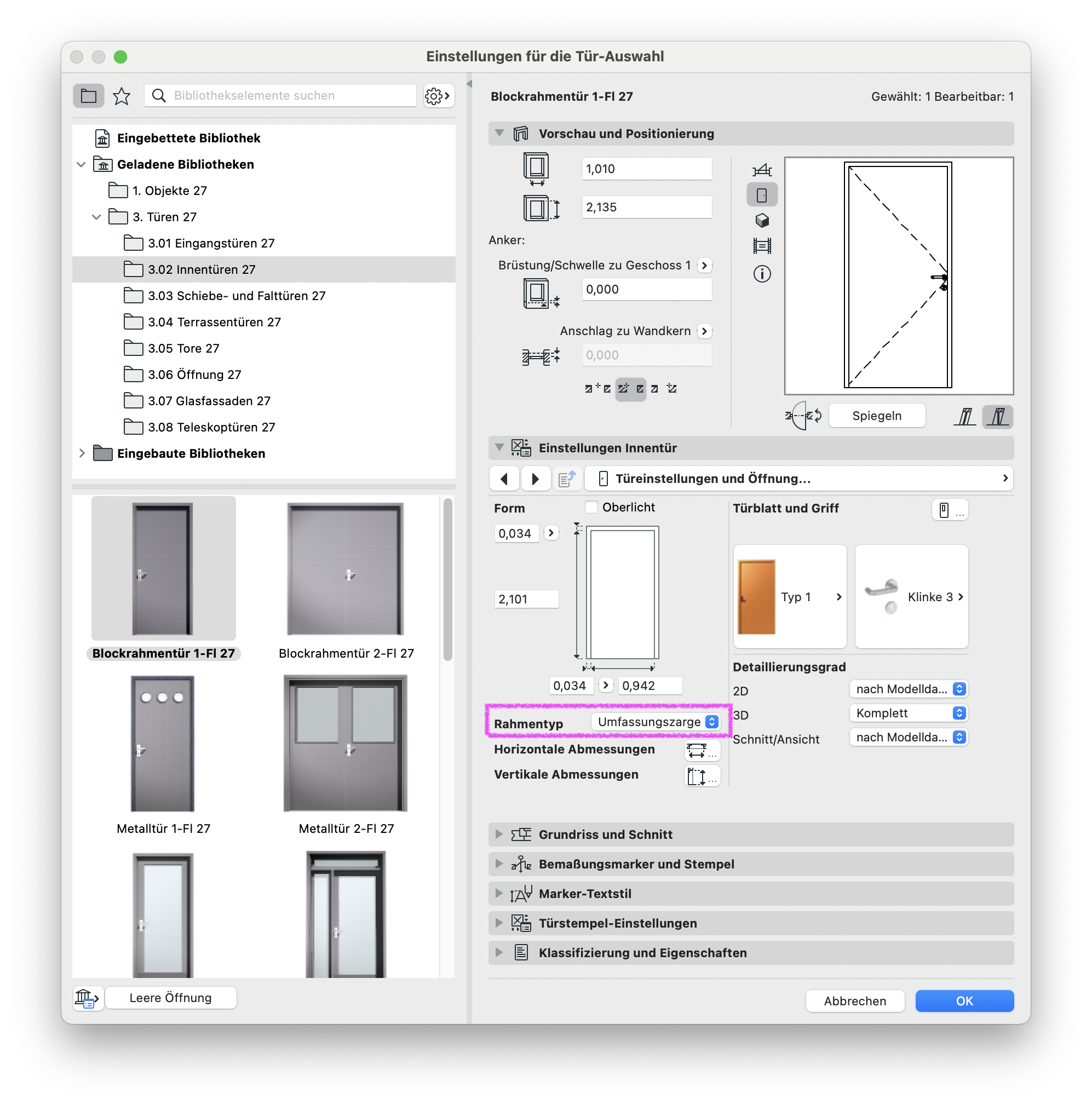

Geht der Rahmen der Tür bzw. Fenster über die komplette Öffnungsbreite, dann kann der Raum nicht in die Laibung der Tür bzw. Fenster hineingezogen werden.
|
|
|
