Descrição do problema

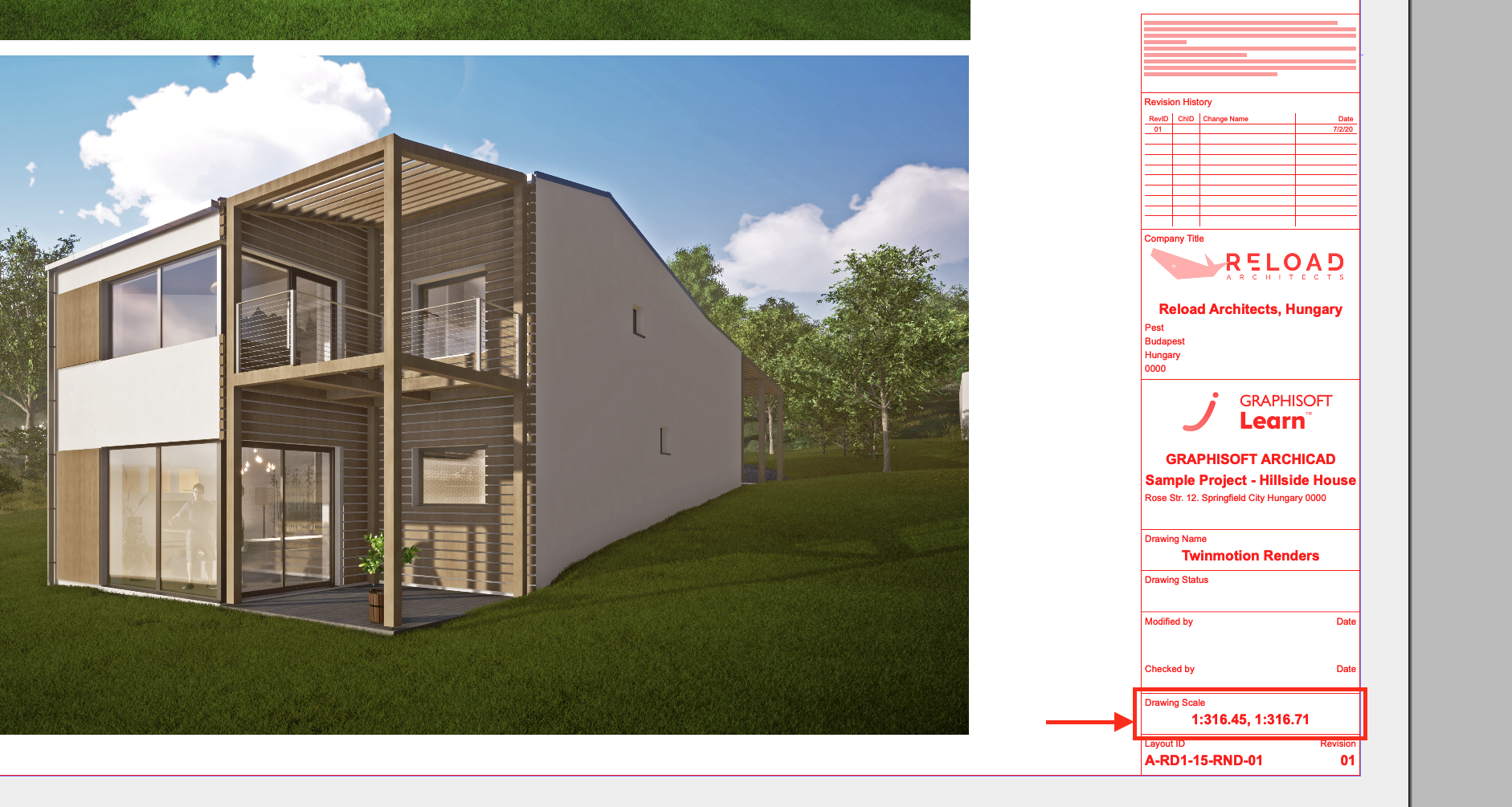

Ao colocar desenhos em leiautes que possuem escalas diferentes das desejadas, a lista de escalas de Texto Automático inclui automaticamente todas as escalas de desenho do leiaute. Siga este guia se quiser impedir que desenhos específicos exibam suas informações de escala em índices ou listas de escala.
Solução
Você pode controlar quais escalas de desenho aparecem no texto automático e nos índices usando a caixa de seleção Incluir Escala em Autotexto e Índices no diálogo Definições do Desenho.
- Acesse o Leiaute contendo o desenho que você deseja excluir.
- Selecione o desenho no leiaute clicando sobre ele.
- Clique com o botão direito no desenho selecionado e escolha Definições de Seleção do Desenho no menu de contexto.

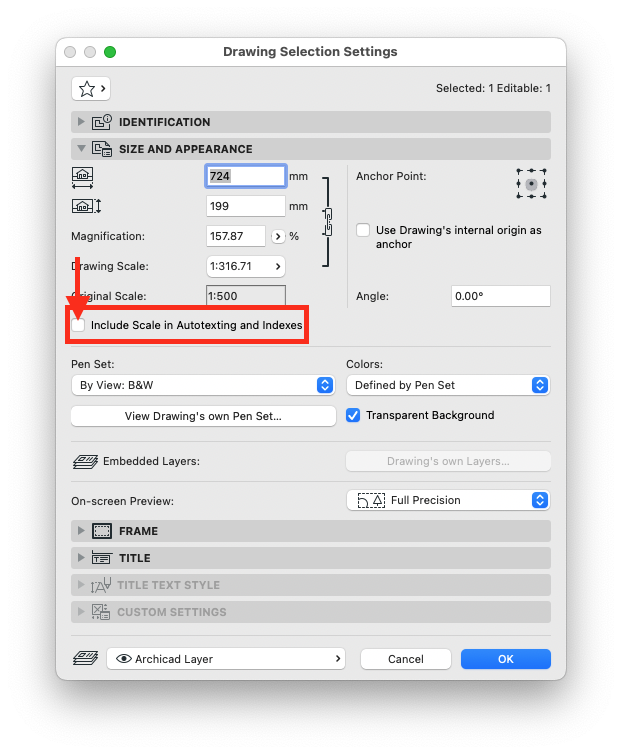

- Nas Definições do Desenho, expanda o painel Tamanho e Aparência.
- Desmarque a caixa de seleção Incluir Escala em Autotexto e Índices.
- Clique em OK para aplicar as alterações.
Esta configuração é particularmente útil para vistas colocadas, como mapas, que podem exibir valores de escala de desenho enganosos ou arquivos PDF onde as informações de escala não são relevantes, permitindo que você tenha uma documentação mais limpa.
