Descrição do problema

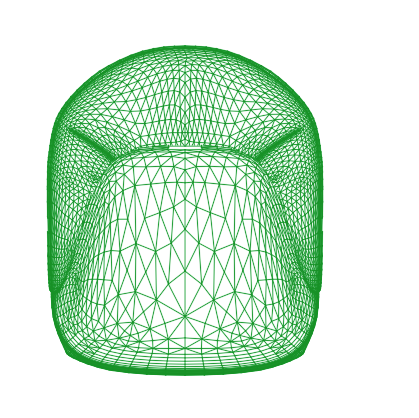

Você coloca um objeto importado e a visualização em planta dele exibe centenas de arestas. As linhas densas deixam lentas as ações de zoom e de deslocamento e obscurecem os elementos próximos.
Solução
O símbolo 2D padrão de um objeto importado corresponde à geometria 3D completa, por isso a planta parece carregada. Substitua-o por linhas e tramas personalizadas no Editor de Objetos GDL para restaurar o desempenho.
- Acesse a visualização da planta.

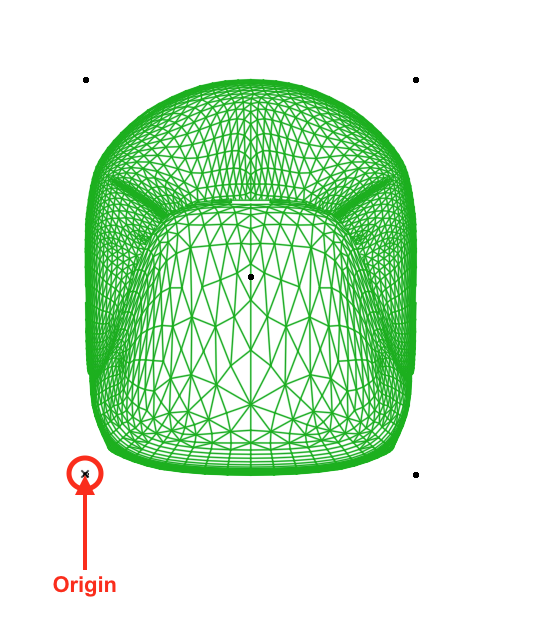

- Coloque o objeto na Origem do Projeto. O canto inferior esquerdo deve estar alinhado à origem.
- Rastreie o perímetro do objeto usando linha, arco e trama.
-

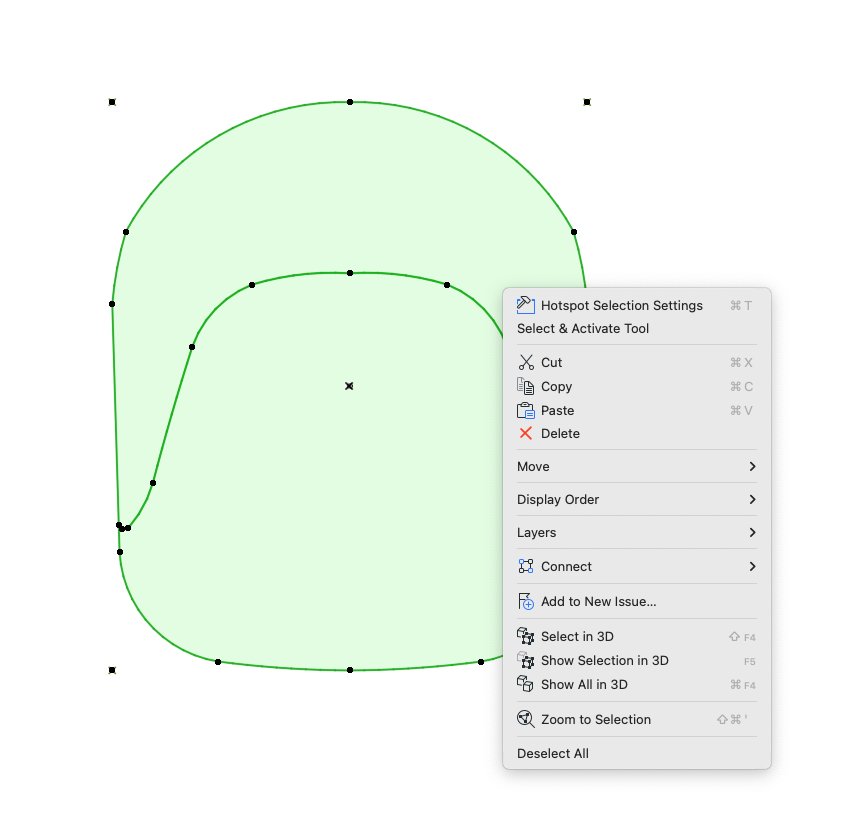

Selecione e copie os elementos.
- Vá para Arquivo > Bibliotecas e Objetos > Abrir Objeto
- Clique em Abrir para entrar no Editor de Objetos GDL.
- No painel esquerdo, escolha Texto 2D, pressione Ctrl + A e, em seguida, Apague.
- Clique na aba Símbolo 2D.

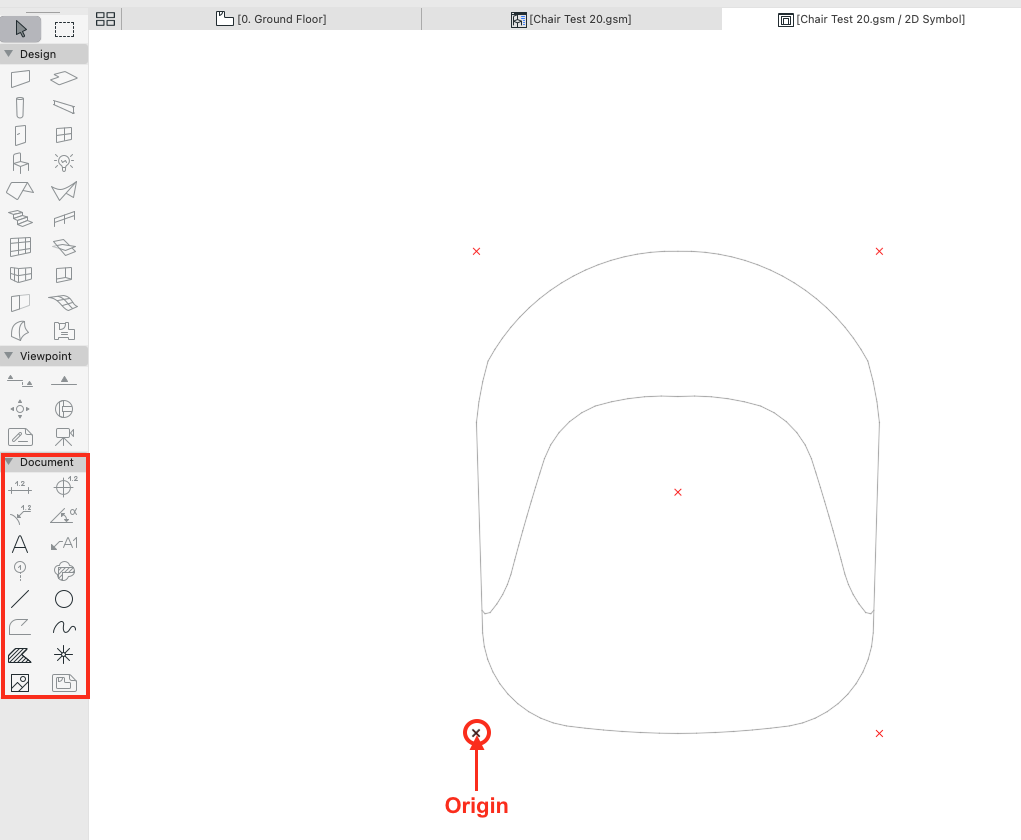

- Cole as polilinhas e as tramas que você copiou na visualização em planta. É importante alinhar o ponto central à Origem do Projeto do editor. Você também pode desenhar diretamente nesta área de trabalho com as ferramentas de linha, arco, trama e Ponto Quente.
- Pressione Ctrl + S para salvar e, em seguida, feche o editor.

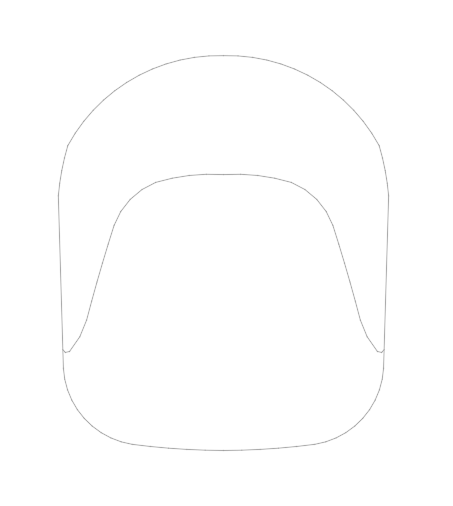

A visualização em planta agora mostra o símbolo limpo.
