Como ajustar o ângulo da vista 3D quando o posicionamento da câmera está bloqueado?

Descrição do problema

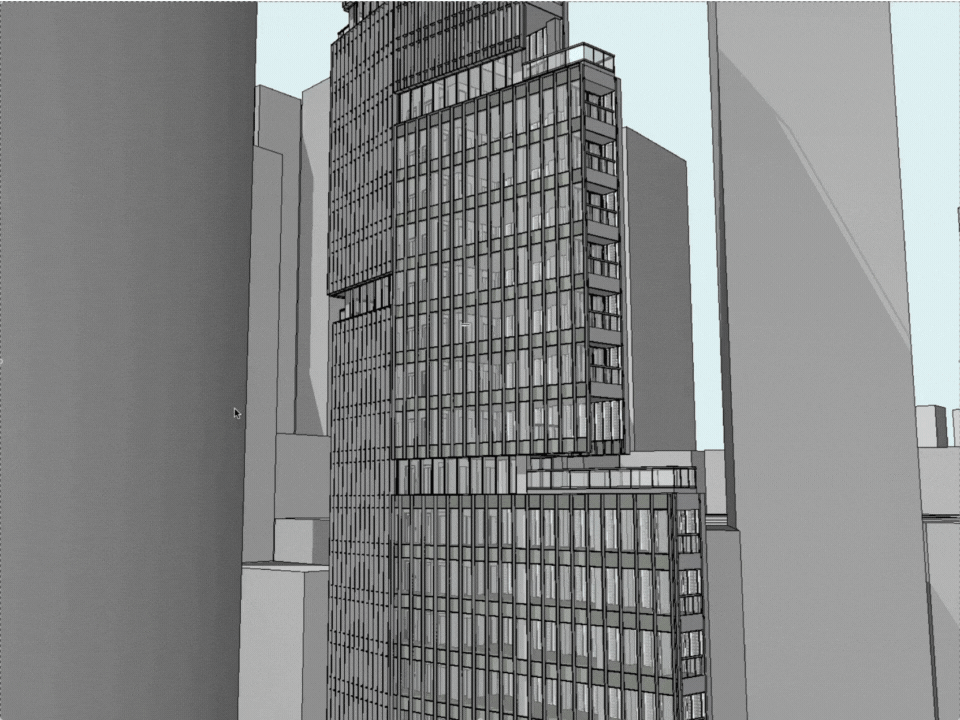

Você está tentando visualizar todo o edifício na vista 3D, mas encontra obstáculos ao posicionar a câmera. Ao tentar afastar a câmera para capturar o edifício inteiro, algo bloqueia a visão, impedindo que você obtenha o ângulo desejado.

Solução

Esse problema ocorre porque o valor padrão da definição Ângulo de Visão é estreito demais para as suas necessidades de visualização. Quando o ângulo de visão é pequeno, ele oferece uma vista focada que pode não abranger todo o edifício quando a câmera é posicionada a certas distâncias.

1. Abra a vista 3D do seu projeto.

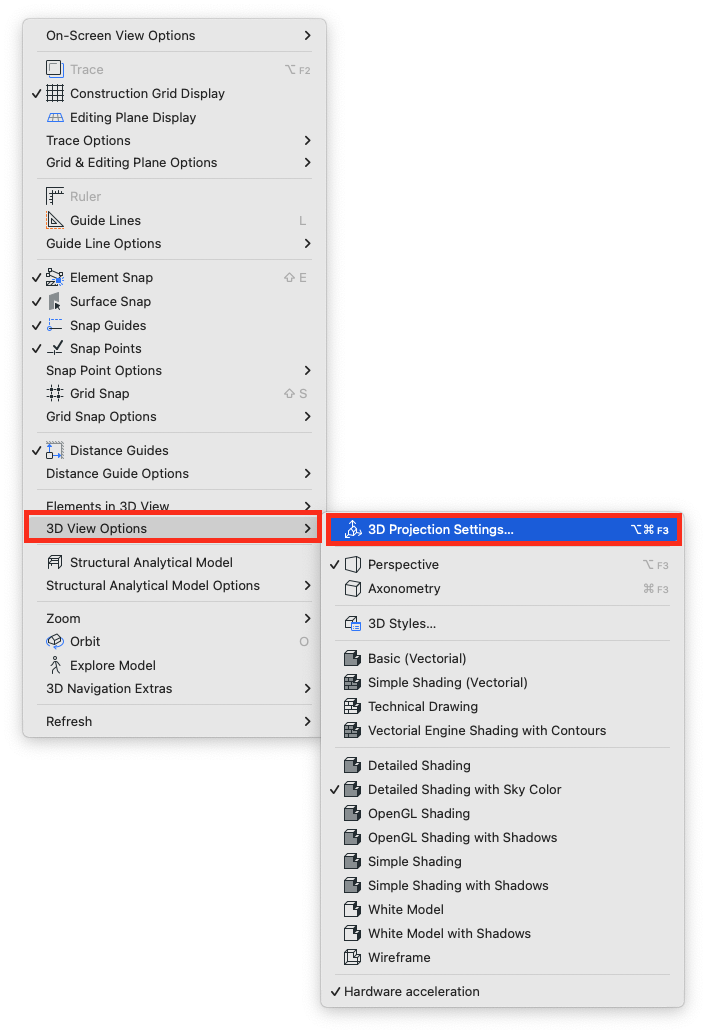

2. Acesse Visualização > Opções de Visualização 3D > Tipo de Projeções.

   OU

   Clique com o botão direito em qualquer ponto da área da vista 3D e selecione Tipo de Projeções no menu de contexto.

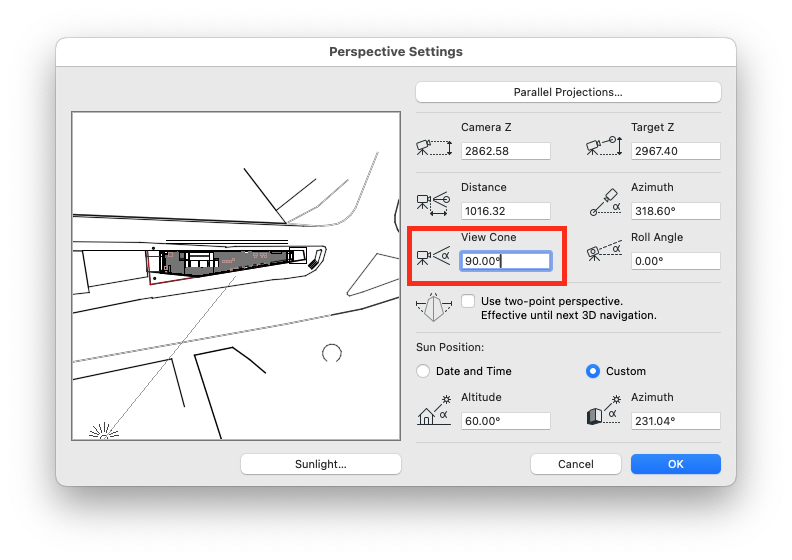

3. Na caixa de diálogo Perspectivas Cônicas, localize o campo Ângulo de Visão.

4. Aumente o valor atual do ângulo para um número maior (os valores típicos variam de 60° a 120°).



5. Clique em OK para aplicar as alterações.

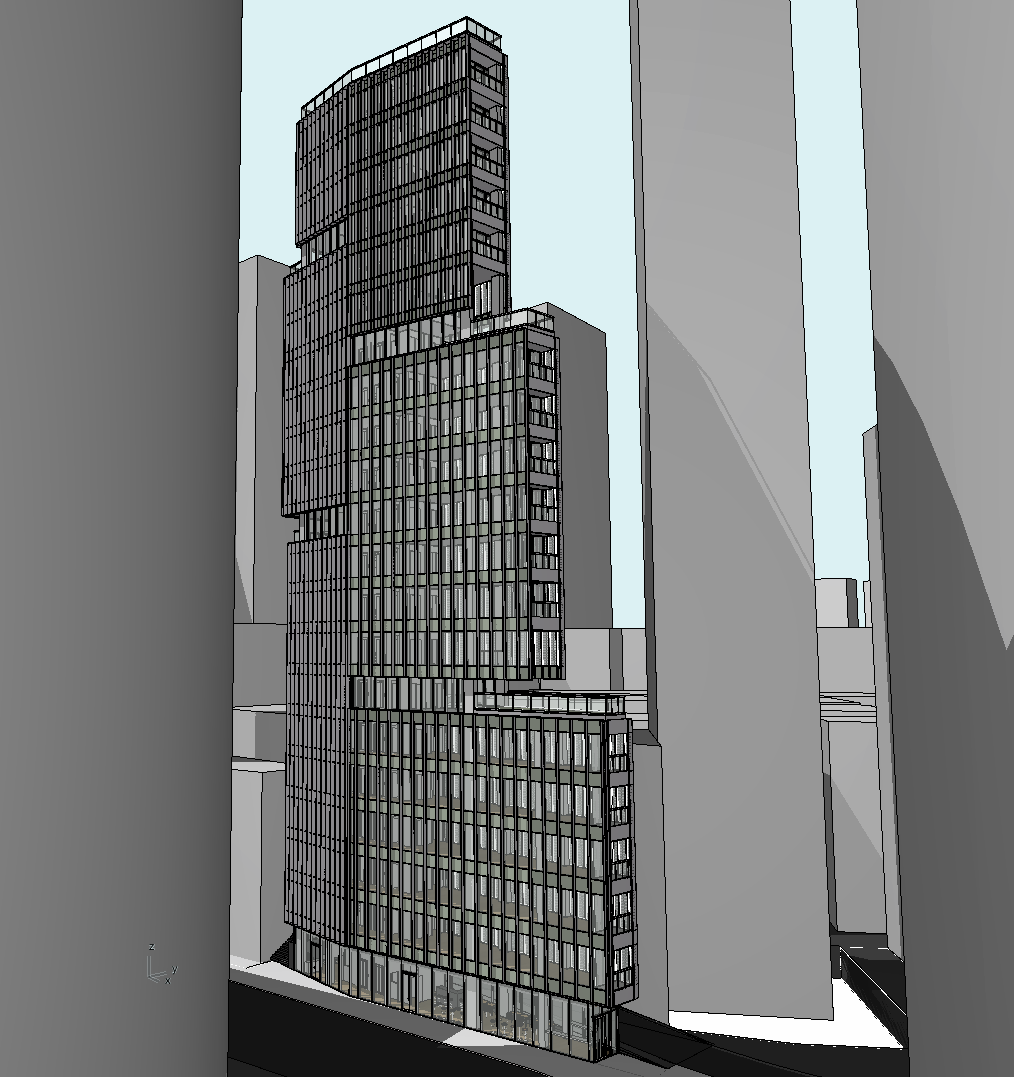

A definição Ângulo de Visão determina o ângulo de abertura do campo de visão da câmera. Ângulos mais amplos (próximos de 60° ou mais) permitem encaixar mais objetos na janela, mas podem introduzir uma leve distorção na imagem. O valor máximo recomendado costuma ser 120°, embora alguns usuários prefiram definições em torno de 105° para uma melhor experiência visual.

Você também pode usar a janela Prev. do Navegador para ajustar rapidamente o ângulo de visão mantendo uma visão geral de todo o projeto. Essa janela oferece um controle deslizante ou ícones pequenos para modificar o ângulo de visão em incrementos de 5 graus.

Observação: a definição do ângulo de visão é salva junto com o arquivo do projeto. Se você trabalha frequentemente com vistas de grande angular, considere configurar o ângulo de sua preferência no template do projeto para evitar ajustes repetitivos.
