Descrição do problema

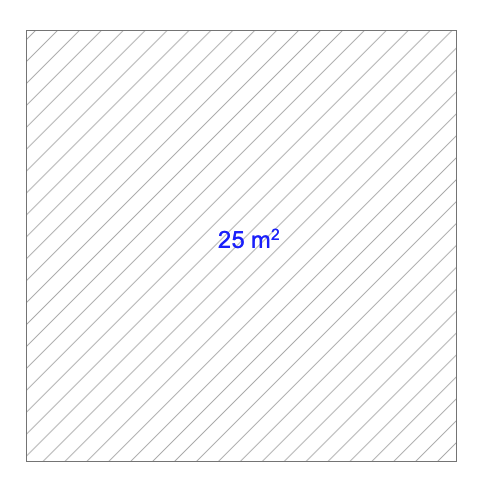

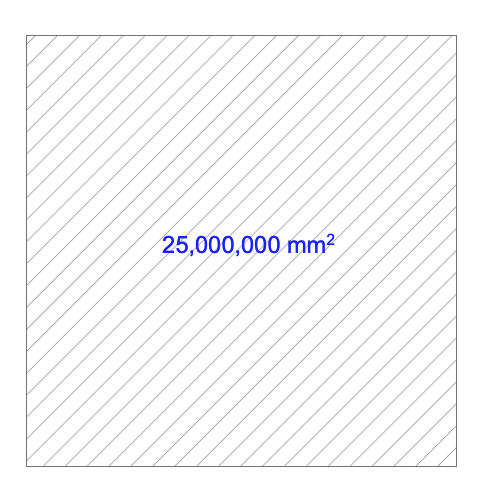

Há textos de área exibidos nas suas tramas, mas as unidades estão incorretas. As medidas de área aparecem em unidades diferentes das que você precisa para o seu projeto, por exemplo, em metros quadrados em vez de milímetros quadrados.
Solução
As unidades de medida de área das tramas são controladas pelas Cotas (preferências) nas definições do seu projeto. Trata-se da mesma configuração que controla os cálculos de área dos selos das zonas e de outros elementos dimensionais.
Acesse as preferências de Cotas:
- Acesse Opções > Preferências do Projeto > Cotas
- Como alternativa, você pode clicar no ícone Cotas na Barra de Opções Rápidas

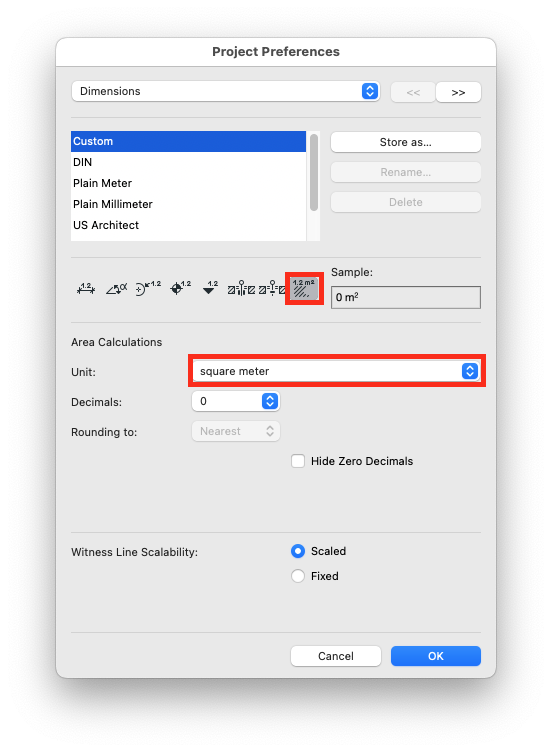

- Na caixa de diálogo Cotas, clique no Cálculos de Área (ícone)
- Trata-se de um dos 8 ícones de tipo de cota no lado direito da caixa de diálogo
- Na lista suspensa Unidade, selecione a unidade de medida de área de sua preferência
- As opções incluem metros quadrados, pés quadrados, milímetros quadrados etc.
- As opções incluem metros quadrados, pés quadrados, milímetros quadrados etc.
- Se você tiver modificado as definições, o nome das definições de Cotas passará a ser Personalizado.
- Clique em Guardar Como para salvar o seu padrão de cotas personalizado com um nome específico
- Isso torna a configuração disponível para uso futuro no seu projeto.
- Clique em OK para aplicar as alterações
Lembre-se:
- Essas preferências de cotas afetam todos os textos de área exibidos no seu projeto, incluindo o texto das tramas, os selos das zonas e outros elementos dimensionais
- A unidade de medida e o rigor dos valores de área das tramas são definidos especificamente neste local das preferências de Cotas
- As alterações serão aplicadas a todas as tramas existentes com texto de área, bem como às novas que você criar
As definições do texto de área funcionam de forma independente das definições de aparência da trama, mas são controladas globalmente pelas preferências de cotas do projeto, garantindo consistência em todos os cálculos de área do seu projeto.
