Descrição do problema

Você edita as definições do selo da zona e vê as alterações na janela de previsualização, mas, quando você clica em OK, as alterações não são refletidas na planta.

Solução

Esse problema ocorre porque você provavelmente está editando as definições do Selo da Zona enquanto o projeto exibe, na verdade, os Rótulos Zona. São dois sistemas separados que funcionam de forma independente.

A partir da versão 25, os novos projetos têm a exibição do Selo da Zona desligada por padrão e usam os Rótulos Zona. Os Rótulos Zona são posicionados com a Ferramenta Rótulo e são elementos separados do Selo da Zona.

Identificando qual sistema você está usando

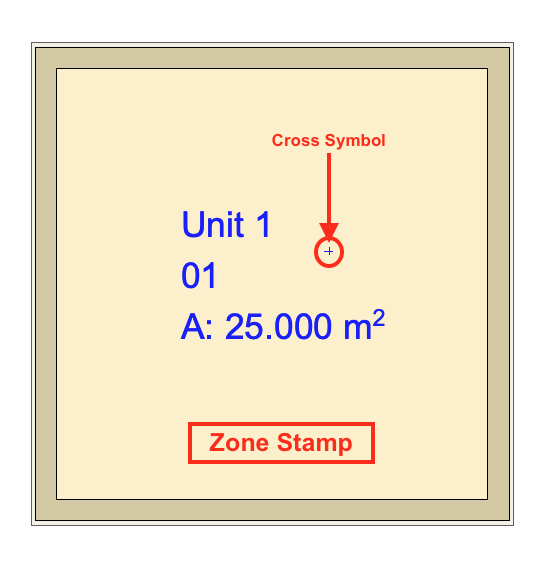

Para os Selos das Zonas: procure um pequeno símbolo de cruz e ponto (ponto de referência) dentro do polígono da zona. Os Selos das Zonas terão nós de seleção ao redor quando selecionados.

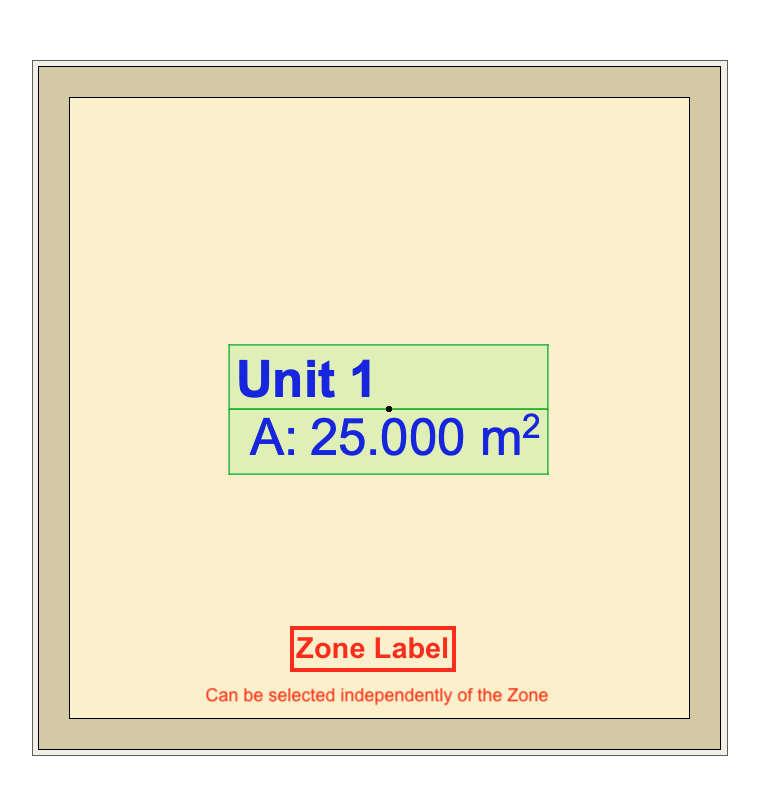

Para os Rótulos Zona: eles aparecem como elementos de rótulo separados, com linhas de chamada ou caixas de texto que podem ser selecionados de forma independente da zona.

Se você quiser usar os Selos das Zonas

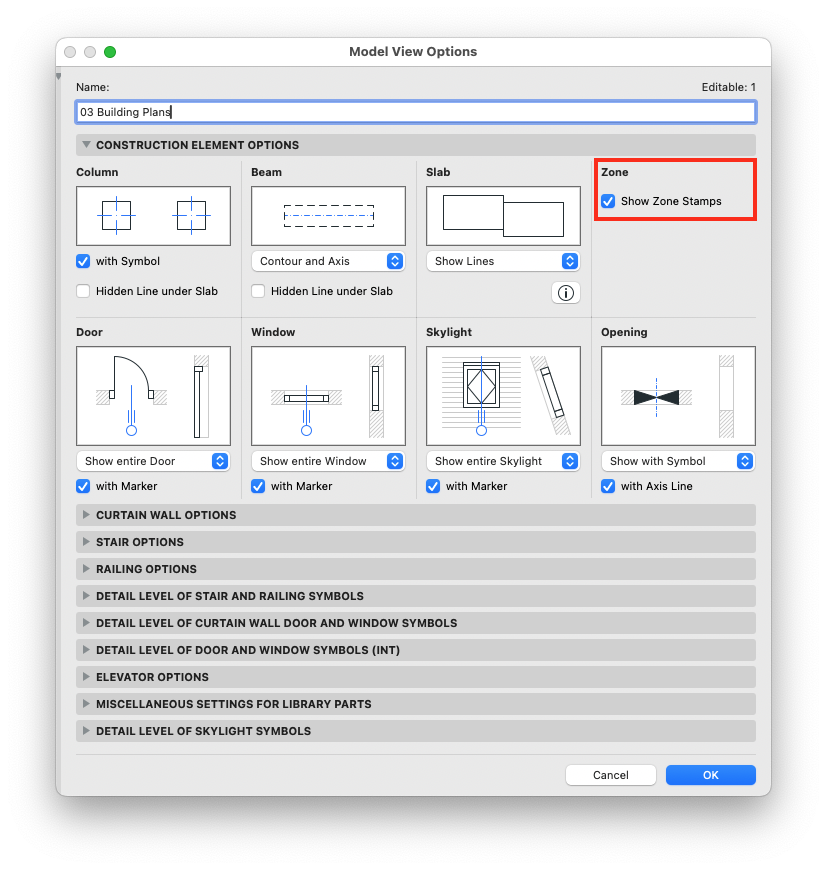

Acesse Documentação > Visualização do Modelo > Opções de Visualização Modelo
Abra o painel Opções de Elemento Construtivo
Marque a opção Mostrar Selo da Zona
Clique em OK
As definições do seu Selo da Zona agora ficarão visíveis e as suas alterações aparecerão

Se você quiser continuar usando os Rótulos Zona

Selecione o Rótulo Zona existente (não a própria zona)

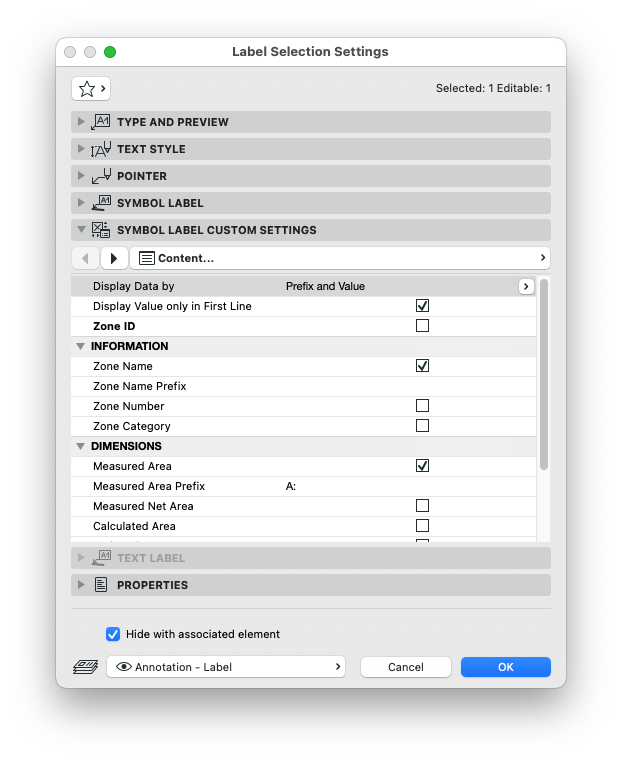

Acesse as Definições do Rótulo ou use a Caixa de informações
Na seção Definições à Medida do Símbolo do Rótulo, expanda Conteúdo
Modifique as informações exibidas, como a área medida, o nome da zona ou o número da zona
Clique em OK para aplicar as alterações
