Por que minhas paredes têm cortes/recortes estranhos?

Descrição do problema

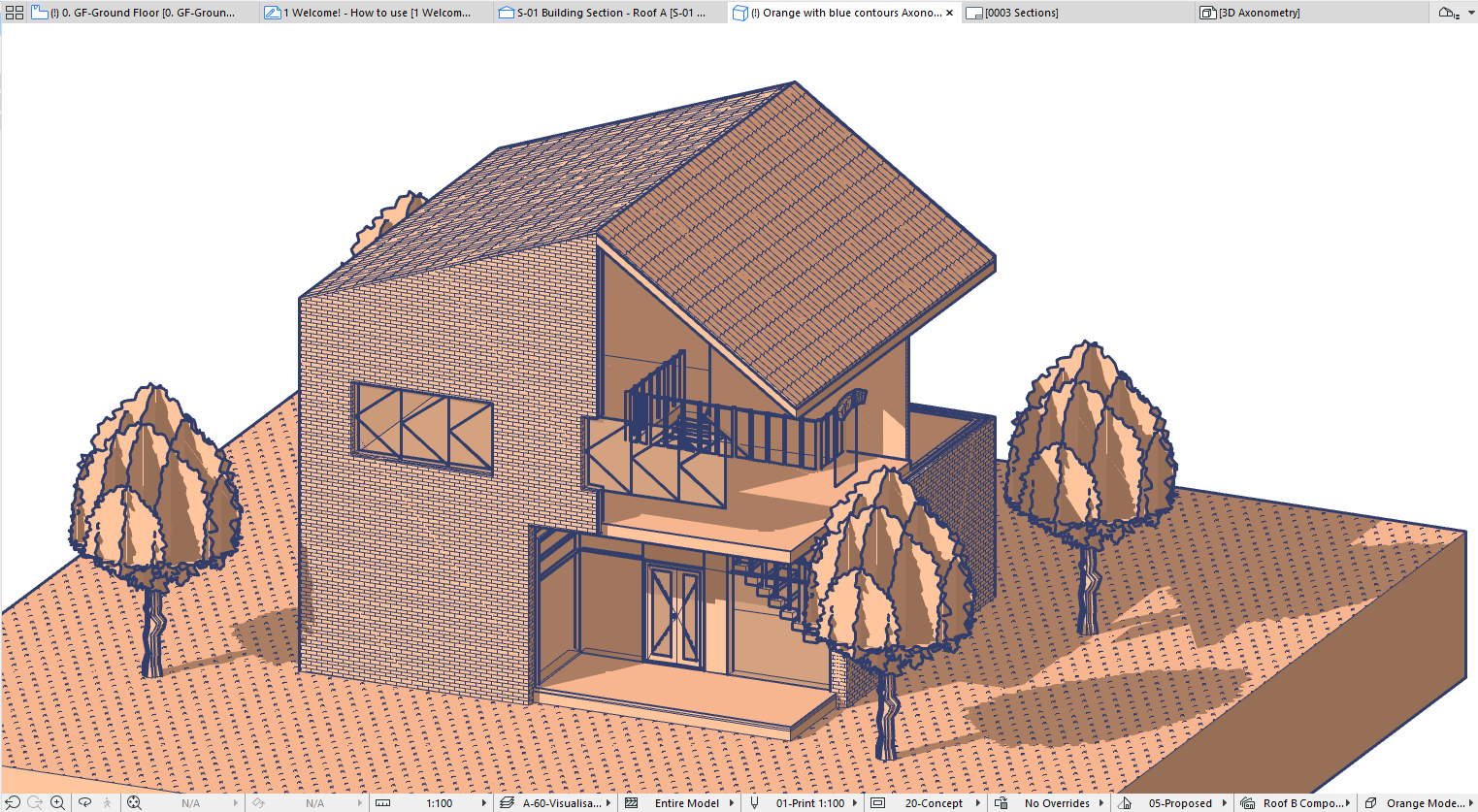

Você percebe que paredes são cortadas ou aparadas inesperadamente em vistas 3D e elevações. Algumas partes da parede podem estar em falta, ou apenas uma parte da parede é cortada. Essas anomalias não são visíveis na planta, mas aparecem ao visualizar o modelo em elevação ou em 3D. O problema normalmente ocorre após usar a função Cortar Elementos pela Cobertura/Membrana com coberturas compostas por vários planos.

Solução

Esses cortes irregulares de parede geralmente são causados pela forma como a operação de corte interage com coberturas multiplano, com a geometria da cobertura ou com as definições de altura da parede. Veja a seguir os cenários mais comuns e suas soluções:

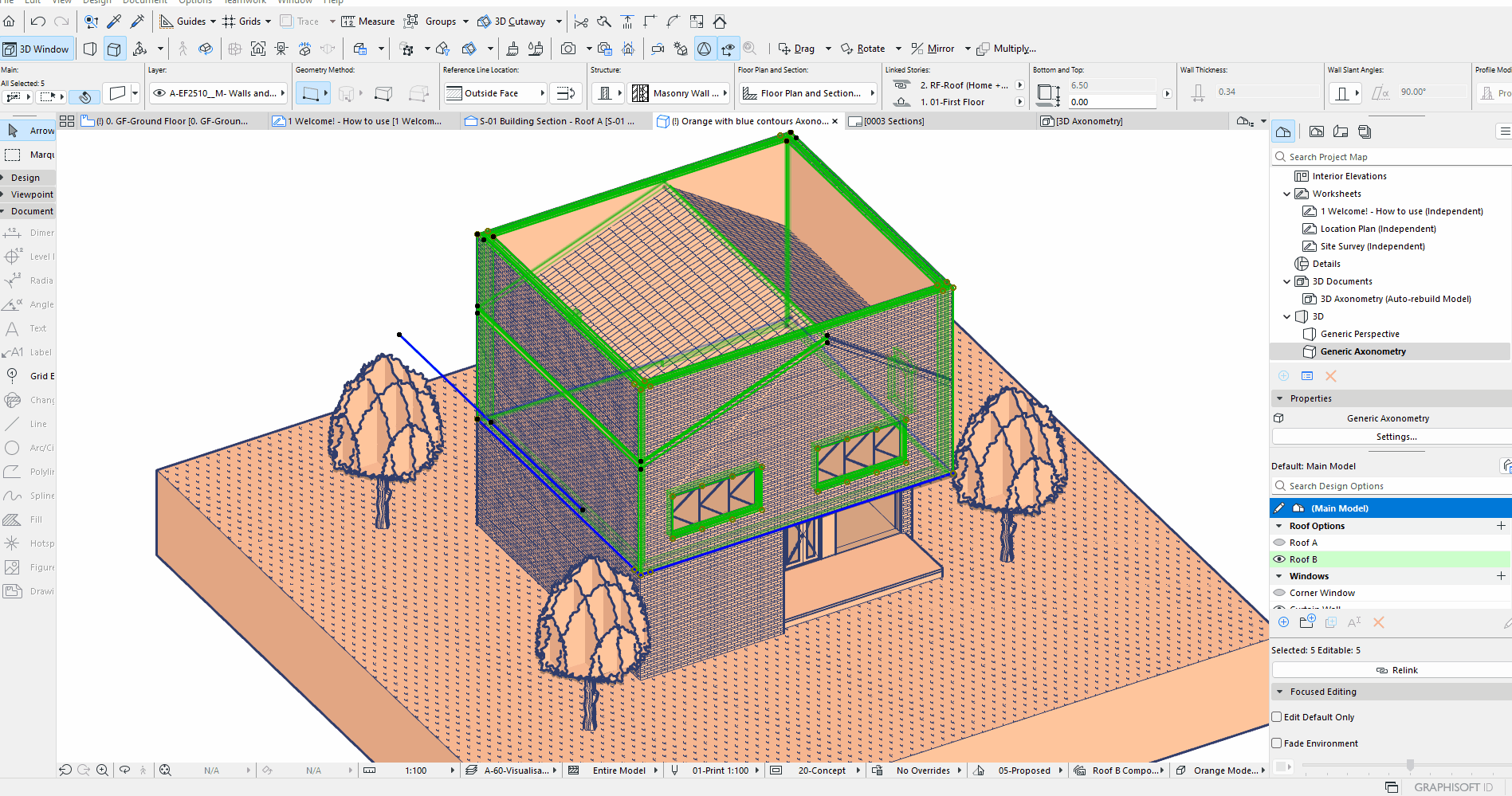

Apenas um plano de cobertura selecionado em uma cobertura multiplano

Se você cortar uma parede por uma cobertura formada por vários planos, mas selecionar apenas um único plano durante a operação, o corte reconhecerá somente aquele plano. Isso pode resultar em metade da parede sendo cortada, e não apenas o topo, e o problema fica visível apenas nas vistas de elevação e 3D

1. Selecione a parede que deseja cortar.
2. Use um destes métodos para garantir que todos os planos de cobertura relevantes sejam incluídos:
   • Selecione a parede e todos os planos de cobertura juntos.
   • Clique com o botão direito e escolha Conectar > Cortar Elementos pela Cobertura/Membrana.
   • No diálogo, confirme o uso das coberturas selecionadas como elementos de corte.
3. Clique em Cortar para executar a operação.
4. Revise o resultado em 3D e em elevação para confirmar que a parede foi cortada corretamente.

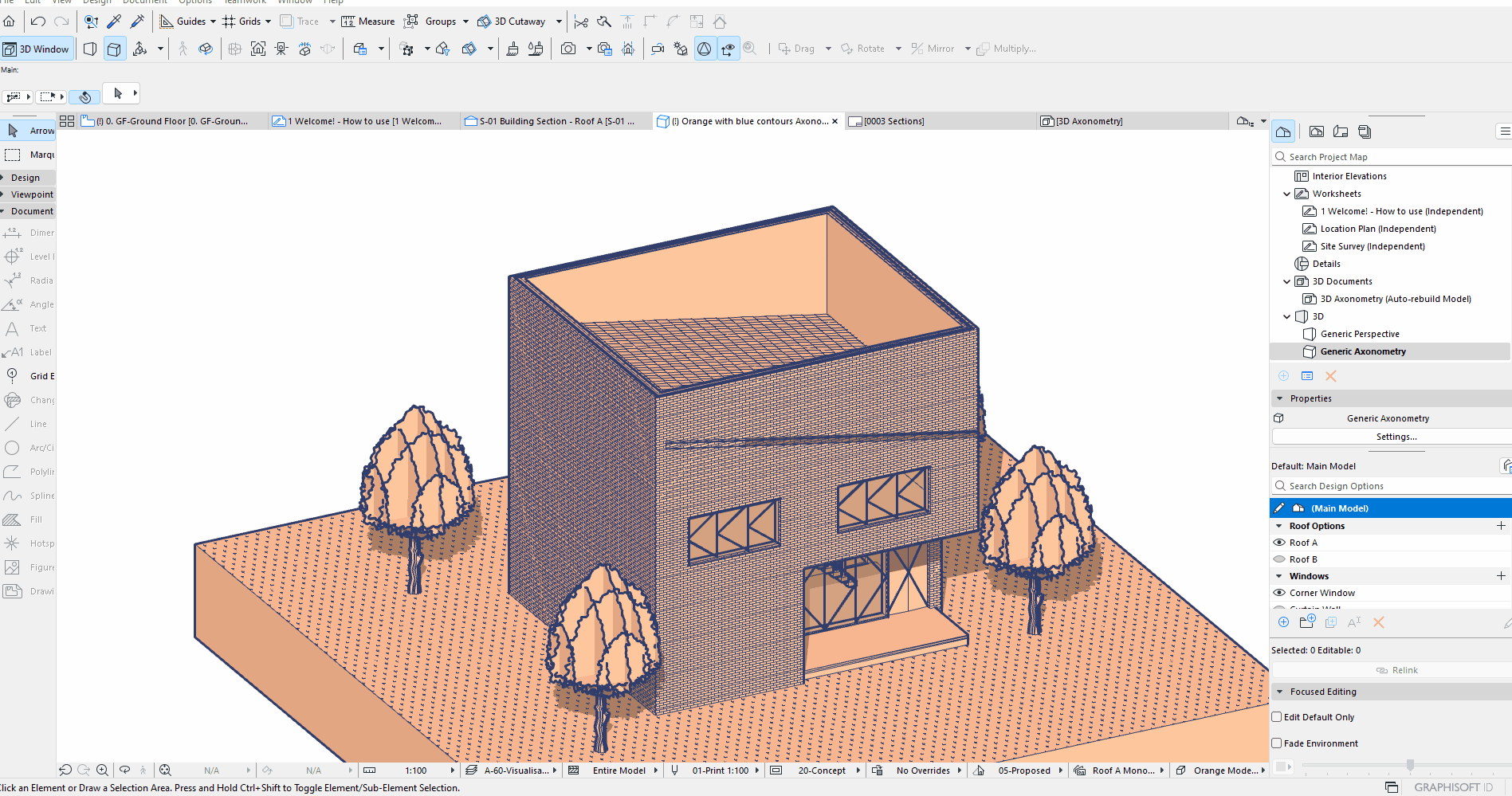

Parte da parede em falta após cortar pela cobertura

Se uma grande seção da parede desaparecer após o corte, isso geralmente ocorre porque a cobertura não cobre totalmente a parede na planta ou na elevação. O corpo de corte da cobertura afeta apenas a área diretamente sob a projeção da cobertura.

1. Verifique o alinhamento das arestas da cobertura com a parede:
   • Em 3D ou na planta, certifique-se de que a cobertura avança além da face externa da parede ou, pelo menos, coincide com ela.
   • Ajuste o contorno da cobertura, se necessário, para que ela cubra totalmente a parede.
2. Corte novamente a parede pela cobertura usando Conectar > Cortar Elementos pela Cobertura/Membrana.

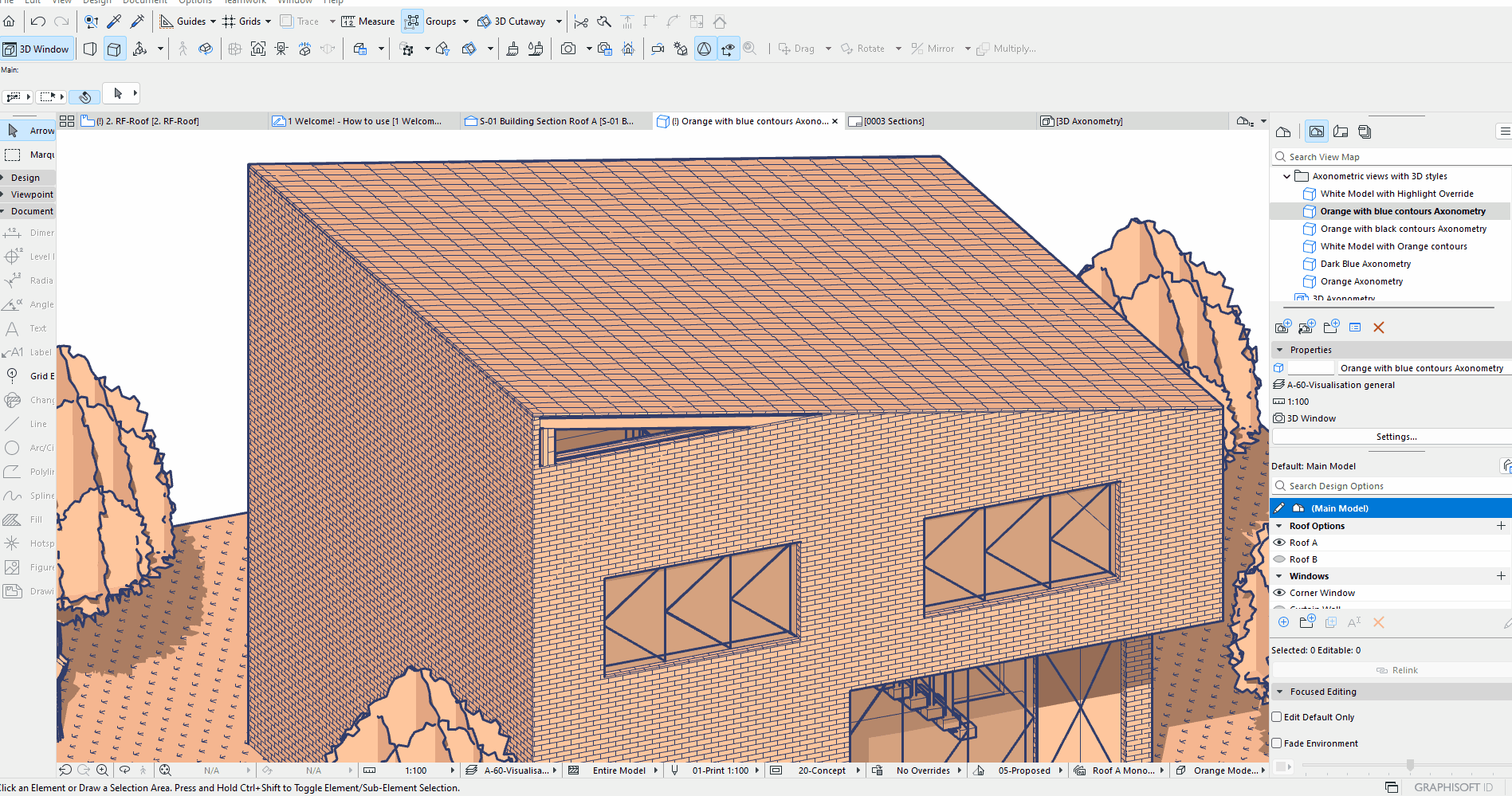

Apenas parte da parede é cortada pela inclinação da cobertura

Se apenas uma seção da parede for cortada, a parede pode não ser alta o suficiente para que a cobertura a intercepte por completo. O corte afetará somente a área em que a parede e a cobertura se sobrepõem no espaço 3D.

1. Selecione a parede e abra Definições de Parede.
2. Aumente a altura da parede para que ela se estenda acima do ponto mais alto do plano da cobertura pelo qual deve ser cortada.
3. Corte novamente a parede usando Conectar > Cortar Elementos pela Cobertura/Membrana.
