Descrição do problema
Ao exportar o modelo como arquivo DWG, o desenho resultante não se alinha com as coordenadas do mundo real ou topográficas. O DWG exportado aparece na origem do projeto em vez do local topográfico esperado. As coordenadas no DWG não correspondem às fornecidas pelo topógrafo, e o arquivo é aberto em visualizadores DWG/DXF com posicionamento incorreto.
Solução
Esse comportamento ocorre quando o Ponto de Origem não está definido ou quando as definições de exportação DWG não estão configuradas para usar coordenadas topográficas. Por padrão, as exportações usam a origem do projeto. Além disso, a exportação a partir de um leiaute não preserva as coordenadas do mundo real; apenas as exportações do Model Space oferecem suporte a esse recurso.
Siga estas etapas para exportar um DWG com coordenadas do mundo real (topográficas).
Defina o ponto de origem se o seu modelo estiver na origem do projeto
Se você começou a modelar na origem do projeto, é preciso definir o ponto de origem com os valores corretos fornecidos pelo topógrafo.

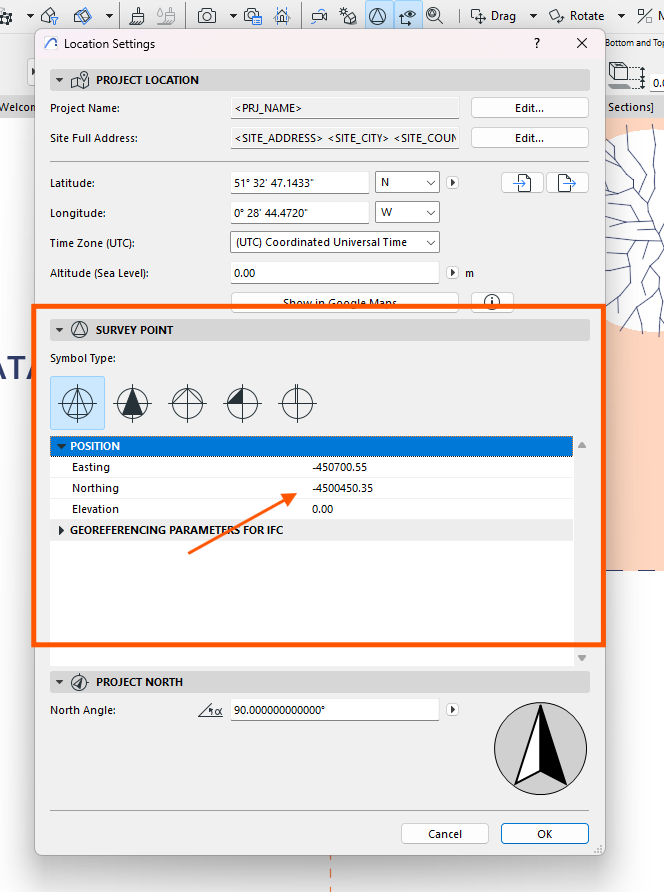

- Abra as Definições de Localização:
- Acesse Opções > Preferências do Projeto > Definições de Localização.
- Ou clique com o botão direito no nome do projeto no Navegador e selecione Definições de Localização.
-
No painel Ponto de Origem, insira as coordenadas para este e para norte fornecidas pelo topógrafo em Posição (use valores negativos para a exibição correta das coordenadas nos objetos Coordenada e na exportação)
- Clique em OK para salvar as alterações.
Configure o tradutor DWG para usar o ponto de origem
Por padrão, a exportação DWG usa a origem do projeto. Para exportar usando o ponto de origem:
- Certifique-se de estar no Model Space ou em uma vista.
- Escolha Arquivo > Salvar como e selecione DWG como tipo de arquivo.
- No diálogo Salvar como, clique em Definições ao lado do campo Tradutor.

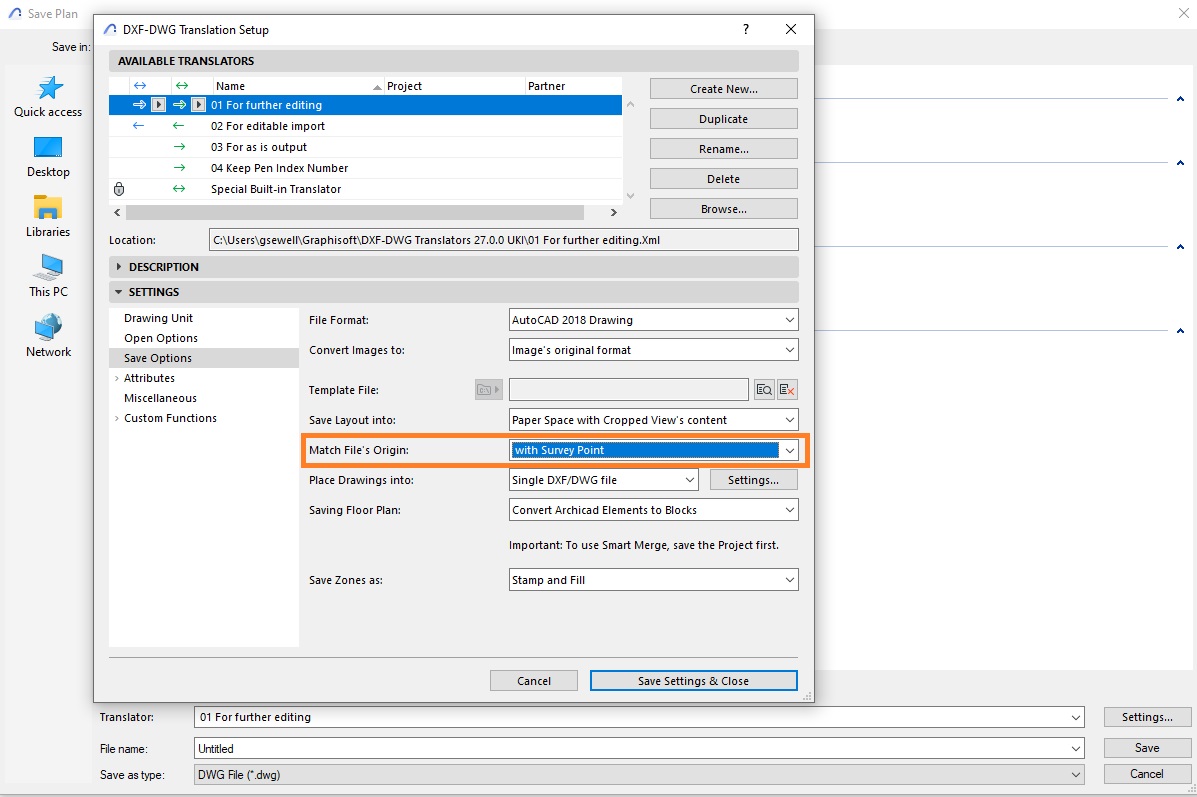

- No diálogo Definições de Tradução DXF-DWG, acesse o painel Opções Salvar.
- Na opção Corresponder Origem dos Arquivos, selecione Ponto de Origem no menu suspenso.
- Clique em OK para confirmar e retornar ao diálogo Salvar como.
- Conclua a exportação.
Exporte do Model Space, não do Leiaute
As coordenadas do DWG são preservadas apenas ao exportar a partir de vistas do modelo (por exemplo, Planta, Corte, Vista 3D). A exportação a partir de um leiaute não mantém as coordenadas do mundo real, pois os leiautes são baseados no espaço de papel e usam sistemas de coordenadas diferentes.
- Para garantir coordenadas corretas, exporte sempre a partir da janela de uma vista do modelo.
- Não exporte do livro de leiautes nem do publicador se precisar de coordenadas topográficas no DWG.
