Descrição do problema
Você precisa criar uma janela saliente no seu projeto, mas não sabe ao certo qual ferramenta usar ou como modelá-la corretamente. A janela saliente deve se projetar para fora da parede principal e incluir vários painéis de vidro em ângulos, mas as ferramentas de janela padrão parecem não oferecer essa configuração.
Solução
Existem vários métodos para criar janelas salientes no Archicad, dependendo dos requisitos específicos do seu design e do nível de detalhe necessário.
Método 1: usando a ferramenta de janela saliente integrada
- Ative a ferramenta Janela na paleta Modelagem do Archicad

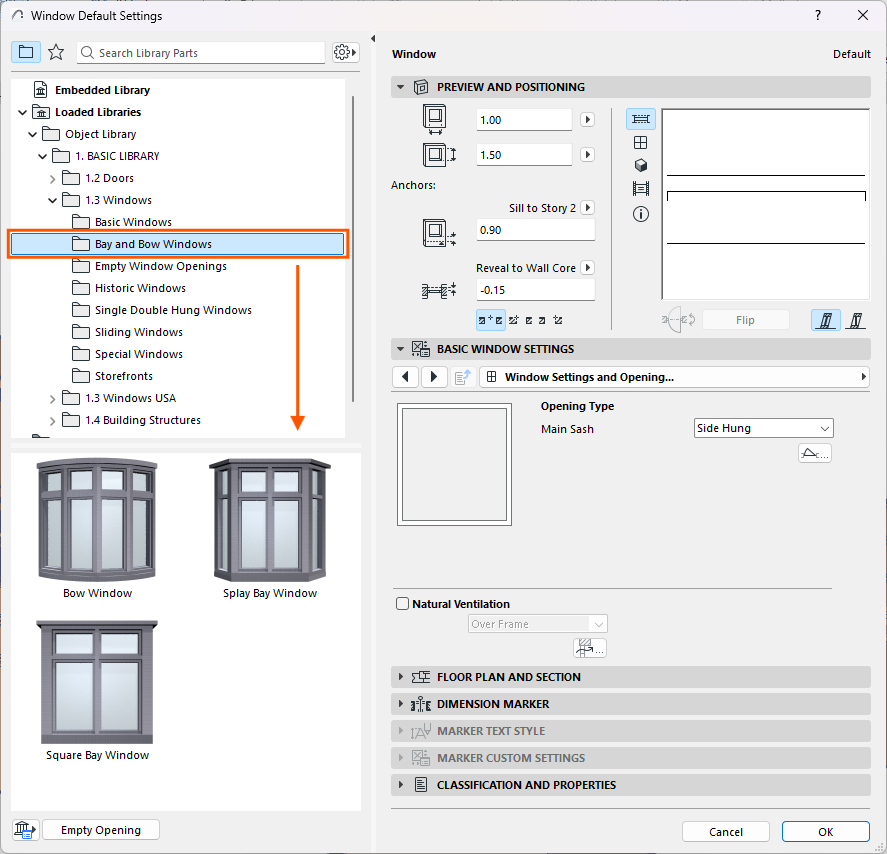

- Abra o diálogo Definições de Janela da ferramenta
- Navegue até a pasta Janelas Salientes e Curvas na biblioteca
- Selecione Janela Saliente Quadrada ou Janela Curva dependendo dos requisitos do seu design
- Configure as dimensões e os parâmetros:
- Defina a Largura e a Altura nas definições básicas da janela
- Ajuste a Profundidade para controlar até onde a janela saliente se projeta para fora da parede
- Configure o Número de Painéis e os Tipos de Abertura
- Clique em OK para aplicar as definições
- Coloque a janela saliente na parede clicando no local desejado
Método 2: usando várias janelas com ligações de canto
Quando a ferramenta de janela saliente integrada não oferece flexibilidade suficiente, você pode criar janelas salientes personalizadas usando várias janelas individuais.
- Crie trêsparedes separadas com os ângulos necessários para formar a geometria da parte saliente
- Ative a ferramenta Janela e selecione o tipo de janela desejado
- Coloque janelas em cada uma das três paredes

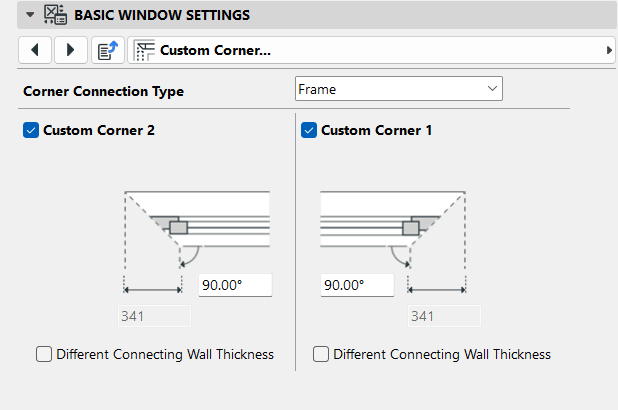

- Para cada janela, acesse as definições de Canto Personalizado:
- Acesse Definições de Janela > aba Canto Personalizado
- Defina o Tipo de Ligação de Canto como Estrutura para uma união estrutural
- Configure o Ângulo de Ligação (normalmente 135° para janelas salientes padrão)
- Ative as ligações de canto:
- Janela central: ative as ligações de canto nos lados esquerdo e direito
- Janelas laterais: ative a ligação de canto apenas no lado voltado para a janela central
Se precisar de mais ajuda…
