Descrição do problema
As setas das portas de correr não aparecem na visualização da planta, impossibilitando determinar qual folha da porta de correr é móvel e para qual direção ela desliza.
Solução
As setas das portas de correr são controladas globalmente por meio de Opções de Visualização do Modelo em vez das definições individuais da porta. As setas indicam qual folha desliza e em qual direção, ajudando a distinguir painéis móveis dos fixos.

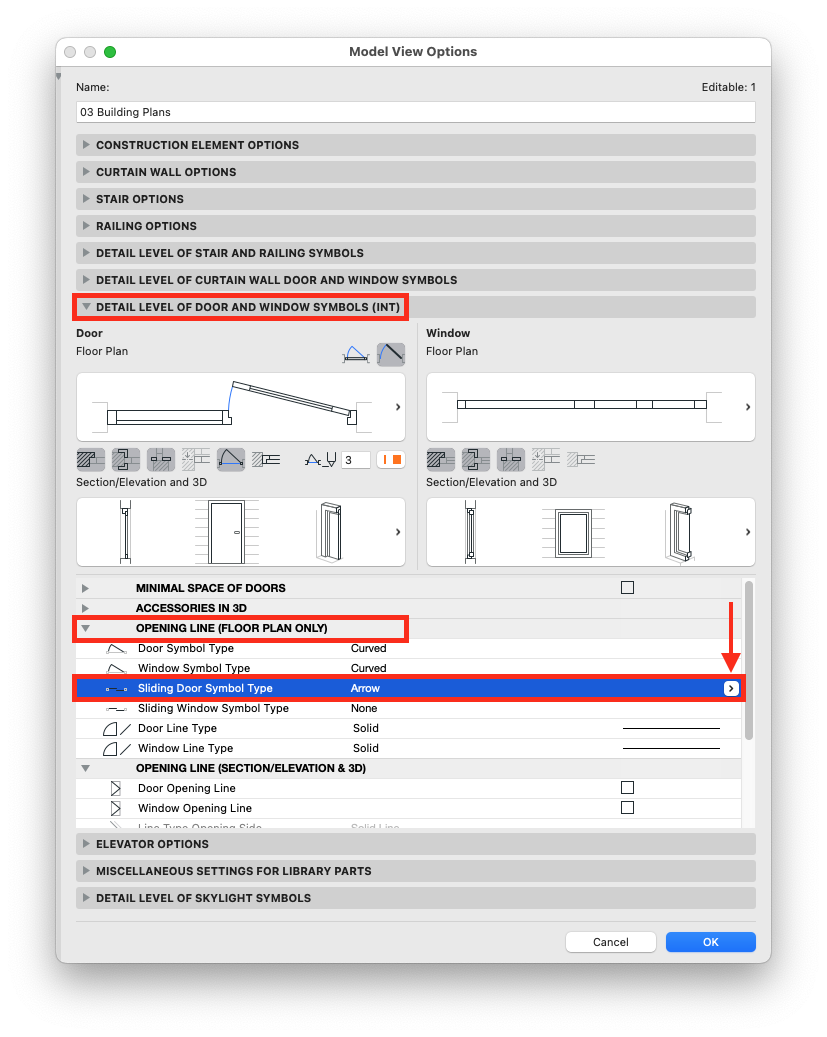

- Ir para Documentação > Visualização do Modelo > Opções de Visualização Modelo.
- Na caixa de diálogo Opções de Visualização do Modelo, expanda o painel Nível de Detalhes dos símbolos de Portas e Janelas.
- Localize a seção Linha de Abertura (Planta).
- Defina a opção Portas de Correr para Seta em vez de Nenhum.
- Escolha o tipo de linha e as definições de caneta preferidas para as setas.
- Clique em OK para aplicar as alterações.
Lembre-se de que a exibição da seta depende da biblioteca carregada. Algumas bibliotecas regionais (como as bibliotecas dos EUA) podem ter suporte limitado para setas em comparação com as bibliotecas Internacionais.
Para as Bibliotecas do Archicad 27 e anteriores, é possível usar sobreposições individuais de porta. Você pode acessar a aba Linhas de Abertura no painel Definições à Medida da porta após ativar Sobrepor Opções de Visualização do Modelo.
