Por que os balaústres do guarda-corpo se sobrepõem aos postes internos?

Descrição do problema

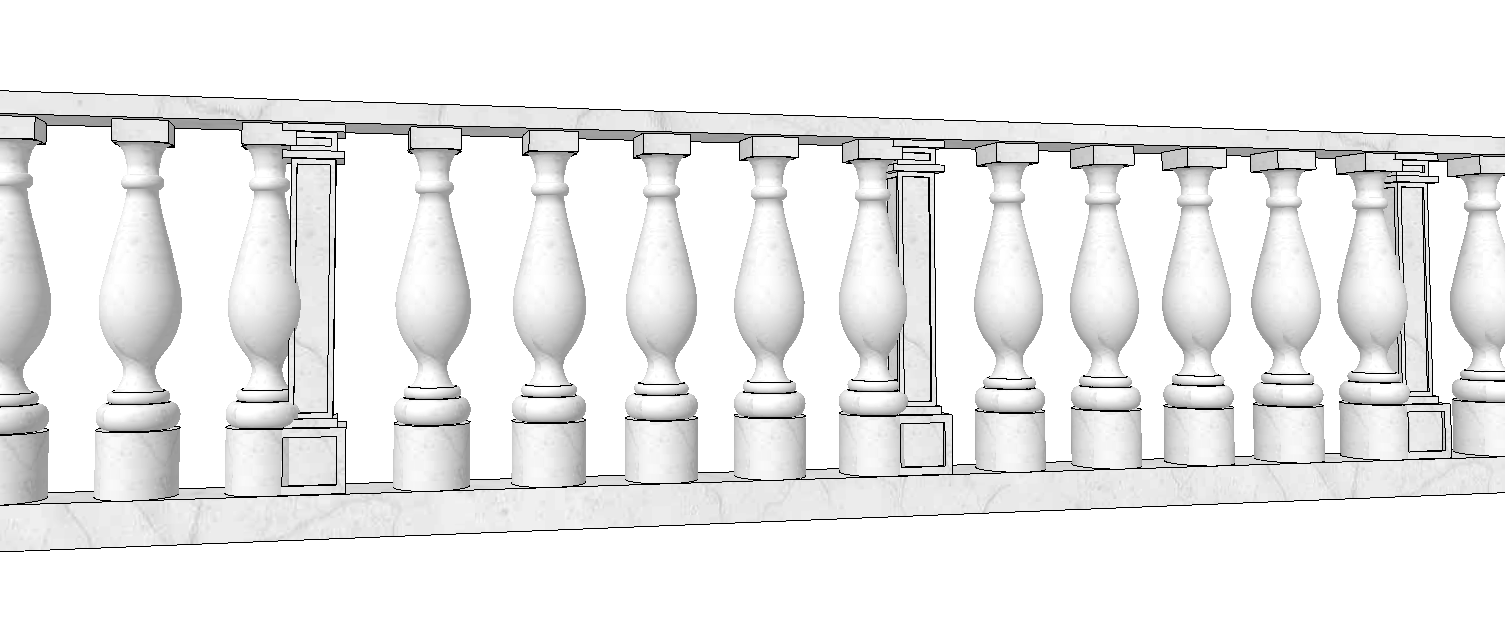

Você observa que os balaústres do guarda-corpo aparecem no mesmo local dos postes internos e se sobrepõem a eles.

Solução

Essa sobreposição ocorre porque a Distribuição do Padrão de Balaústres está definida como Comprimento Padrão Fixo. Quando essa definição é usada, os balaústres são posicionados em seus intervalos de distância definidos, independentemente da localização dos postes internos, o que pode fazer com que balaústres sejam colocados diretamente sobre os postes internos.

Há três métodos para resolver este problema:

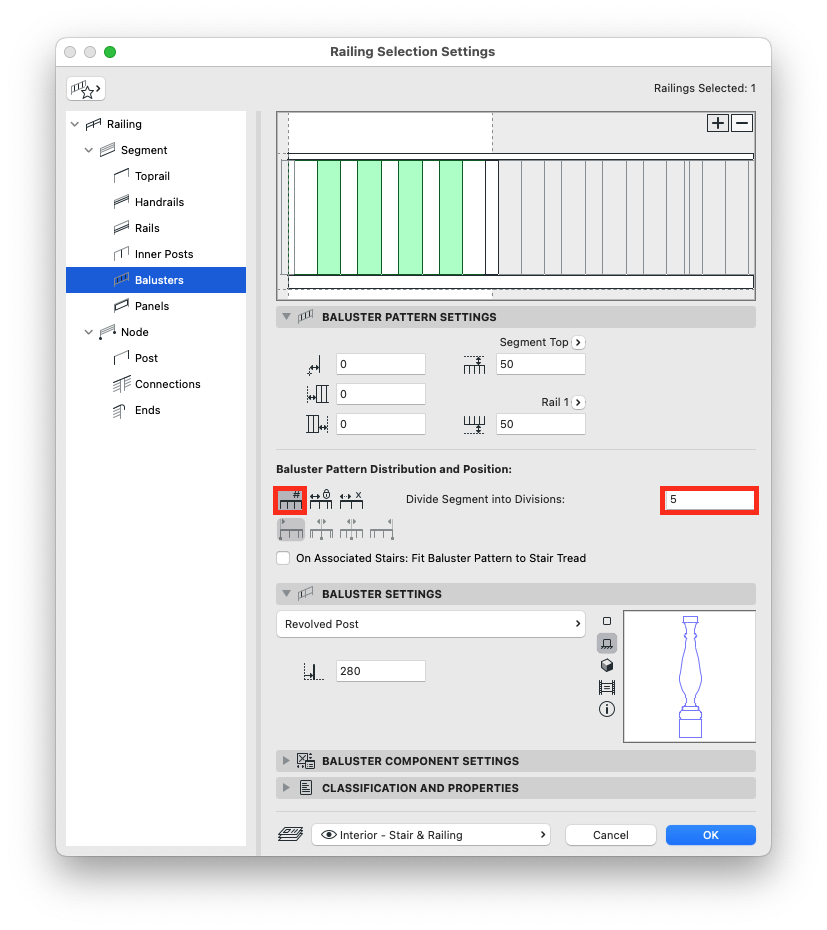

Método 1: Alterar a Distribuição do Padrão de Balaústres para Dividir o Segmento em Partes

1. Selecione o guarda-corpo e abra as Definições do Guarda-Corpo.
2. Navegue até Balaústres na hierarquia do padrão.
3. Na seção Distribuição e Posição Padrão, localize a Distribuição do Padrão de Balaústres.
4. Altere de Comprimento Padrão Fixo para Dividir o Segmento em Partes.
5. Digite a quantidade desejada de balaústres no campo.

6. Clique em OK para aplicar as alterações.

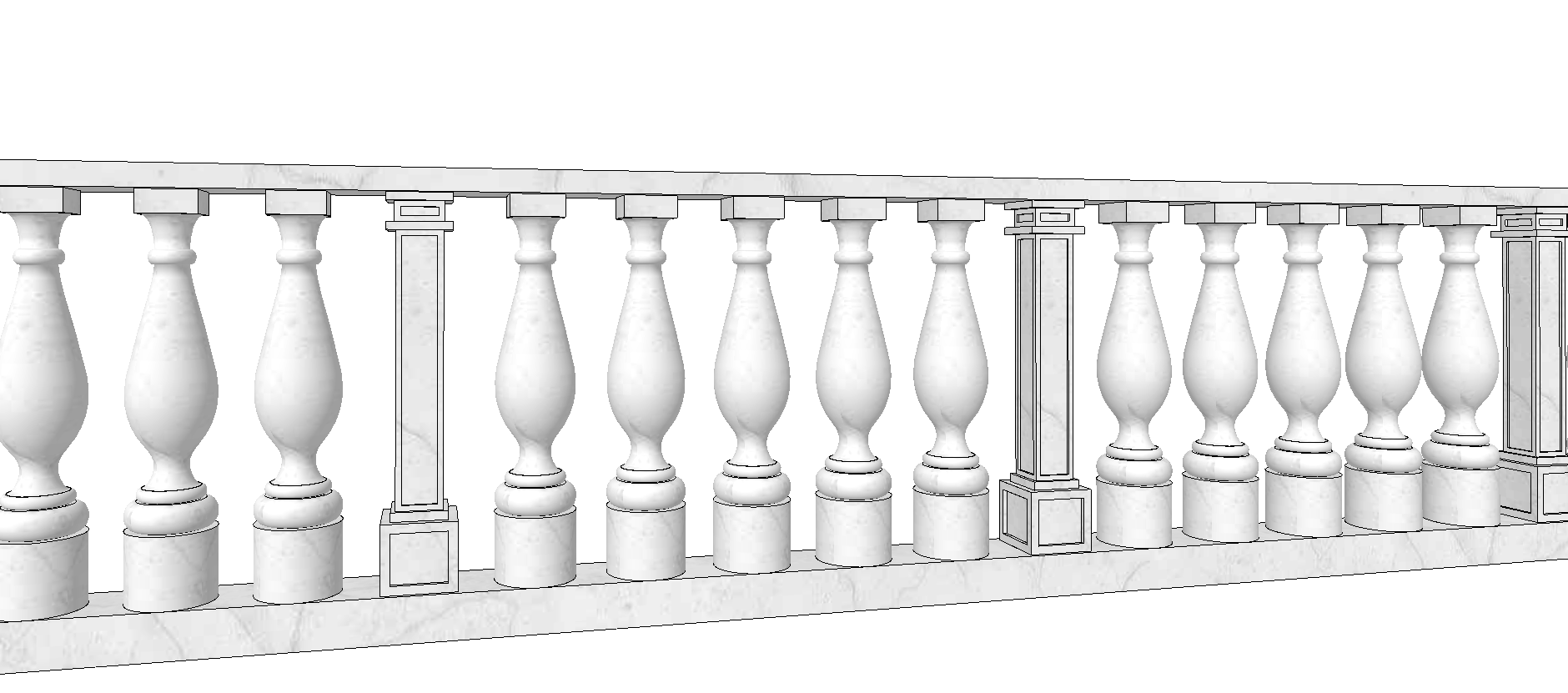

Este método dividirá o comprimento do segmento em partes iguais e distribuirá os balaústres de maneira uniforme, evitando a sobreposição com os postes internos.

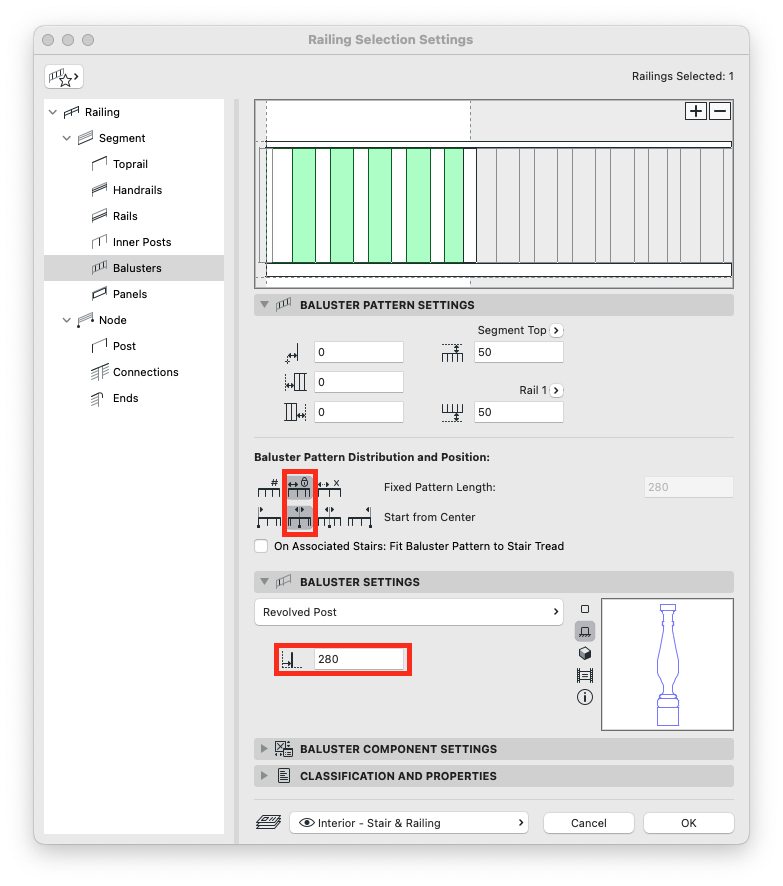

Método 2: Ajustar o Comprimento do Padrão para Ser Divisível pelos Comprimentos das Barras

1. Selecione o guarda-corpo e abra as Definições do Guarda-Corpo.
2. Acesse as definições de Postes Internos.
3. Anote o valor de Distância da Anterior, que define o comprimento do padrão.
4. Calcule uma distância que divida de maneira uniforme os comprimentos dos segmentos das barras.
5. Modifique o valor de Distância da Anterior para essa distância calculada.
6. Navegue até as definições de Balaústres.
7. Verifique se as distâncias da Posição Balaústre funcionam com o novo comprimento do padrão.
8. Defina como Iniciar em Centro para que o afastamento seja feito a partir do centro do padrão.

9. Clique em OK para aplicar as alterações

Isso garante que o padrão fixo se repita sem cortar balaústres nas localizações dos postes internos.

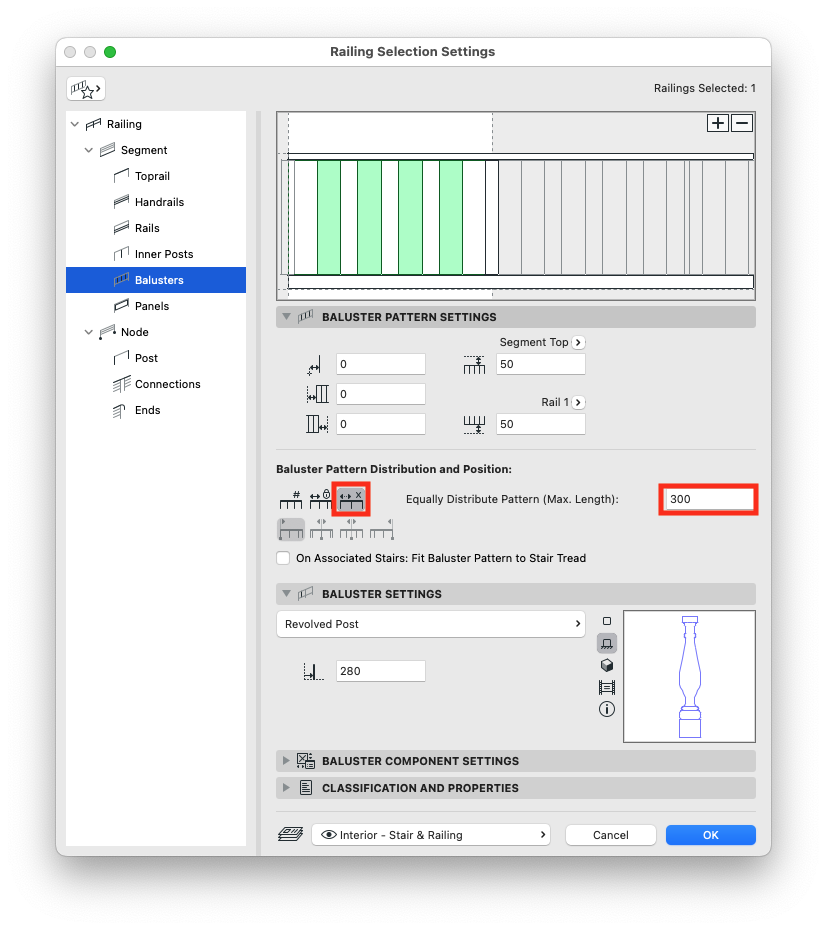

Método 3: Usar a Distribuição do Padrão com Distribuição Equivalente

1. Selecione o guarda-corpo e abra as Definições do Guarda-Corpo.
2. Navegue até Balaústres na hierarquia do padrão.
3. Na seção Distribuição e Posição Padrão, altere a Distribuição do Padrão de Balaústres para Distribuir Igualmente o Padrão.
4. Digite um Comprimento Máximo para o padrão de balaústres.

5. O padrão será alongado conforme necessário para se ajustar ao segmento, sem cortes nos postes internos
6. Clique em OK para aplicar as alterações.



Este método ajusta automaticamente o comprimento do padrão para garantir que os balaústres sejam distribuídos de maneira uniforme ao longo de todo o comprimento do segmento, sem sobrepor os postes internos.
