Descrição do problema

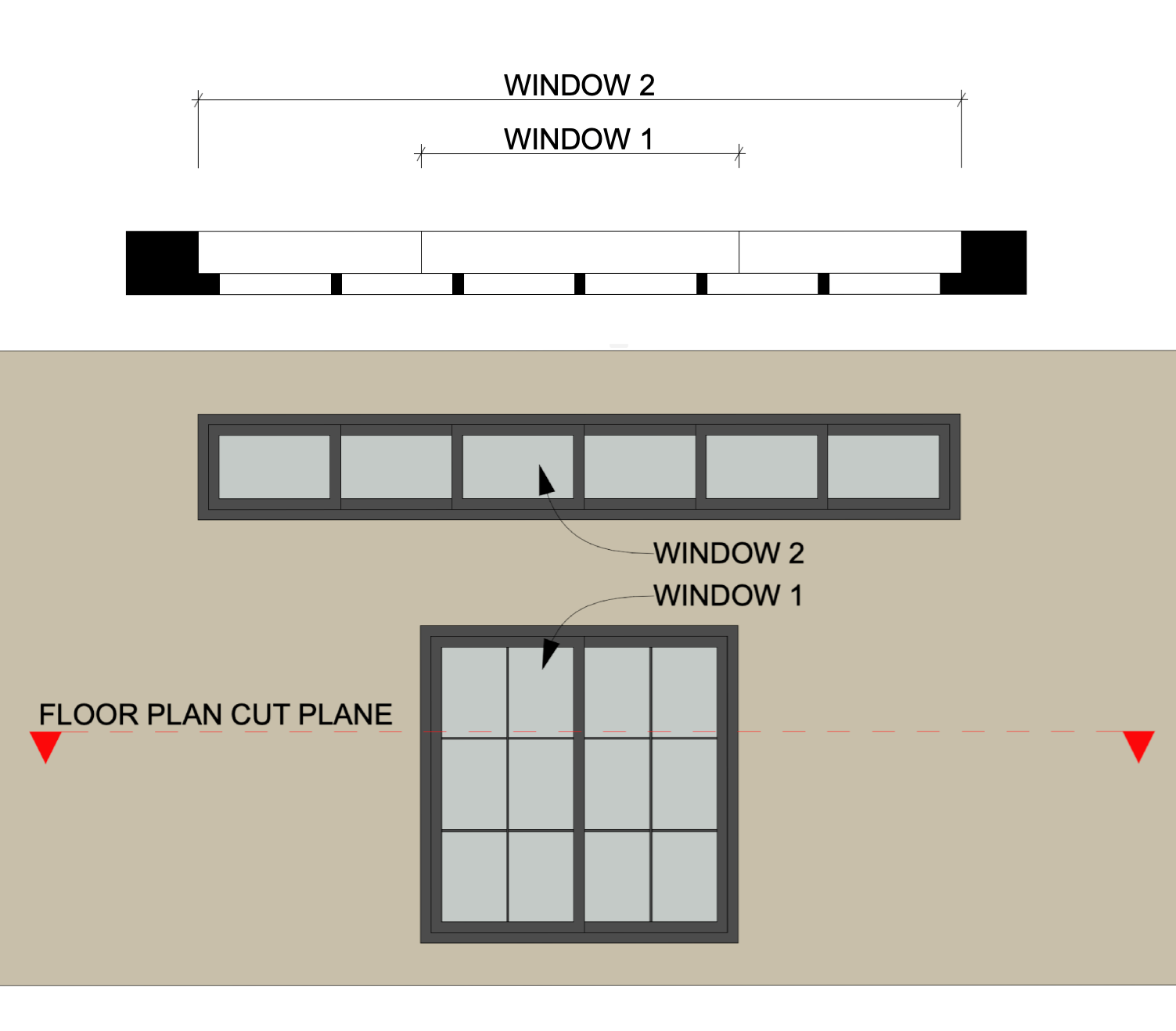

Janelas posicionadas acima da linha do plano de corte permanecem visíveis na visualização em planta, especialmente quando duas janelas estão empilhadas verticalmente em diferentes alturas. Isso pode fazer com que o desenho pareça poluído ou confuso,
Solução
Altere as definições de Visualização em Planta de Simbólica para Vista e Corte para suas janelas.
- Selecione a(s) janela(s) que deseja esconder acima do plano de corte.

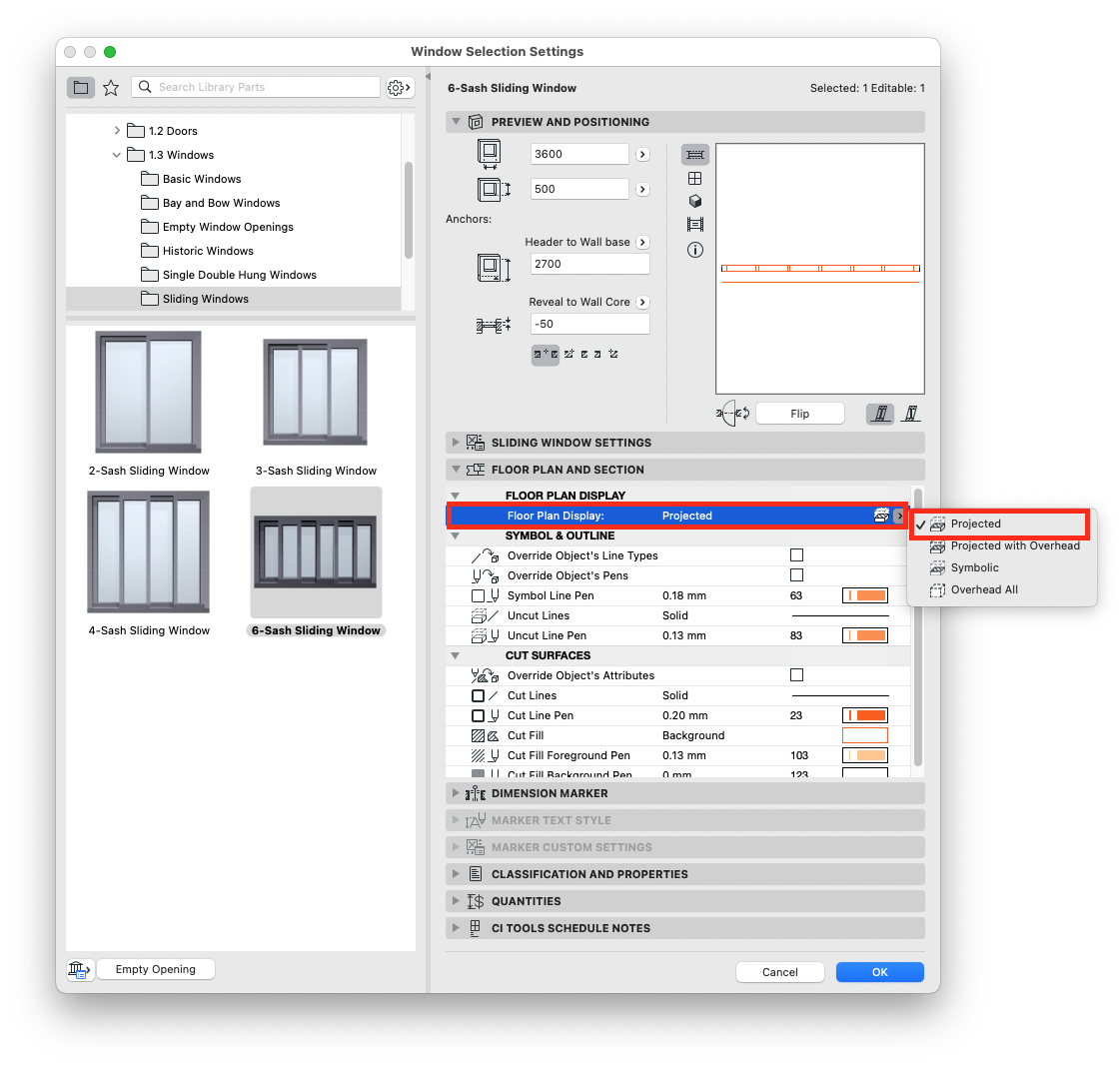

- Abra a caixa de diálogo Definições da(s) janela(s) selecionada(s).
- Navegue até o painel Planta e Corte.
- Em Visualização em Planta, altere a definição de Simbólica para Vista e Corte.
- Clique em OK para aplicar as alterações.
Compreendendo as Opções de Visualização em Planta
O controle de Visualização em Planta em definições de Porta/Janela define como as aberturas são exibidas:
- Simbólica (definição padrão): Mostra o símbolo padrão do objeto, que é definido independentemente da aparência do modelo 3D do elemento. As janelas estarão sempre visíveis, independentemente de sua posição relativa ao plano de corte.
- Vista e Corte: Mostra apenas a parte cortada do modelo 3D do elemento, mais sua parte não cortada (para baixo). Janelas posicionadas acima do plano de corte não estarão visíveis na visualização em planta.
- Vista, Corte e Projeção: Mostra a parte cortada do modelo 3D do elemento, mais a parte de Linhas Acima do elemento (a parte acima do Plano de Corte da Planta), mais sua parte não cortada (para baixo).
- Tudo em Projeção: Mostra o contorno de todo o elemento com seus atributos de Linhas Acima.
Quando quiser esconder janelas que estão acima do plano de corte, alterar de Simbólica para Vista e Corte as tornará invisíveis na visualização em planta, pois apenas elementos que interceptam o plano de corte serão exibidos.
