Por que minha vista 3D está vazia?

Descrição do problema

Você abre uma vista 3D no seu projeto, mas em vez de ver o modelo, a janela aparece completamente em branco. Apesar de ter elementos visíveis na vista em planta, nada aparece na janela 3D.



Solução

Uma vista 3D vazia pode ser causada por várias definições que controlam a visibilidade dos elementos. Abaixo estão as causas mais comuns e suas soluções.

1. Cortes 3D

O recurso Cortes 3D pode estar posicionado de forma a cortar todos os elementos visíveis.

1. Verifique se os Cortes 3D estão ativos procurando por alças de plano de corte ao longo das bordas da sua vista 3D;
2. Se estiver ativo, reposicione o plano de corte clicando e arrastando as alças para incluir os elementos do seu modelo;

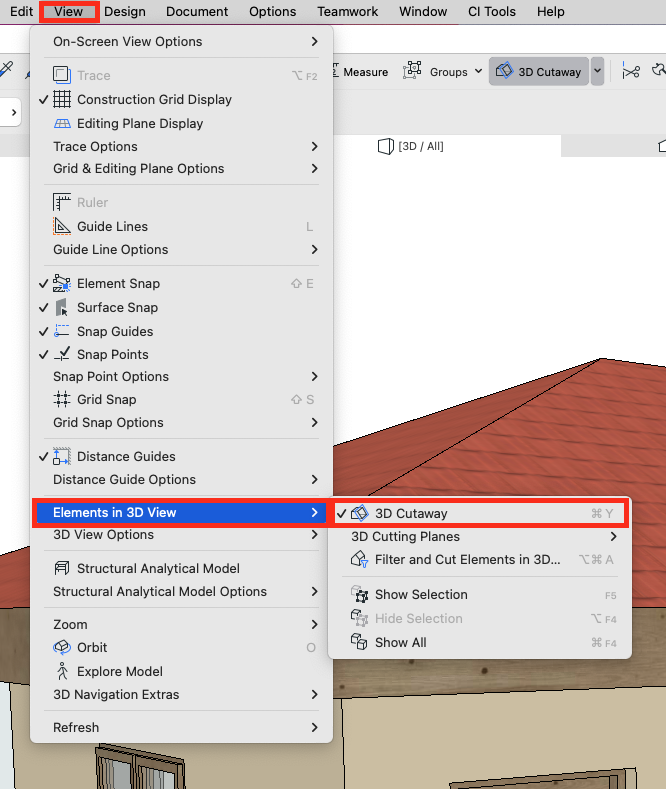

3. Alternativamente, desative os Cortes 3D indo para Visualização > Elementos Vista 3D > Cortes 3D.


2. Visibilidade do Vegetal

Os elementos podem estar em vegetais que estão ocultos na vista 3D.

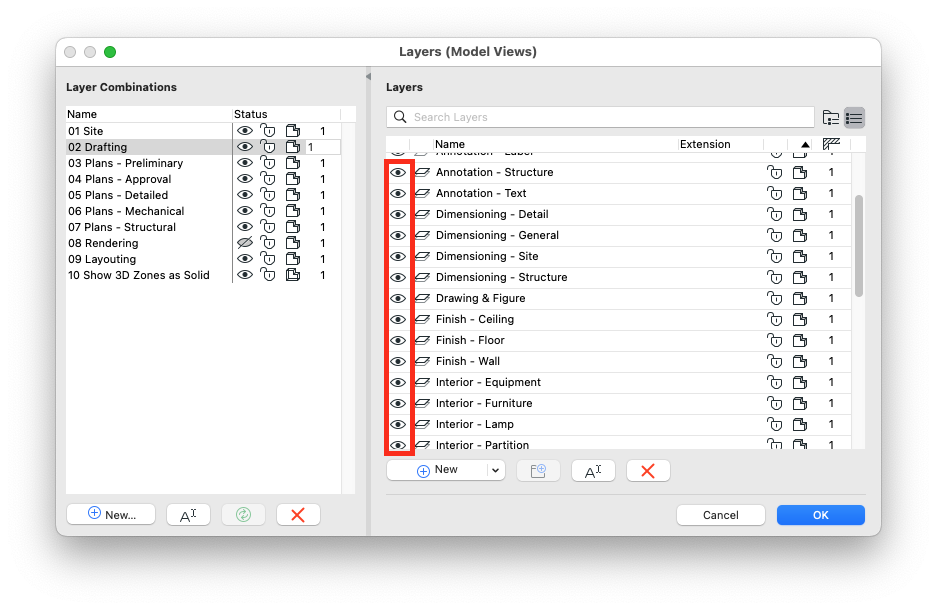

1. Abra a caixa de diálogo Definir Vegetais navegando até Documentação > Vegetais > Vegetais (Visualizações do Modelo)...;
2. Certifique-se de que os vegetais contendo os elementos do seu modelo estão definidos como visíveis (ícone de olho aberto);

3. Verifique se algum vegetal está definido como Modelo Estrutural na coluna de modo de vista 3D, pois estes podem aparecer invisíveis em certos estilos 3D;
4. Tente aplicar uma combinação de vegetais diferente da Barra de Opções Rápidas para ver se seus elementos aparecem;
5. Como um teste rápido, use Documentação > Vegetais > Mostrar todos os vegetais para tornar todos os vegetais visíveis de uma vez.

3. Opções de Projeto

Se você estiver usando Opções de Projeto (disponível no Archicad 27 e versões posteriores), a vista atual pode estar exibindo uma opção de projeto vazia ou diferente.

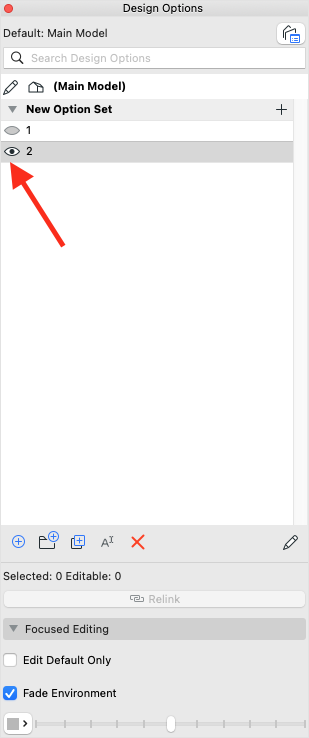

1. Abra a janela Opções de Projeto em Documentação > Opções de Projeto > Opções de Projeto;
2. Procure pelo ícone de olho aberto que indica qual opção de projeto está atualmente visível;
3. Certifique-se de que a opção de projeto correta está definida como visível clicando no ícone de olho ao lado dela.

4. Verifique se a vista atual tem uma Combinação de Opções de Projeto específica aplicada que pode estar ocultando elementos

4. Filtro de Renovação

O Filtro de Renovação atual pode estar ocultando elementos com base em seu estado de renovação.

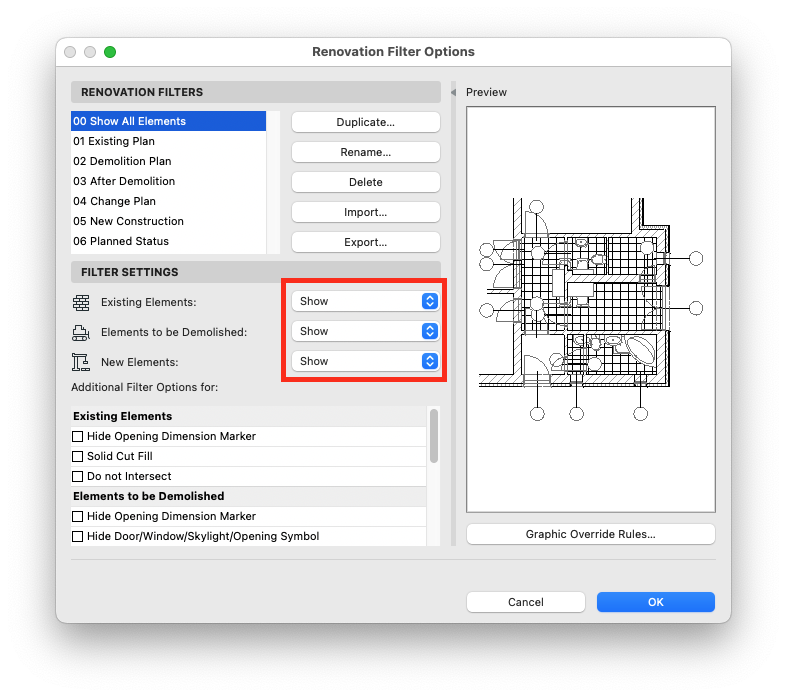

1. Vá para Documentação > Renovação > Opções de Filtro de Renovação...;
2. Verifique qual Filtro de Renovação está atualmente aplicado na vista;
3. Para cada Estado de Renovação (Existente, A Demolir, Novo), verifique se estão definidos como Mostrar, Esconder, ou Sobrepor;

4. Tente alternar para o Filtro de Renovação Todos Visíveis e Desprotegidos para ver todos os elementos independentemente de seu estado de renovação;
5. Se necessário, modifique as definições do filtro atual para mostrar elementos com o estado de renovação relevante.

6. Filtrar e Cortar Elementos em 3D

As definições Filtrar e Cortar Elementos em 3D podem estar limitando quais pisos ou áreas são exibidos.

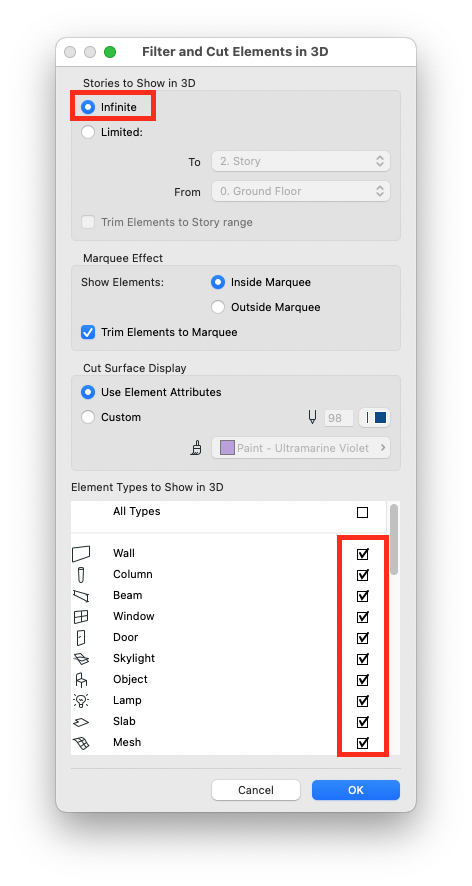

1. Vá para Visualização > Elementos Vista 3D > Filtrar e Cortar Elementos em 3D;
2. Em Visualização de Pisos em 3D, verifique se Limitado está selecionado em vez de "Infinito";
3. Se Limitado estiver selecionado, verifique se o intervalo de pisos inclui os pisos onde seus elementos estão localizados.

4. Verifique as definições de Janela de Seleção se você usou a ferramenta Retângulo de Seleção antes de gerar a vista 3D;
5. Certifique-se de que Dentro da Janela está selecionado se quiser ver elementos dentro de um retângulo de seleção desenhado anteriormente.

7. Dicas Adicionais de Solução de Problemas

Verificar Elementos Longe da Origem do Projeto

Às vezes, elementos colocados muito longe da origem do projeto podem fazer com que a vista 3D apareça vazia.

1. Na vista em planta, use Edição > Pesquisar & Selecionar Todos para selecionar todos os elementos.
2. Procure por elementos com nós de seleção longe do seu modelo principal.
3. Apague esses elementos distantes ou mova-os para mais perto do seu modelo principal.

Verificar Definições de Vista 3D

As definições de vista 3D podem precisar de ajuste.

1. Tente alternar entre diferentes modos de vista 3D (Modelo Estrutural, Modelo Opaco, e Sombreamento) usando o menu Visualização > Opções de Visualização 3D.
2. Verifique o Tipo de Projeções se estiver usando uma visualização em perspectiva, pois a câmera pode estar posicionada incorretamente.
3. Use o comando Zoom Tudo (Ctrl+' ou Cmd+') para ajustar todos os elementos na vista.

Reiniciar ou Atualizar

Às vezes, problemas técnicos podem causar problemas de exibição.

1. Tente fechar e reabrir a vista 3D.
2. Atualize seus drivers de gráficos se tiver problemas de exibição persistentes.
3. Em casos extremos, reiniciar o Archicad pode resolver falhas temporárias de exibição.
