Descrição do problema

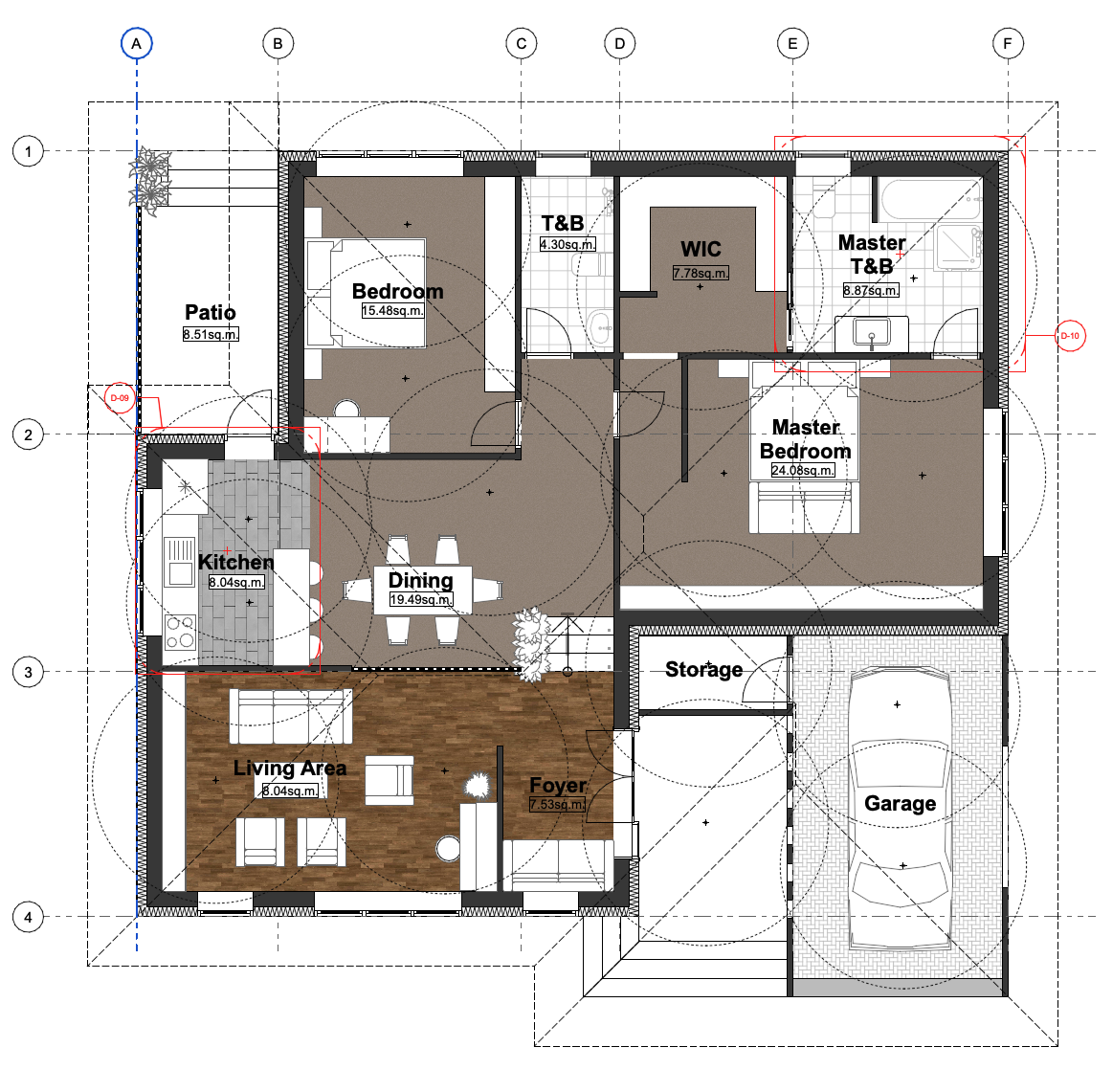

Objetos de iluminação em visualizações de Planta de Forro exibem seu alcance de iluminação como padrões circulares ou geométricos visíveis ao redor do símbolo da luminária. Esses alcances de iluminação geram poluição visual e se sobrepõem a outros elementos ou elementos estruturais.
Solução

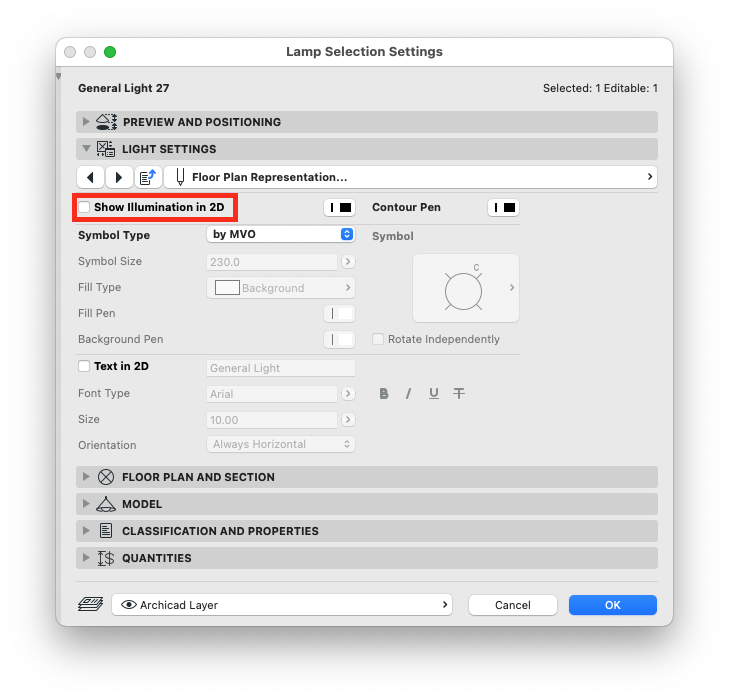

A exibição do alcance de iluminação pode ser controlada individualmente nas Definições de Seleção da Luminária. Você pode desativar este recurso na aba Representação em Planta. Desmarque a seção Mostrar Iluminação em 2D.
Por padrão, os objetos de iluminação usam o modo de exibição Realista que mostra o alcance da iluminação. Alterar essa configuração para o modo Planta de Teto Refletido oculta o alcance da iluminação enquanto mantém a visibilidade do símbolo da luminária.

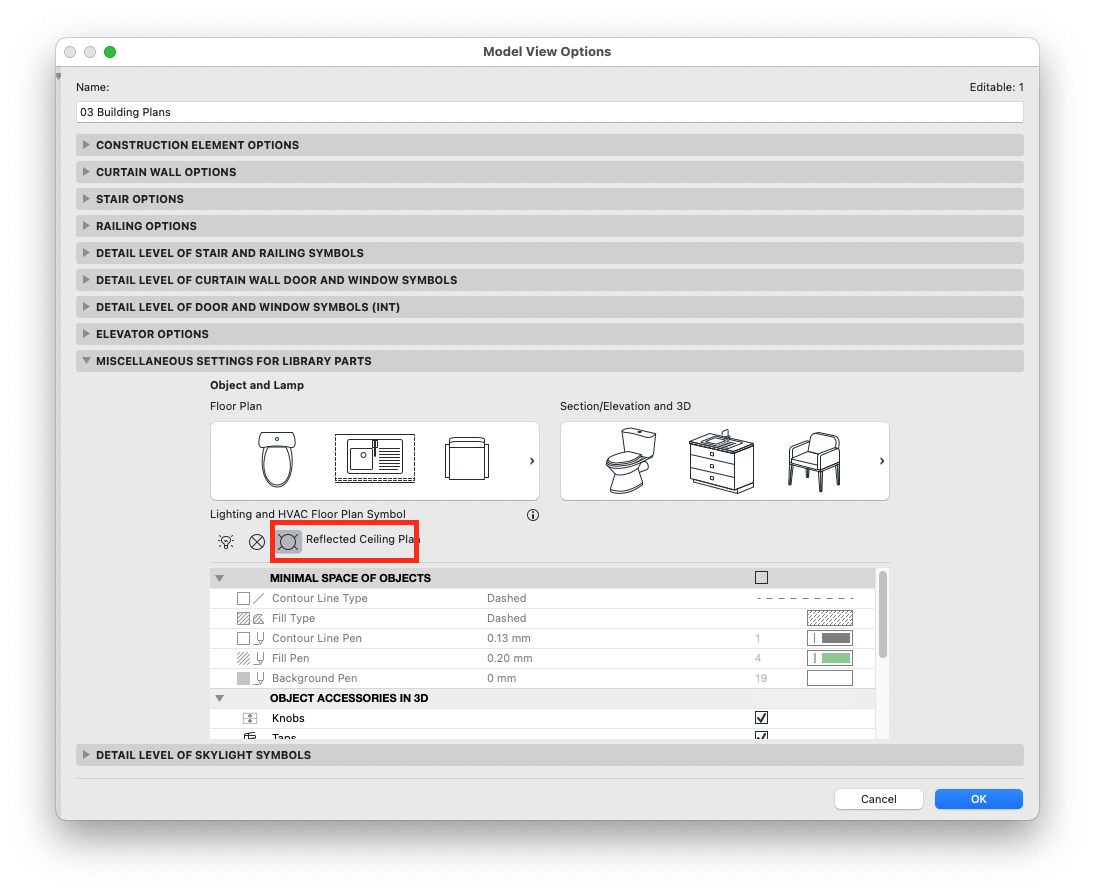

- Ir para Documentação > Vista do Modelo > Opções de Visualização do Modelo.
- Navegue até o painel Definições Diversas para Itens da Biblioteca.
- Localize a seção Iluminação e Símbolos AVAC em Planta.
- Altere a configuração de Realista para Planta de Teto Refletido.
- Clique em OK para aplicar as alterações.
Método alternativo usando Opções de Visualização do Modelo salvas
Se você alterna frequentemente entre diferentes exibições de planta de forro, pode criar uma combinação de Opções de Visualização do Modelo dedicada:
- Defina sua configuração preferida de Iluminação e Símbolos AVAC em Planta conforme descrito acima.
- Clique em Guardar Como no diálogo Opções de Visualização do Modelo.
- Crie um nome personalizado como Planta de Forro - Limpa.
- Use a Opções Rápidas janela ou Documentação > Definir Vista do Modelo menu para alternar rapidamente entre diferentes configurações.
