Como desligar as sombras nas elevações para exportar em DWG?

Descrição do problema

Ao exportar uma vista de elevação como DWG, você percebe que as sombras aparecem como tramas no arquivo de saída. Na janela da elevação, as sombras são exibidas sobre superfícies e elementos, mesmo que você não queira incluí-las na documentação nem na exportação para DWG.

Solução

Esse comportamento é causado pela definição de Sombra ativada nas definições de Aparência do Modelo da elevação, o que faz com que tramas sejam geradas durante a exportação para DWG. Você pode desativar as sombras de qualquer elevação editando suas definições.

1. Selecione o marcador da elevação na planta ou localize a elevação afetada no Mapa de Vistas.
2. Abra o diálogo de definições da elevação usando um destes métodos:

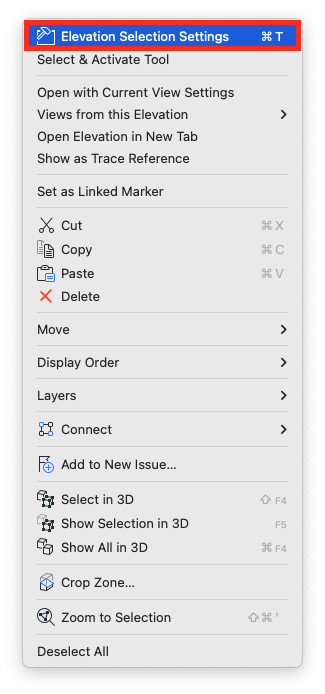

   • Clique com o botão direito no marcador da elevação e escolha Definições de Elevação, ou

   • Selecione o marcador e clique no botão Definições na Caixa de Informações.
   • Clique com o botão direito na elevação do Mapa de Vistas e selecione Definições de Elevação.

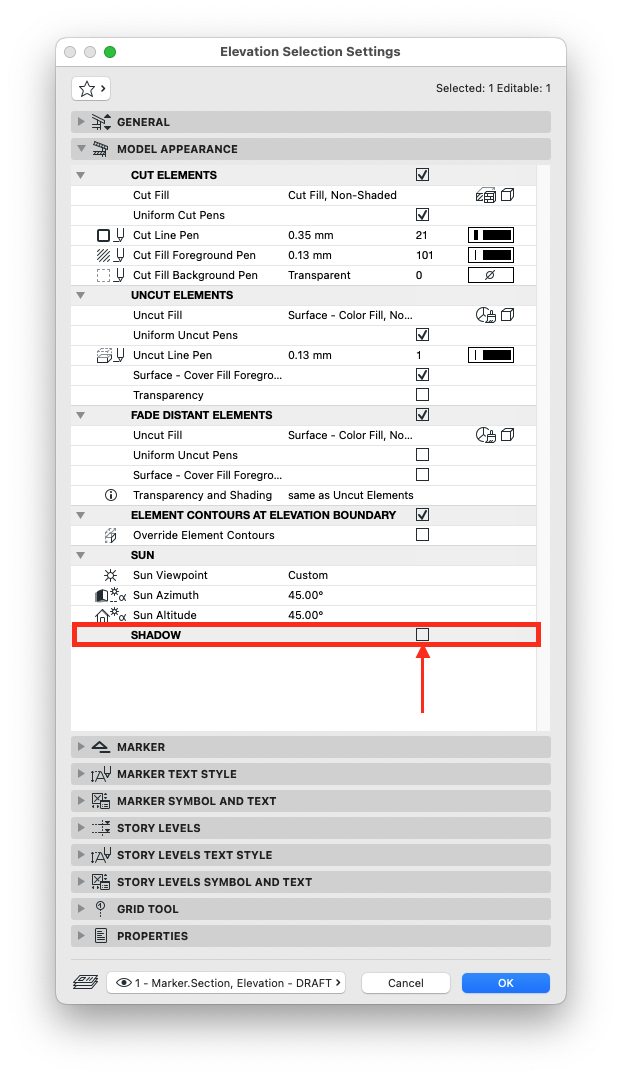

3. No diálogo Definições de Elevação, expanda o painel Aparência do Modelo.
4. Role a tela até encontrar a opção Sombra próximo à parte inferior do painel.
5. Desmarque a caixa Sombra para desativar as sombras nesta vista de elevação.

6. Clique em OK para aplicar as alterações e fechar o diálogo.

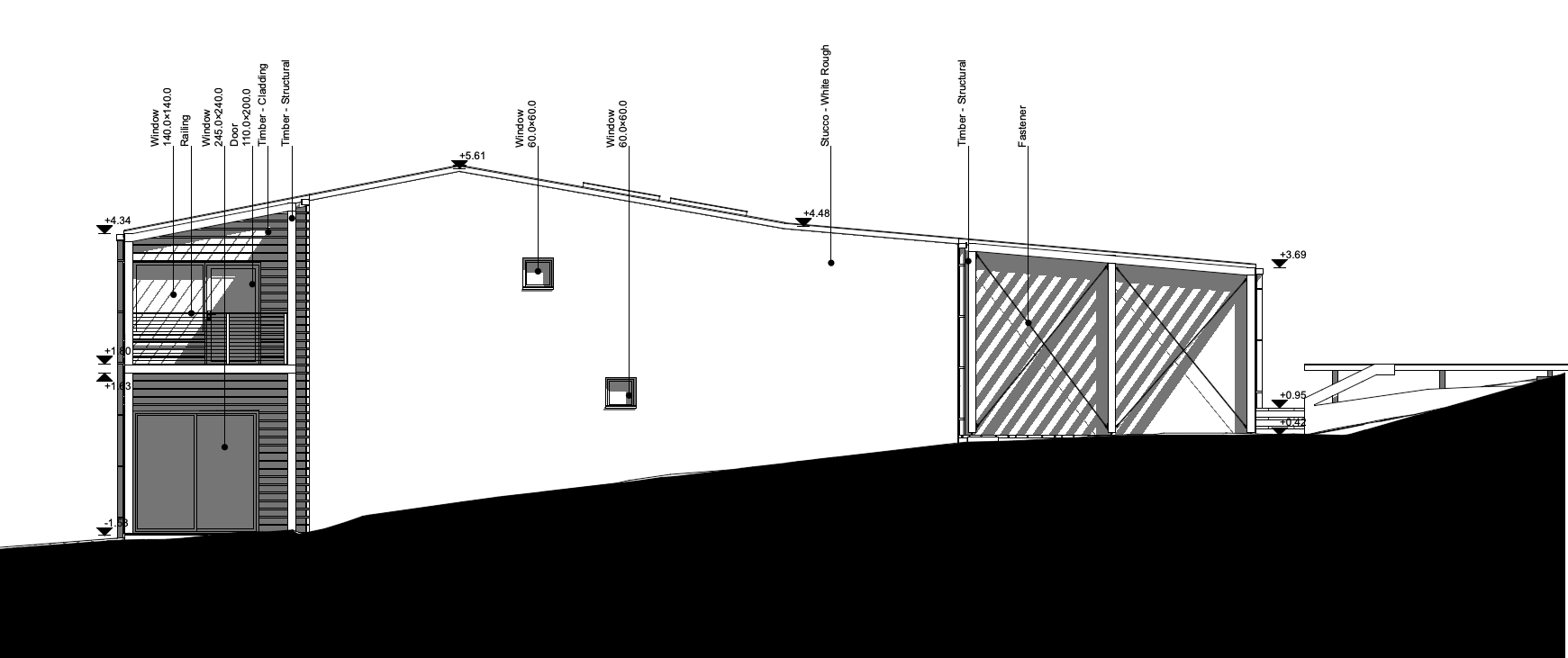

Depois de concluir estas etapas, as sombras não serão mais exibidas na vista de elevação e não serão convertidas em tramas durante a exportação para DWG.
