Descrição do problema
Ao desenhar ou editar elementos, o orientador exibe as coordenadas X e Y em vez dos valores de distância e ângulo. Ao criar ou modificar elementos, as medidas de distância e ângulo só aparecem quando se pressiona a tecla Tab para percorrer os campos do orientador, e não como na configuração padrão.
Solução
Esse comportamento ocorre porque o orientador está configurado para exibir coordenadas cartesianas (X-Y) em vez de coordenadas polares (distância-ângulo). As preferências de exibição do orientador são controladas pelas definições do Ambiente de Trabalho. Essa configuração às vezes muda inesperadamente após uma falha do programa ou ao aplicar perfis diferentes do ambiente de trabalho.
Método de alternância rápida
- Comece a desenhar ou editar um elemento
- Pressione a tecla
/do teclado para alternar entre as coordenadas X-Y e a exibição de distância/ângulo
Alterar a configuração permanente

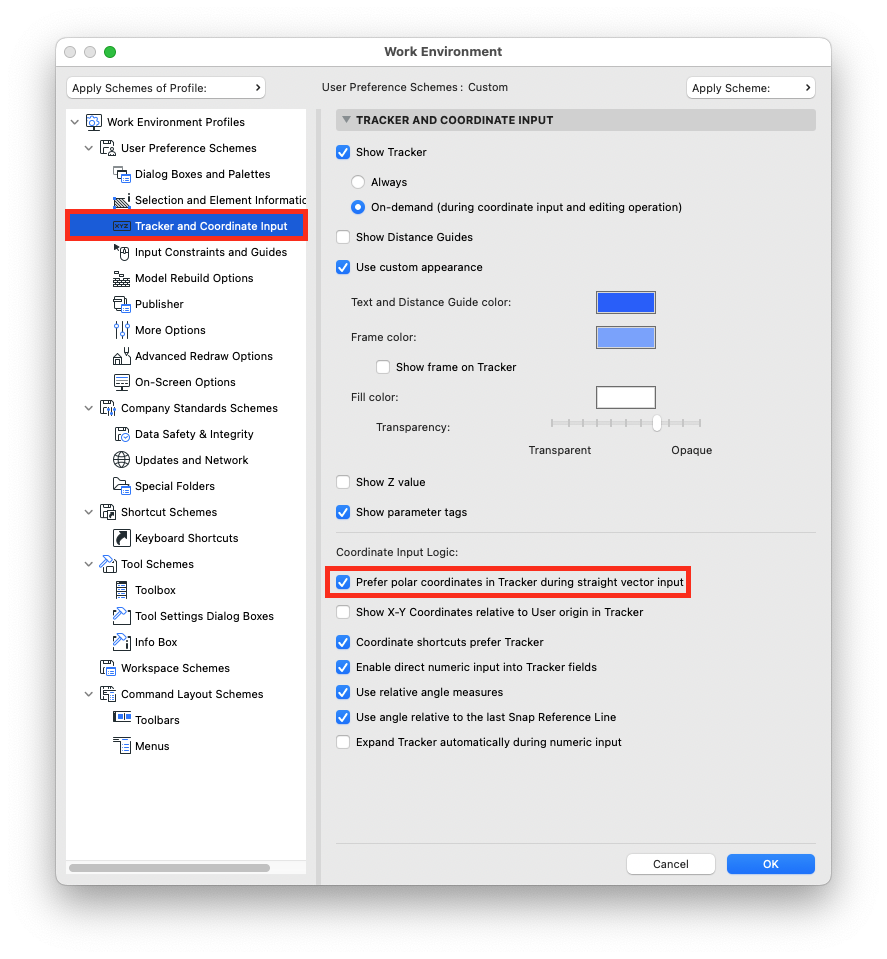

- Acesse Opções > Ambiente de Trabalho > Ambiente de Trabalho
- Clique para navegar até Esquemas de Preferências do Usuário > Orientador e Input de Coordenadas
- Em Lógica de entrada de coordenadas, marque a caixa Preferir coordenadas polares no Orientador durante a entrada de vetor reto.
- Clique em OK para aplicar as alterações
- Depois de fazer as alterações acima, selecione o seu Esquema de Preferências do Usuário atual no menu suspenso.
- Clique em Guardar Como para salvar as suas definições.
- Digite um nome ou selecione o seu esquema existente.
- Clique em OK para salvar as suas preferências permanentemente
Dicas adicionais:
- Use a tecla de atalho N para mostrar o Orientador imediatamente, caso ele desapareça
- Quando o Orientador estiver no modo polar, use D ou R para inserir a distância e A para inserir o ângulo
- Pressione Tab para alternar entre os campos do Orientador
- Use Opções > Ambiente de Trabalho > Orientador e Input de Coordenadas para personalizar outras preferências de exibição do Orientador, como cor e transparência
