As linhas de abertura dos armários não estão visíveis

Descrição do problema

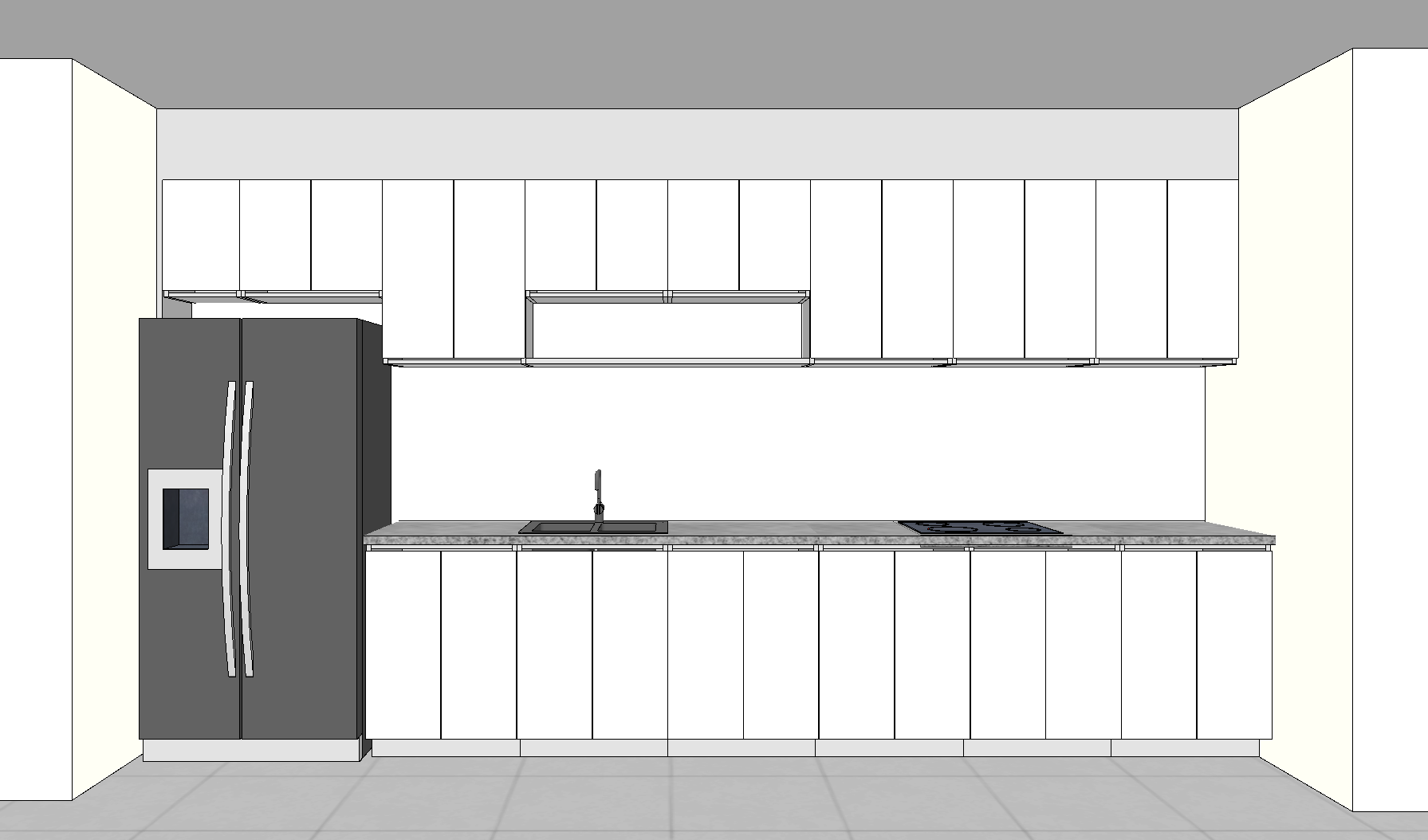

As linhas de abertura do armário (ou indicadores de abertura) não aparecem na Vista 3D, bem como nas Elevações e Cortes. Como exibi-las?

Solução

A visibilidade das linhas de abertura do armário é controlada por meio das Opções de Visualização do Modelo. Para ativá-las:

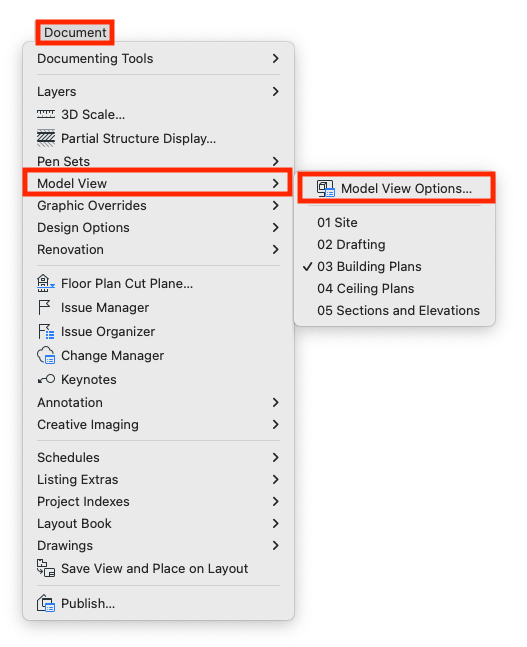

1. Ir para Documentação > Visualização do Modelo > Opções de Visualização do Modelo.



2. Selecione a Combinação de Visualização do Modelo utilizada na visualização. Se necessário, crie uma nova combinação para maior controle em suas Vistas.

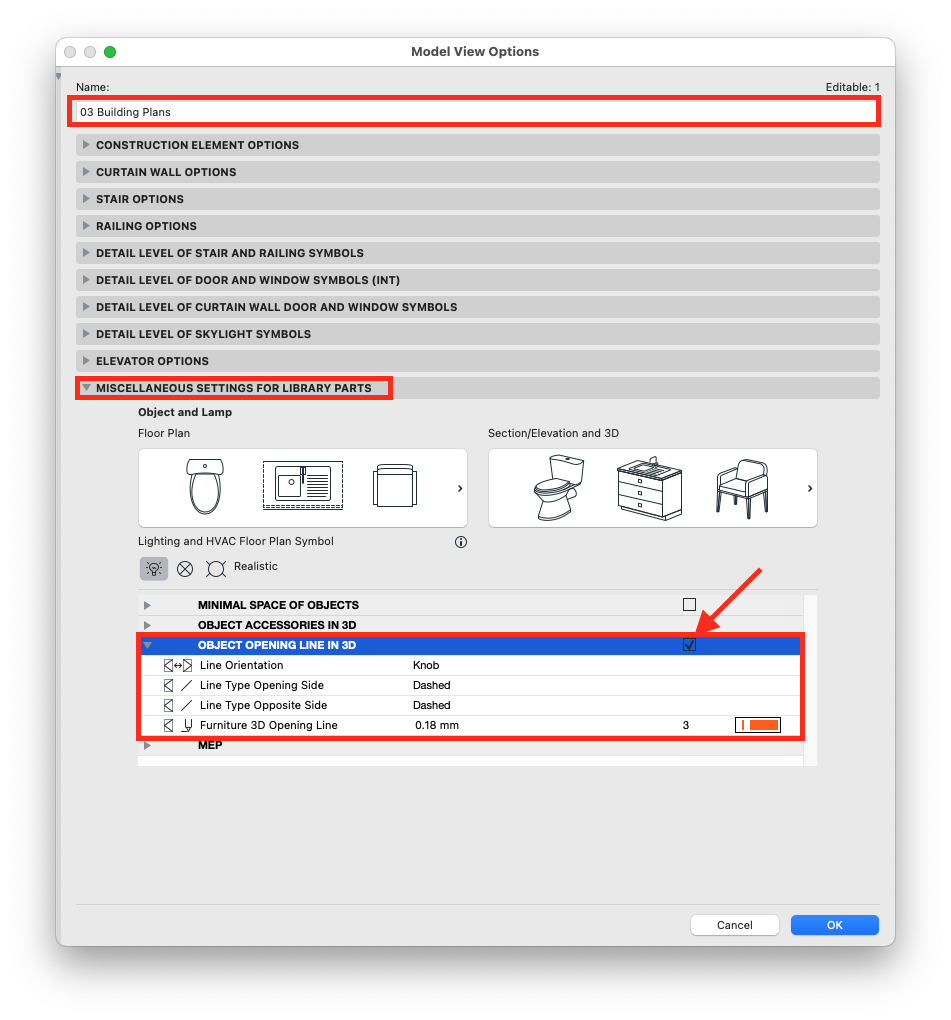

3. Em Definições Diversas para Itens da Biblioteca, ative Linhas de Abertura de Objeto em 3D.

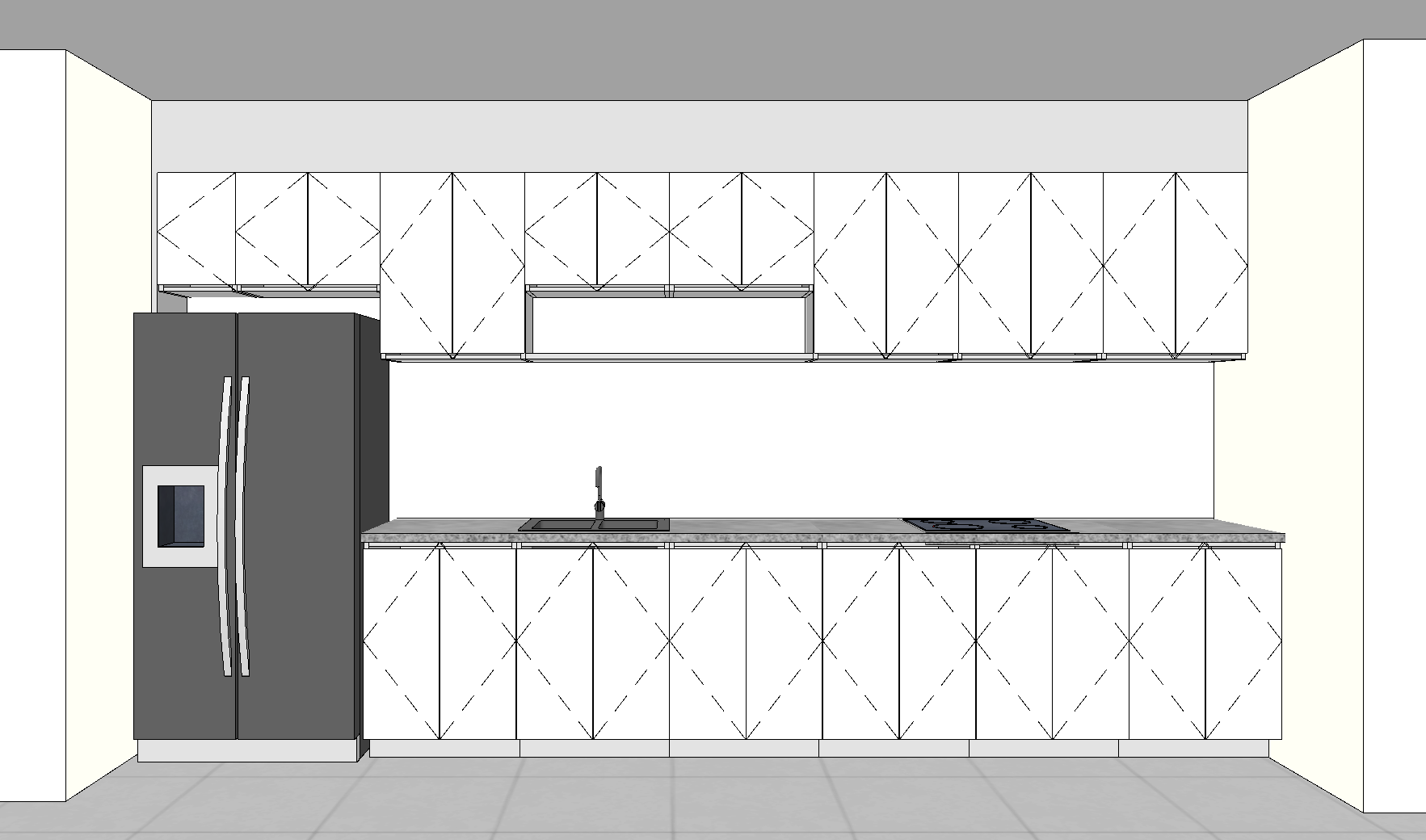

4. Clique em OK para aplicar as alterações, e as linhas de abertura deverão agora ser exibidas como mostrado abaixo.
