Descrição do problema
Após colocar uma viga no Archicad, não é possível usar o comando Encurtar/Alongar da paleta de contexto; em vez disso, a viga volta ao seu comprimento fixo original e não pode ser ajustada para um novo comprimento.
Solução
Os segmentos da viga estão definidos como Comprimento Fixo em vez de Comprimento Flexível. Quando um segmento de viga está definido como comprimento fixo, ele manterá esse comprimento exato mesmo quando você tentar alongar a viga.
- Selecione a viga que não pode ser alongada.
- Clique com o botão direito e escolha Definições de Seleção Viga no menu de contexto.

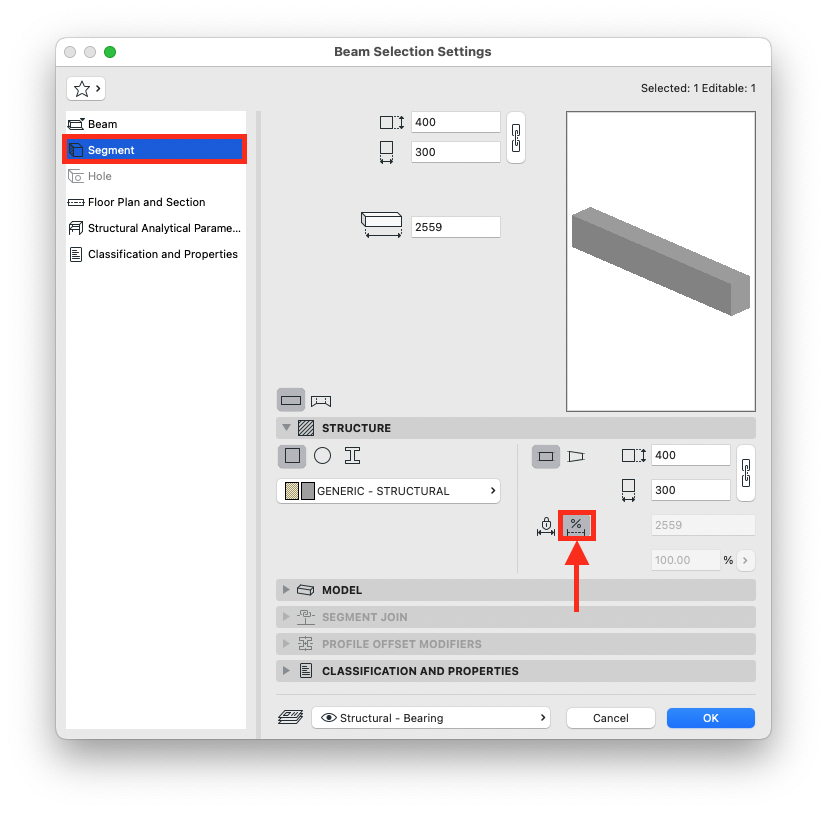

- Na caixa de diálogo Definições Viga, localize a lista Segmento no topo do diálogo.
- Selecione na lista o segmento que deseja modificar.
- No painel Estrutura abaixo, clique no ícone Flexível em vez do ícone Fixo que está selecionado no momento.
- Para cada segmento flexível, você pode definir o percentual de sua contribuição para o alongamento total:
- Se houver vários segmentos flexíveis, é possível definir percentuais diferentes para cada segmento
- O percentual total de todos os segmentos flexíveis deve ser igual a 100%
- Clique em OK para aplicar as alterações.

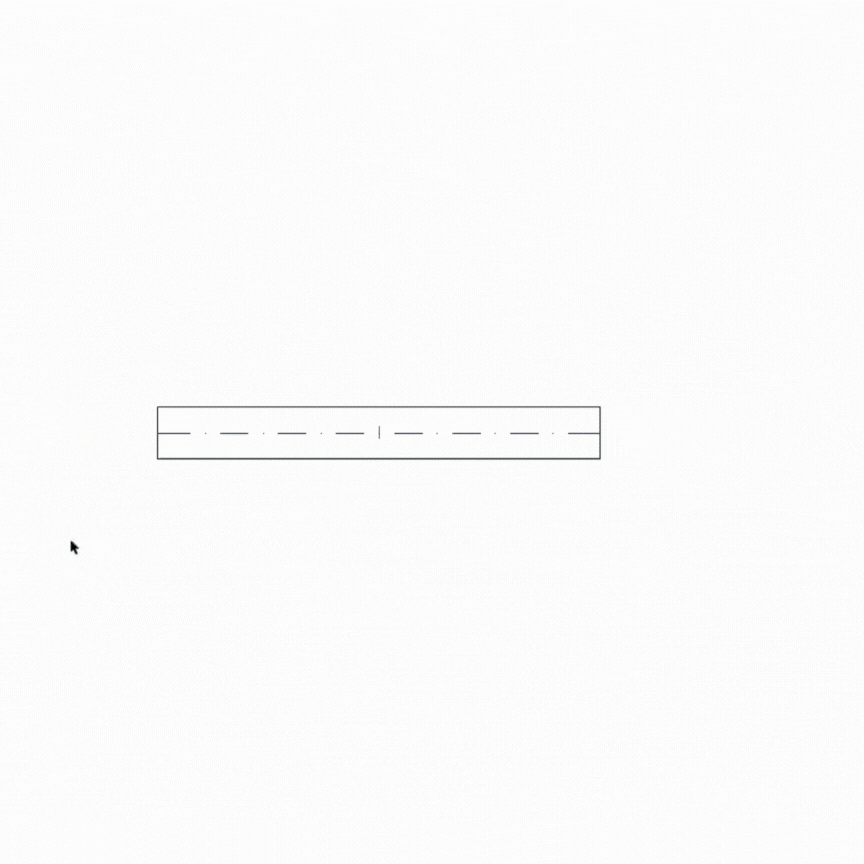

- Agora selecione a viga novamente e use o comando Encurtar/Alongar da paleta de contexto para ajustar seu comprimento.
- Clique no ponto final da viga e arraste até o novo comprimento desejado.
