Por que meus rótulos desaparecem quando apago uma trama?

Descrição do problema

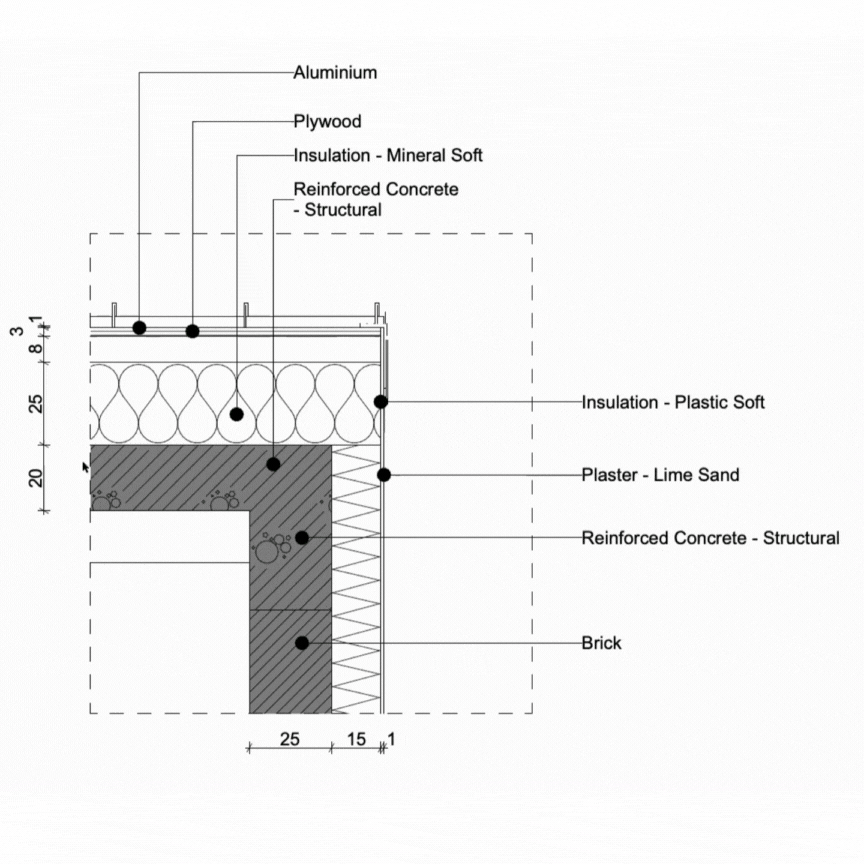

Ao apagar uma trama em um desenho de detalhe, todas as anotações colocadas próximas a ela desaparecem simultaneamente do desenho, mesmo não estando agrupadas com o elemento apagado.

Solução

Esse problema ocorre porque os rótulos estão associados à trama. Por padrão, o Archicad apaga automaticamente os rótulos associativos quando o elemento-pai é apagado. Para evitar esse comportamento, é necessário converter os rótulos associados em rótulos independentes antes de apagar a trama.

Dica: Para verificar se um rótulo está associado a um elemento, passe o mouse sobre o rótulo sem clicar. O elemento associado (neste caso, a trama) será destacado.

1. Selecione o rótulo ou os vários rótulos que deseja preservar.
2. Clique com o botão direito em qualquer lugar do Model Space para abrir o menu de contexto.
3. Selecione Converter em Rótulo Independente no menu. Isso rompe a conexão entre o rótulo e a trama.
4. Agora você pode apagar a trama com segurança, sem perder suas anotações.

Para evitar colocar novos rótulos associativos enquanto trabalha nos seus detalhes 2D:

1. Ative a Ferramenta Rótulo.
2. Na Caixa de informações, defina o Método de Geometria como Rótulo Independente.
3. Agora você pode colocar seus rótulos como rótulos independentes.

Quando precisar de rótulos associativos no futuro:

1. Na Caixa de informações, altere o Método de Geometria de volta para Associativo.
2. Clique no elemento que deseja rotular.
