Por que não consigo ver os controles de visibilidade de camada no BIMx?

Ao abrir seu modelo BIMx, os controles de visibilidade das camadas não estão disponíveis na interface. Não é possível acessar a funcionalidade de gerenciamento de camadas que permitiria mostrar ou esconder camadas específicas no modelo 3D. A opção de visibilidade das camadas está completamente ausente no sistema de menus.

Solução

O controle de visibilidade das camadas no BIMx está disponível apenas para modelos publicados a partir do Archicad 28 ou de versões mais recentes. Esse recurso foi introduzido como parte da atualização de outubro de 2024, inicialmente para dispositivos iOS e, posteriormente, no aplicativo Android.

Verificando a origem de publicação do seu modelo BIMx

1. Verifique qual versão do Archicad foi usada para publicar seu modelo BIMx.
2. Se o seu modelo foi publicado a partir do Archicad 27 ou de uma versão anterior, os controles de visibilidade das camadas não estarão disponíveis, independentemente do dispositivo usado para visualizar o modelo.

Publicando um novo modelo BIMx com suporte à visibilidade das camadas

1. Abra seu projeto no Archicad 28 ou em uma versão mais recente.
2. Configure as camadas e as combinações de camadas desejadas no Gerenciador de Camadas.
3. Acesse Arquivo > Salvar como Hiper-modelo BIMx.
4. Conclua o processo de exportação usando as definições padrão de exportação do BIMx.
5. O modelo recém-exportado passará a oferecer suporte aos controles de visibilidade das camadas quando visualizado no BIMx.

Usando os controles de visibilidade das camadas no BIMx (para modelos compatíveis)

1. Abra seu modelo BIMx publicado no Archicad 28.

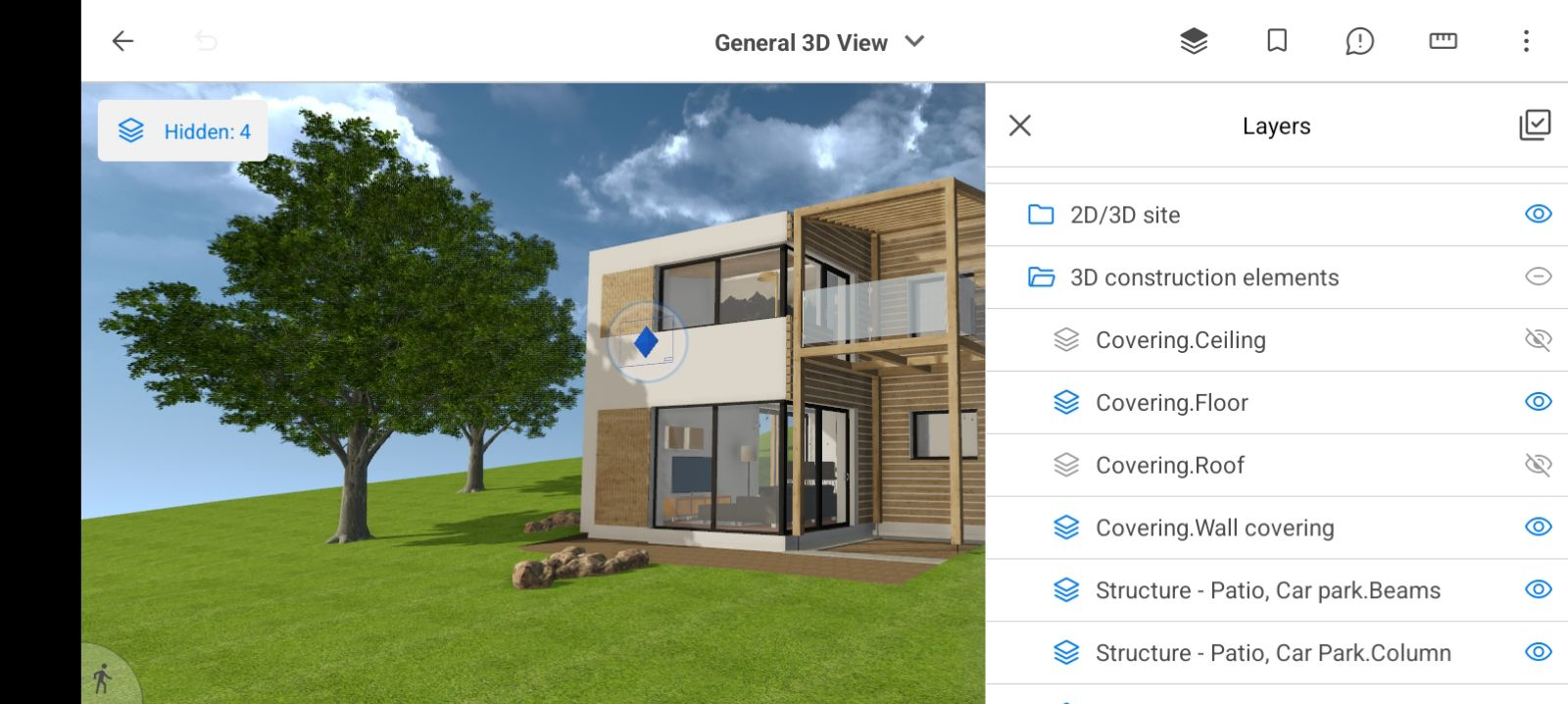

2. Toque no ícone Camadas na interface para abrir a janela de gerenciamento de camadas.
3. Use o ícone de olho para esconder ou reexibir camadas e pastas de camadas.
4. Toque no nome da camada para ativar o destaque azul em todos os elementos da camada.

Requisitos de licença Pro

1. Faça login no seu aplicativo BIMx usando seu ID da GRAPHISOFT.
2. Certifique-se de que sua empresa tenha uma assinatura de serviço ou de produto válida que inclua os recursos do BIMx Pro.
3. O controle de visibilidade das camadas é acessível apenas a usuários Pro com licenciamento adequado.

Benefícios adicionais da visibilidade das camadas no BIMx

• Crie várias visualizações filtradas usando o mesmo modelo 3D ao esconder camadas específicas.
• Detecte problemas de documentação ou de modelagem usando o sistema de camadas do projeto.
• Crie anotações baseadas em BCF e envie-as diretamente para o Organizador de Anotação do Archicad.
• Use pastas para esconder várias camadas com um único toque e obter uma navegação mais eficiente.

Para obter mais informações sobre esse recurso, você pode ler este artigo: Esconder elementos e camadas 3D no BIMx.
