Descrição do problema

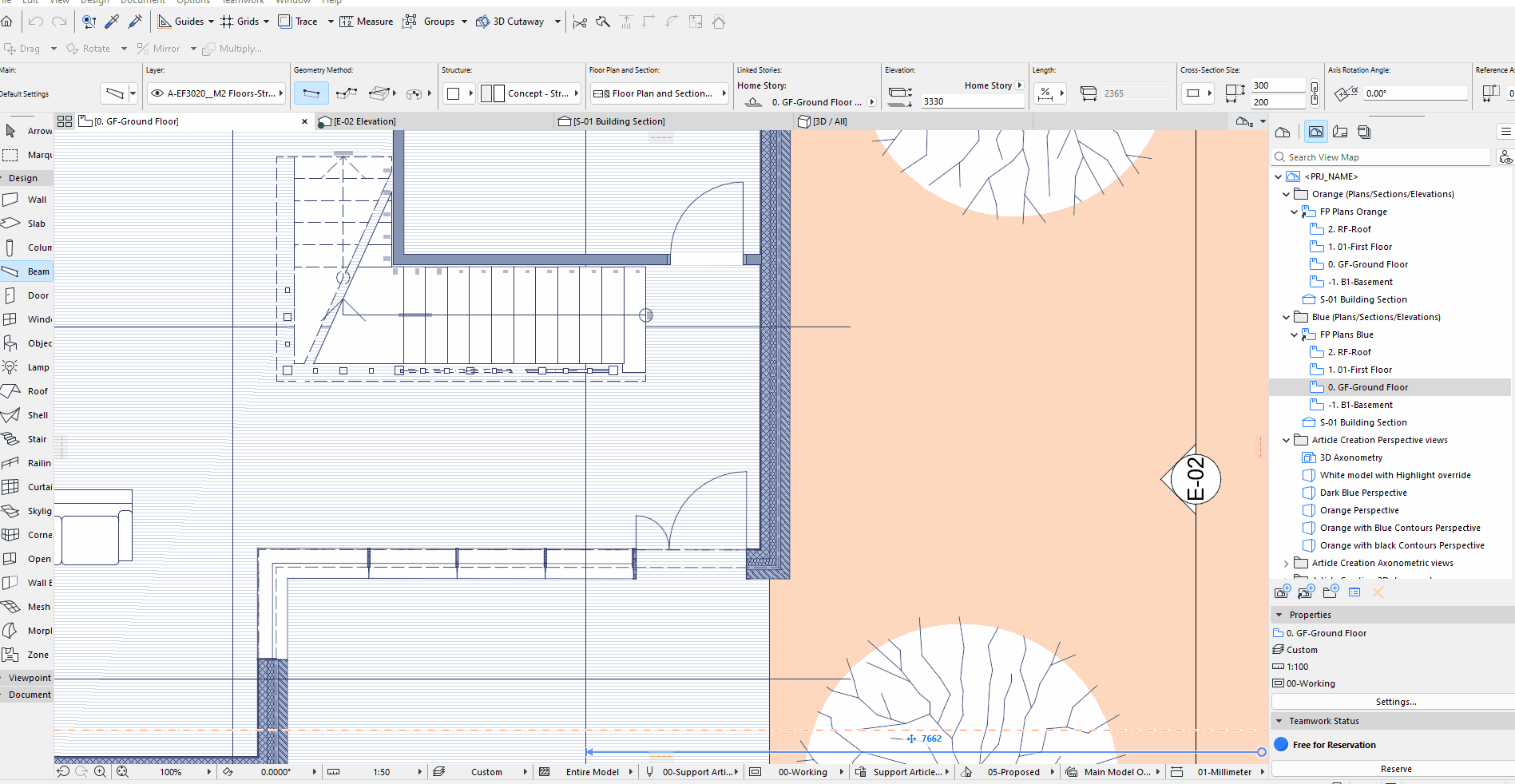

Ao ampliar uma planta, as tramas aparecem minúsculas, mesmo estando configuradas para redimensionar com o desenho e exibir sua aparência verdadeira. Esse problema pode dificultar a leitura e a interpretação dos detalhes.
Solução
O problema ocorre porque a opção Aparência da Trama Verdadeira está desativada em Opções de Visualização na Tela. Por padrão, as tramas são configuradas para serem exibidas como tramas verdadeiras, mas essa definição pode ser desativada, fazendo com que apareçam menores ou distorcidas ao ampliar.
Para resolver esse problema, siga estas etapas:

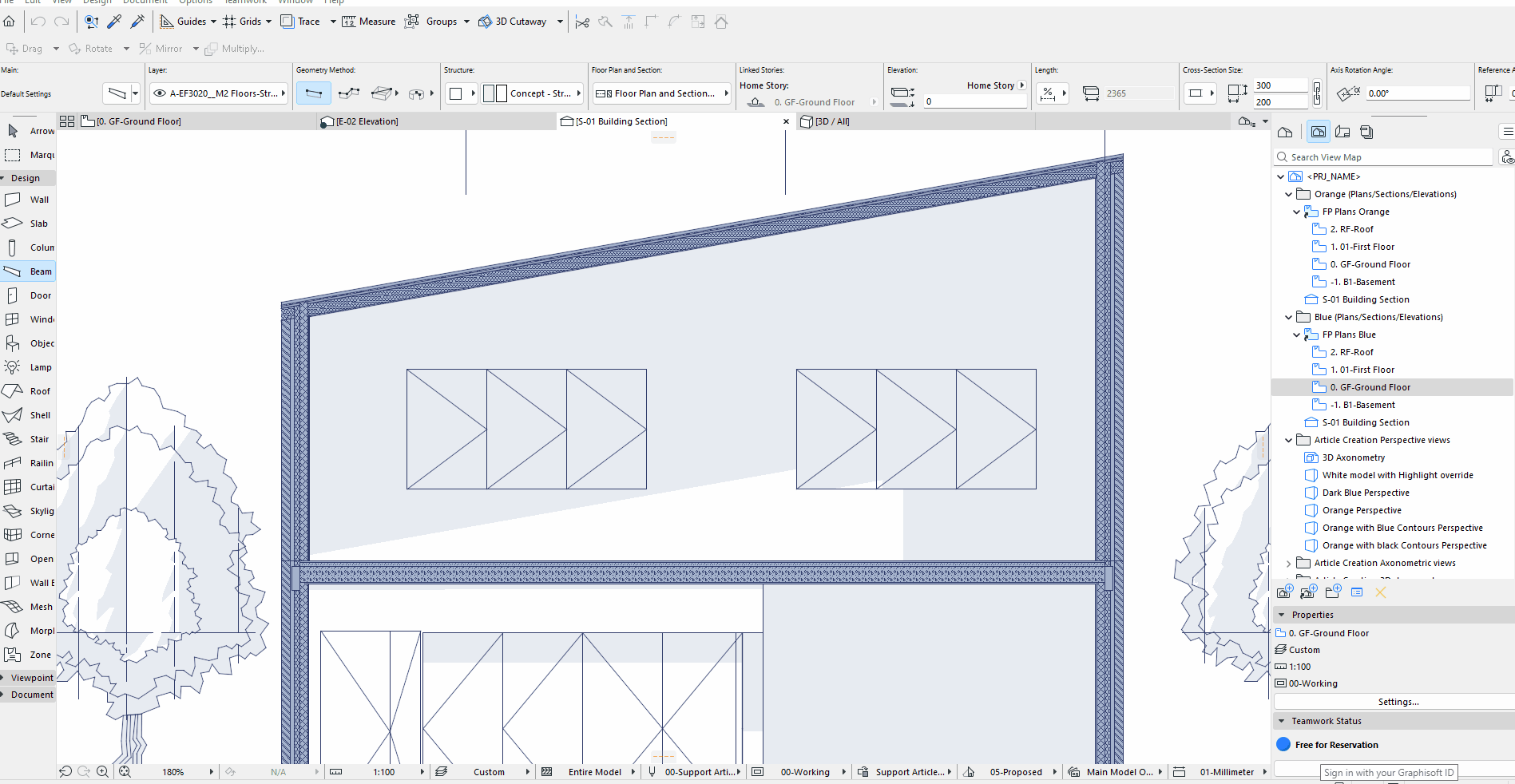

- Ativar Aparência da Trama Verdadeira:
- Acesse Visualização > Opções de Visualização na Tela.
- Certifique-se de que a Aparência da Trama Verdadeira está ativa. Isso garantirá que as tramas sejam exibidas corretamente na tela, mantendo seu tamanho e padrão pretendidos ao ampliar.
- Ajustar Redimensionamento de Trama:
- Se as tramas ainda aparecerem muito pequenas ou grandes, verifique suas definições de redimensionamento:
- Acesse Opções > Atributos do Elemento > Tramas...
- Localize a trama que deseja ajustar
- Expanda a seção Aparência no painel à direita.
- Aqui você pode definir o tipo de trama como Escala Independente (Tamanho do papel) se quiser que seu padrão permaneça com o mesmo tamanho independentemente do nível de zoom, ou Redimensionar à planta (Tamanho Modelo) se quiser que ele redimensione proporcionalmente com cada Visualização.
