Descrição do problema
Você precisa modelar uma cobertura em formato de sino para uma janela de sacada no Archicad, mas a Ferramenta Cobertura padrão não fornece o formato curvo necessário. A cobertura deve ter um perfil suave e curvo que se assemelhe a um sino quando vista de lado. Como isso pode ser modelado no Archicad?
Solução
Para criar uma cobertura em formato de sino no Archicad, use a Ferramenta Membrana com o Método de Geometria Rotacionando. Essa abordagem permite a modelagem precisa de superfícies curvas, tornando-a ideal para este tipo de cobertura.
Siga estas etapas para alcançar o resultado desejado:

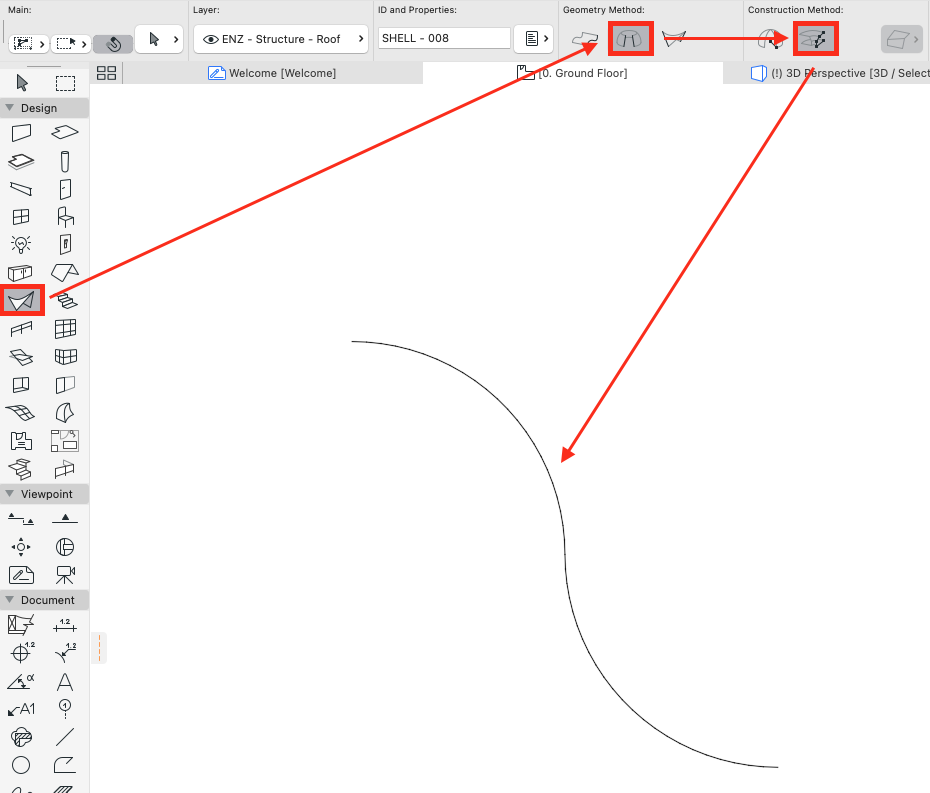

- Desenhe o perfil da cobertura usando a Ferramenta Polilinha.
- Ative a Ferramenta Membrana, usando o método de geometria rotacionando e o Método de Construção Detalhado.
- Usando a Ferramenta Vara Mágica (Mantenha a barra de espaço pressionada para ativar), crie o perfil da membrana com a polilinha que você criou.

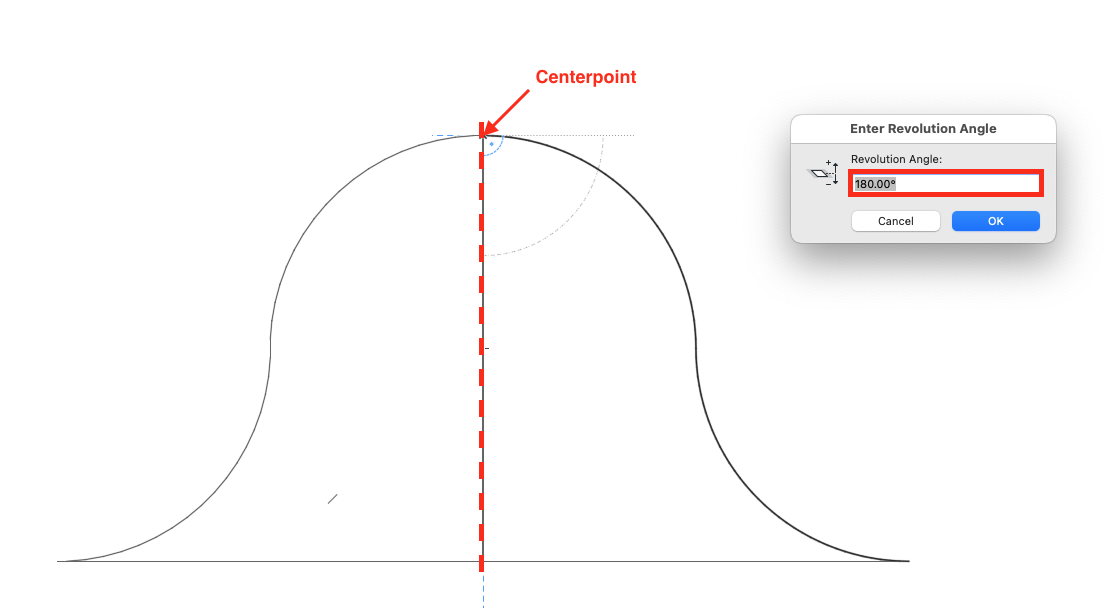

- Archicad solicitará que você defina o ponto central da membrana revolvida ou o eixo de espelhamento.
- A janela "Inserir o ângulo de revolução" aparecerá. Defina-a para 180 graus, por exemplo.
- Quando terminar, prossiga para a Vista 3D. Clique em um dos nós na linha central do eixo de rotação do meio-sino.

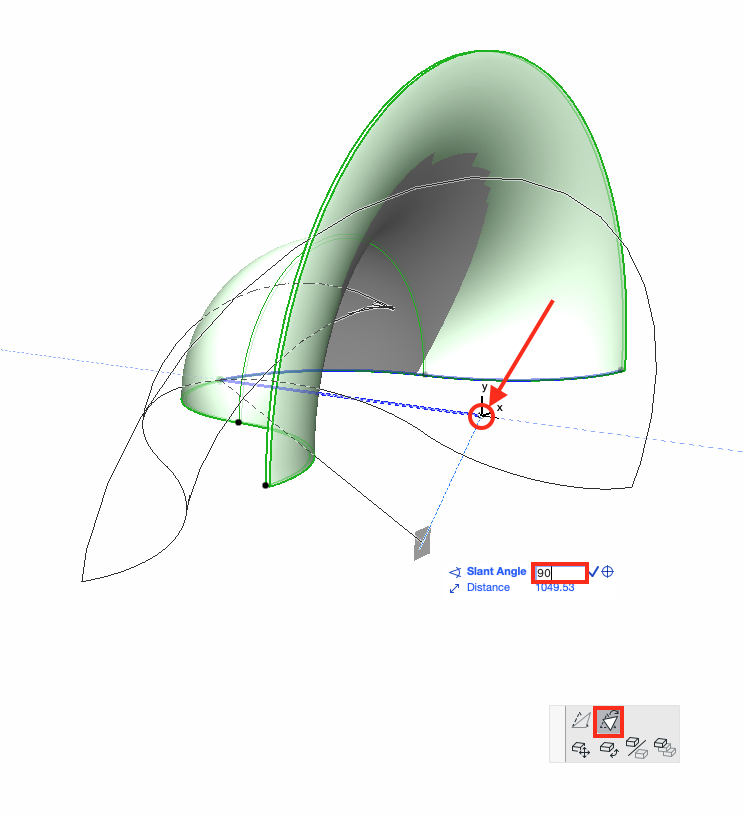

- Na Paleta de Contexto, selecione o comando Eixo de Inclinação, em seguida, incline sua membrana 90 graus para baixo.

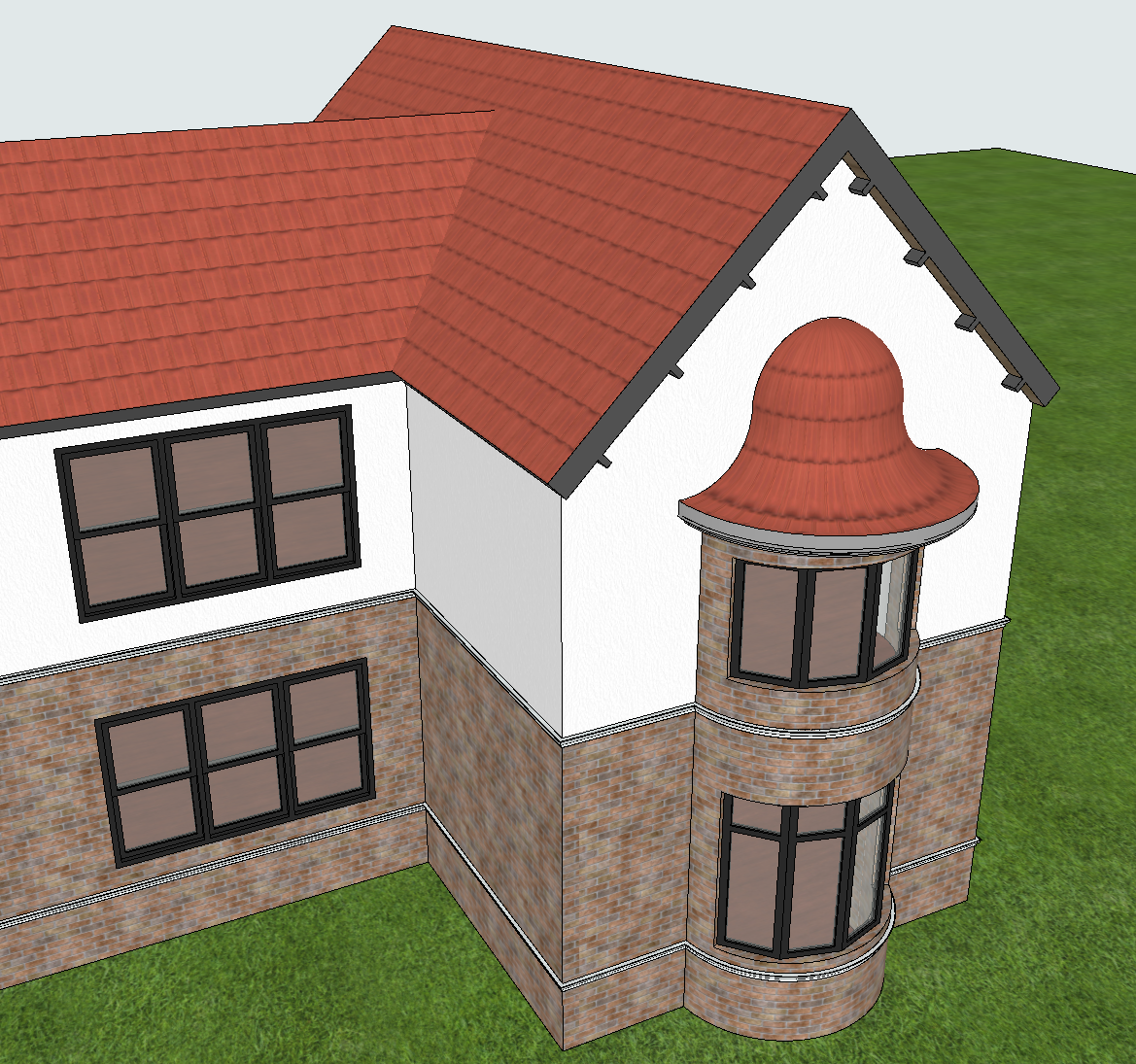

Com essas etapas, você terá uma cobertura em sino devidamente formatada que se encaixa perfeitamente sobre a janela de sacada. A flexibilidade da Ferramenta Membrana a torna a melhor escolha para designs curvos como este, dando a você controle total sobre a forma e a orientação. Se a cobertura exigir ajustes adicionais — como afinar a curva ou refinar as arestas —, você sempre pode ajustar as definições da membrana ou editar o perfil.
