Descrição do problema

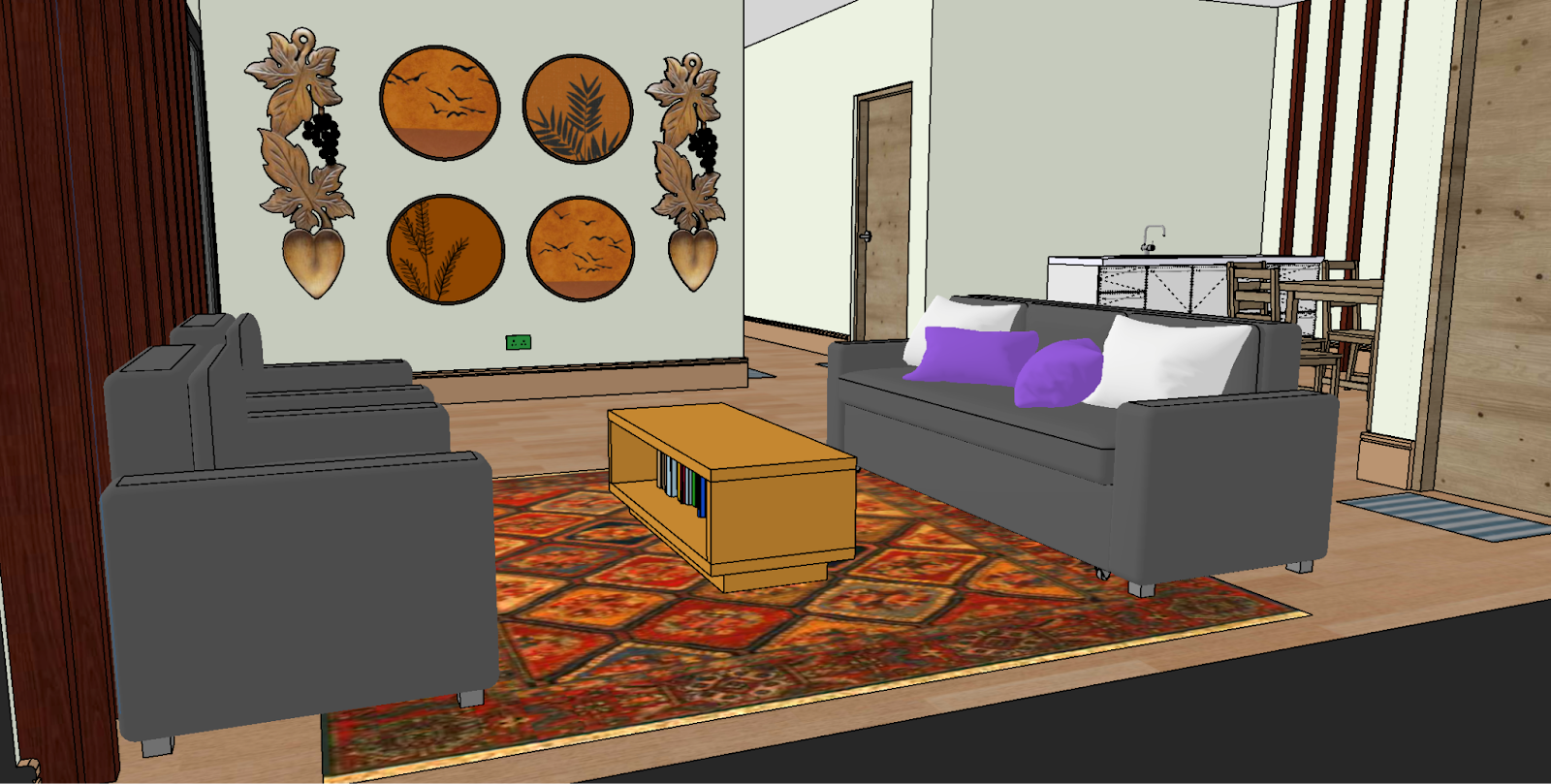

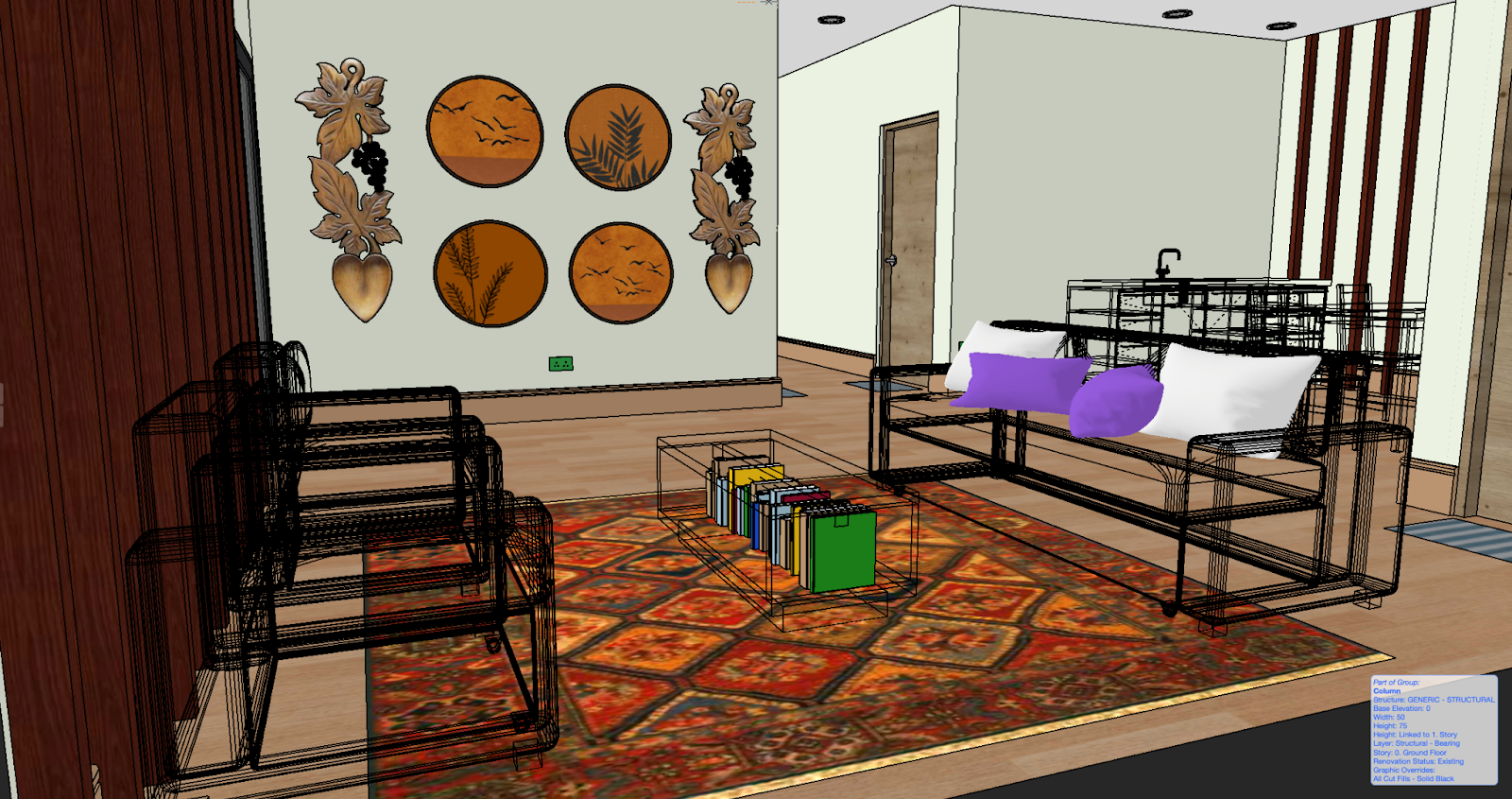

Ao trabalhar na Vista 3D no Archicad, alguns elementos apresentam aparência de modelo estrutural. Não há Sobreposições Gráficas ativas na vista ou em opções de projeto. Como posso corrigir isso?
Solução
Isso ocorre quando os elementos afetados pertencem a uma camada definida no modo modelo estrutural nas Definições de Camadas. Embora não haja um atalho de teclado direto para isso, isso pode ser acionado inadvertidamente ao ajustar a visibilidade da camada ou modificar Combinações de Camadas. Se uma camada for definida acidentalmente como modelo estrutural, qualquer elemento atribuído a ela será exibido como modelo estrutural na 3D.
- Acesse Documentação > Camadas > Camadas (Visualizações do Modelo)..., ou abra a janela Camadas na Barra de Opções Rápidas.
- Selecione a Combinação de Camadas aplicada à sua Vista 3D.
- Encontre a(s) camada(s) dos elementos afetados.

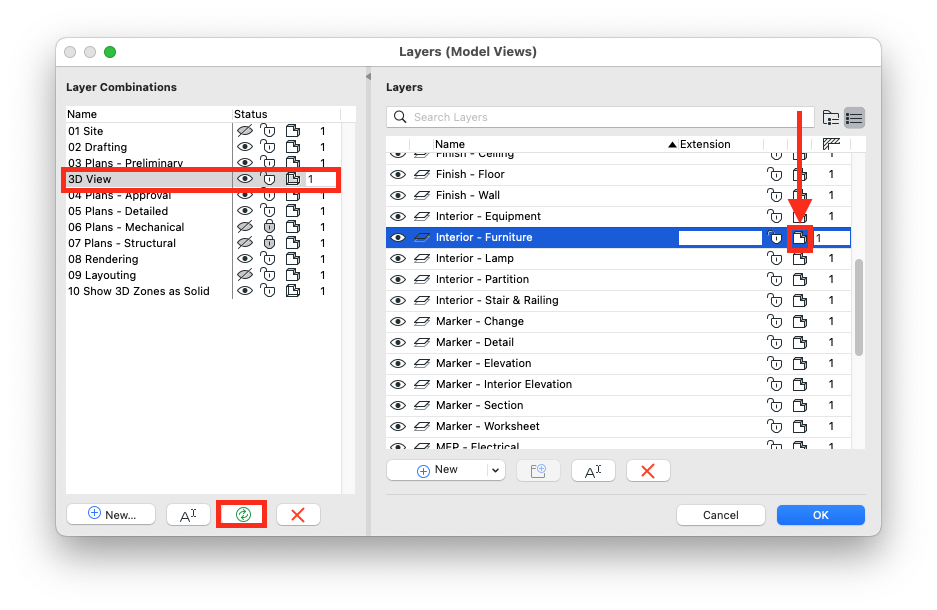

- Clique no sombreado/modelo estrutural ícone da camada selecionada para alternar entre essas opções de modo de exibição para 3D.
- Atualize a Combinação de Camadas
- Clique em OK.
DICA: Essa configuração é independente do modo 3D atual definido no menu Visualização > Opções de Visualização 3D.
