Descrição do problema

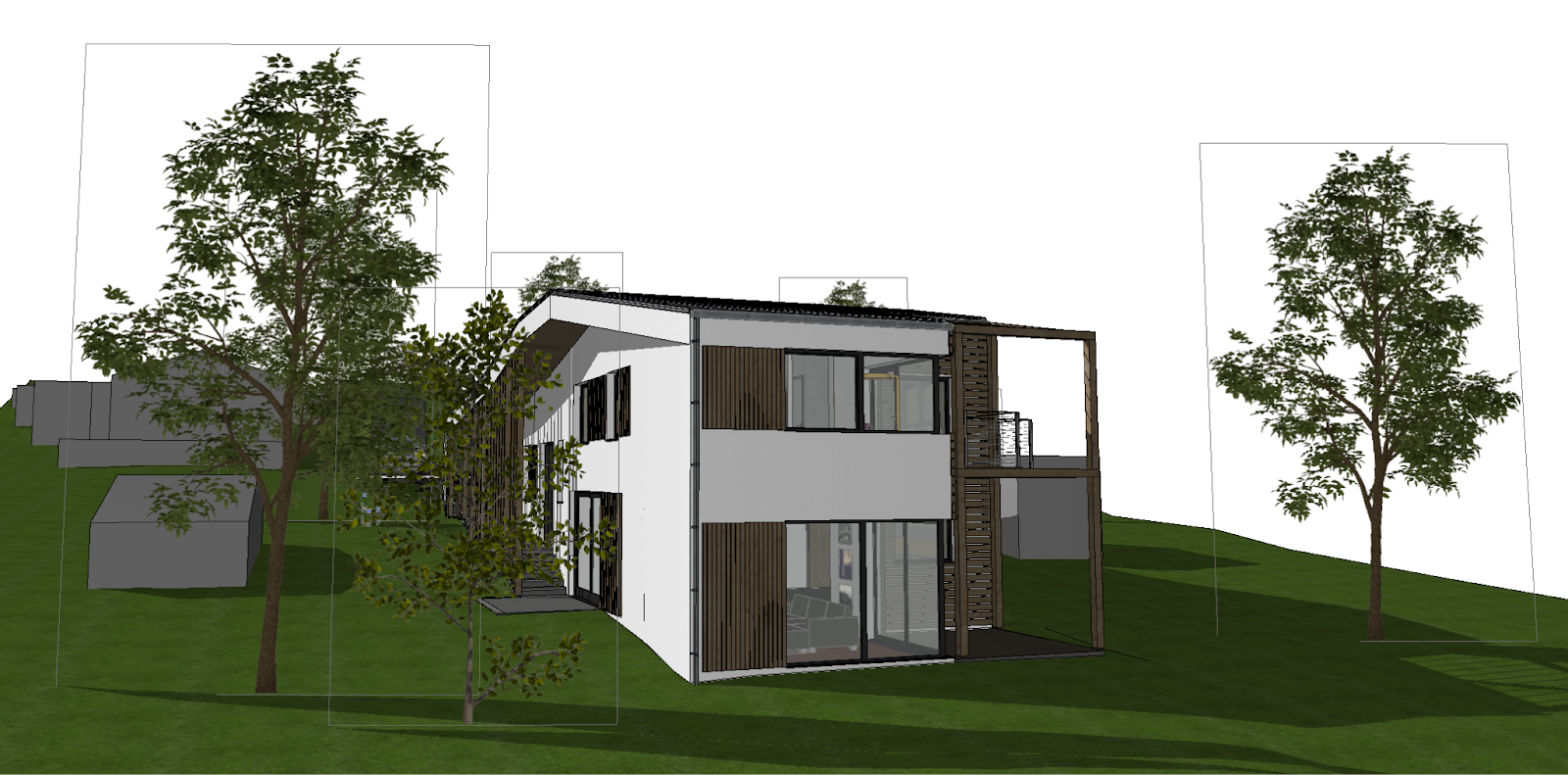

Na Vista 3D, as árvores em bitmap são exibidas com caixas delimitadoras, o que pode afetar a qualidade visual e o realismo da apresentação. Embora esses contornos não apareçam nas imagens renderizadas, eles permanecem visíveis no espaço de trabalho 3D. Como remover esses contornos para obter uma vista 3D mais limpa?
Solução
Os contornos das árvores podem ser escondidos no Archicad aplicando uma Sobreposição Gráfica. Siga estas etapas:
-
Agrupe os elementos de árvore:
-

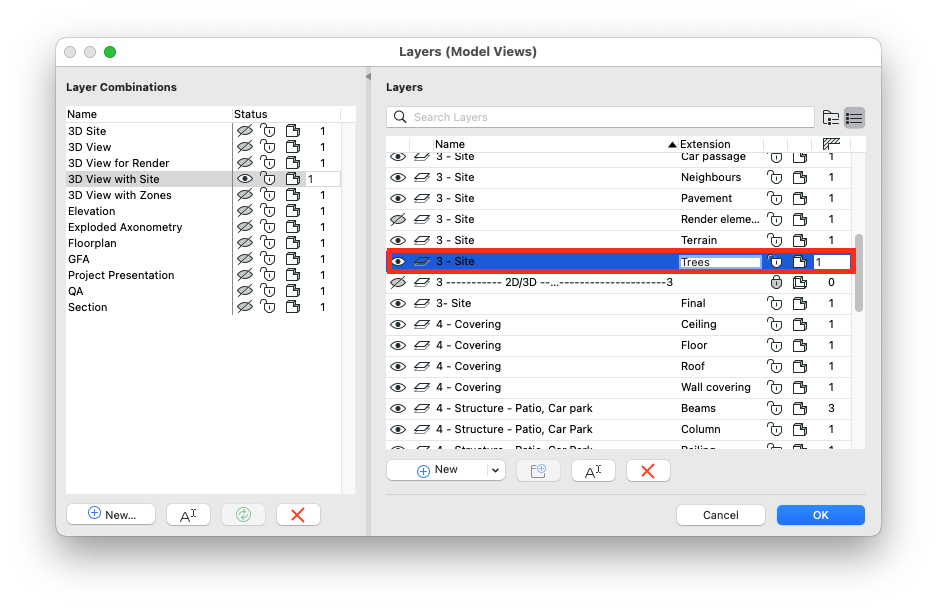

Atribua todos os objetos de árvore a uma Camada específica para facilitar a distinção.
- Como alternativa, você também pode usar o ID do Elemento ou outros métodos de classificação, se preferir.
-
Atribua todos os objetos de árvore a uma Camada específica para facilitar a distinção.
-
Abra o diálogo Regras de Sobreposição Gráfica
- Você pode fazer isso clicando no ícone de Sobreposições Gráficas na Barra de Opções Rápidas.
- Ou acesse Documentação > Sobreposições Gráficas > Combinação de Sobreposição Gráfica....
-
Crie uma nova regra de Sobreposição Gráfica.
- Acesse Gerenciar Regras...
-

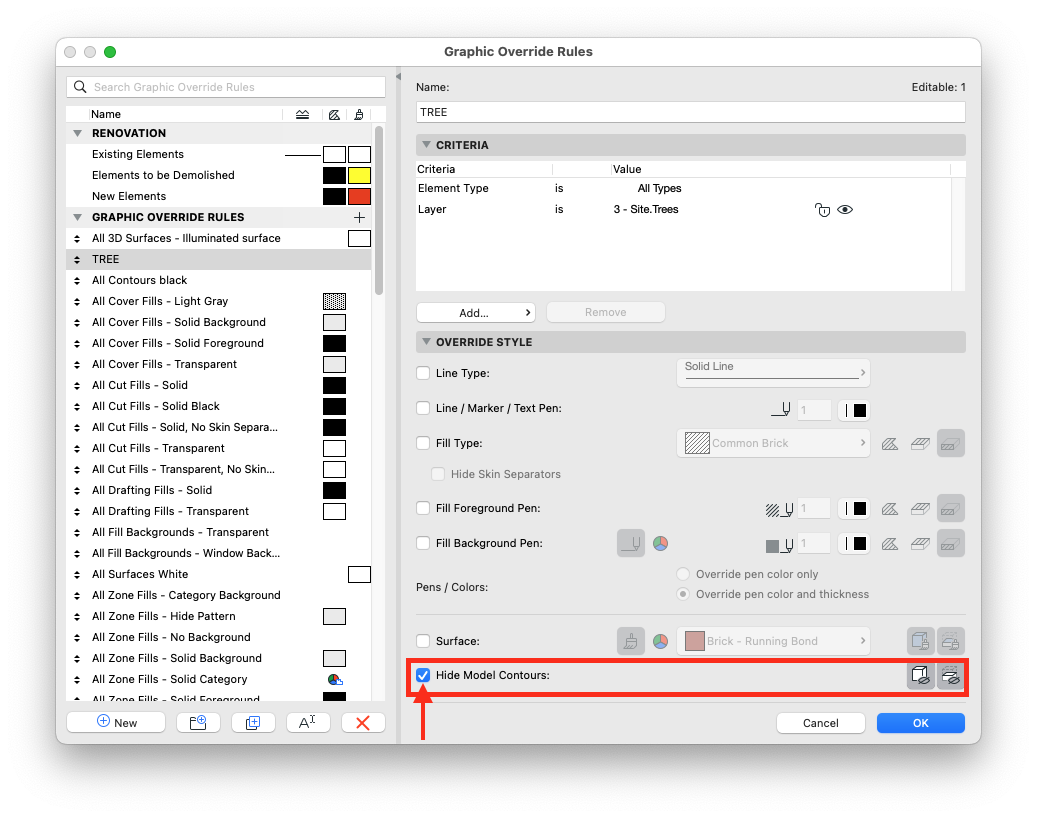

Clique em Novo e crie uma regra usando Camada como critério de filtragem (ou outra propriedade escolhida).
- Na seção Estilo de Sobreposição, ative Esconder Contornos do Modelo.
- Certifique-se de que Esconder Contornos de Superfície Em Vista também esteja ativada.
- Clique em OK para salvar as definições.
- Na janela Combinação de Sobreposição Gráfica, crie uma nova combinação de Sobreposição Gráfica ou selecione uma combinação existente e adicione a regra recém-criada.
-
Aplique a Combinação de Sobreposição Gráfica à sua vista a partir das Definições de Vista.

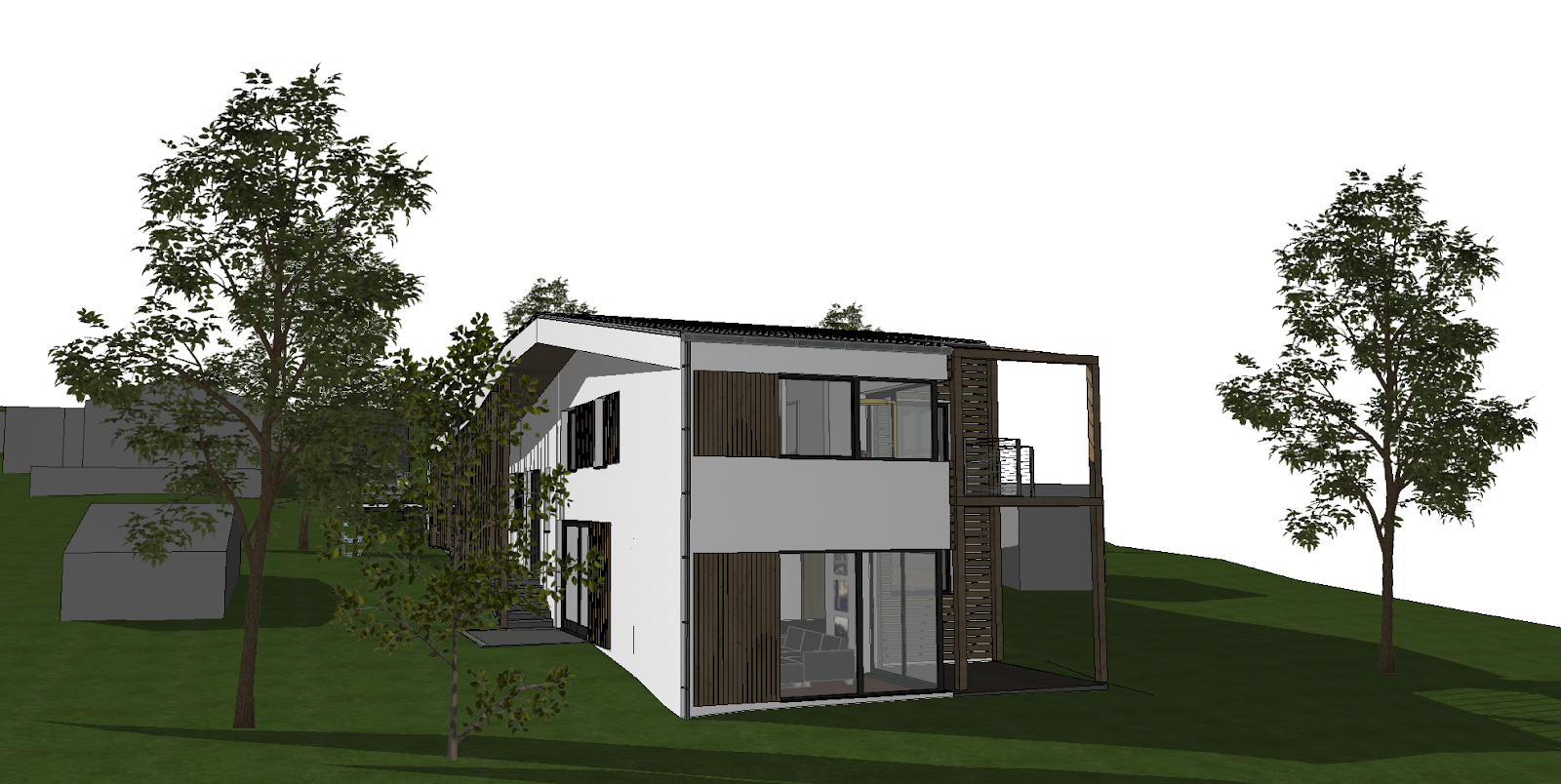

Depois de aplicada à sua vista, essa Sobreposição Gráfica removerá as caixas delimitadoras das árvores, resultando em uma apresentação 3D mais limpa e realista.
DICA: Confira outro artigo relacionado a este: Como fazer as árvores 2D ficarem de frente para a câmera em 3D?
